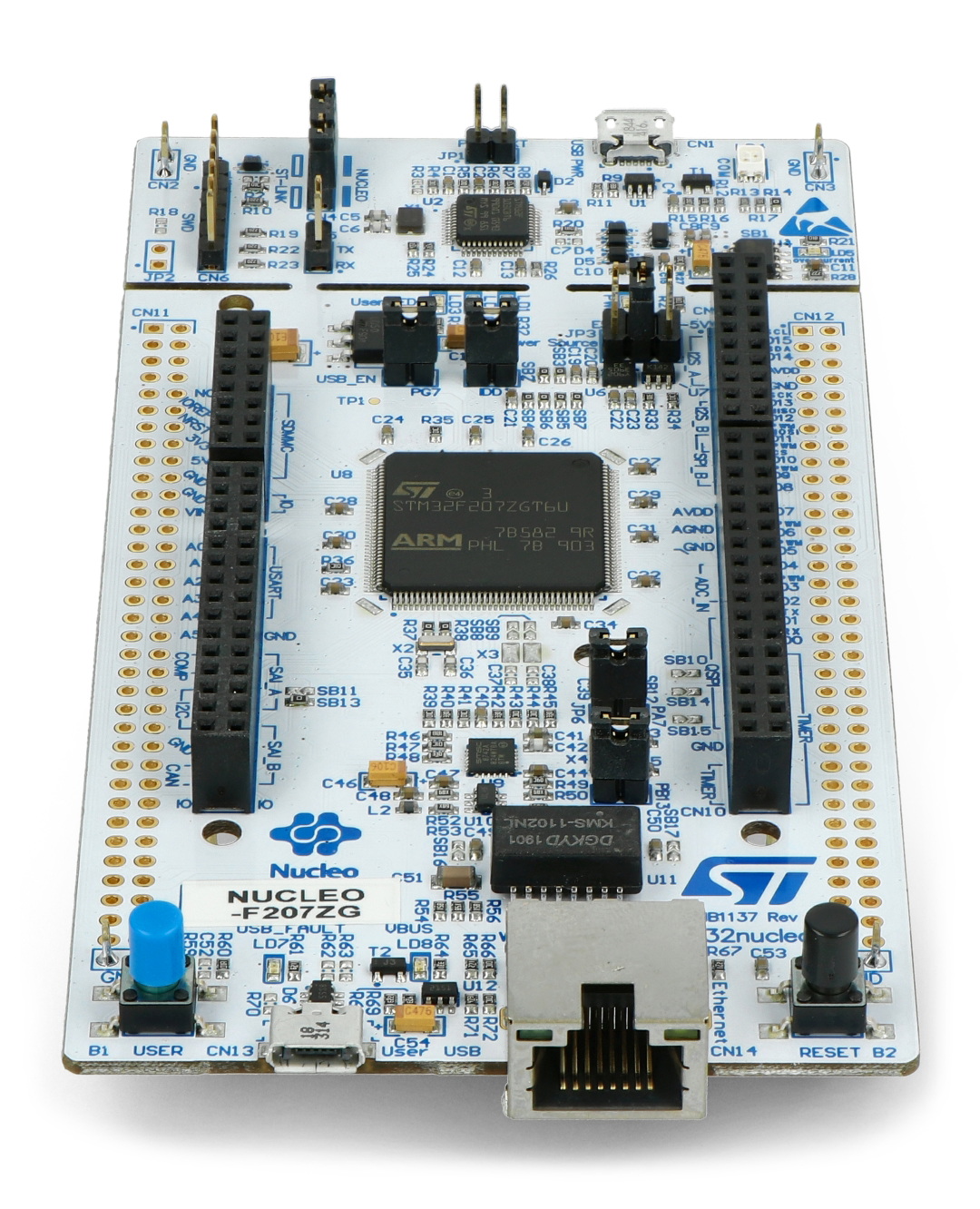

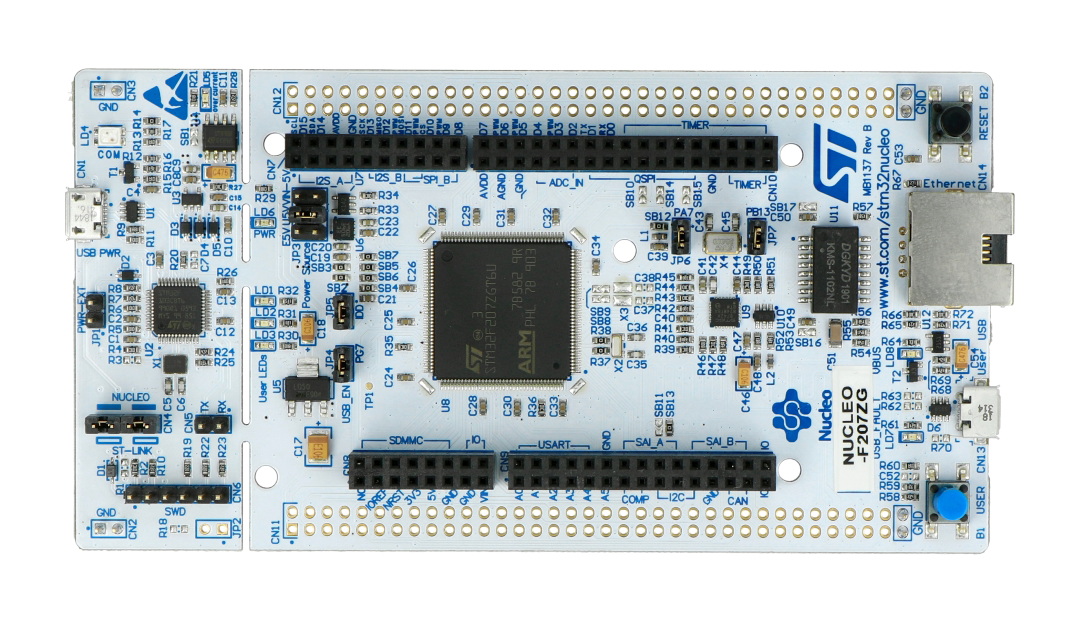

Opis produktu: STM32 NUCLEO-F207ZG - STM32F207ZGT6 ARM Cortex M3
Nucleo pozwala na realizację projektów w oparciu o wydajny mikrokontroler z 32-bitowym rdzeniem ARM Cortex M3. Moduły są kompatybilne z nakładkami Arduino oraz systemem kompilatora on-line mbed.org. Nucleo współpracuje z większością popularnych platform programistycznych w tym Keil, IAR oraz środowiskami opartymi na kompilatorze GCC.
Szczegółowy opis można znaleźć w dokumentacji oraz na stronie producenta.
Moduł od STM32.
Specyfikacja
- Mikrokontroler: STM32F207ZGT6
- Rdzeń: ARM Cortex M3 32-bit
- Częstotliwość taktowania: 120 MHz
- Pamięć programu Flash: 1 MB
- Przetwornik cyfrowo-analogowy (DAC): 12-bitowy, 2-kanałowy
- Pamięć RAM: 128 kB
- Ilość Timerów 16-bit: 12
- Ilość Timerów 32-bit: 2
- Interfejsy: 2x I2C, 3x SPI, 2x I2S, 2x CAN, 4x USART, 2x UART, USB OTG
- Dwa typy złącz:
- Złącza dla nakładek kompatybilnych z Arduino Uno Rev3
- Standardowe piny STMicroelectronics Morpho, umożliwiające dostęp do wyprowadzeń mikrokontrolera
- Moduł zgodny z systemem mbed (mbed.org)
- Debugger ST-Link/V2 umieszczony na płytce z możliwością pracy jako oddzielne urządzenie z wyjściem SWD
- Możliwość zasilania poprzez złącze USB
- Gniazdo RJ45
- Wbudowane trzy diody LED:
- 1 x sygnalizująca napięcia zasilania
- 1 x sygnalizująca komunikację
- 1 x do dyspozycji użytkownika
- Dwa przyciski:
- 1 x RESET
- 1 x do dyspozycji użytkownika
- Trzy różne interfejsy poprzez złącze microUSB (USB re-enumeration):
- Wirtualny port COM
- Pamięć masowa
- Port do programowania/debuggowania
- Moduł wspierany przez większość popularnych środowisk, m.in: IAR, Keil oraz platformy oparte na kompilatorze GCC
