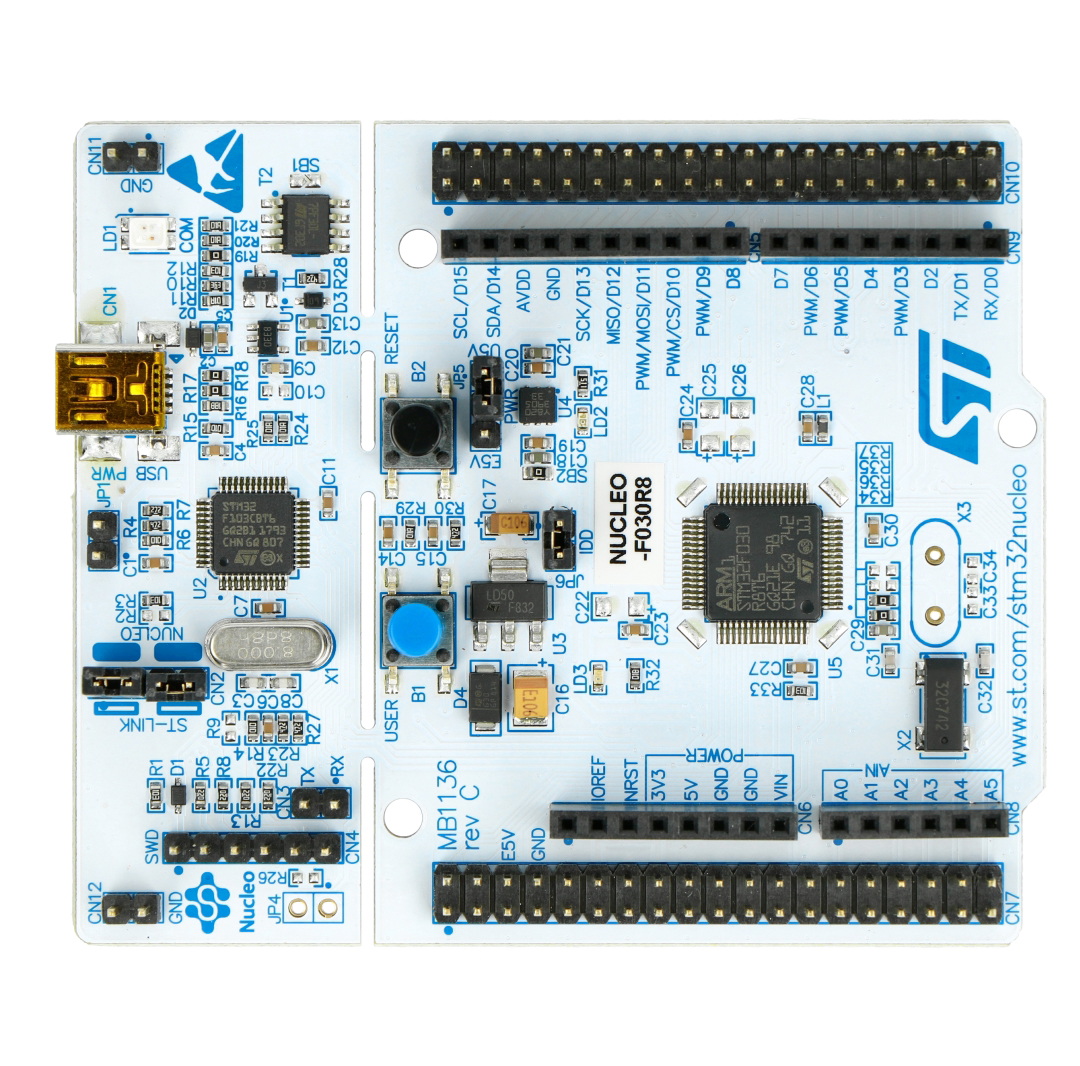

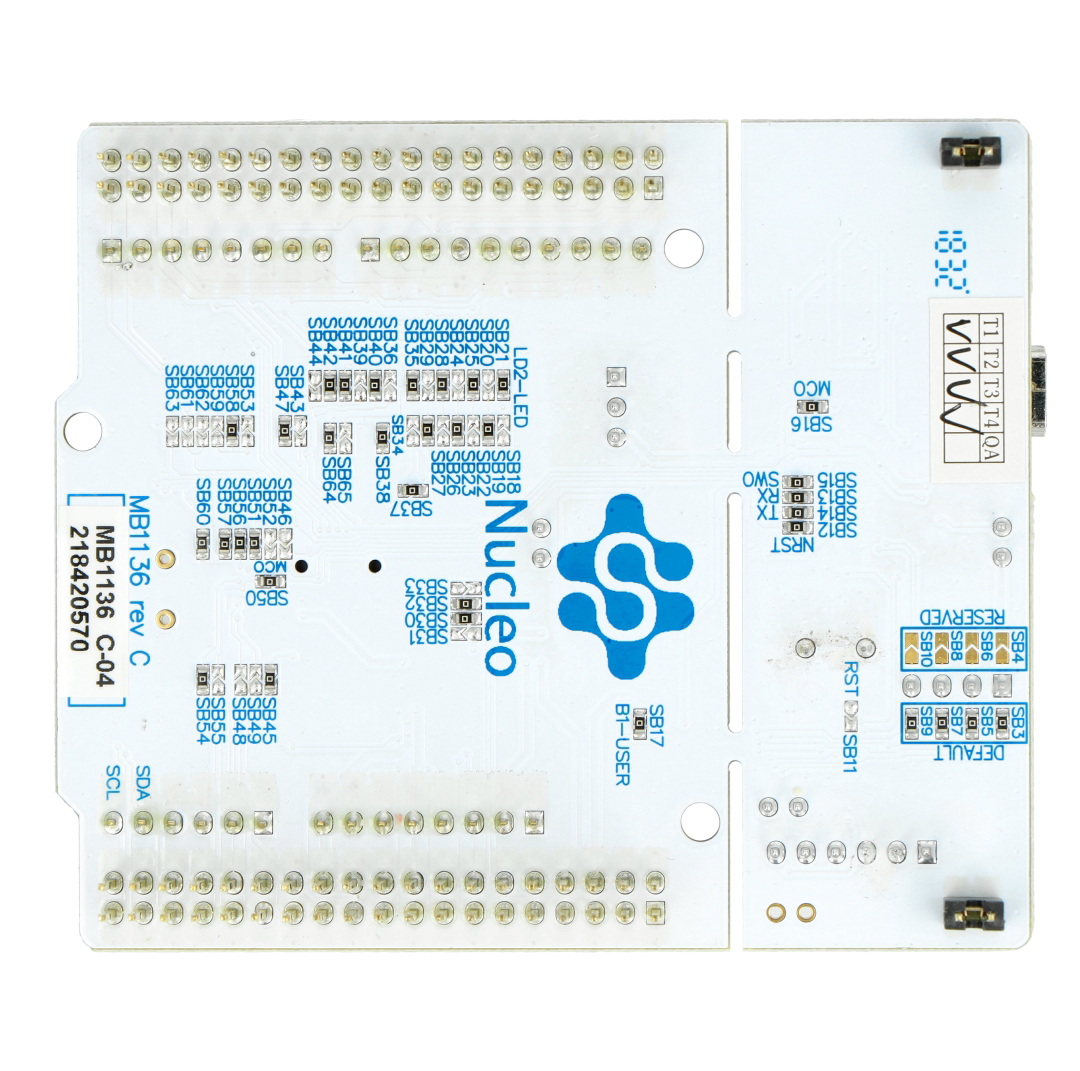

Opis produktu: STM32 NUCLEO-F030R8 - STM32F030R8T6 ARM Cortex M0
Nucleo pozwala na realizację projektów w oparciu o wydajny mikrokontroler z 32-bitowym rdzeniem ARM Cortex. Moduły są kompatybilne z nakładkami Arduino oraz systemem kompilatora on-line mbed.org. Nucleo współpracuje z większością popularnych platform programistycznych w tym Keil, IAR oraz środowiskami opartymi na kompilatorze GCC.
Szczegółowy opis można znaleźć w dokumentacji oraz na stronie producenta.
Specyfikacja płytki ewaluacyjnej
- Mikrokontroler: STM32F030R8T6
- Rdzeń: ARM Cortex M0 32-bit
- Częstotliwość taktowania: 48 MHz
- Pamięć programu Flash: 64 kB
- Pamięć RAM: 8 kB
- Przetwornik analogowo-cyfrowy: 12-bitowy, 16-kanałowy
- Ilość Timerów: 10
- Ilość programowalnych wejść/wyjść: 55
- Interfejsy: 2x I2C, 2x USART, 2x SPI
- Dwa typy złącz:
- Złącza dla nakładek kompatybilnych z Arduino Uno Rev3
- Standardowe piny STMicroelectronics Morpho, umożlwiające dostęp do wyprowadzeń mikrokontrolera
- Moduł zgodny z systemem mbed ( mbed.org )
- Debugger ST-Link/V2 umieszczony na płytce z możliwością pracy jako oddzielne urządzenie z wyjściem SWD
- Możliwość zasilania poprzez złącze USB
- Wbudowane trzy diody LED:
- 1 x sygnalizująca napięcia zasilania
- 1 x sygnalizująca komunikację
- 1 x do dyspozycji użytkownika
- Dwa przyciski:
- 1 x RESET
- 1 x do dyspozycji użytkownika
- Trzy różne interfejsy poprzez złącze miniUSB (USB re-enumeration):
- Wirtualny port COM
- Pamięć masowa
- Port do programowania/debuggowania
- Moduł wspierany przez większość popularnych środowisk, m.in: IAR, Keil oraz platformy oparte na kompilatorze GCC
