Opis produktu: STM32 NUCLEO-F401RE - STM32F401RE ARM Cortex M4
Nucleo pozwala na realizację projektów w oparciu o wydajny mikrokontroler z 32-bitowym rdzeniem ARM Cortex M4. Moduły są kompatybilne z nakładkami Arduino oraz systemem kompilatora on-line mbed.org. Nucleo współpracuje z większością popularnych platform programistycznych w tym Keil, IAR oraz środowiskami opartymi na kompilatorze GCC.

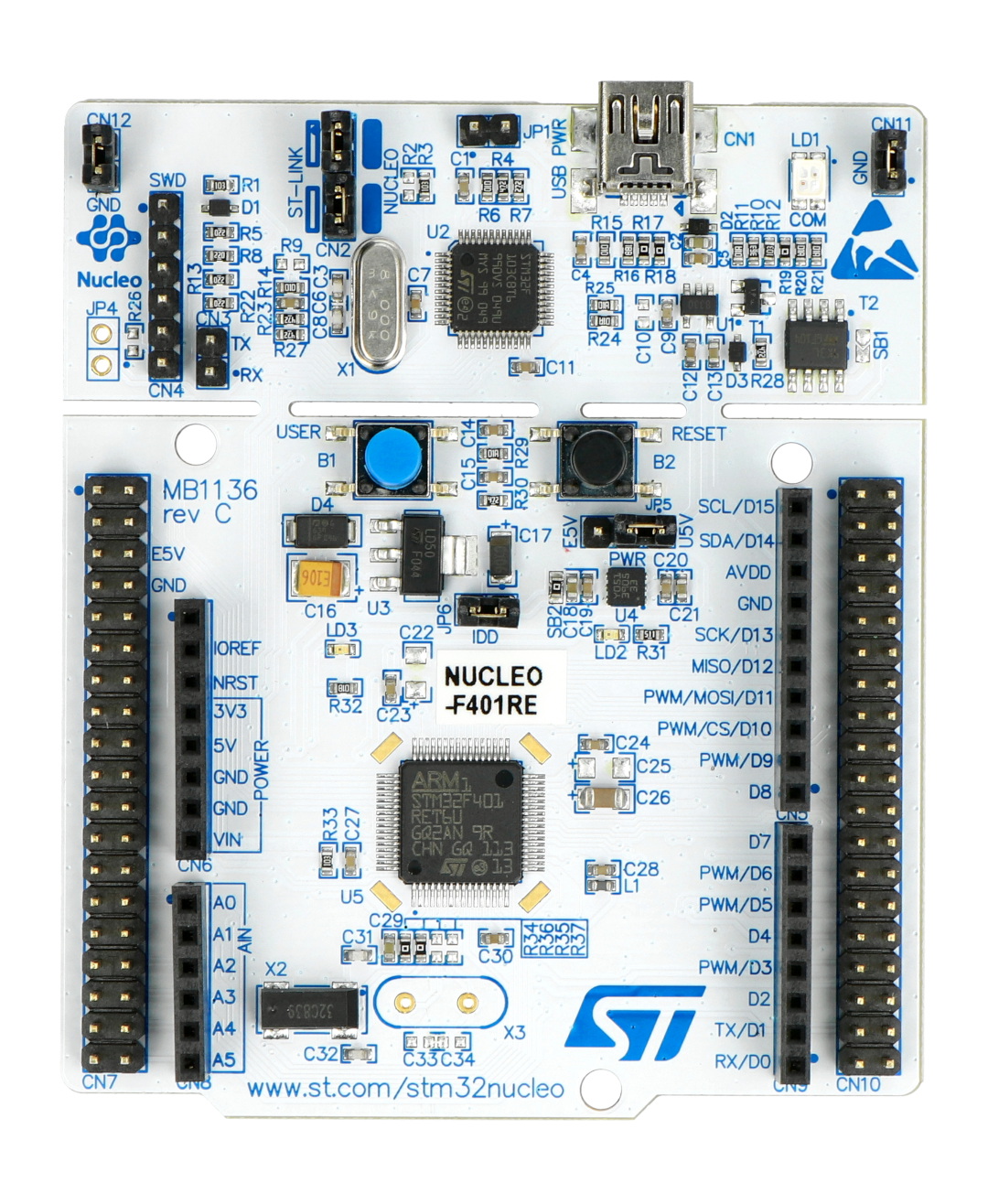

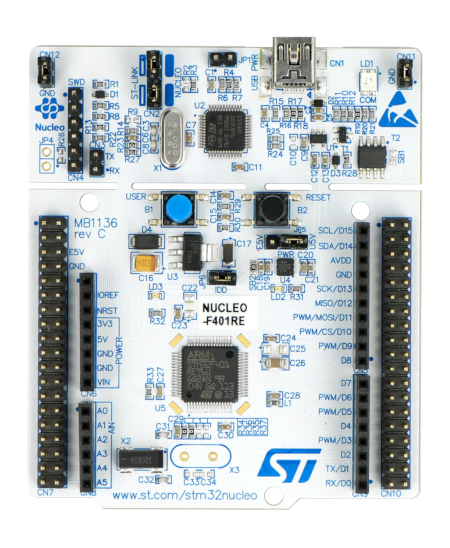

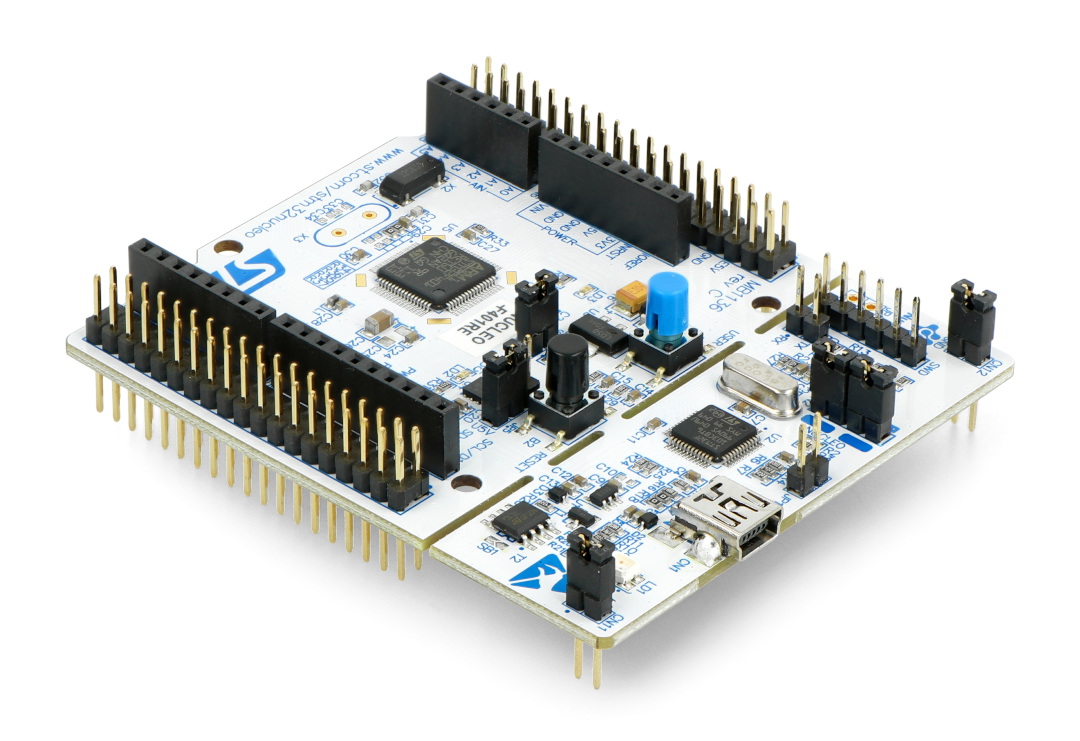

STM32 NUCLEO-F401RE.
Specyfikacja płytki ewaluacyjnej
- Mikrokontroler: STM32 w pakiecie LQFP64
- Rdzeń: ARM Cortex M4 32-bit
- Częstotliwość taktowania: 84 MHz
- Pamięć programu Flash: 512 kB
- Pamięć SRAM: 96 kB
- Przetwornik analogowo-cyfrowy: 12-bitowy, 10-kanałowy
- Ilość Timerów: 10
- Ilość programowalnych wejść/wyjść: 81
- Interfejsy: 3x I2C, 3x USART, 4x SPI, USB 2.0 Full Speed
- Dwa typy złącz:
- Złącza dla nakładek kompatybilnych z Arduino Uno Rev3
- Standardowe piny STMicroelectronics Morpho, umożliwiające dostęp do wyprowadzeń mikrokontrolera
- Moduł zgodny z systemem mbed ( mbed.org )
- Debugger ST-Link/V2 umieszczony na płytce z możliwością pracy jako oddzielne urządzenie z wyjściem SWD
- Możliwość zasilania poprzez złącze USB
- Wbudowane trzy diody LED:
- 1 x sygnalizująca napięcia zasilania
- 1 x sygnalizująca komunikację
- 1 x do dyspozycji użytkownika
- Dwa przyciski:
- 1 x RESET
- 1 x do dospozycji użytkownika
- Trzy różne interfejsy poprzez złącze miniUSB (USB re-enumeration):
- Wirtualny port COM
- Pamięć masowa
- Port do programowania/debuggowania
- Moduł wspierany przez większość popularnych środowisk, m.in: IAR, Keil oraz platformy oparte na kompilatorze GCC
