Opis produktu: STM32 NUCLEO-F413ZH - STM32F413ZHT6 ARM Cortex M4
Moduł z 32-bitowym mikrokontrolerem wyposażonym w rdzeń ARM Cortex M4, 100 MHz, 1,5 MB Flash, 320 kB SRAM. Nucleo jest kompatybilny z platformą mbed, posiada złącza umożliwiające podłączenie nakładek Arduino tzw. Arduino Shield.
Nucleo pozwala na realizację projektów w oparciu o wydajny mikrokontroler z 32-bitowym rdzeniem ARM Cortex. Moduły są kompatybilne z nakładkami Arduino oraz systemem kompilatora on-line mbed.org. Nucleo współpracuje z większością popularnych platform programistycznych w tym Keil, IAR oraz środowiskami opartymi na kompilatorze GCC.

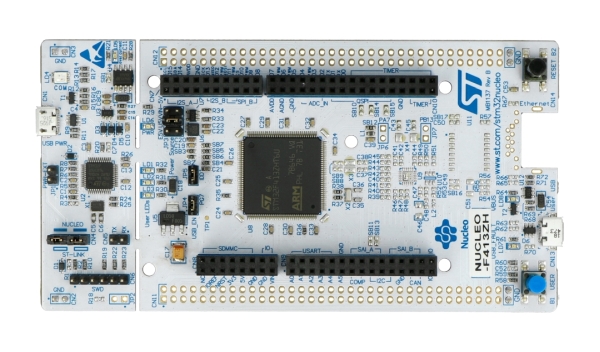

STM32 NUCLEO-F413ZH.

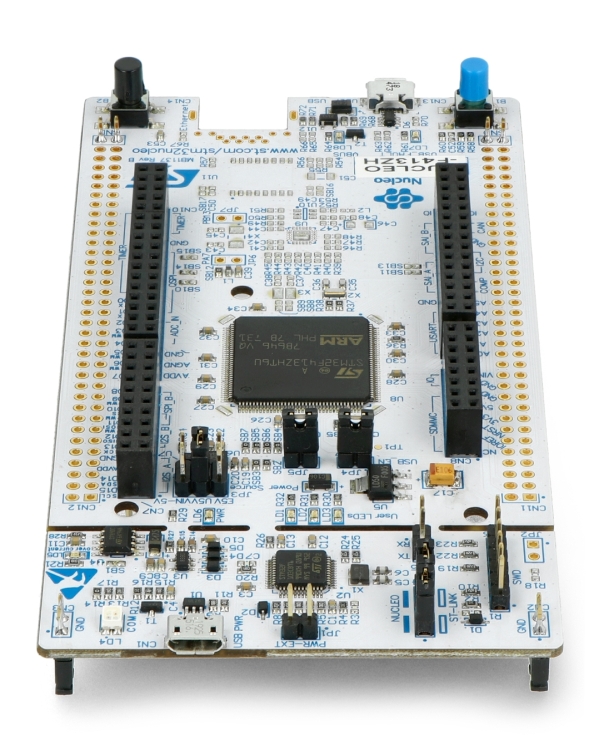

Moduł kompatybilny z platformą mbed.
Specyfikacja modułu STM32
- Mikrokontroler: STM32F413ZHT6
- Rdzeń: ARM Cortex M4 32-bit
- Częstotliwość taktowania: 100 MHz
- Pamięć programu Flash: 1 MB
- Pamięć RAM: 256 kB
- Przetwornik analogowo-cyfrowy (ADC): 12-bitowy, 16-kanałowy
- Ilość Timerów 16-bit: 13
- Ilość Timerów 32-bit: 2
- Interfejsy: 3x I2C, 5x SPI, 5x I2S, 3x CAN, 4x USART, 6x UART, USB OTG FS
- Dwa typy złącz:
- Złącza dla nakładek kompatybilnych z Arduino Uno Rev3
- Standardowe piny STMicroelectronics Morpho, umożliwiające dostęp do wyprowadzeń mikrokontrolera
- Moduł zgodny z systemem mbed (mbed.org)
- Debugger ST-Link/V2 umieszczony na płytce z możliwością pracy jako oddzielne urządzenie z wyjściem SWD
- Zasilanie:
- Poprzez złącze USB
- Zewnętrzne źródło: 3,3 V oraz od 7 do 12 V przez złącza ST Zio lub ST morpho
- 5V przez złącze ST morpho
- Wbudowane trzy diody LED:
- 1 x sygnalizująca napięcia zasilania
- 1 x sygnalizująca komunikację
- 1 x do dyspozycji użytkownika
- Dwa przyciski:
- 1 x RESET
- 1 x do dyspozycji użytkownika
- Wsparcie dla interfejsu Ethernet IEEE-802.3-2002
- Rezonator kwarcowy: 32,768 MHz
- Trzy różne interfejsy poprzez złącze microUSB (USB re-enumeration):
- Wirtualny port COM
- Pamięć masowa
- Port do programowania/debuggowania
- Moduł wspierany przez większość popularnych środowisk, m.in: IAR, Keil oraz platformy oparte na kompilatorze GCC
Szczegółowy opis można znaleźć w dokumentacji oraz na stronie producenta.
