X-NUCLEO-NFC08A1 - NFC Tag - rozszerzenie do STM32 Nucleo

Indeks: MAS-22370
Czytnik tagów NFC X-NUCLEO-NFC08A1 w postaci nakładki do modułów STM32 Nucleo. Płytka została oparta na układzie ST25R3916B i skonfigurowana do obsługi ISO14443A/B, ISO15693, FeilCa oraz komunikacji AP2P. ST25R3916B zarządza kodowaniem ramek oraz dekodowaniem w trybie odczytu dla standardowych aplikacji, takich jak NFC oraz standardy zbliżeniowego HF RFID. Obsługuje ISO / IEC 14443 typ A i B, ISO / IEC 15693 oraz protokoły komunikacyjne ISO / IEC 19092, takie jak detekcja, odczytywanie i zapisywanie tagów NFC forum typu 1, 2, 3, 4 i 5.
X-NUCLEO-NFC08A1 - NFC Tag - rozszerzenie do STM32 Nucleo
209,90 zł
170,65 zł netto
Zapłać później

Opis produktu: X-NUCLEO-NFC08A1 - NFC Tag - rozszerzenie do STM32 Nucleo

Czytnik tagów NFC X-NUCLEO-NFC08A1 w postaci nakładki do modułów STM32 Nucleo. Płytka została oparta na układzie ST25R3916B i skonfigurowana do obsługi ISO14443A/B, ISO15693, FeilCa oraz komunikacji AP2P. ST25R3916B zarządza kodowaniem ramek oraz dekodowaniem w trybie odczytu dla standardowych aplikacji, takich jak NFC oraz standardy zbliżeniowego HF RFID. Obsługuje ISO / IEC 14443 typ A i B, ISO / IEC 15693 oraz protokoły komunikacyjne ISO / IEC 19092, takie jak detekcja, odczytywanie i zapisywanie tagów NFC forum typu 1, 2, 3, 4 i 5. Na płytce znajduje się sensor pojemności o ultra-niskim poborze energii podczas wybudzania bez włączania pola czytnika i wybudzania tradycyjnej indukcji w celu wybrania pomiaru amplitudy lub fazy. Technologia automatycznego dostrajania anteny (AAT) umożliwia pracę w pobliżu metalowych części i/lub w zmieniającym się środowisku.

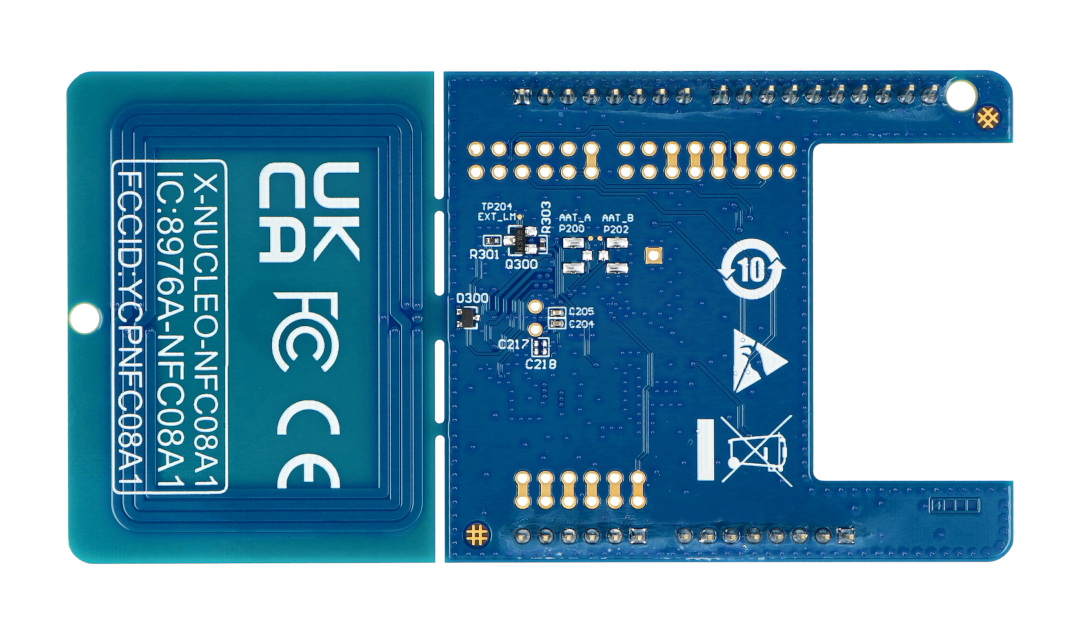

X-NUCLEO-NFC08A1X-NUCLEO-NFC08A1 - NFC Tag.

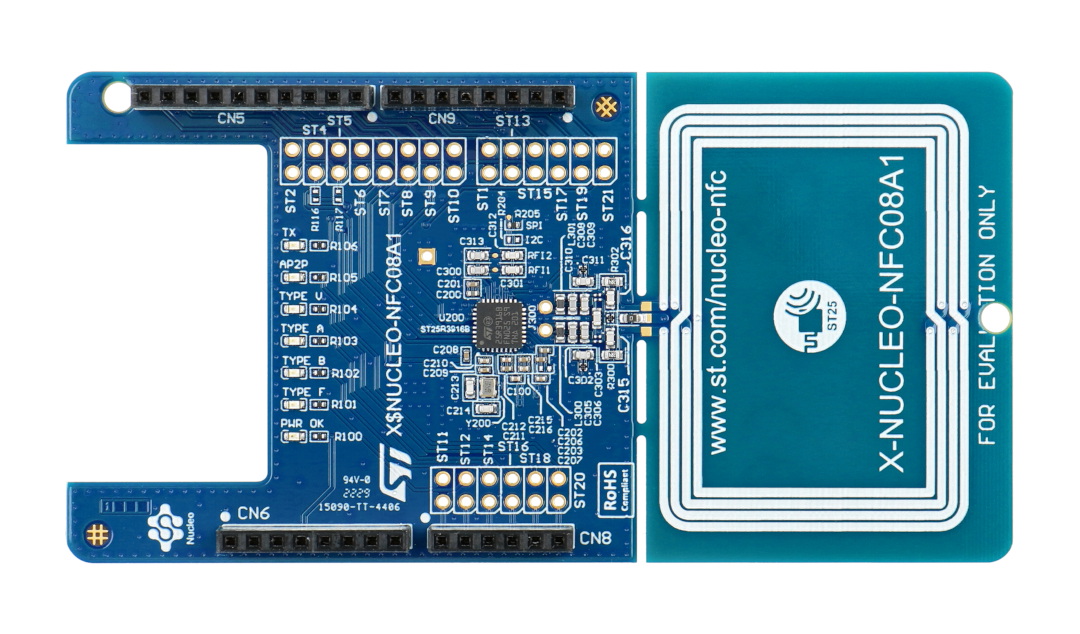

Rozszerzenie do STM32 NucleoRozszerzenie do STM32 Nucleo.

Co to jest NFC?

NFC (Near-Field Communication) to standard komunikacji radiowej krótkiego zasięgu i o wysokiej częstotliwości. Pozwala na bezprzewodową wymianę danych na krótkiej odległości, do 20 centymetrów.

Ta technologia jest prostym rozszerzeniem ISO / IEC 14443 łącząca interfejs kart i czytnika w jednym urządzeniu. Urządzenia te komunikują się z istniejącymi urządzeniami w standardzie ISO / IEC 14443 (kart i czytniki) oraz innymi urządzeniami NFC, tym samym są zgodne z istniejącą i będącą już w użyciu infrastrukturą publicznego transportu i płatności, jak MIFARE. NFC jest głównie nakierowane na wykorzystanie w telefonach komórkowych.

Specyfikacja płytki X-NUCLEO-NFC08A1

  • Czytnik NFC: ST25R3916B
  • Sześć diod ogólnego przeznaczenia
  • Pasywny i aktywny inicjator ISO 18092, pasywny i aktywny cel ISO 18092
  • Emulacja kart NFC-A i NFC-F
  • ISO14443A i ISO14443B
  • ISO15693
  • FeliCa
  • Do 1,7 W mocy wyjściowej z anteną różnicową
  • Możliwość wysterowania dwóch anten w konfiguracji single-ended
  • Budzenie indukcyjne
  • System automatycznego dostrajania anteny
  • Tryby przezroczyste i strumieniowe do implementacji protokołów zgodnych z MIFARE classic do innych niestandardowych
  • Wyposażony w złącze Arduino Uno R3
  • Darmowa kompleksowa biblioteka oprogramowania układowego kompatybilna z STM32Cube i próbki dla ST25R3916B
  • Skalowalne rozwiązanie dla kaskady wielu kart
  • Wymiary czytnika wynoszą 47 x 34 mm, cztery zwoje, antena indukcyjna 13,56 MHz wytrawiona na płytce drukowanej

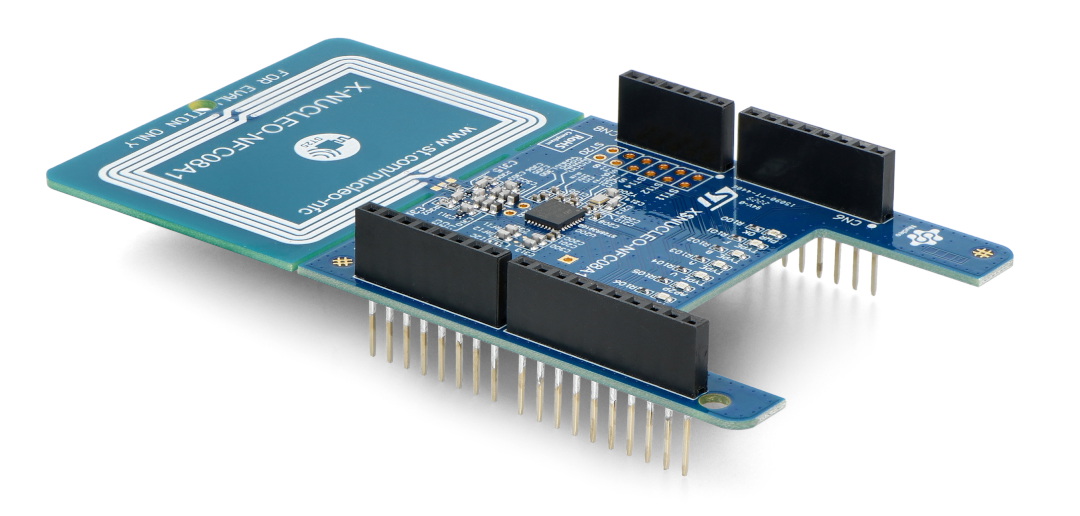

Nakładka NFC do STM32Nakładka NFC do STM32 Nucleo.

Szerokość opakowania 16.5 cm
Wysokość opakowania 21.5 cm
Głębokość opakowania 3 cm
Masa opakowania 0.085 kg
