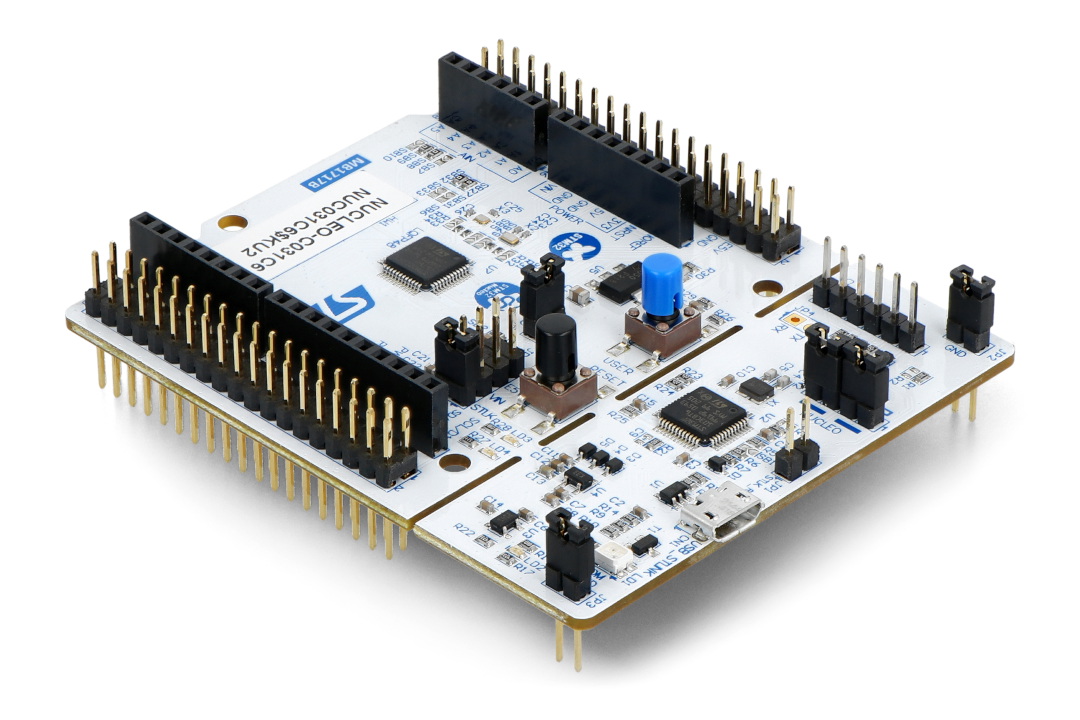

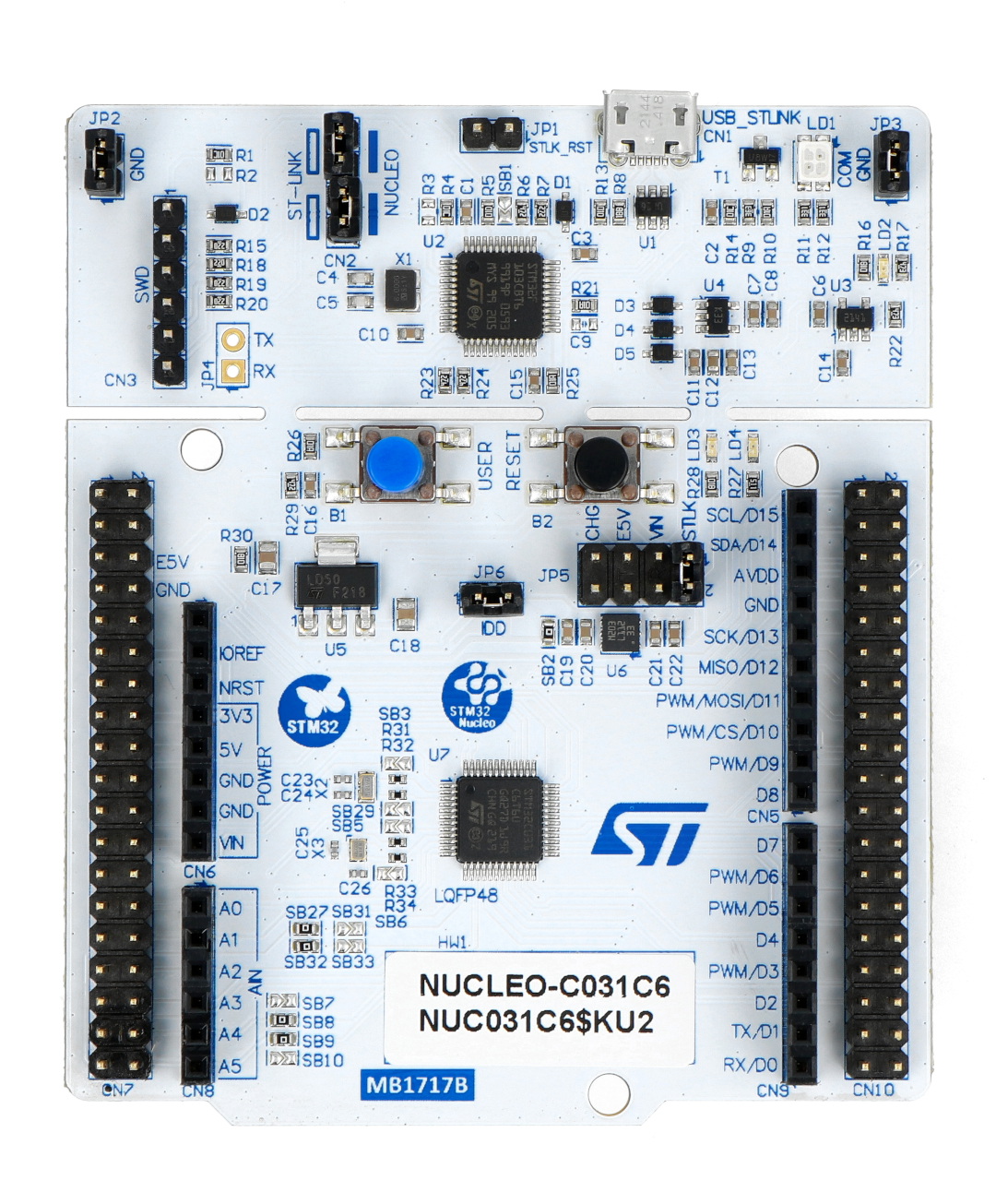

Opis produktu: STM32 NUCLEO-C031C6 - STM32C031C6 - ARM CORTEX-M0+
Moduł STM32 Nucleo-C031C6 z 32-bitowym mikrokontrolerem STM32C031C6, który został wyposażony w rdzeń Arm Cortex-M0+ o taktowaniu do 48 MHz, 32 kB pamięci Flash oraz 12 kB SRAM. Układy umieszczone na płytce są w obudowach 64-pinowych. Ponieważ płytka należy do rodziny Nucleo-64 jest kompatybilna z platformą mbed, posiada złącza umożliwiające podłączenie nakładek przystosowanych do Arduino Uno oraz posiada wyprowadzenia ST morpho które dają dostęp do wszystkich pinów GPIO mikrokontrolera. Moduł współpracuje z szeroką gamą zintegrowanych środowisk programistycznych (IDE), wśród których wymienić można IAR Embedded Workbench, MDK-ARM oraz STM32CubeIDE. Urządzenie wyposażone jest w debugger / programator ST-LINK. Zastosowanie złącz zgodnych z Arduino Uno v3, pozwala na bezpośrednie podłączenie dedykowanych rozszerzeń Shield.
STM32 NUCLEO-C031C6 - STM32C031C6 - ARM CORTEX-M0+.
Moduł STM32 Nucleo od firmy STMicroelectronics.Specyfikacja modułu STM32 NUCLEO-C031C6
- Mikrokontroler: STM32C031C6T6
- ARM Cortex-M0+
- Częstotliwość taktowania: 48 MHz
- Pamięć Flash: 32 kB
- Pamięć SRAM: 12 kB
- DMA: 3 kanałów
- Interfejsy komunikacyjne: 45x GPIO, 5x Wake-up pin, 1x I2C, 1x SPI (I2S), 1x USART
- Timery: 2x 16-bit (4 kanały), 3x 16-bit (1 kanał), 1x RTC, 1x SysTick, 2x Watchdog
- Interfejsy analogowe: 1x ADC 12-bit, 19 kanałów zewnętrznych, 2 kanały wewnętrzne, wewnętrzne źródło odniesienia
- Dwa typy złącz:
- Złącza do nakładek kompatybilnych z Arduino Uno Rev3
- Standardowe piny STMicroelectronics Morpho, umożliwiające dostęp do wszystkich wyprowadzeń mikrokontrolera
- Moduł zgodny z systemem mbed
- Wbudowany debugger/programator ST-LINK
- Możliwość zasilania za pomocą USB lub z zewnętrznego źródła zasilania 5 V lub 3,3 V
- Wbudowane 4 diody LED:
- 1x sygnalizująca zasilanie USB
- 1x sygnalizująca zasilanie z SMPS
- 1x sygnalizująca komunikację USB
- 1x do dyspozycji użytkownika
- Dwa przyciski:
- 1x RESET
- 1x USER do dyspozycji użytkownika
