Opis produktu: X-NUCLEO-NFC07A1 - NFC/RFID tag - rozszerzenie do STM32 Nucleo
NUCLEO-NFC07A1 od firmy STMicroelectronics to nakładka do modułów STM32 z serii Nucleo. Płytka oparta została o układ dynamicznego tagu NFC - ST25DV64KC, posiadający 64 kb pamięci EEPROM. Umożliwia on komunikację z mikrokontrolerem poprzez interfejs I2C, poprzez złącze zgodne z Arduino UNO R3. Dzięki wyprowadzeniu złącza na górnej stronie płytki, możliwe jest korzystanie z większej liczby modułów. Układ bazuje na standardzie ISO/IEC 15693 i jest tagiem NFC typu 5. Maksymalna szybkość transmisji danych wynosi 53 kb/s. Może być zasilana z modułu Nucleo, bądź poprzez zewnętrzne pole elektromagnetyczne, po zbliżeniu czytnika. Posiada zintegrowaną w płytce PCB antenę o średnicy 54 mm.
Producent zapewnia biblioteki i przykładowe oprogramowanie, komaptybilne ze środowiskiem STM32Cube.

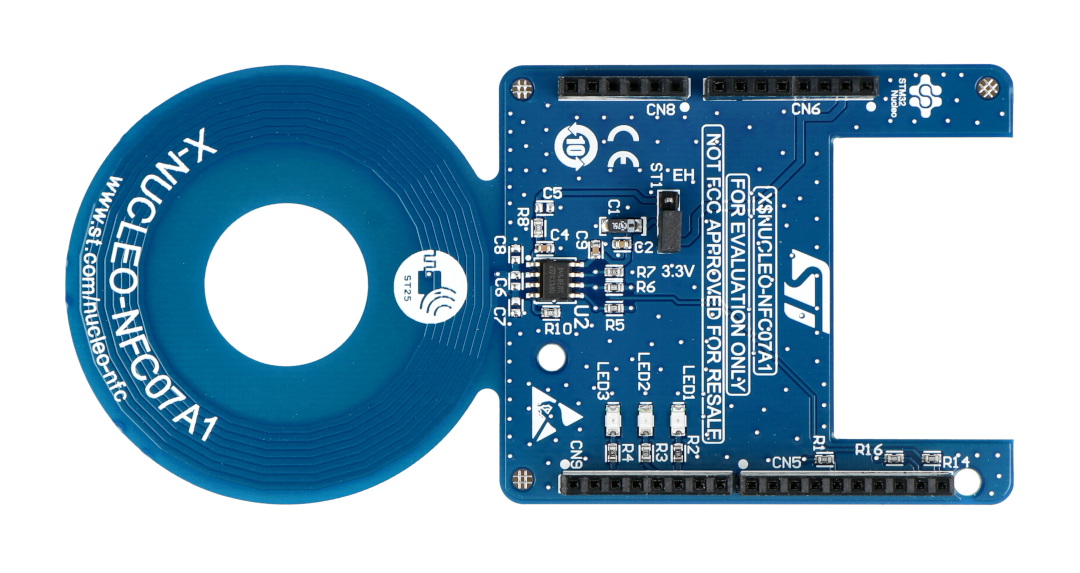

X-NUCLEO-NFC07A1 - NFC/RFID tag - rozszerzenie do STM32 Nucleo

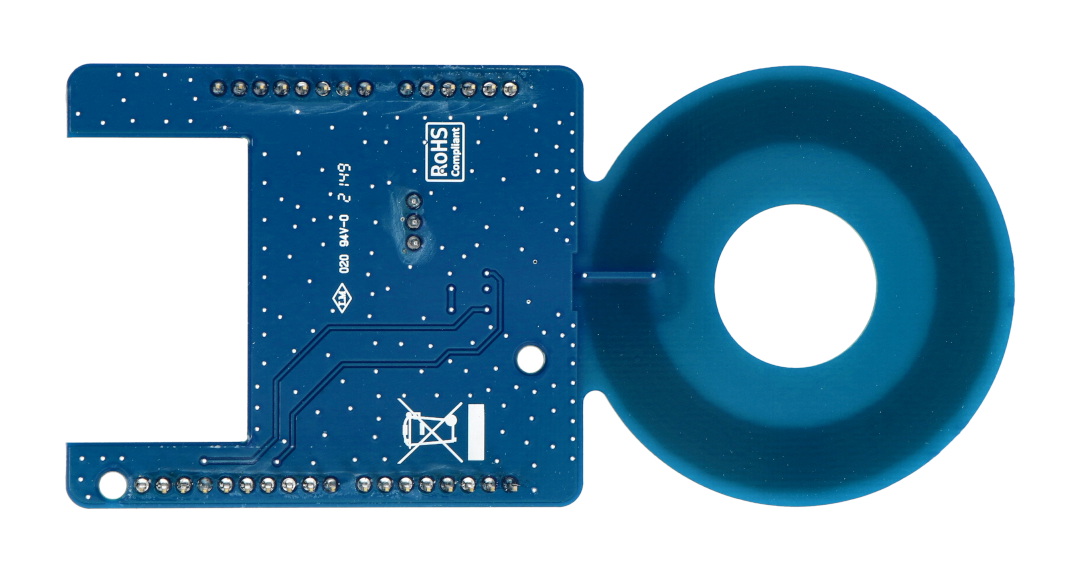

Moduł posiada zintegrowaną w płytkę antenę.
Jak działa tag NFC?
NFC (Near-field communication) to standard komunikacji bezprzewodowej o niewielkim zasięgu (do 20 cm), korzystający z wysokich częstotliwości (13,56 MHz ± 7 kHz). Technologia ta rozpowszechniona została głównie w formie płatności zbliżeniowych, czy kart dostępu. Jest to rozszerzenie standardu kart zbliżeniowych - ISO/IEC 14443.
Tag NFC jest to niewielkie urządzenie, często w formie karty, breloku, bądź naklejki. Posiada ono antenę oraz niewielki układ scalony, przechowujący zaprogramowaną wcześniej informację. Po zbliżeniu do czytnika, jest on poprzez niego zasilany i rozpoczyna przekazywanie danych. Możliwość przeprogramowania układu (np. ST25DV64KC) pozwala na wielokrotne wykorzystywanie jednego tagu do wielu zastosowań.
Specyfikacja modułu X-NUCLEO
- Typ komunikacji: tag NFC typu 5
- Przeznaczenie: moduły STM32 z serii Nucleo
- Wbudowany układ: ST25DV64KC
- Obsługiwany standard: ISO/IEC 15693
- Prędkość odczytu do 53 kbit/s
- Pamięć EEPROM: 64 kB
- Ochrona odczytu i zapisu pamięci
- Wyjście przerwania: GPO
- Zasilanie: poprzez czytnik NFC, bądź złącze goldpin
- Interfejs komunikacyjny: I2C
- Możliwość zmiany adresu I2C
- Złącze: goldpin, raster 2,54 mm, zgodne z Arduino UNO R3
- Antena: wbudowana w PCB, średnica 54 mm
- Diody LED: 3 ogólnego przeznaczenia
- Możliwość korzystania z wielu nakładek jednocześnie

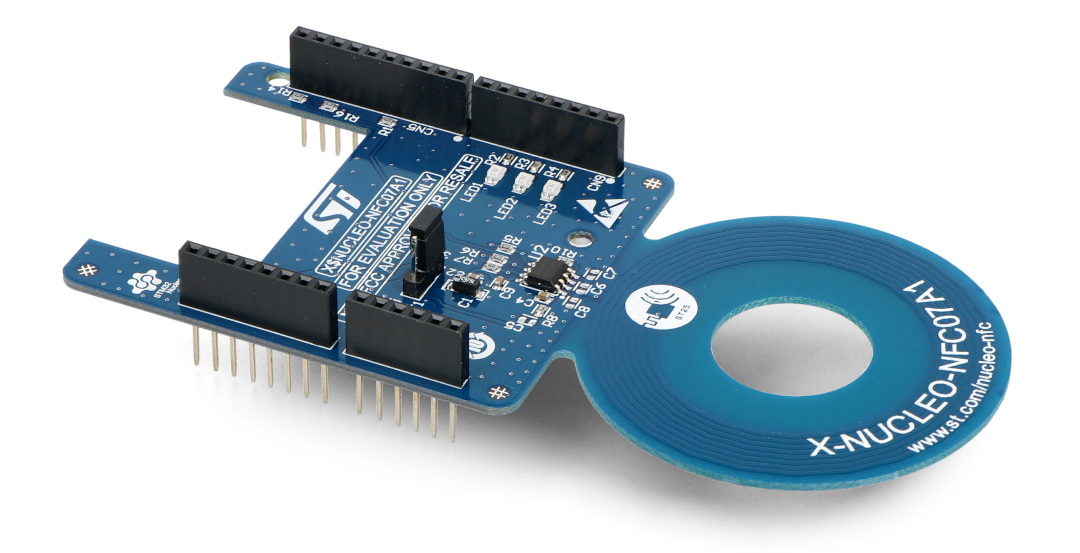

Wyprowadzone złącza są zgodne z Arduino UNO R3.
