Opis produktu: STM32 NUCLEO-H745ZI-Q - STM32H745ZIT6 ARM Cortex M7
Moduł z 32-bitowym mikrokontrolerem STM32, który został wyposażony w rdzeń ARM Cortex M7 480 MHz oraz ARM Cortex M4 240 MHz. Wyposażony został w 2 MB flash, 864 kB SRAM. Nucleo jest kompatybilny z platformą mbed, posiada złącza umożliwiające podłączenie nakładek Arduino oraz gniazda Ethernet. Nucleo współpracuje z większością popularnych platform programistycznych w tym Keil, IAR oraz środowiskami opartymi na kompilatorze GCC.

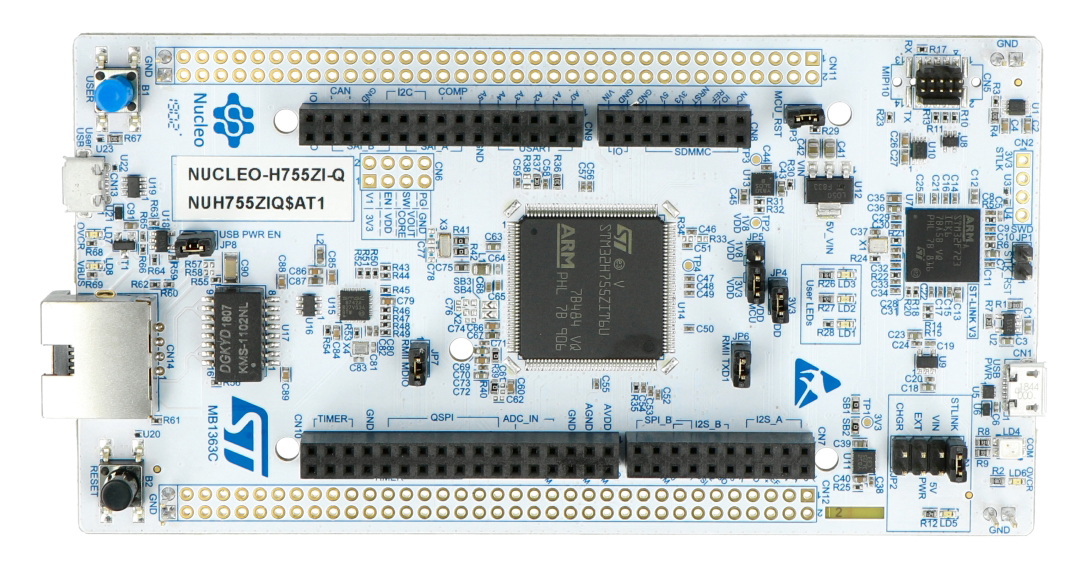

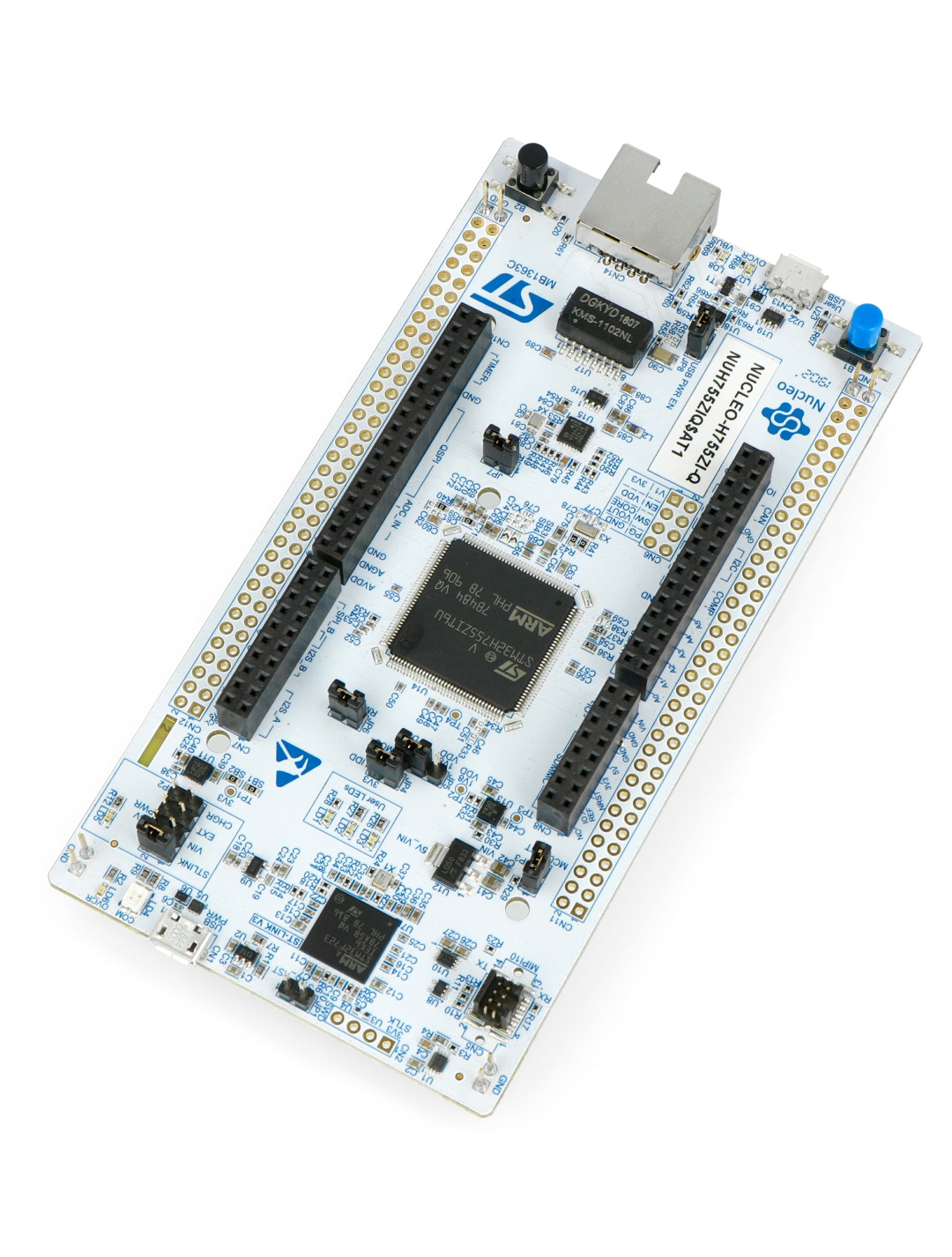

STM32 Nucleo H755ZI-Q.
Moduł posiada trzy wbudowane diody LED.
Specyfikacja modułu STM32
- Mikrokontroler: STM32H755ZIT6
- Rdzeń: ARM Cortex M7 32-bit / ARM Cortex M4
- Częstotliwość taktowania: 480 MHz / 240 MHz
- Pamięć programu Flash: 2 MB
- Pamięć SRAM: 864 kB
- Pamięć RAM: 1 MB
- Przetwornik analogowo-cyfrowy (ADC): 16-bitowy, 36-kanałowy
- Ilość Timerów 16-bit: 17
- Ilość Timerów 32-bit: 2
- Interfejsy: 4x I2C, 6x SPI, 3x I2S, 2x CAN, 4x USART, 4x UART, USB OTG FS
- Dwa typy złącz:
- Złącza dla nakładek kompatybilnych z Arduino Uno Rev3
- Standardowe piny STMicroelectronics Morpho, umożliwiające dostęp do wyprowadzeń mikrokontrolera
- Moduł zgodny z systemem mbed (mbed.org)
- Debugger ST-Link/V2 umieszczony na płytce z możliwością pracy jako oddzielne urządzenie z wyjściem SWD
- Zasilanie:
- Poprzez złącze USB
- Zewnętrzne źródło: 3,3 V oraz od 7 do 12 V przez złącza ST Zio lub ST morpho
- 5V przez złącze ST morpho
- Wbudowane trzy diody LED:
- 1 x sygnalizująca napięcia zasilania
- 1 x sygnalizująca komunikację
- 1 x do dyspozycji użytkownika
- Dwa przyciski:
- 1 x RESET
- 1 x do dyspozycji użytkownika
- Wsparcie dla interfejsu Ethernet IEEE-802.3-2002
- Rezonator kwarcowy: 32,768 MHz
- Trzy różne interfejsy poprzez złącze microUSB (USB re-enumeration):
- Wirtualny port COM
- Pamięć masowa
- Port do programowania/debuggowania
- Standardy kryptograficzne:
- AES 128, 192, 256, TDES
- HASH (MD5, SHA-1, SHA-2), HMAC
- Generator liczb losowych
- Moduł wspierany przez większość popularnych środowisk, m.in: IAR, Keil oraz platformy oparte na kompilatorze GCC
