TB6612 - dwukanałowy sterownik silników 13,5V/1,2A ze złączami - Adafruit 2448

Indeks: ADA-15916 EAN: 5904422324995

Dwukanałowy sterownik silników oparty o układ TB6612FNG. Napięcie zasilania silników wynosi od 4,5 V do 13,5 V, natomiast napięcie logiczne mieści się w zakresie od 2,7 V do 5 VModuł daje możliwość sterowania dwoma silnikami prądu stałego (DC), silnikiem krokowym lub uruchomić dwa solenoidy za pomocą modułu z mikrokontrolerem jak na przykład Arduino.

TB6612 - dwukanałowy sterownik silników 13,5V/1,2A ze złączami - Adafruit 2448
41,90 zł
34,07 zł netto
Zapłać później
Producent: Adafruit
Kompatybilny z: Arduino Raspberry Pi

Opis produktu: Adafruit TB6612 - dwukanałowy sterownik silników 13,5V/1,2A ze złączami

Dwukanałowy sterownik silników oparty o układ TB6612FNG oraz potrzebne do jego poprawnego działania komponenty pasywne. Napięcie zasilania silników wynosi od 4,5 V do 13,5 V, natomiast napięcie logiczne mieści się w zakresie od 2,7 V do 5 V. Moduł daje możliwość sterowania dwoma silnikami prądu stałego (DC)silnikiem krokowym lub uruchomić dwa solenoidy za pomocą modułu z mikrokontrolerem jak na przykład Arduino.

Produkt kompatybilny z Arduino

Producent przygotował przewodnik użytkownika z programem dla użytkowników Arduino.

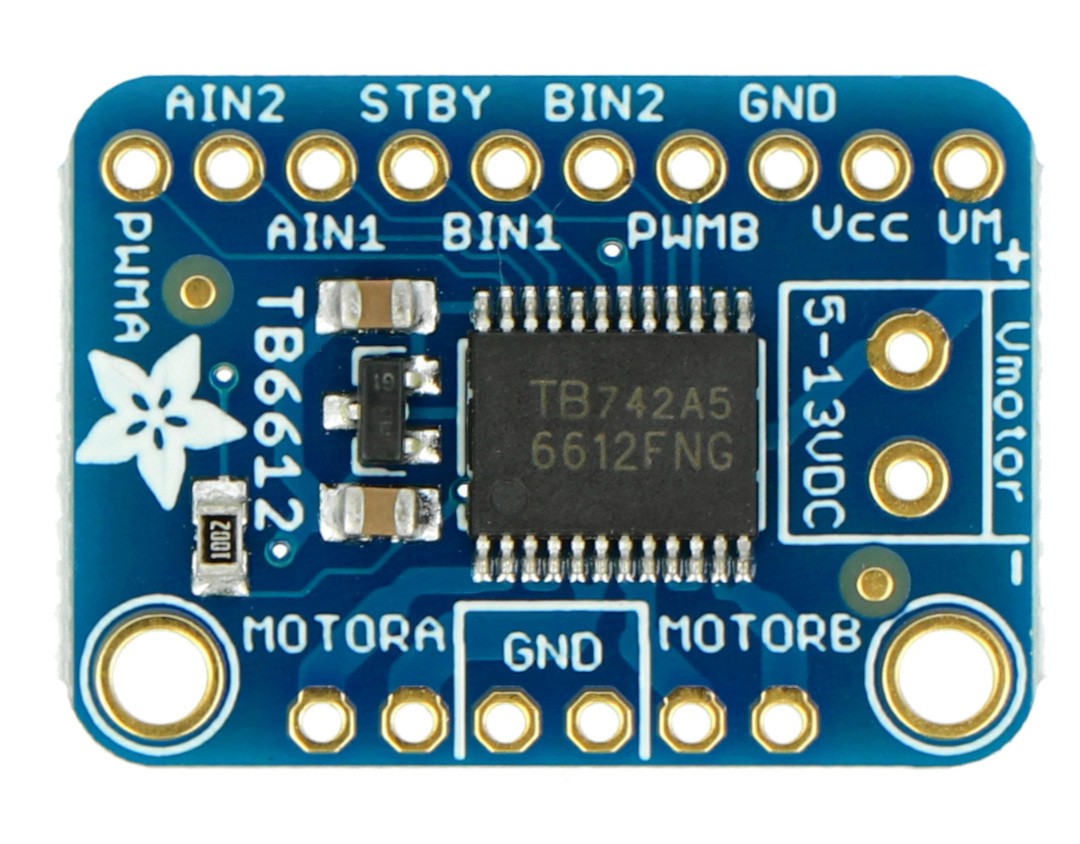

Wyprowadzenia Adafruit TB6612 - dwukanałowego sterownika silników 13,5V/1,2A ze złączami

Na płytce znajdują się wyprowadzenia do których wlutować można goldpiny raster 2,54 mm. Ułatwia to połączenie sterownik z resztą elementów. Napięcie zasilania silników wynosi od 4,5 V do 13,5 V, natomiast napięcie logiczne mieści się w zakresie od 2,7 V do 5 V. Moduł daje możliwość sterowania dwoma silnikami prądu stałego (DC), silnikiem krokowym lub uruchomić dwa solenoidy.

Adafruit TB6612 sterownik silnika krokowego

Piny zasilające

Pin Opis
Vmotor Piny służące do zasilania silników, nie części logicznej. Napięcie zasilania wynosi od 4,5 V do 13,5 V.
VCC Zasilanie części logicznej, Napięcie wynosi od 2,7 V do 5,5 V.
GND Masa układu, wspólna dla części logicznej i zasilania silników.

Piny sygnałowe

Pin Opis
INA1,INA2 Wejścia sterujące silnika A.
PWMA Wejście PWM silnika. Jeśli nie jest potrzebne można podłączyć go do stanu wysokiego logiki.
INB1,INB2 Wejścia sterujące silnikiem B.
PWMB Wejście PWM silnika. Jeśli nie jest potrzebne można podłączyć go do stanu wysokiego logiki.
STBY PIn do szybkiego wyłączania silników, podłączony do VCC przez rezystor 10 kΩ, Aby wyłączyć należy połączyć z GND.

Wyjścia silników

Pin Opis
MotorA
Dwa wyjścia dla silnika A, sterowane przez INA1, INA2 i PWMA
MotorB Dwa wyjścia dla silnika A, sterowane przez INB1, INB2 i PWMB

Specyfikacja Adafruit TB6612 - dwukanałowego sterownika silników 13,5V/1,2A ze złączami

  • Zasilanie:
    • Część logiczna: od 2,7 V do 5,5 V
    • Silniki: od 4,5 V do 13,5 V
  • Sterownik: TB6612
  • Prąd na kanał: 1,2 A
  • Chwilowy prąd na kanał: 3 A
  • Obsługiwane silniki:
    • Dwa silniki DC
    • Jeden silnik krokowy
  • Wymiary: 27 x 19 x 3 mm
  • Masa: 1,8 g

Napięcie zasil. od 4.5 V
Napięcie zasil. do 13.5 V
Wydajność prąd 1.2 A
Ilość kanałów 2
Szerokość opakowania 7.5 cm
Wysokość opakowania 14 cm
Głębokość opakowania 0.5 cm
Masa opakowania 0.004 kg
