Wyświetlacz E-paper E-Ink - 3,7'' 480 x 280 px - SPI - czarno-biały - do Raspberry Pi Pico - Waveshare 20123

Indeks: WSR-20104 EAN: 5904422380175
Kompaktowy wyświetlacz wykonany w technologii e-paper - rozszerzenie do Raspberry Pi Pico wyprodukowane przez Waveshare. Przekątna ekranu jest równa 3,7'', rozdzielczość wynosi 480 x 280 px , a rozmiar piksela to 0,169 x 0,169 mm. Obraz prezentowany jest w dwóch kolorach: czarnym i białym, ze skalą szarości na poziomie 4. Moduł cechuje się niskim zużyciem energii oraz szybkim czasem odświeżania (pełnego i częściowego). Wykorzystuje magistrale SPI do komunikacji z Raspberry Pi Pico.
Wyświetlacz E-paper E-Ink - 3,7'' 480 x 280 px - SPI - czarno-biały - do Raspberry Pi Pico -...
137,00 zł
111,38 zł netto
Zapłać później
Dostawa 2 szt. zaplanowana na 2024-03-15
Oczekiwanie na dostawę
Producent: Waveshare
Kompatybilny z: Raspberry Pi

Opis produktu: Wyświetlacz E-paper E-Ink - 3,7'' 480 x 280 px - SPI - czarno-biały - do Raspberry Pi Pico - Waveshare 20123

Kompaktowy wyświetlacz wykonany w technologii e-paper - rozszerzenie do Raspberry Pi Pico wyprodukowane przez Waveshare. Przekątna ekranu jest równa 3,7'', rozdzielczość wynosi 480 x 280 px , a rozmiar piksela to 0,169 x 0,169 mm. Obraz prezentowany jest w dwóch kolorach: czarnym i białym, ze skalą szarości na poziomie 4. Moduł cechuje się niskim zużyciem energii oraz szybkim czasem odświeżania (pełnego i częściowego). Wykorzystuje magistrale SPI do komunikacji z Raspberry Pi Pico.

Wyświetlacz wykonany w technologii e-paper do Raspberry Pi Pico.

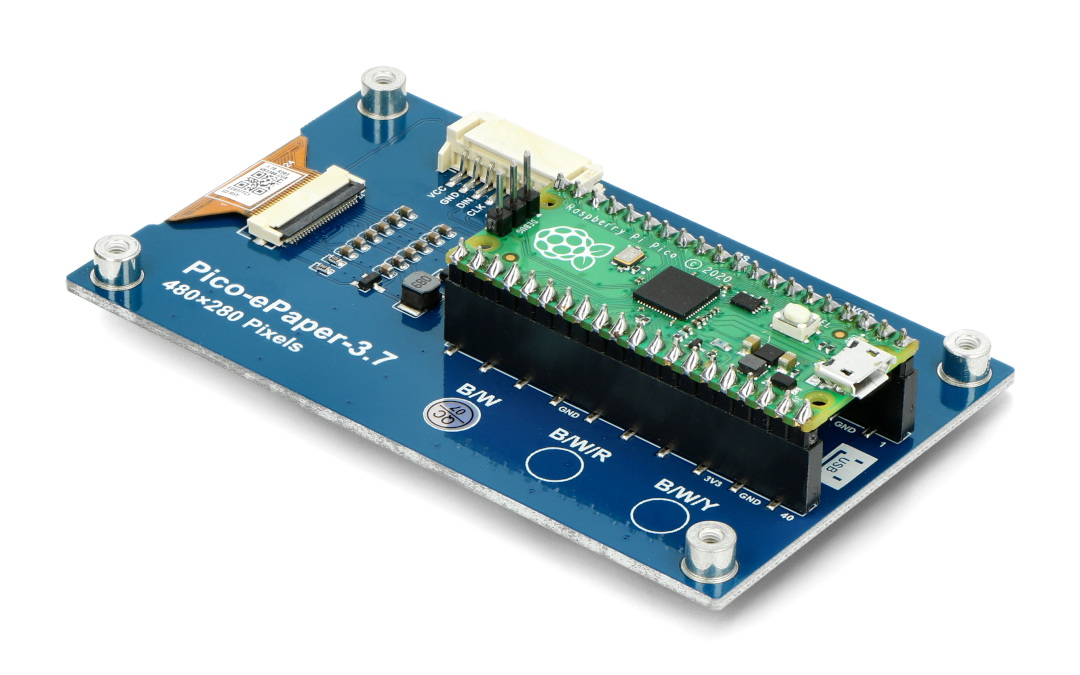

Wyświetlacz wykonany w technologii e-paper do Raspberry Pi Pico. Raspberry Pi Pico nie jest częścią zestawu, można je kupić osobno w naszym sklepie.

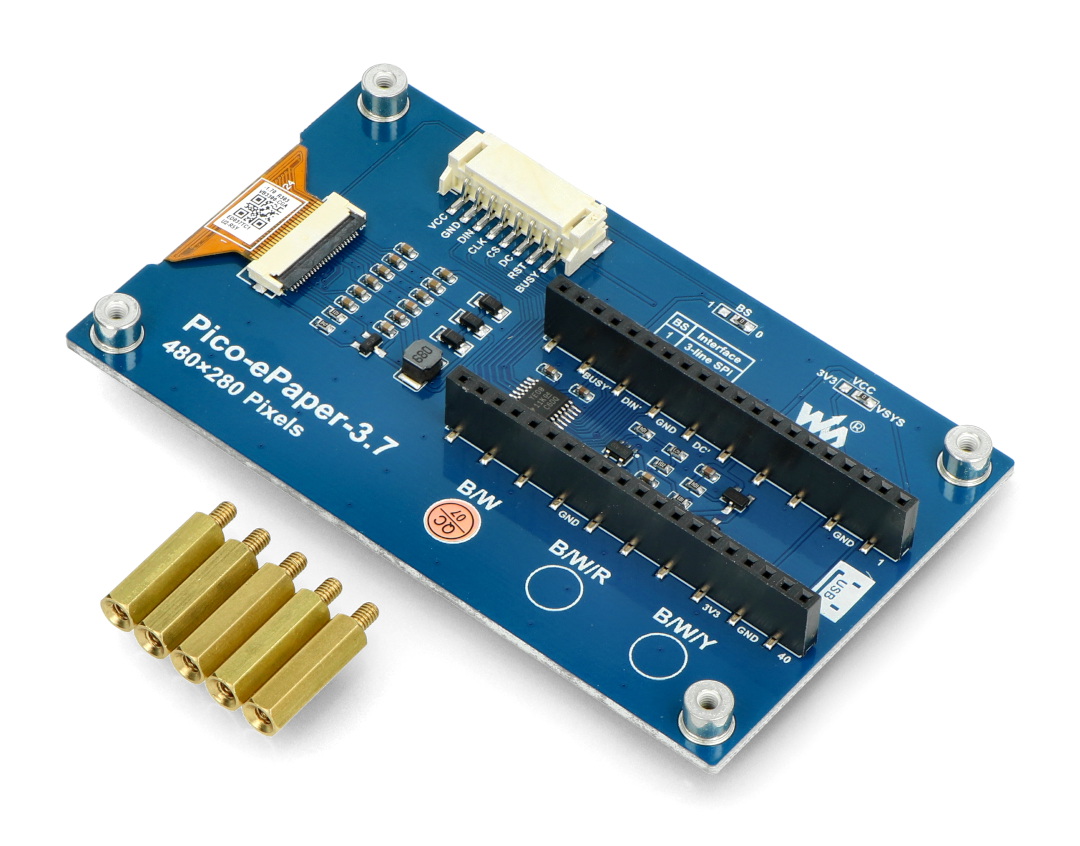

W zestawie także tuleje dystansowe.W zestawie także tuleje dystansowe.

Cechy szczególne wyświetlacza od Waveshare

  • Wykorzystanie technologii e-paper, która jest stosowana w czytnikach e-book
  • Wyświetlanie ostatniego obrazu nawet po odłączeniu zasilania
  • Niskie zużycie energii, pobór mocy wyłącznie do odświeżania
  • Interfejs komunikacyjny SPI
  • Programowany językiem C/C++ i MicroPython
  • Obraz wyświetlany w dwóch kolorach: czarnym i białym ze skalą szarości 4
  • Wbudowany regulator napięcia
  • Kompatybilny także z innymi płytkami - np. Raspberry Pi, Jetson Nano, Arduino, STM32

Zawartość zestawu

  • Wyświetlacz E-paper E-Ink - 3,7'' 480 x 280 px - SPI - czarno-biały - do Raspberry Pi Pico - Waveshare 20123
  • Tuleje dystansowe - 4 szuki

Co to jest wyświetlacz "e ink e paper"?

Wyświetlacz e-paper, zwany też jako elektroniczny papier (e paper display) w celu prezentacji danych wykorzystuje elektroforetyczną technologię mikrokapsułek. Oznacza to, że naśladuje on wygląd standardowego tuszu, jaki znajduje się na tradycyjnym papierze. Technologia tego typu jest wyjątkowo przyjazna dla użytkownika - ekrany nie emitują niebieskiej poświaty, są pasywnie odblaskowe i zapewniają szeroki kąt widzenia. Wszystkie te cechy sprawiają, że nasz wzrok nie meczy się tak bardzo podczas użytkowania, a czytanie sprawia jeszcze więcej przyjemności niż wcześniej.

Różnice wyświetlania zawartości na poszczególnych typach ekranów.

Różnice wyświetlania zawartości na poszczególnych typach ekranów.

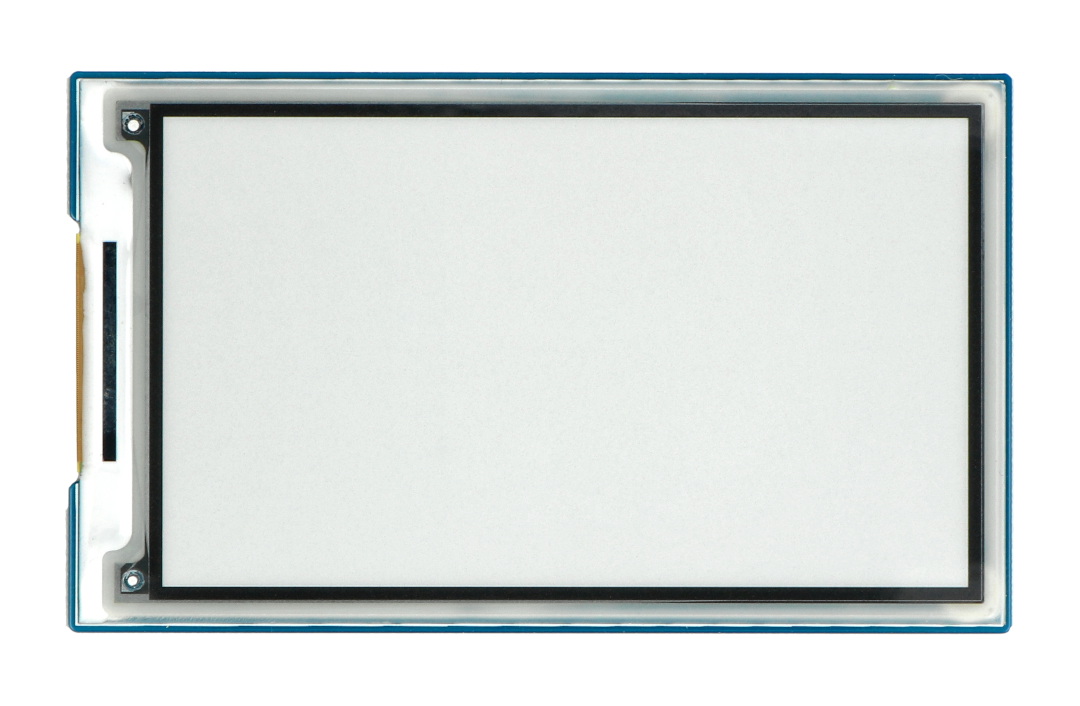

Obraz wyświetlany w dwóch kolorach: czarnym i białymObraz wyświetlany w dwóch kolorach: czarnym i białym.

Specyfikacja techniczna wyświetlacza

  • Kompatybilny z: Raspberry Pi Pico
  • Typ wyświetlacza: e-paper
  • Napięcie robocze: 3,3 V / 5 V
  • Przekątna ekranu: 3,7''
  • Rozdzielczość: 480 x 280 px
  • Wielkość piksela: 0,169 x 0,169 mm
  • Interfejs komunikacyjny: 3-przewodowy SPI, 4-przewodowy SPI
  • Wyświetlane kolory: czarny i biały
  • Skala szarości: 4
  • Czas pełnego odświeżania: 3 s
  • Czas częściowego odświeżania: 0,3 s
  • Moc odświeżania: 26,4 mW
  • Prąd czuwania: <0,01 µA (prawie żaden)
  • Kąt widzenia: >170°
  • Wymiary wyświetlacza: 81,12 x 47,32 mm
  • Wymiary modułu: 95,3 x 56,9 mm

Opis i rozmieszczenie wyprowadzeń

Wyświetlacz posiada wyprowadzenia w postaci żeńskich złącz, które ułatwiają podłączenie z Raspberry Pi Pico. Wśród wyprowadzeń znajdują się piny:

  • VSYS - pin zasilania (domyślny)
  • 3V3 - pin zasilania 3,3 V
  • GND - masa układu
  • e-Paper_DC -  pin wyboru: dane / polecenia (stan wysoki: dane; stan niski: polecenia)
  • e-Paper_CS - Chip select (aktywowany stanem niskim)
  • e-Paper_SCK - wyjście SCK magistrali SPI
  • e-Paper_DIN - wyjście danych MOSI magistrali SPI
  • e-Paper_RST - pin RESET (aktywowany stanem niskim)
  • e-Paper_BUSY - pin zajętości

Kompatybilny z Raspberry Pi Pico
Producent udostępnia stronę wiki produktu, która zawiera informacje o wyprowadzeniach modułu oraz przewodnik użytkownika.

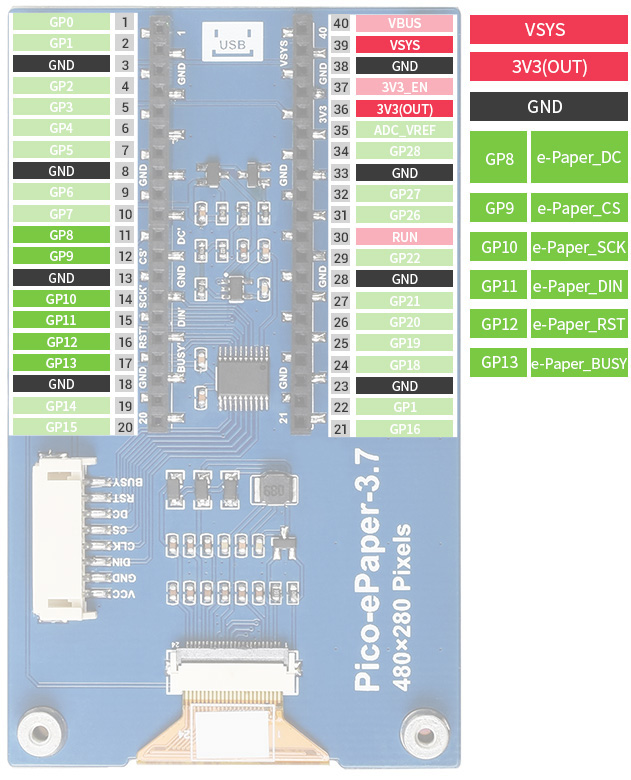

Wyprowadzenia wyświetlacza.Wyprowadzenia wyświetlacza.
Ekran - typ e-paper
Ekran - przekątna 3.70 ''
Ekran - interfejs SPI
Ekran - rozdziel. 480x280px
Szerokość opakowania 11 cm
Wysokość opakowania 8 cm
Głębokość opakowania 3 cm
Masa opakowania 0.063 kg
