Opis produktu: Dwuzakresowy moduł GPS L1 + L5 z układem GNSS LC29H(AA) - nakładka do Raspberry Pi - Waveshare 25278
Moduł GPS z odbiornikiem GNSS LC29H do Raspberry Pi to nowoczesne rozwiązanie dla aplikacji wymagających precyzyjnego pozycjonowania, wykorzystujące sygnały dwuzakresowe L1 i L5 oraz kompatybilność z wieloma systemami GNSS. Poprzez redukcję efektów wielodrogowości w trudnych miejskich środowiskach, moduł ten znacząco poprawia dokładność pozycjonowania, zachowując przy tym minimalne zużycie energii. Wyposażony w wbudowany wzmacniacz niskiego szumu (LNA) oraz filtr fali akustycznej (SAW), osiąga wyjątkową czułość i odporność na zakłócenia. Obsługuje 40-pinowe złącze rozszerzeń GPIO oraz posiada 4 wskaźniki LED informujące o stanie pracy modułu. Jest doskonały do monitorowania w czasie rzeczywistym oraz aplikacji ekonomii współdzielenia, wspierając rozwój projektów takich jak drony, inteligentne urządzenia rolnicze, współdzielone pojazdy dwukołowe i wiele innych.
Producent przygotował również przewodnik użytkownika z przykładowymi programami dla Raspberry Pi.

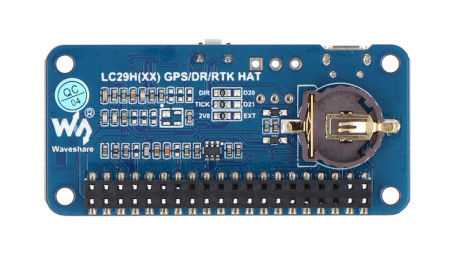

Dwuzakresowy moduł GPS L1 + L5 z układem GNSS LC29H(AA) - nakładka do Raspberry Pi - Waveshare 25278.
Dwuzakresowy moduł GPS z odbiornikiem GNSS LC29H obsługujący pasma L1 i L5.
Główne cechy modułu GPS do Raspberry Pi
- Obsługuje jednoczesne śledzenie sygnałów z pasm L1 i L5 oraz wielu systemów GNSS (GPS, BDS, GLONASS, Galileo, QZSS), co zwiększa dokładność pozycjonowania, zachowując niskie zużycie energii.
- Wyposażony w wbudowany wzmacniacz niskiego szumienia (LNA) i filtr akustyczny SAW, zapewniające wysoką czułość i silne zdolności antyinterferencyjne.
- Idealny do systemów śledzenia w czasie rzeczywistym oraz urządzeń takich jak drony, inteligentne maszyny rolnicze, pojazdy dwukołowe, itp.
- Obsługuje standardowe złącza rozszerzenia GPIO oraz płytki serii Raspberry Pi oraz Jetson Nano.
- Obsługuje wsparcie dla systemów wspomagania pozycjonowania (WAAS, EGNOS, MSAS, GAGAN) oraz technologię EASY, umożliwiającą szybkie pozycjonowanie nawet bez sygnału.
- Posiada wbudowane gniazdo na akumulator ML1220 do przechowywania informacji efemeryd i szybkiego uruchamiania, oraz 4 wskaźniki LED do monitorowania stanu pracy modułu.
Rozkład elementów na płytce
- Układ LC29H
- LDO RT9166A-28PXL od 5 V do 2,8 V
- Konwerter USB na UART CP2102N
- 40-pinowe złącze GPIO do połączenia z Raspberry Pi
- Zworka wyboru UART
- Złącze antenowe IPEX 1
- Interfejs microUSB
- LDO RT9193-33PB od 5 V do 3,3 V
- Przycisk RESET
- Wskaźniki LED stanu
- Konwerter napięcia NDC7002N
- Gniazdo baterii ML1220

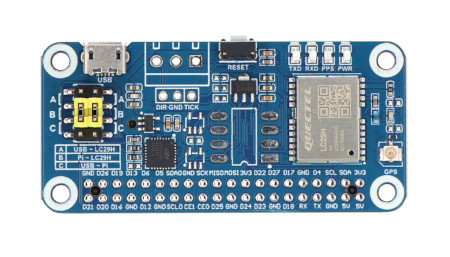

Rozmieszczenie elementów na płytce.
Posiada wbudowany wzmacniacz niskiego szumienia (LNA) i filtr akustyczny SAW.Technologia EASY™
Technologia EASY™ jest innowacyjnym rozwiązaniem stosowanym w module LC29H. Jej głównym celem jest poprawa czasu pierwszej lokalizacji (TTFF) oraz stabilność pozycjonowania, nawet w warunkach ograniczonej widoczności satelitarnej. Działając na zasadzie wykorzystania zapisanych danych, pozwala na szybkie i skuteczne pozycjonowanie, również w sytuacjach braku sygnału satelitarnego. Dzięki temu zastosowaniu pozycjonowanie staje się o wiele szybsze, co ma kluczowe znaczenie w zastosowaniach, gdzie czas działania i precyzja są istotne.
Zawartość zestawu
- Dwuzakresowy moduł GPS L1+L5 z układem GNSS LC29H(AA) - nakładka do Raspberry Pi - Waveshare 25278
- Złącze żeńskie 2x 20-pin
- Zewnętrzna antena GPS (D)
- Przewód IPEX 1 do SMA
- Zestaw śrub
Specyfikacja techniczna modułu
- Układ: LC29H
- Pasmo częstotliwości:
- GPS/QZSS: L1C/A, L5
- BDS: B1I, B2a
- Galileo: E1, E5a
- GLONASS: L1
- Odbiór sygnału: GPS, SBAS, QZSS, GLONASS, BeiDou, Galileo
- Obsługa SBAS: WAAS, EGNOS, MSAS, GAGAN
- Czas rejestracji: zimny start: 26 s, gorący start: 1 s
- Czułość akwizycji: -147 dBm
- Czułość śledzenia: -165 dBm
- Czułość ponownego przejęcia: -159 dBm
- Czułość pozycjonowania: 1 m CEP (PVT)
- Najwyższa wysokość: 10000 m
- Maksymalna prędkość: 500 m/s
- Interfejs komunikacyjny: UART
- Protokół komunikacyjny: NMEA 0183 V4.10, RTCM 3.x
- Napięcie: 5 V (zasilane przez pin 5 V lub wejście USB)
- Pobór prądu: do 40 mA przy 5 V
- Temperatura pracy: -40ºC do 85ºC
- Kompatybilny z Raspberry Pi
- Wymiary: 65 mm x 30,5 mm

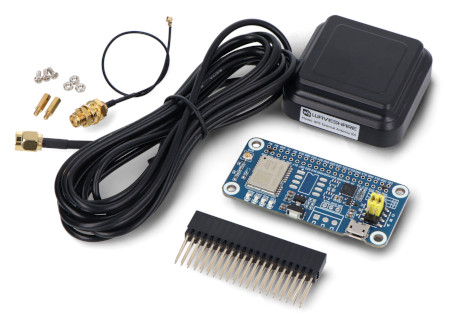

Zawartość zestawu.
