Indeks: MOD-08463
EAN: 5904422300517

Moduł przekaźnika 1 kanał - styki 10A/250VAC - cewka 5V

4.74
22 opinie

Moduł wyposażony w przekaźnik SRD-5VDC-SL-C z cewką zasilaną napięciem 5 V. Układ pozwala na sterowanie elementami wykonawczymi przy pomocy portów mikrokontrolera lub dowolnego zestawu uruchomieniowego. Pracuje z napięciem do 250 V.

Cena:
Cena netto:
Ilość

Kupuj, śledź i odbieraj z apką InPost! Więcej

Zaufało nam już ponad 500 000 klientów. U nas masz:



wysyłkę tego samego dnia przy produktach z oznaczeniem „Wysyłka 24h”



własny serwis w Polsce



30 dni na zwrot i darmową dostawę w Polsce od 500 zł



4,9/5 w TrustMate i 4,9/5 w Google (prawie 4000 opinii)



fakturę VAT, leasing i raty dla firm

Dla firm



indywidualna wycena przy większych ilościach



leasing i raty od 1000 zł



faktura VAT

Dla szkół i uczelni



0% VAT na sprzęt komputerowy



zamówienia na zapytanie ofertowe



pomoc w doborze zestawów do pracowni

Złóż zapytanie ofertowe - odpowiadamy szybko.

Opis produktu: Moduł przekaźnika 1 kanał - styki 10 A / 250 VAC - cewka 5 V

Moduł pozwala na sterowanie elementami wykonawczymi pobierającymi prąd do 15 A przy pomocy portów mikrokontrolera lub dowolnego zestawu uruchomieniowego (w tym Arduino).

Do poprawnej pracy wystarczy podłączyć zasilanie przekaźnika oraz cyfrowy sygnał sterujący. Wyprowadzenia to standardowe listwy goldpin o rastrze 2,54 mm, które umożliwiają łączenie za pomocą popularnych przewodów połączeniowych.

Przykłady zastosowania przekaźnika

  • Sterownik oświetlenia
  • Sterownik układów wykonawczych
  • Włącznik do urządzeń elektrycznych w tym silników

Podłączenie modułu

Moduł posiada cztery  wyprowadzenia wejściowe VCC, GND, IN. Aby układ pracował poprawnie należy podłączyć zasilanie 5 V do pinu VCC, masę GND oraz sygnał wejściowy IN. Podanie stanu niskiego (potencjału masy) przełączy styki przekaźnika. Odłączenie wyprowadzenia IN lub podanie stanu wysokiego, przełączy przekaźnik w stan początkowy.

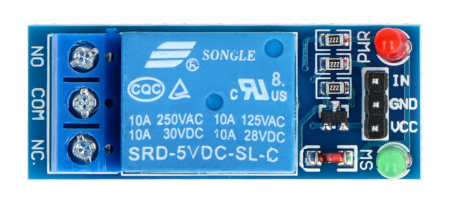

Moduł przekaźnika do Arduino

Podanie stanu niskiego przełącza styki przekaźnika i tworzy połączenie pomiędzy COM (stykiem środkowym) i NO rozłączając COM z NC . Czynność ta jest także sygnalizowana poprzez zaświecenie zielonej diody LED.

Specyfikacja modułu przekaźnika

  • Napięcie zasilania VCC: 5 V
  • Przełączanie stanu przekaźnika poprzez stan niski
  • Przekaźnik SRD-5VDC-SL-C: dokumentacja
  • Napięcie cewki: 5 V
  • Maksymalne napięcie styków: 250 VAC, 125 VDC*
  • Maksymalny prąd
  • 10 A dla 250 VAC
  • 15 A dla 125 VAC
  • Wymiary płytki: 43 x17 mm

Moduł przekaźnika 1 kanał - styki 10A/250VAC - cewka 5V

Moduł przekaźnika 5V może bezpiecznie pracować w szerokim zakresie temperatury roboczej, wynoszącym od -40℃ aż do +85℃. Styki urządzenia zostały wykonane ze stopu srebra, dzięki czemu gwarantują długą żywotność i bezawaryjne działanie. Producent podaje, że moduł przekaźnika wytrzymuje elektryczne przełączenie w liczbie 10⁵ i mechaniczne 10⁷.

Z kolei wartość początkowej rezystancji izolacji wynosi 100 mΩ przy 500 V DC.

Moduł przekaźników Arduino - pozostałe parametry techniczne

Maksymalny czas reakcji modułu wynosi 10 ms, natomiast czas opóźnienia to zaledwie 5 ms. Moduł wyróżnia się podwyższoną odpornością na wstrząsy. Ponadto może pracować w szerokim zakresie wilgotności powietrza, wynoszącym od 35% do 85%.

Wytrzymałość dielektryczna pomiędzy cewką a stykami wynosi 1500 VAC przez jedną minutę, natomiast między otwartymi stykami 750VAC również przez jedną minutę.

Przekaźnik SRD-5VDC-SL-C (dokumentacja)

Moduł przekaźników Arduino - pozostałe parametry techniczne
Nazwa Wartość
Ilość kanałów 1
Interfejs Cyfrowy I/O
Szerokość 6 cm
Wysokość 8 cm
Głębokość 1,6 cm
Waga 0,016 kg
