Opis produktu: RP2040-Tiny - płytka z mikrokontrolerem RP2040 - zewnętrzny moduł USB - Waveshare 24665
Płytka deweloperska RP2040-Tiny produkcji firmy Waveshare, to niewielki moduł oparty o popularny mikrokontroler RP2040, znany z Raspberry Pi Pico. Posiada on dwurdzeniowy procesor Cortex M0+, o maksymalnym taktowaniu 133 MHz, 264 kB pamięci podręcznej SRAM oraz 2 MB zewnętrznej pamięci Flash. Moduł wyposażony został w 8-pinowe złącze FPC, do którego podłączyć można znajdującą się w zestawie płytkę z gniazdem USB typu C. Wbudowany w układ interfejs USB1.1 pozwala na komunikację z komputerem, jak również programowanie. Platforma wspiera języki programowania, takie jak: MicroPython oraz C/C++. Płytka wyposażona została także w diodę LED RGB - WS2812.

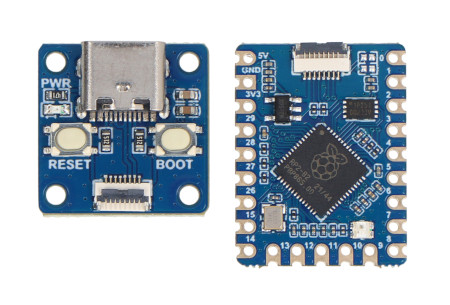

RP2040-Tiny - płytka z mikrokontrolerem RP2040 - zewnętrzny moduł USB - Waveshare 24665.

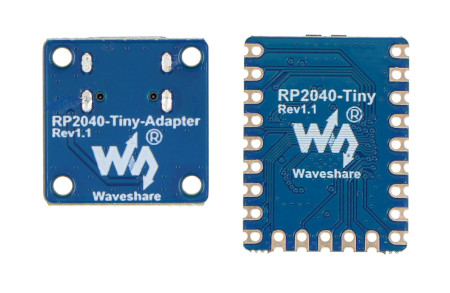

Dodatkowy układ pamięci Flash o pojemności 2 MB poszerza możliwe zastosowania układu.
Główne cechy mikrokontrolera RP2040
- Dwurdzeniowy procesor - Cortex M0+ o taktowaniu do 133 MHz, zapewnia dużą moc obliczeniową.
- Duża ilość pamięci operacyjnej - 264 kB pamięci SRAM.
- Zewnętrzna pamięć programu - dodatkowy układ pamięci Flash o pojemności 2 MB poszerza możliwe zastosowania układu.
- Wiele popularnych interfejsów - w tym: I2C, SPI, ADC, PWM, UART, USB.
- 8 programowalnych wejść / wyjść (PIO) - pozwalają na łatwą integrację niestandardowych interfejsów i przyspieszenie pracy procesora.
- Bootloader - szybkie programowanie poprzez USB metodą drag-and-drop (przeciągnij i upuść).
- Wbudowany czujnik temperatury.
- Wsparcie dla języków MicroPython, oraz C/C++.
Rozmieszczenie elementów na płytce
- 1 - złącze FPC - 8-pinowe złącze o rastrze 0,5 mm dla opcjonalnego modułu USB.
- 2 - RT9193-33 - regulator napięcia o wydajności do 500 mA.
- 3 - W25Q16JVUXIQ - układ pamięci Flash o pojemności 2 MB.
- 4 - RP2040 - główny mikrokontroler z dwurdzeniowym procesorem Cortex M0+.
- 5 - WS2812 - dioda LED RGB.
Elementy znajdujące się na płytce.

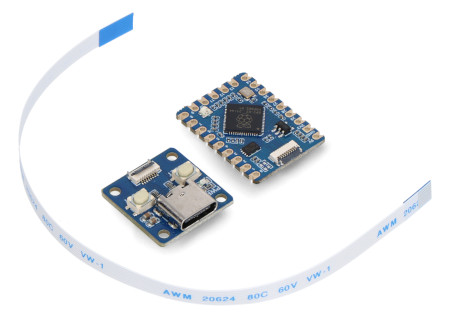

Elementy wchodzące w skład zestawu.
Specyfikacja techniczna modułu
- Wbudowany układ: RP2040
- Procesor: dwurdzeniowy ARM Cortex-M0+ 133 MHz
- Pamięć SRAM: 264 kB
- Pamięć Flash: 2 MB
- 20 wyprowadzeń GPIO
- Dostępne interfejsy: I2C, SPI, UART, ADC, PWM, USB1.1
- Wbudowany regulator napięcia: RT9193-33
- Złącze FPC: 8-pinowe, raster 0,5 mm
- Moduł USB: gniazdo typu C
- Przyciski: Boot oraz Reset
- Dioda LED RGB: WS2812
- Piny wykonane w technologii Castellated Holes
- Wymiary: 23,5 x 18 mm
Zawartość zestawu
- 1x RP2040-Tiny - płytka z mikrokontrolerem RP2040 - zewnętrzny moduł USB - Waveshare 24665
- 1x Adapter z gniazdem USB typu C
- 1x Taśma FPC, 8-pi, 15 cm długości
