Opis produktu: RP2040-LCD-0.96 - płytka z mikrokontrolerem RP2040 i wyświetlaczem LCD IPS - Waveshare 20330
Płytka od Waveshare wyposażona w mikrokontroler Raspberry RP2040, który znajduje się także w Raspberry Pi Pico. RP2040-LCD-0.96 posiada dwa rdzenie ARM Cortex-M0+ z taktowaniem do 133 MHz, 264 kB wbudowanej pamięci SRAM i 2 MB pamięci Flash. Moduł dodatkowo posiada także Kolorowy wyświetlacz LCD IPS o przekątnej 0,96 cala i rozdzielczości 160 x 80 pikseli. Platforma wspiera popularne języki programowania MicroPython, CircuitPython oraz C/C++. Programy można wgrywać do pamięci za pomocą interfejsu USB typu C.

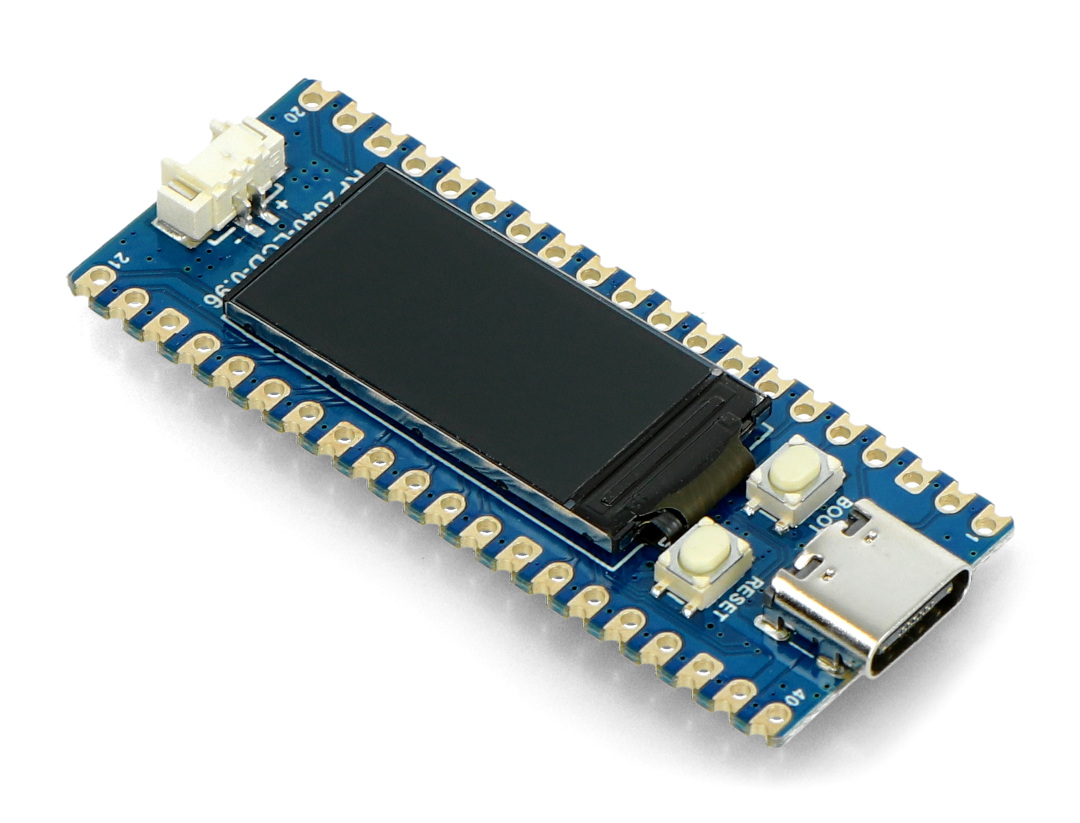

RP2040-LCD-0.96 - płytka z mikrokontrolerem RP2040 i wyświetlaczem LCD IPS - Waveshare 20330.

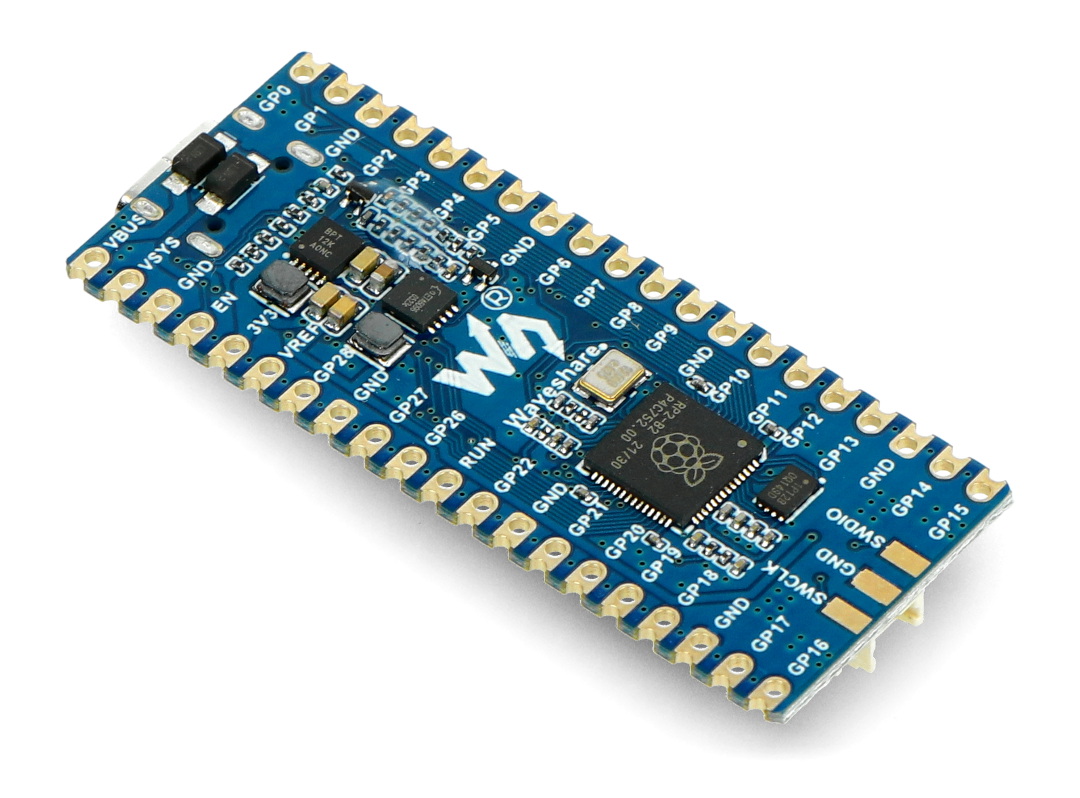

RP2040-LCD-0.96 - widok z tyłu.
Cechy płytki RP2040-LCD-0.96
- Wyposażona w autorski układ mikrokontrolera RP2040 zaprojektowany w Wielkiej Brytanii
- Dwurdzeniowy procesor Arm Cortex M0+
- Kolorowy wyświetlacz LCD IPS o przekątnej 0,96 cala 160 x 80 pikseli i 65 tys. kolorów wyświetlania
- Gniazdo ładowania/rozładowania akumulatorów litowych - odpowiednie dla urządzeń mobilnych
- Wbudowany układ DC-DC TPS63000, wysokowydajny układ DC-DC buck-boost, przełącznik prądu 1,8 A
- USB 1.1 z obsługą urządzeń i hostów
- Programowanie metodą drag-and-drop (przeciągnij i upuść) przy użyciu pamięci masowej przez złącze USB
- 26 wielofunkcyjnych pinów GPIO zgodnych z wyprowadzeniami Raspberry Pi Pico
- Interfejsy 2x SPI, 2x I2C, 2x UART, 3x 12-bit ADC, 16x PWM
- Wbudowany czujnik temperatury
- 8x programowalnych I/O (PIO) do obsługi niestandardowych urządzeń peryferyjnych
Rozmieszczenie elementów na płytce
- Złącze USB typu C
- Przycisk BOOT
- Przycisk Reset
- Wyświetlacz LCD IPS o przekątnej 0,96 cala, 160 x 80 px, 65 tys. kolorów
- Złącze akumulatora MX1.25, na akumulator litowy 3,7 V, umożliwia jednoczesne ładowanie akumulatora i zasilanie płyty
- TPS63000 - wysokowydajny układ DC-DC buck-boost
- ETA6096 - wysokowydajny menedżer ładowania akumulatorów litowych
- Dwurdzeniowy procesor RP2040, częstotliwość pracy do 133 MHz
- W25Q16JVUXIQ - pamięć 2 MB NOR-Flash
- Piny debuggowania
- Wyprowadzenia kompatybilne z Raspberry Pi Pico

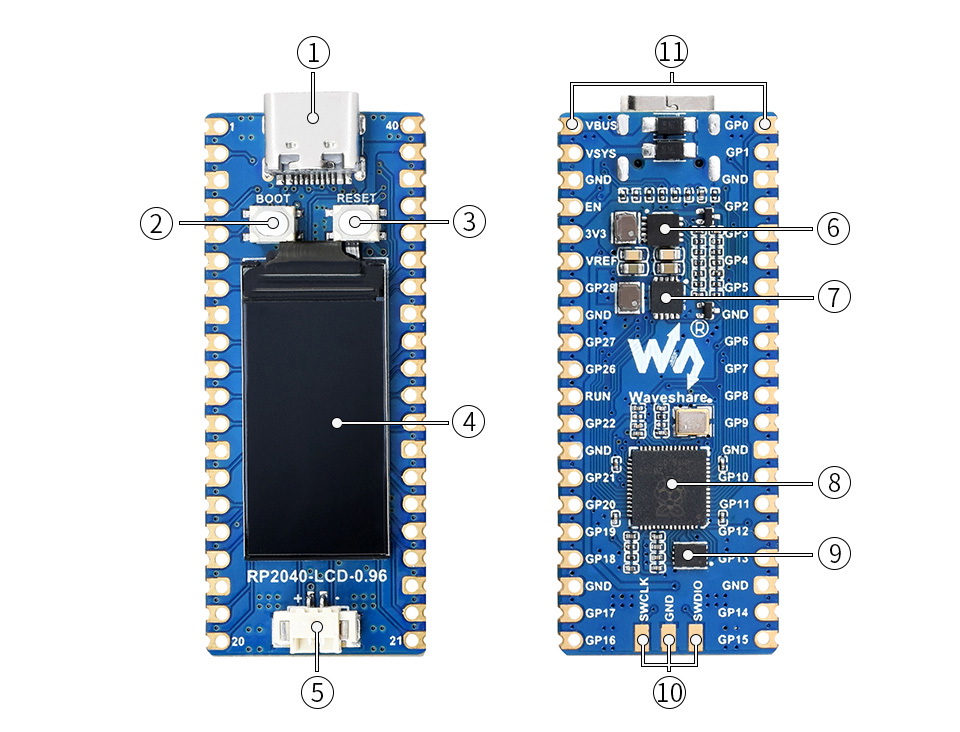

Rozmieszczenie elementów na płytce.

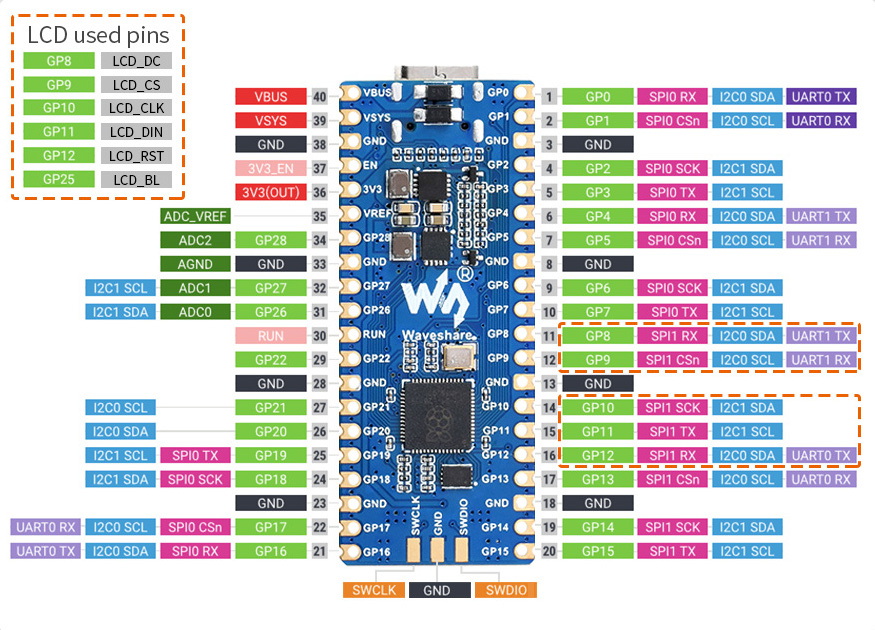

Opis wyprowadzeń.
Opis wyprowadzeń
- Czerwone - piny zasilania
- Czarne - piny masy
- Fioletowe - piny interfejsu komunikacyjnego UART
- Jasno zielone - piny GPIO, PIO i PWM
- Ciemno zielone - piny ADC
- Różowe - piny interfejsu SPI
- Pomarańczowe - piny debuggowania
- Różowe - piny System Control
- Niebieskie - piny interfejsu I2C
Specyfikacja techniczna płytki od Waveshare
- Układ: Raspberry Pi RP2040
- Rdzeń: ARM Cortex-M0+ Dual-Core 133 MHz
- Pamięć SRAM: 264 kB
- Wbudowana pamięć Flash: 2 MB
- Wyprowadzenia: 26 wielofunkcyjnych pinów GPIO
- Interfejsy: 2x SPI, 2x I2C, 2x UART, 3x 12-bit ADC, 16x PWM
- Wyświetlacz: LCD IPS
- Przekątna: 0,96''
- Rozdzielczość: 160 x 80 px
- Kolory wyświetlania: 65 tys. kolorów
- Środowisko programistyczne: pakiet SDK C/C++ Raspberry Pi lub MicroPython
- Złącze zasilania: USB typu C
- Wymiary płytki: 51 x 21 mm
- Wymiary wyświetlacza: 28 x 13,5 mm

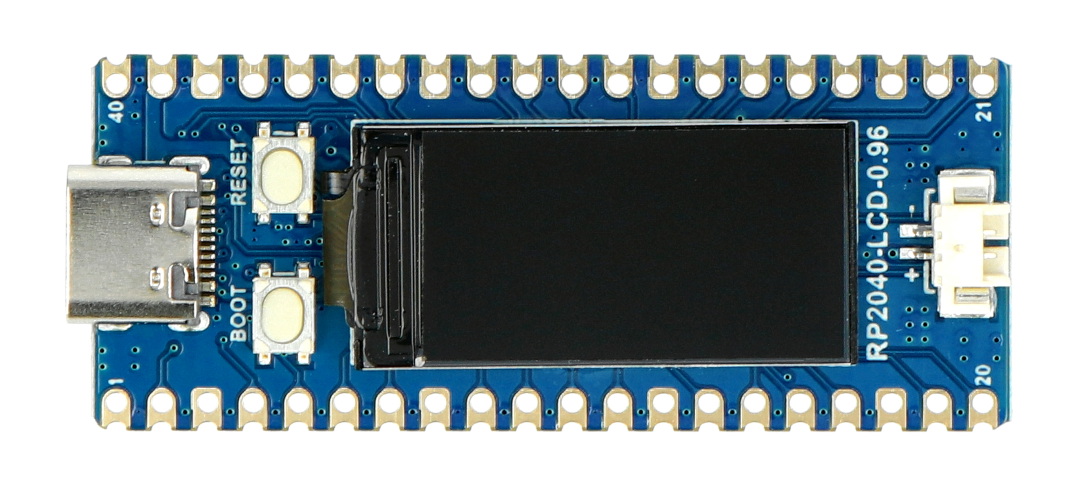

Płytka posiada także wyświetlacz LCD IPS.
