Pimoroni Tiny 2040 2MB - płytka rozwojowa - PiMoroni PIM593

Indeks: PIM-20887 EAN: 769894020630
Niewielki moduł z mikrokontrolerem RP2040 oraz 2 MB pamięci flash QSPI (XiP). Na płytce znajduje się złącze USB typu C, które może być wykorzystywane do zasilania, programowania i przesyłania danych. Moduł Tiny 2040 wyposażony został również w programowalną diodę LED oraz przyciski Reset i Boot. Wyprowadzenia pinów w postaci otworów umożliwiają przylutowanie listwy goldpin w celu np. wpięcia modułu bezpośrednio w płytkę stykową. Produkt może być programowany za pomocą języka C/C++ lub MicroPython.
Pimoroni Tiny 2040 2MB - płytka rozwojowa - PiMoroni PIM593
42,90 zł
34,88 zł netto
Zapłać później
Producent: PiMoroni

Opis produktu: Pimoroni Tiny 2040 2MB - płytka rozwojowa - PiMoroni PIM593

Niewielki moduł z mikrokontrolerem RP2040 oraz 2 MB pamięci flash QSPI (XiP). Na płytce znajduje się złącze USB typu C, które może być wykorzystywane do zasilania, programowania i przesyłania danych. Moduł Tiny 2040 wyposażony został również w programowalną diodę LED oraz przyciski Reset i Boot. Płytka posiada mniejszą ilość pinów GPIO niż Raspberry Pi Pico. Pozwoliło to zauważalnie ograniczyć rozmiary produktu. Wyprowadzenia pinów w postaci otworów umożliwiają przylutowanie listwy goldpin w celu np. wpięcia modułu bezpośrednio w płytkę stykową. Produkt może być programowany za pomocą języka C/C++ lub MicroPython.

Tiny 2040 może być programowane w  C/C++ lub MicroPythonie w taki sam sposób, jak w Raspberry Pi Pico. Opcjonalnie można wykorzystać środowisko CircuitPython, do którego udostępniony został podręcznik użytkownika

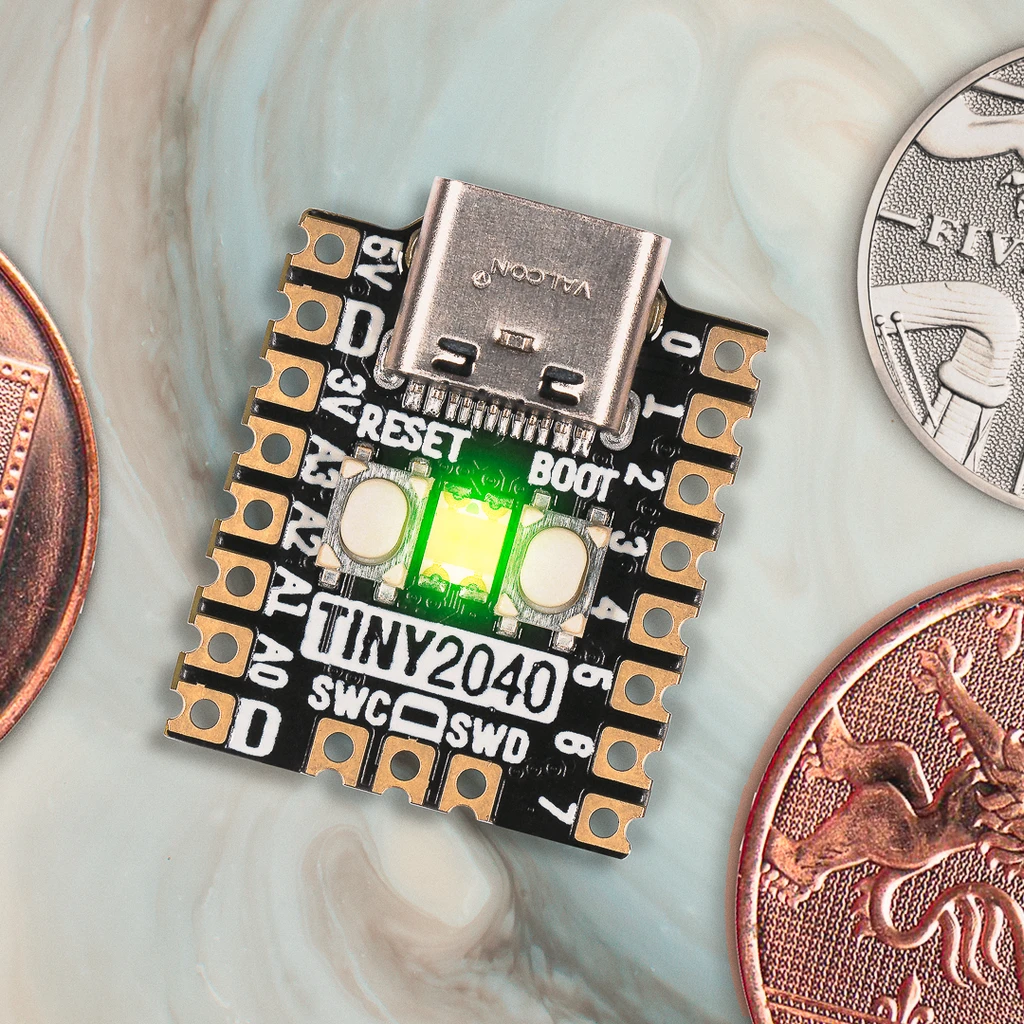

Pimoroni Tiny 2040 - płytka rozwojowa

Pimoroni Tiny 2040 - płytka rozwojowa.

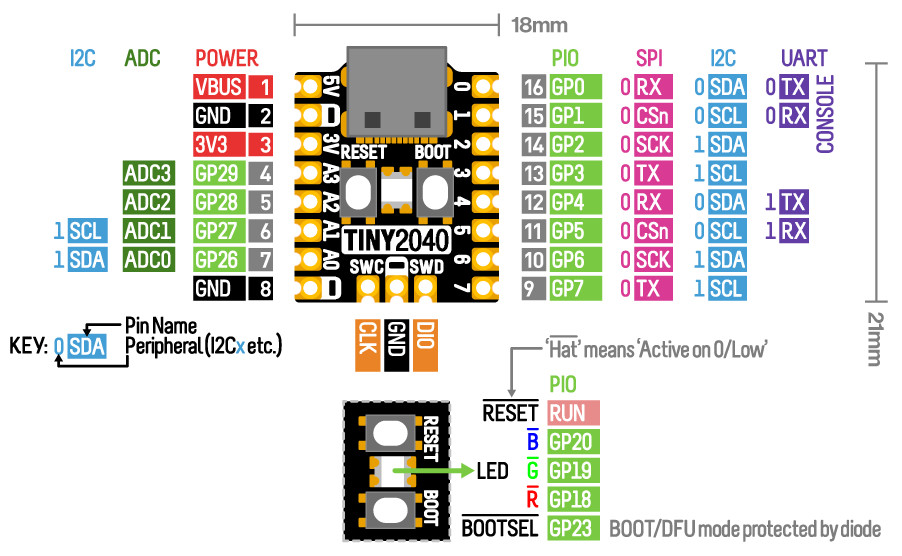

Schemat wyprowadzeń Pimoroni Tiny 2040

Schemat wyprowadzeń Pimoroni Tiny 2040.

Duże możliwości niewielkiego modułu

Niewielkich rozmiarów płytka Pimoroni Tiny 2040, której wymiary wynoszą zaledwie 22,9 x 18,2 mm, oferuje duże możliwości prototypowania i programowania. Oparta na dwurdzeniowym mikrokontrolerze RP2040 z ARM Cortex M0+ o taktowaniu 133 MHz. Dodatkowe 2 MB pamięci flash QSPI (XiP) pozwala wykorzystywać moduł nawet w bardziej zawansowanych projektach. Na niewielkim module udało się umieścić aż 12 pinów GPIO, a także programowalną diodę LED, przyciski Reset oraz Boot. Ten ostatni dzięki zaimplementowanym przez producenta rozwiązaniom może pełnić rolę sterowanego przez użytkownika przełącznika. Wbudowany regulator zapewnia napięcie logiczne 3,3 V.

Dioda LED RGB  jest podłączona do pinów GP18 oraz GP20. Jest aktywna w stanie niskim.

Specyfikacja Pimoroni Tiny 2040

  • Napięcie zasilania: od 3 V do 5,5 V
  • Mikrokontroler: RP2040
  • Procesor: ARM Cortex M0+ / 133 MHz
  • Pamięć SRAM: 264 kB
  • Pamięć Flash: 2 MB QSPI (XiP)
  • Wbudowane gniazdo USB typu C
  • Ilość pinów I/O (wejścia/wyjścia): 12
  • Regulator napięcia 3,3 V
  • Obsługiwane magistrale komunikacyjne: I2C, SPI, UART
  • Wymiary płytki (wraz z gniazdem USB): 22,9 x 18,2 x 6 mm

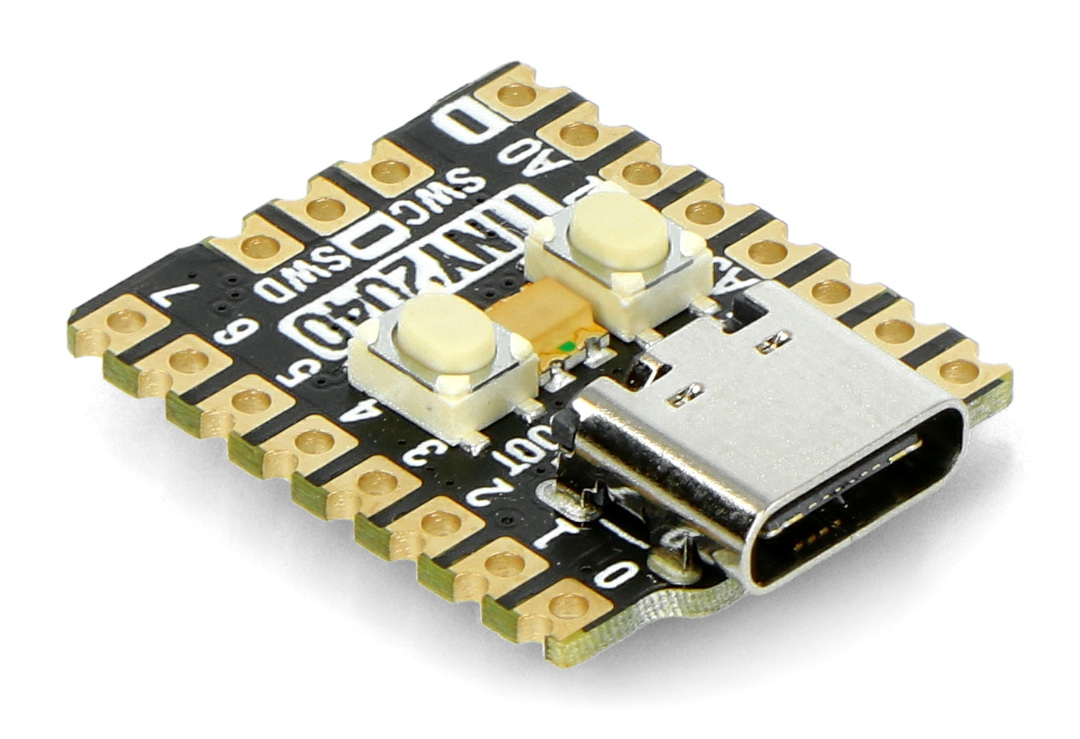

Pimoroni Tiny 2040

Pimoroni Tiny 2040.

Napięcie nominal. 3.3 V
UC - Mikrokontroler RP2040
UC - Rdzeń ARM Cortex-M0+
UC - Pamięć Flash 2048 kB
UC - Ilość rdzeni 2. Dual Core
UC - Piny cyfrowe 12
UC - Interfejs USB USB C
UC - Złącze zas. USB typ C
Szerokość opakowania 8 cm
Wysokość opakowania 12 cm
Głębokość opakowania 0.4 cm
Masa opakowania 0.004 kg

Jako pierwszy zadaj pytanie dotyczące tego produktu!

Opinie o produkcie

Pimoroni Tiny 2040 2MB - płytka rozwojowa - PiMoroni PIM593

5/5

Średnia Ocena

1

Opinie Klientów
Poniższe opinie zbieramy
i weryfikujemy przy pomocy
zewnętrznego partnera Trustmate
i pochodzą z procesu pozakupowego.
Janusz 27.05.2024 Potwierdzony zakup
Po latach obcowania z Raspberry Pi, TINY 2040 okazało się miłą niespodzianką. Obawiam się jednak dalszej miniaturyzacji, bo zwykła lupa może już nie wystarczyć :-)
