Adafruit KB2040 Kee Boar Driver - płytka z mikrokontrolerem RP2040 - Adafruit 5302

Indeks: ADA-20788 EAN: 5904422378929
Adafruit Kee Boar Driver to płytka oparta na mikrokontrolerze RP2040. Układ posiada dwa rdzenie ARM Cortex M0+ pracujące z częstotliwością do 133 MHz, 264 kB pamięci RAM (brak pamięci EEPROM) oraz układ SPI FLASH o pojemności 8 MB do przechowywania plików i kodu CircuitPython / MicroPython. Dodatkowo umożliwia podłączenie zewnętrznej pamięci do 16 MB za pośrednictwem dedykowanej magistrali QSPI. Niewielkich rozmiarów płytka ma 20 pinów GPIO (W tym dwa na porcie QT), złącze STEMMA QT oraz gniazdo USB typu C.
Adafruit KB2040 Kee Boar Driver - płytka z mikrokontrolerem RP2040 - Adafruit 5302
52,90 zł
43,01 zł netto
Zapłać później
Producent: Adafruit

Opis produktu: Adafruit KB2040 Kee Boar Driver - płytka z mikrokontrolerem RP2040 - Adafruit 5302

Adafruit Kee Boar Driver to płytka oparta na mikrokontrolerze RP2040. Układ posiada dwa rdzenie ARM Cortex M0+ pracujące z częstotliwością do 133 MHz, 264 kB pamięci RAM (brak pamięci EEPROM) oraz układ SPI FLASH o pojemności 8 MB do przechowywania plików i kodu CircuitPython / MicroPython. Dodatkowo umożliwia podłączenie zewnętrznej pamięci do 16 MB za pośrednictwem dedykowanej magistrali QSPI. Niewielkich rozmiarów płytka ma 20 pinów GPIO (W tym dwa na porcie QT), złącze STEMMA QT oraz gniazdo USB typu C.


Adafruit KB2040 Kee Boar Driver
.

Wyprowadzenia Adafruit KB2040 Kee Boar Driver


Wyprowadzenia Adafruit KB2040 Kee Boar Driver

Piny GPIO na płytce

  • 18 pinów GPIO rozmieszonych na brzegach płytki
  • 2 piny GPIO na porcie QT
  • Cztery 12-bitowe przetworniki ADC
  • Dwa urządzenia peryferyjne I2C, dwa SPI i dwa UART
  • 16 wyjść PWM - dla serw, diod LED itp
  • 10 cyfrowych GPIO (nie wykorzystujących ADC)
  • 4 wejścia analogowe GPIO

Szczegóły dotyczące wyprowadzeń na płytce można znaleźć w poradniku producenta

Funkcjonalności modułu Kee Boar Driver

  • Przyciski Reset i Bootloadera do szybkiego ponownego uruchomienia płytki. Przycisk bootloadera jest również dostępny jako ogólny przycisk wejścia GPIO
  • Złącze STEMMA QT jest kompatybilne ze złączem SparkFun Qwiic I2C i może być używane do podłączania i odtwarzania urządzeń I2C lub jako 2 dodatkowe piny GPIO
  • Wbudowany regulator napięcia 3,3 V (prądem szczytowym - peak - 500 mA)
  • Zielona dioda informująca o zasilaniu modułu
  • Kompatybilny z NeoPixel
  • Wyjście RAW do zasilania NeoPixels lub innych urządzeń 5 V. Zworka na dole pozwala pominąć bezpiecznik 500 mA (do 2 A z USB)
  • Złącze USB typu C umożliwia dostęp do wbudowanego bootloadera ROM USB i debugowanie portu szeregowego
  • Dodatkowe wyprowadzenia D- i D+ dla alternatywnych połączeń USB

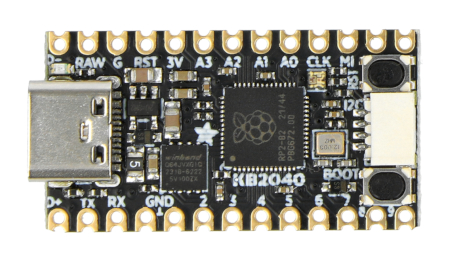

Płytka z mikrokontrolerem RP2040 - Adafruit 5302


Płytka z mikrokontrolerem RP2040 - Adafruit 5302.

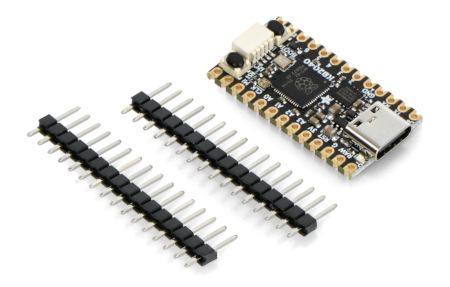

Kee Boar Driver

Kee Boar Driver - płytka z mikrokontrolerem RP2040.

Specyfikacja Adafruit KB2040 Kee Boar Driver

  • Procesor: Dual ARM Cortex-M0+ / 133 MHz
  • 264 kB SRAM
  • Obsługa do 16 MB zewnętrznej pamięci Flash za pośrednictwem dedykowanej magistrali QSPI
  • Kontroler DMA
  • W pełni połączona AHB crossbar
  • Urządzenia peryferyjne z interpolatorem i dzielnikiem liczb całkowitych
  • Programowalny LDO na chipie do generowania napięcia rdzenia
  • 2 wbudowane PLL do generowania zegarów USB i rdzenia
  • 30 pinów GPIO, z czego 4 można wykorzystać jako wejścia analogowe
  • Komunikacja:
    • 2 x UART
    • 2 kontrolery SPI
    • 2 kontrolery I2C
    • 16 kanałów PWM
    • Kontroler USB 1.1 i PHY, z obsługą hosta i urządzenia
  • Wymiary: 35,0 x 17,8 x 4,9 mm
  • Masa: 2,8 g

Zawartość zestawu

  • Adafruit KB2040 Kee Boar Driver - 1 szt.
  • Listwa goldpin do samodzielnego wlutowania - 2 szt.
Szerokość opakowania 8 cm
Wysokość opakowania 12.5 cm
Głębokość opakowania 0.5 cm
Masa opakowania 0.006 kg

Jako pierwszy zadaj pytanie dotyczące tego produktu!

Opinie o produkcie

Adafruit KB2040 Kee Boar Driver - płytka z mikrokontrolerem RP2040 - Adafruit 5302

5/5

Średnia Ocena

1

Opinie Klientów
Poniższe opinie zbieramy
i weryfikujemy przy pomocy
zewnętrznego partnera Trustmate
i pochodzą z procesu pozakupowego.

Zdjęcia użytkowników

Wojciech 15.12.2022 Potwierdzony zakup
Fajna płytka, służy jako drop-in replacement za arduino pro micro (kilkukrotnie mocniejszy) - pasuje do wielu istniejących pcb klawiatur jak Corne czy Sofle. Bez problemu obsługiwana przez QMK jako rp2040, nie wymaga przemapowania pojedynczych pinów - istniejące firmware kompilują się i wgrywają poprawnie. W tym do czego jest przeznaczona sprawdza się świetnie, jako typowego arduino czy rp2040 nie używałem. Lutowanie jest proste dzięki dużym padom. Polecam, mam już cztery 😀
