Opis produktu: RP2040-Plus - płytka z mikrokontrolerem RP2040 i dodatkową pamięcią Flash 16 MB - Waveshare 23503
Płytka z mikrokontrolerem Raspberry RP2040 od Waveshare, który jest wykorzystywany także w popularnym Raspberry Pi Pico. RP2040-Plus posiada dwa rdzenie ARM Cortex-M0+ o taktowaniu do 133 MHz, wyposażona jest także w 264 kB wbudowanej pamięci SRAM oraz zawiera dodatkową pamięć Flash 16 MB. Platforma wspiera popularne języki programowania MicroPython, CircuitPython oraz C/C++. Programy można wgrywać do pamięci za pomocą interfejsu USB typu C.

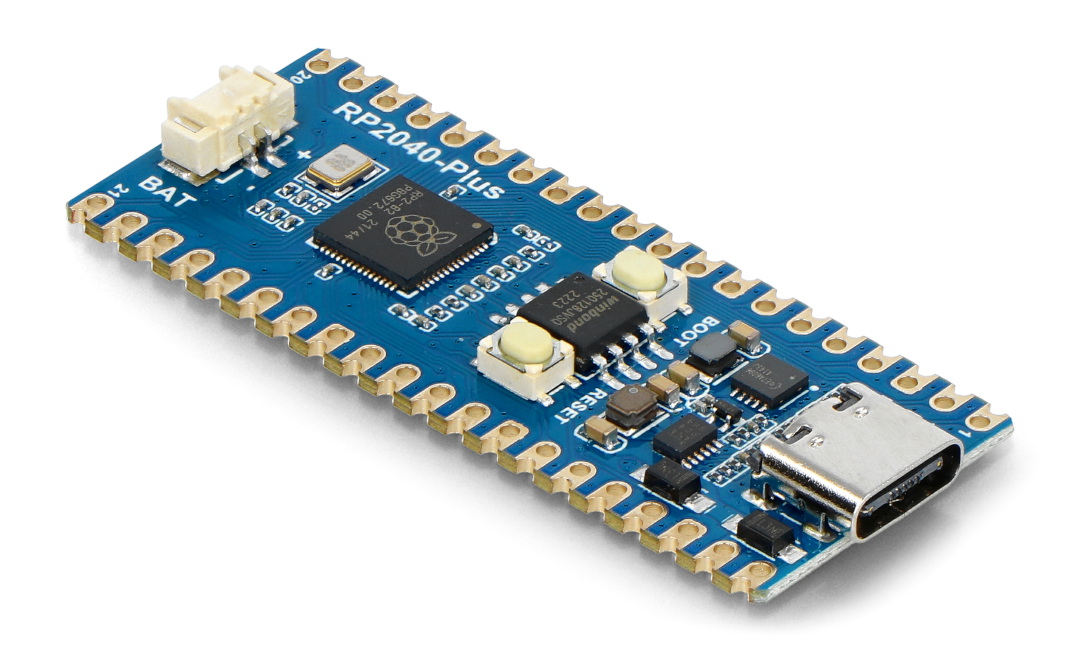

RP2040-Plus - płytka z mikrokontrolerem RP2040 i dodatkową pamięcią Flash 16 MB.
RP2040-Plus - płytka z mikrokontrolerem RP2040.Cechy płytki RP2040-Plus
- Wyposażona w autorski układ mikrokontrolera RP2040 zaprojektowany w Wielkiej Brytanii
- Dodatkowo 16 MB pamięci Flash
- Gniazdo ładowania/rozładowania akumulatorów litowych - odpowiednie dla urządzeń mobilnych
- Wbudowany układ DC-DC TPS63000, wysokowydajny układ DC-DC buck-boost, przełącznik prądu 1,8 A
- USB 1.1 z obsługą urządzeń i hostów
- Programowanie metodą drag-and-drop (przeciągnij i upuść) przy użyciu pamięci masowej przez złącze USB
- Interfejsy 2x SPI, 2x I2C, 2x UART, 3x 12-bit ADC, 16x PWM
- 8x programowalnych I/O (PIO) do obsługi niestandardowych urządzeń peryferyjnych

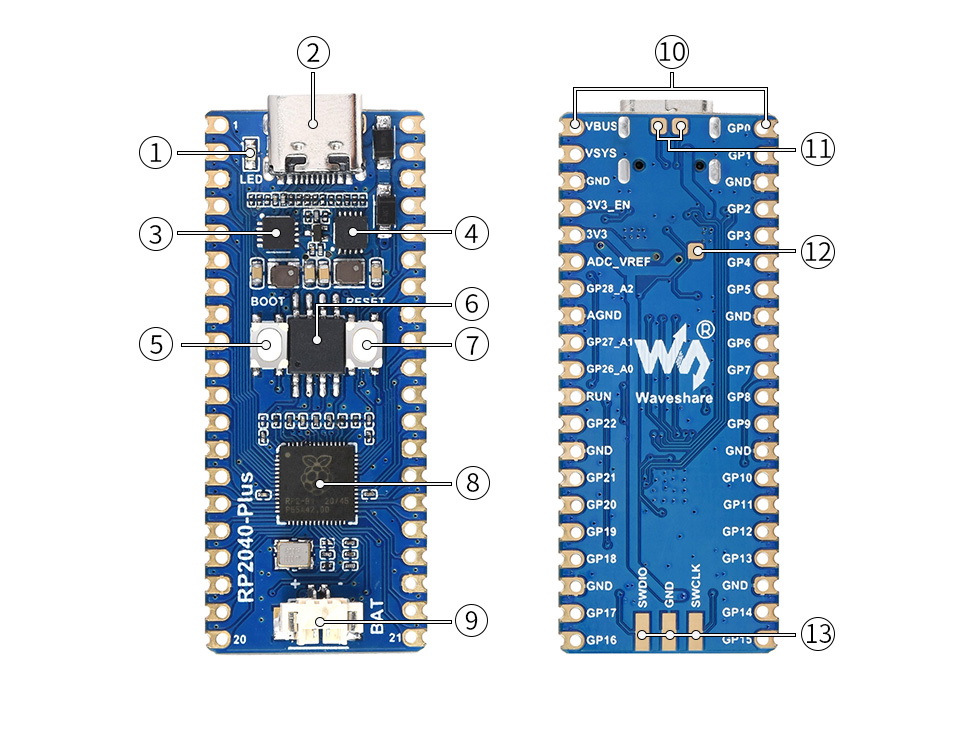

Rozmieszczenie elementów na płytce
- Dioda LED (do dyspozycji użytkownika)
- ETA6096 wysokowydajny menedżer ładowania akumulatorów litowych
- TPS63000 wysokowydajny układ DC-DC buck-boost
- Złącze USB typu C
- Przycisk BOOT
- W25Q128JVSIQ - 16 MB pamięci NOR-Flash
- Przycisk Reset
- Dwurdzeniowy procesor RP2040, częstotliwość pracy do 133 MHz
- Złącze akumulatora MX1.25, na akumulator litowy 3,7 V, umożliwia jednoczesne ładowanie akumulatora i zasilanie płyty
- Wyprowadzenia kompatybilne z Raspberry Pi Pico
- Wyprowadzenia testowe USB łączące się z interfejsem USB
- Wyprowadzenie testowe BOOT łączący się z przyciskiem BOOT
- Wyprowadzenia debuggowania
Rozmieszczenie elementów na płytce.

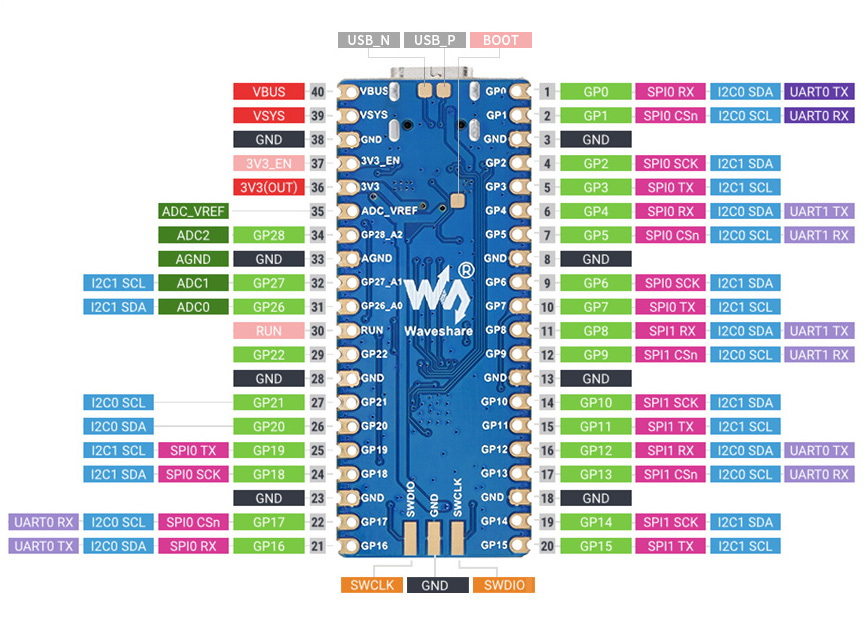

Opis wyprowadzeń.
Opis wyprowadzeń
- Czerwone - piny zasilania
- Czarne - piny masy
- Fioletowe - piny interfejsu komunikacyjnego UART
- Jasno zielone - piny GPIO, PIO i PWM
- Szare - USB
- Ciemno zielone - piny ADC
- Różowe - piny interfejsu SPI
- Pomarańczowe - piny debuggowania
- Różowe - piny System Control
- Niebieskie - piny interfejsu I2C
Specyfikacja techniczna płytki od Waveshare
- Układ: Raspberry Pi RP2040
- Rdzeń: ARM Cortex-M0+ Dual-Core 133 MHz
- Pamięć SRAM: 264 kB
- Wbudowana pamięć Flash: 16 MB
- Wyprowadzenia: 26 wielofunkcyjnych pinów GPIO
- Interfejsy: 2x SPI, 2x I2C, 2x UART, 3x 12-bit ADC, 16x PWM
- Środowisko programistyczne: pakiet SDK C/C++ Raspberry Pi lub MicroPython
- Złącze zasilania: USB typu C
- Wymiary płytki: 51 x 21 mm

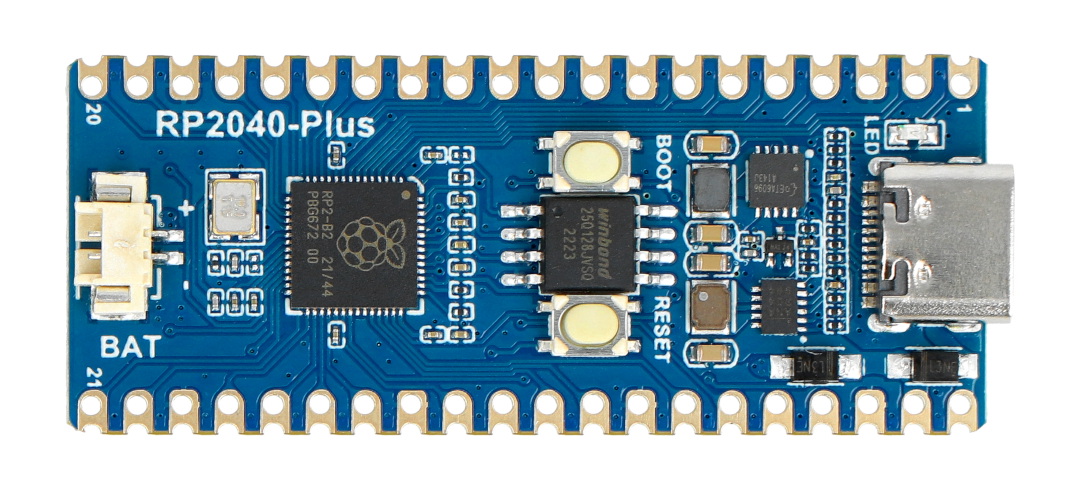

RP2040-Plus z dodatkową pamięcią Flash 16 MB.
