RP2040-ETH Mini - płytka z mikrokontrolerem RP2040 i modułem sieciowym Ethernet - CH9120 - Waveshare 24082

Indeks: WSR-23573
Waveshare RP2040-ETH Mini to niewielka płytka rozwojowa z wbudowanym mikrokontrolerem RP2040, która umożliwia komunikację sieciową za pomocą modułu Ethernet z chipem CH9120 obsługującym protokoły TCP / IP. Płytka zawiera także 14 wielofunkcyjnych pinów GPIO oraz złącze USB typu C.
RP2040-ETH Mini - płytka z mikrokontrolerem RP2040 i modułem sieciowym Ethernet - CH9120 -...
68,00 zł
55,28 zł netto
Zapłać później
Czas oczekiwania: 4-6 tyg.
Chwilowo niedostępny
Producent: Waveshare

Opis produktu: RP2040-ETH Mini - płytka z mikrokontrolerem RP2040 i modułem sieciowym Ethernet - CH9120 - Waveshare 24082

RP2040-ETH Mini to płytka rozwojowa od Waveshare z mikrokontrolerem RP2040, która zawiera wbudowany moduł Ethernet z chipem CH9120, umożliwiający komunikację sieciową przy pomocy protokołów TCP / IP. Mikrokontroler Raspberry Pi RP2040 zawiera dwurdzeniowy procesor ARM Cortex M0+ o taktowaniu do 133 MHz oraz posiada 264 kB pamięci SRAM i 4 MB pamięci Flash, dzięki czemu zapewnia wysoką wydajność obliczeniową modułu. Płytka rozwojowa zawiera także 14 wielofunkcyjnych pinów GPIO, które umożliwiają połączenie z różnymi modułami i czujnikami. Moduł jest programowalny w językach MicroPython, C i C++ i posiada port USB typu C.

Producent przygotował szczegółowy przewodnik użytkownika, który ułatwia rozpoczęcie pracy z modułem.

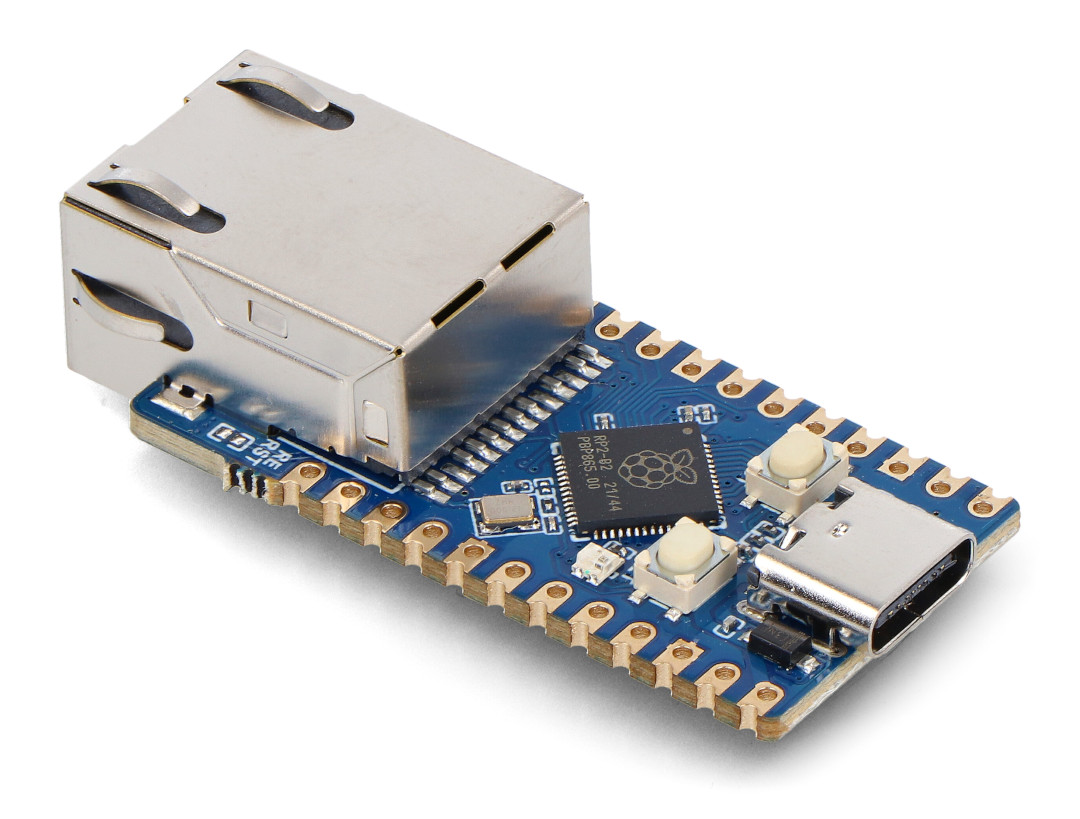

Płytka RP2040-eth mini leży na białym tle.RP2040-ETH Mini - płytka z mikrokontrolerem RP2040 i modułem sieciowym Ethernet - CH9120 - Waveshare 24082.

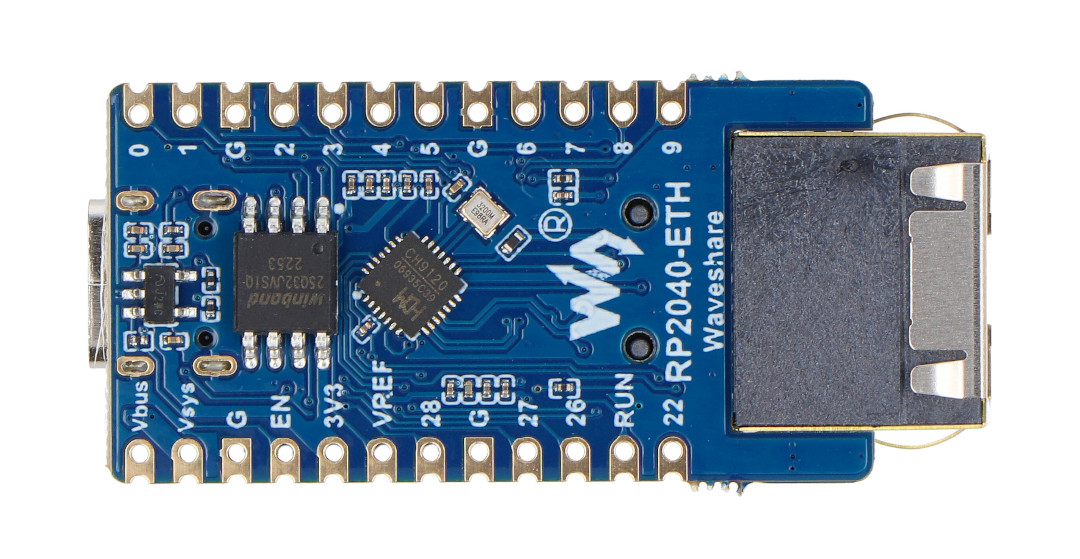

Płytka RP2040-eth mini leży na białym tle z widokiem z góry. Płytka posiada moduł Ethernet z chipem CH9120.

Cechy szczególne płytki

  • Posiada wbudowany moduł Ethernet z chipem CH9120, który umożliwia komunikację sieciową
  • Obsługuje zestaw protokołów komunikacyjnych TCP / IP
  • Posiada wbudowany układ RP2040 z dwurdzeniowym procesorem ARM Cortex M0+ 133 MHz z 264 kB pamięci SRAM i 4 MB pamięci Flash
  • Zawiera 14 wielofunkcyjnych pinów GPIO
  • Jest programowalna w językach C / C++ i MicroPython
  • Posiada port USB typu C i wbudowany czujnik temperatury
  • Jest wyposażona w interfejsy UART, SPI i I2C, które umożliwiają komunikację z różnymi urządzeniami peryferyjnymi

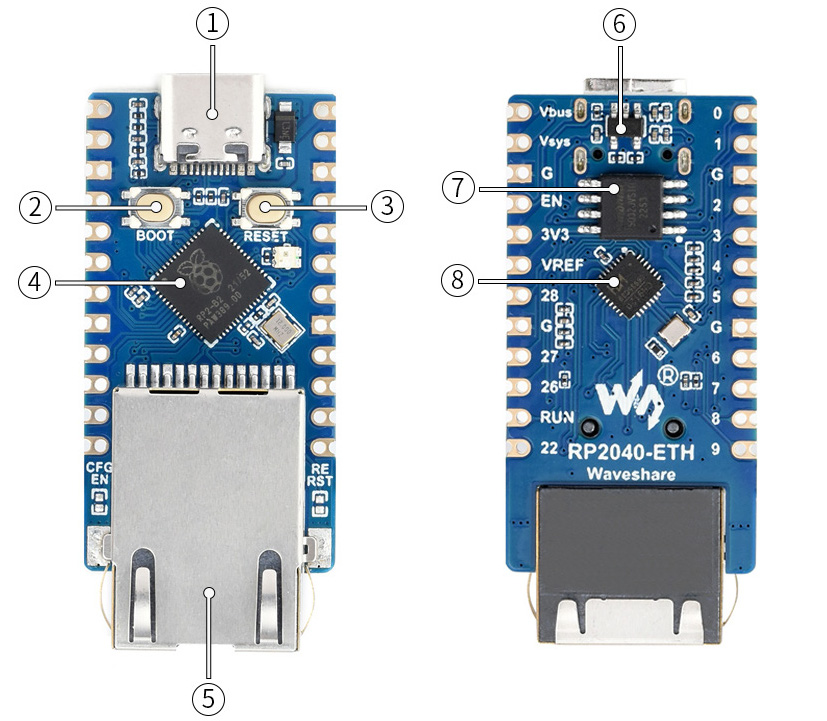

Rozmieszczenie elementów na płytce

  1. Złącze USB typu C
  2. Przycisk BOOT
  3. Przycisk reset
  4. Dwurdzeniowy procesor RP2040, częstotliwość robocza do 133 MHz
  5. Port Ethernet RJ45
  6. Stabilizator napięcia LDO RT9013-33GB
  7. Pamięć W25Q32JVSSIQ 4 MB NOR-Flash
  8. Układ scalony Ethernet CH9120

Rozmieszczenie elementów na płytce RP2040-eth mini.Rozmieszczenie elementów na płytce.

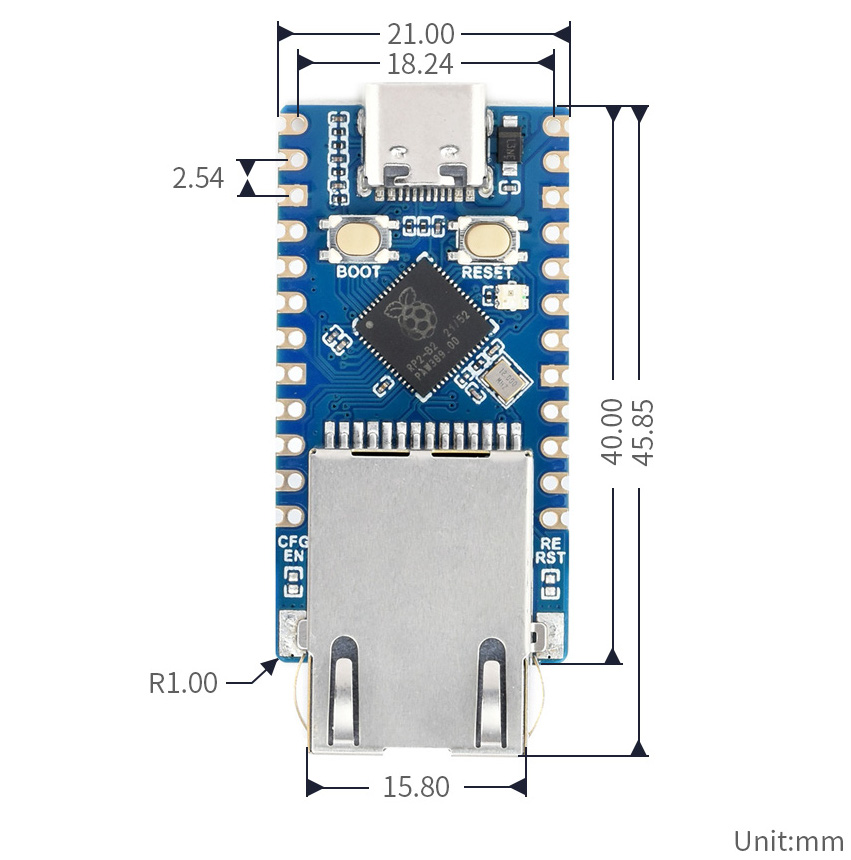

Wymiary płytki RP2040-eth mini.Wymiary płytki.

Specyfikacja techniczna płytki

  • Wbudowany układ: Raspberry Pi RP2040
  • Procesor: ARM Cortex-M0+ Dual-Core 133 MHz
  • Pamięć SRAM: 264 kB
  • Pamięć Flash: 4 MB
  • Chip TCP / IP: CH9120
  • Interfejsy: 1x SPI, 2x I2C, 2x UART, 13x PWM
  • Stabilizator napięcia LDO: RT9013-33GB 500 mA
  • Środowisko programistyczne: pakiet SDK C / C++ Raspberry Pi lub MicroPython
  • Złącze zasilania: USB typu C
  • Wymiary płytki: 45,85 x 21 mm
UC - Mikrokontroler RP2040
UC - Rdzeń ARM Cortex-M0+
UC - Ilość rdzeni 2. Dual Core
UC - Taktowanie 133 MHz
UC - Ethernet Tak
UC - Interfejs USB USB C
Szerokość opakowania 7 cm
Wysokość opakowania 11 cm
Głębokość opakowania 1 cm
Masa opakowania 0.009 kg
