Opis produktu: Pimoroni Pico LiPo 4MB - płytka z mikrokontrolerem RP2040 - Pimoroni PIM578
Pico Lipo to wyprodukowana przez firmę Pimoroni płytka, wyposażona w najwyższej klasy mikrokontroler Raspberry Pi RP2040. Pico LiPo oferuje dużą ilość pamięci flash (4 MB), złącza USB typu C, STEMMA, QT/Qwiic, a także złącza debugowania (JST-SH) oraz wbudowany układ ładowarki akumulatorów Li-Pol.
Płytka jest zasilana i może być programowana poprzez USB-C. Producent udostępnił do wyboru dwie wersje: 4 MB lub 16 MB pamięci flash QSPI (XiP). Płytka została zaprojektowana na wzór Raspberry Pi Pico i posiada ten sam układ i wyprowadzenia co oryginalne Pico stworzone przez fundację Raspberry Pi. Umożliwia to stosowanie wszystkich nakładek i innych dodatków kompatybilnych z Raspberry Pi Pico.

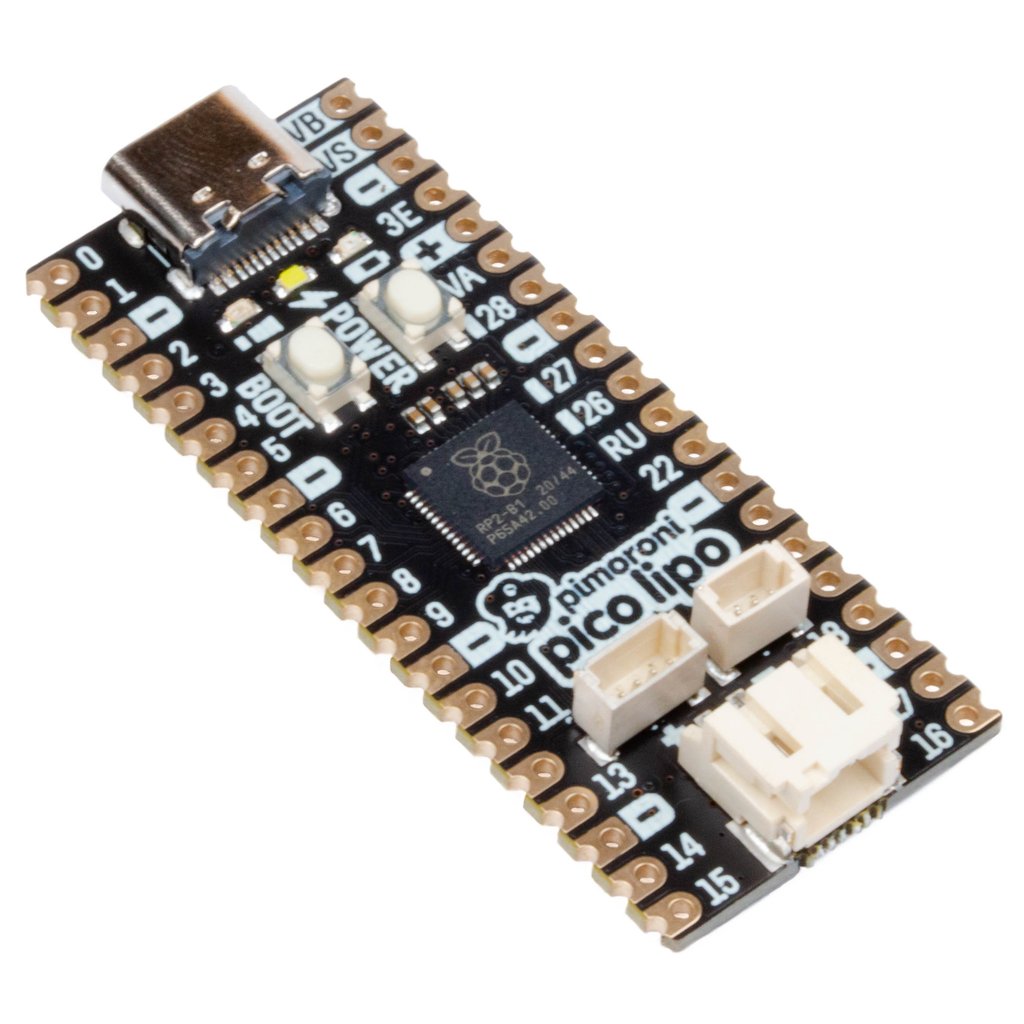

Pimoroni Pico LiPo - płytka z mikrokontrolerem RP2040 - Pimoroni PIM578.

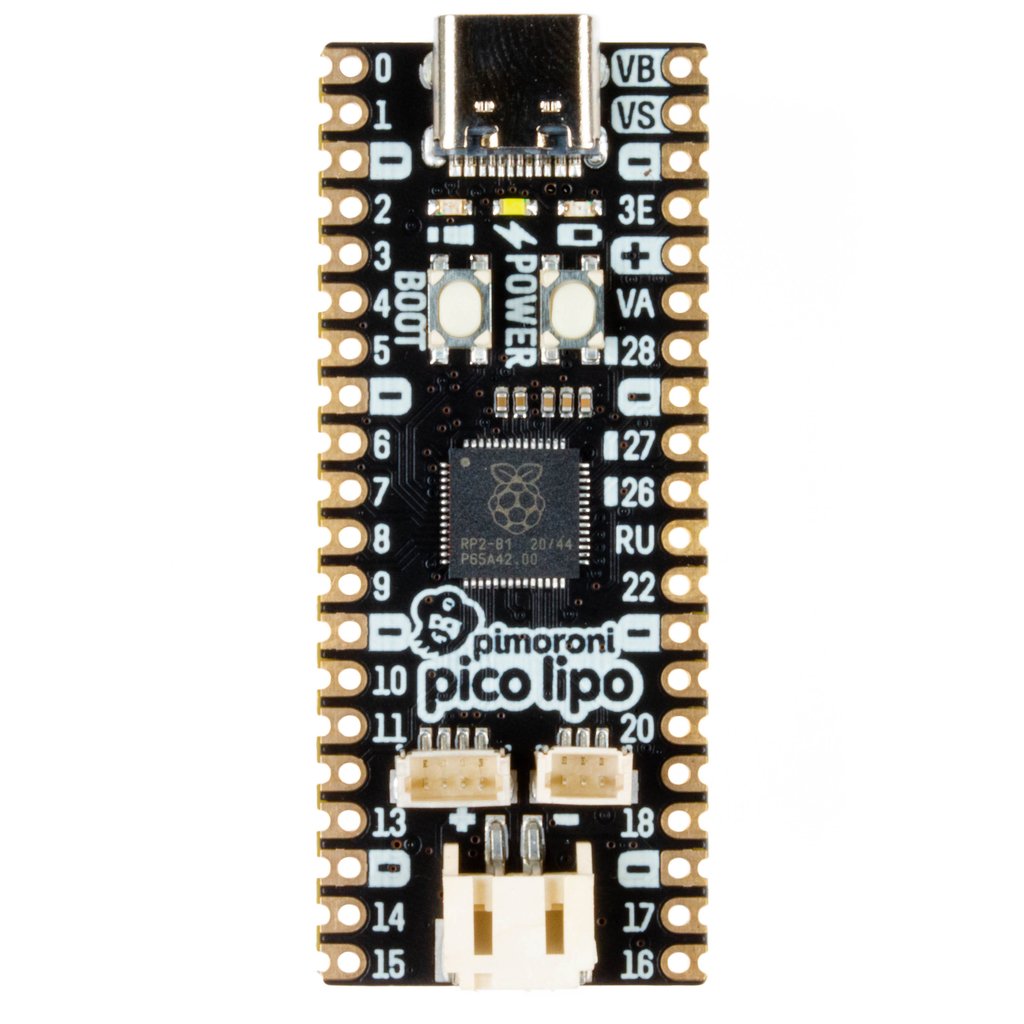

Pimoroni Pico LiPo oparty na RP2040.Specyfikacja techniczna Pimoroni Pico LiPo – 4MB
- Zasilany przez mikrokontroler RP2040
- Procesor: Dual ARM Cortex M0+ działający z częstotliwością do 133 MHz
- 264kB pamięci SRAM
- 4 MB pamięci flash QSPI z obsługą XiP
- Ładowarka MCP73831 z prądem ładowania 215 mA (karta katalogowa)
- Zabezpieczenie baterii: XB6096I2S (karta katalogowa)
- Złącze USB-C do zasilania, programowania oraz przesyłania danych
- 4-stykowe złącze Qw-ST (Qwiic / STEMMA QT)
- 3-pinowe złącze debugowania (JST-SH)
- 2-biegunowe złącze akumulatora JST PH z zaznaczoną biegunowością na płytce
- Przełącznik podstawowego wejścia (podwaja się jako wybór DFU podczas rozruchu)
- Przycisk zasilania
- Wskaźniki LED: zasilania, ładowania i użytkownika
- Wbudowany regulator 3,3V (maksymalny prąd wyjściowy 600 mA)
- Zakres napięcia wejściowego od 3 V do 5,5 V
- Kompatybilny z dodatkami przeznaczonymi do Raspberry Pi Pico
- Wymiary: ok. 53 mm x 21 mm x 8 mm (dł. x szer. x wys., łącznie ze złączami)
Wbudowany układ ładowarki
Pimoroni Pico LiPo posiada również wbudowany układ zarządzania akumulatorami Li-Pol / Li-Ion, dzięki czemu można w łatwy sposób ładować akumulator poprzez złącze JST. Do obwodu ładowarki podłączone są dwie diody LED, które informują o stanie zasilania oraz ładowania.
Rozpoczęcie pracy z Pimoroni Pico LiPo
Moduł programowany jest za pomocą języka C/C++ lub MicroPython w taki sam sposób, jak Raspberry Pi Pico. Więcej informacji można znaleźć w plikach SDK na stronie Raspberry Pi Pico. Możliwe jest również programowanie w CircuitPython, który jest łatwym w użyciu ekosystemem z dużą ilością przykładowych kodów i sterowników do łączenia się z różnymi rodzajami sprzętu. Producent przygotował oprogramowanie CircuitPython oraz przewodnik.
Moduł z wbudowanym układem ładowarki akumulatorów.
