Opis produktu: RP2040-Matrix - płytka z mikrokontrolerem RP2040 i matrycą LED 5 x 5 - Waveshare 24594
RP2040-Matrix od Waveshare to płytka z wbudowaną matrycą LED RGB 5 x 5, która służy do tworzenia przyjaznych dla oka efektów wizualnych. Posiada także 20 pinów GPIO, dzięki którym można rozszerzyć płytkę o dodatkowe moduły i funkcje. Wbudowany układ RP2040 zawiera dwurdzeniowy procesor ARM Cortex M0+ o taktowaniu do 133 MHz, 264 kB pamięci SRAM oraz 2 MB pamięci Flash. Mikrokontroler posiada możliwość łączenia się z różnymi urządzeniami za pomocą dostępnego portu USB typu C i jest kompatybilny z językami programowania MicroPython oraz C / C++ SDK Raspberry Pi.
Producent przygotował szczegółowy przewodnik użytkownika, który ułatwia rozpoczęcie pracy z modułem.
RP2040-Matrix - płytka z mikrokontrolerem RP2040 i matrycą LED 5 x 5 - Waveshare 24594.
RP2040-Matrix posiada matrycę LED RGB 5 x 5.
Cechy szczególne płytki
- Zawiera matrycę LED RGB 5 x 5 do tworzenia efektów wizualnych
- Posiada wbudowany układ RP2040 z dwurdzeniowym procesorem ARM Cortex M0+ 133 MHz, pamięcią SRAM 264 kB i pamięcią Flash 2 MB
- Umożliwia rozszerzenie funkcjonalności modułu dzięki 20 pinom GPIO
- Komunikuje się z innymi urządzeniami za pomocą USB typu C
- Oferuje przejście w tryb uśpienia
- Jest wyposażona w interfejsy UART, SPI i I2C, które umożliwiają komunikację z różnymi urządzeniami peryferyjnymi
Dotykanie diod LED podczas pracy matrycy nie jest zalecane, ponieważ może to doprowadzić do ewentualnych poparzeń i uszkodzenia samych diod.
Rozmieszczenie elementów na płytce
- Złącze USB typu C
- Matryca 5 x 5 LED RGB
- Przycisk BOOT
- Przycisk reset
- Stabilizator napięcia LDO RT9013-33GB, maksymalny prąd 500 mA
- W25Q16JVUXIQ, 2 MB NOR-Flash
- Dwurdzeniowy procesor RP2040, częstotliwość robocza do 133 MHz
Pobór prądu w pełni włączonej matrycy RGB LED wynosi około 350 mA i w związku z tym zaleca się użycie adaptera zasilającego o mocy co najmniej 500 mA, w celu zapewnienia odpowiedniego zasilania dla płytki i uniknięcia problemów z niedoborem mocy.

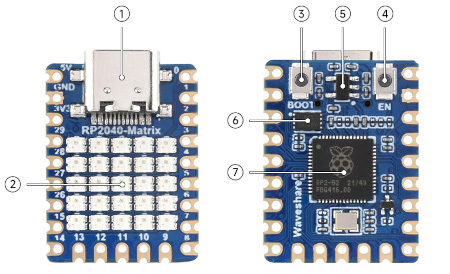

Rozmieszczenie elementów na płytce.

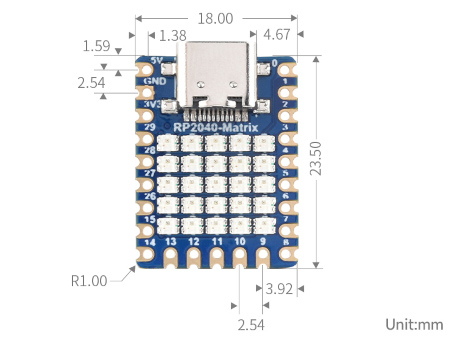

Wymiary modułu.
Specyfikacja techniczna płytki
- Wbudowany układ: Raspberry Pi RP2040
- Procesor: ARM Cortex-M0+ Dual-Core 133 MHz
- Układ matrycy LED RGB: 5 wierszy x 5 kolumn
- Pamięć SRAM: 264 kB
- Pamięć Flash: 2 MB
- Interfejsy: 2x SPI, 2x I2C, 2x UART, 4x ADC 12-bit, 16x PWM
- Stabilizator napięcia LDO: RT9013-33GB 500 mA
- Środowisko programistyczne: pakiet SDK C / C++ Raspberry Pi lub MicroPython
- Złącze zasilania: USB typu C
- Wymiary płytki: 23,5 x 18 mm
Długotrwałe działanie matrycy RGB LED może doprowadzić do przegrzania diod, co ma negatywny wpływ na ich żywotność, a w skrajnych przypadkach może doprowadzić nawet do ich przepalenia, dlatego ważne jest monitorowanie czasu pracy matrycy i korzystanie z trybu o obniżonym zużyciu energii.
