Opis produktu: QT Py RP2040 - płytka z mikrokontrolerem RP2040 - USB - STEMMA QT - Adafruit 4900

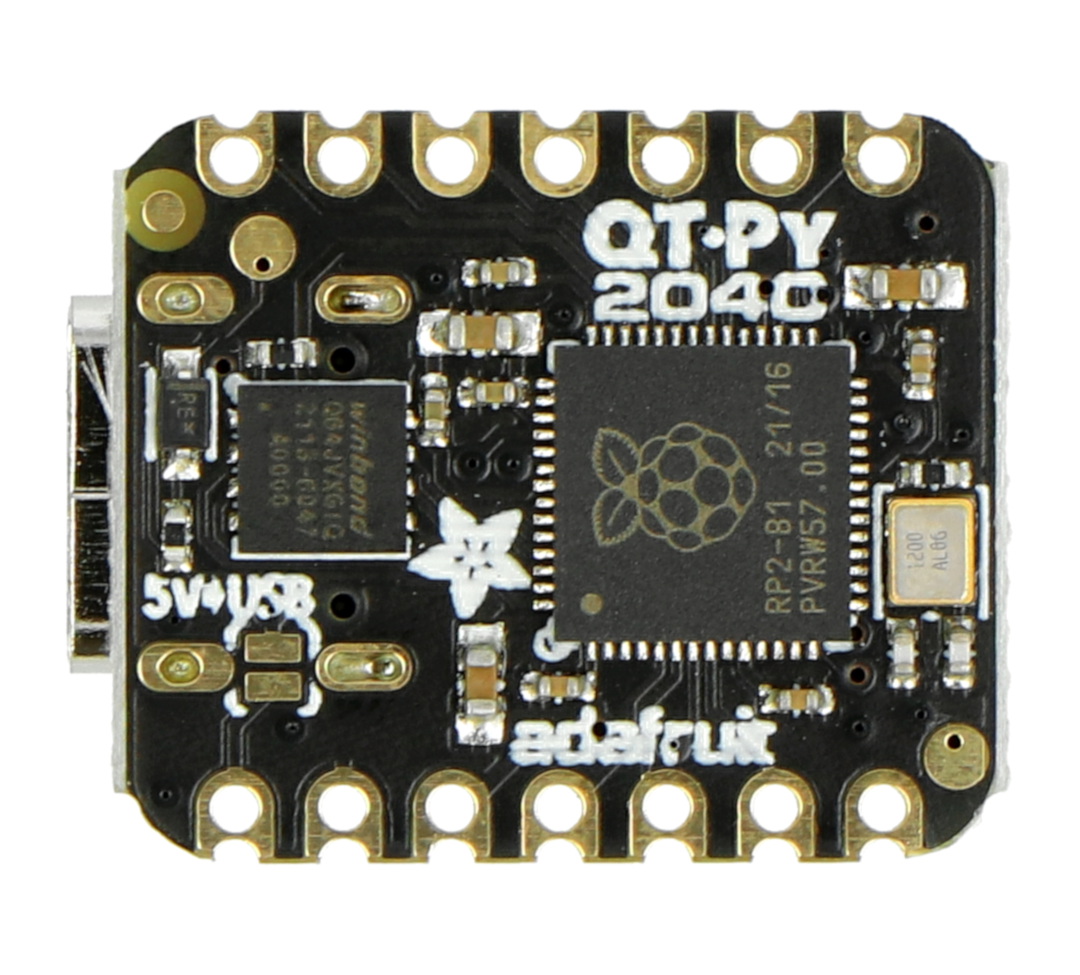

QT Py RP2040 to płytka wyposażona w mikrokontroler RP2040. Produkt firmy Adafruit został wyposażony w układ, który posiada dwa rdzenie ARM Cortex M0+ pracujące z częstotliwością 125 MHz (przy zasilaniu 3,3 V), 264 kB pamięci SRAM, 8 MB pamięci FLASH (przez zewnętrzny układ FLASH QSPI). Posiada także złącza STEMMA QT oraz złącze USB typu C.
Platforma wspiera popularne języki programowania MicroPython, CircuitPython oraz C/C++, które można wgrywać do pamięci za pomocą interfejsu USB przy wykorzystaniu wbudowanego Bootloadera UF2 lub zewnętrznego programatora przez interfejs SWD. Feather RP2040 posiada czerwoną diodę LED i pojedynczą diodę Neopixel RGB, którą można programować za pomocą CircuitPython.
Główne cechy układu RP2040
- Dwa rdzenie ARM Cortex-M0+ z taktowaniem 125 MHz przy zasilaniu 3,3 V
- 264 kB wbudowanej pamięci SRAM
- Obsługa do 16 MB zewnętrznej pamięci Flash za pomocą magistrali QSPI
- W pełni połączona poprzeczka AHB
- Kontroler DMA
- Urządzenia peryferyjne z interpolatorem i dzielnikiem liczb całkowitych
- Programowalny LDO na chipie do generowania napięcia rdzenia
- 2 wbudowane PLL do generowania zegarów, USB i rdzenia

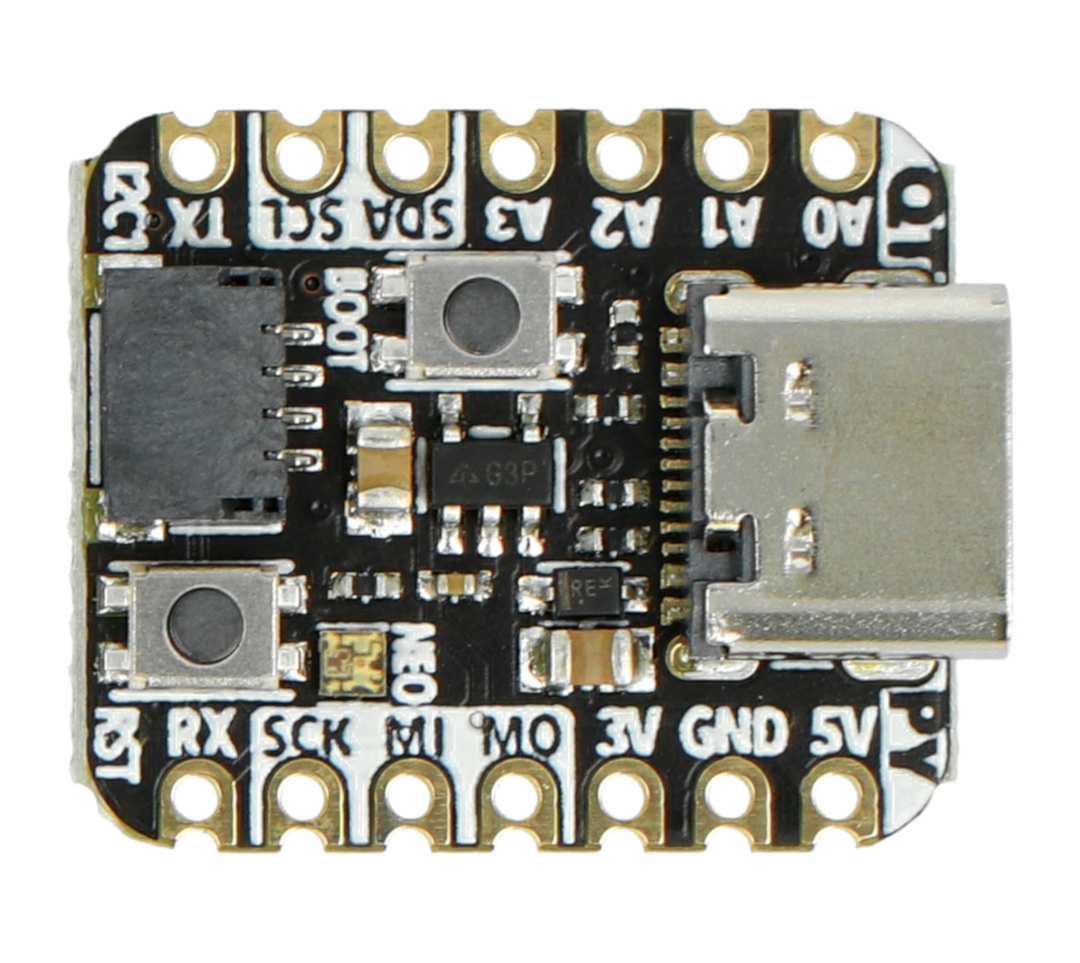

Opis wyprowadzeń QT Py RP2040
QT Py RP2040 posiada złącze STEMMA QT, które zapewnia szybkie i bezproblemowe podłączenie, oraz pola lutownicze, do który należy przylutować złącza goldpin. Wyprowadzenia na płytce są zgodne z zależnością poniżej:
- 3,3, V - pin zasilania 3,3 V
- 5 V - pin zasilania 5 V (podłączony do złącza USB)
- GND - masa układu
- SCL - linia zegara interfejsu I2C
- SDA - linia danych interfejsu I2C
- RX / TX - piny interfejsu UART
- A0/D0.. - piny analogowe/cyfrowe
Producent przygotował szczegółowy przewodnik użytkownika, który zawiera dokładny opis wszystkich elementów znajdujących się na płytce. Sprawdź!
.Wyprowadzeniami są pola lutownicze oraz złącze STEMMA QT.

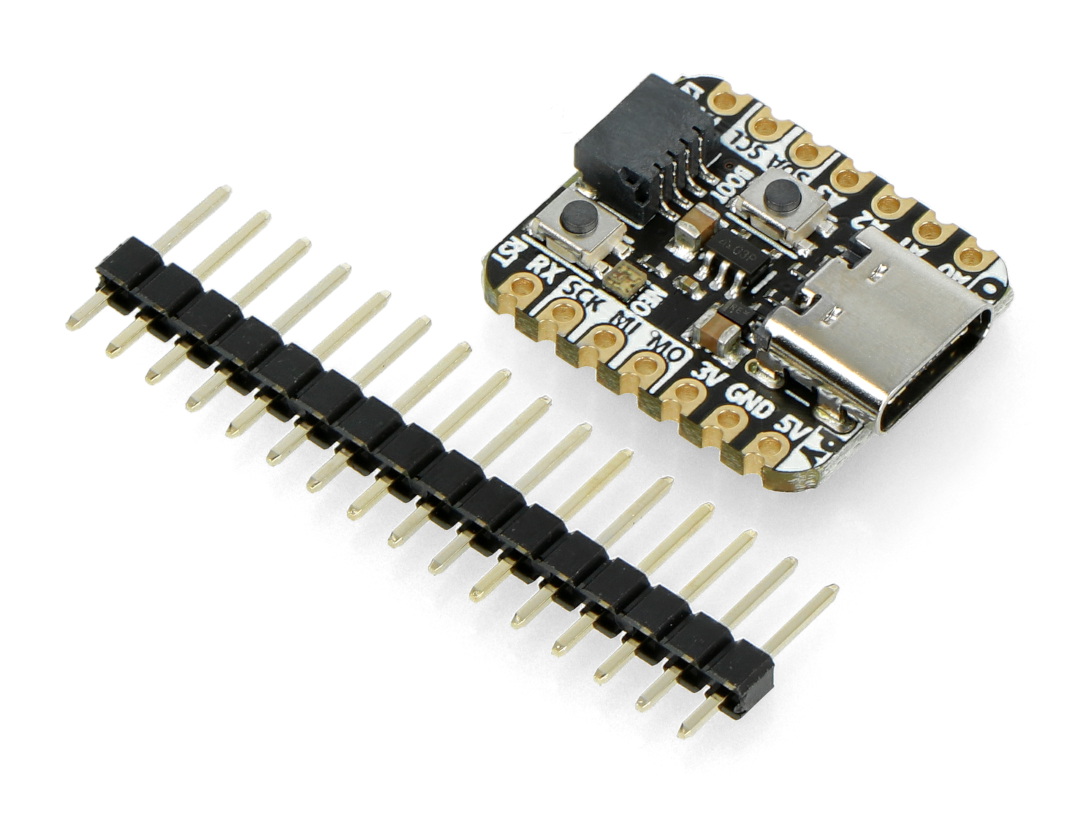

W zestawie także listwa goldpin do samodzielnego wlutowania.
Specyfikacja techniczna QT Py RP2040
- Mikrokontroler: RP2040
- 32-bitowy dwurdzeniowy Cortex M0+
- Pamięć SRAM: 264 kB
- Pamięć Flash: 8 MB
- Brak pamięci EEPROM
- Napięcie zasilania: od 3,3 V do 5 V
- Interfejs komunikacyjny I2C
- Złącze:
- USB typu C
- STEMMA QT
- Wymiary: 21,8 x 17,8 x 5,8 mm
- Masa: 2,2 g
Zawartość zestawu
- QT Py RP2040
- Listwa goldpin - raster 2,54 mm
Złącze STEMMA QT co to jest?
QT Py RP2040 od Adafruit posiada złącze STEMMA QT, które umożliwia podłączanie różnego rodzaju czujników bez konieczności lutowania. To złącze wykorzystuje piny SCL i SDA dla interfejsu komunikacyjnego I2C.
Złącza STEMMA GT to 3 lub 4 pinowe złącza JST PH. Ułatwiają podłączanie i odczyt różnych czujników oraz urządzeń bez konieczności lutowania poszczególnych elementów. STEMMA 4-pin JST PH to większe złącza o rastrze 2,0 mm przeznaczone do I2C. Natomiast złącze 3-pin JST PH jest złączem o rastrze 2,0 mm przeznaczonym do użytku PWM / analogowego / cyfrowego.
