RP2040-One - 4MB Flash - płytka z mikrokontrolerem RP2040 - Waveshare 22809

Indeks: WSR-22398

Moduł od Waveshare z mikrokontrolerem Raspberry RP2040, który jest wykorzystywany także w popularnym Raspberry Pi Pico. RP2040-One posiada dwurdzeniowy procesor ARM Cortex-M0+ o taktowaniu do 133 MHz, płytka wyposażona jest także w 264 kB wbudowanej pamięci SRAM oraz 4 MB pamięci Flash. RP2040-One posiada budowę, która umożliwia lutowanie bezpośrednio do płytek nośnych. Posiada także interfejs USB typu A pozwalający na wpięcie modułu do gniazda komputera w celu zaimplementowania programu.

RP2040-One - 4MB Flash - płytka z mikrokontrolerem RP2040 - Waveshare 22809
26,90 zł
21,87 zł netto
Zapłać później
Dostawa 20 szt. zaplanowana na 2024-12-20
Oczekiwanie na dostawę
Producent: Waveshare

Opis produktu: RP2040-One - 4 MB Flash - płytka z mikrokontrolerem RP2040 - Waveshare 22809

Moduł od Waveshare z mikrokontrolerem Raspberry RP2040, który jest wykorzystywany także w popularnym Raspberry Pi Pico. RP2040-One posiada dwurdzeniowy procesor ARM Cortex-M0+ o taktowaniu do 133 MHz, płytka wyposażona jest także w 264 kB wbudowanej pamięci SRAM oraz 4 MB pamięci Flash. RP2040-One posiada budowę, która umożliwia lutowanie bezpośrednio do płytek nośnych. Posiada także interfejs USB typu A pozwalający na wpięcie modułu do gniazda komputera w celu zaimplementowania programu.

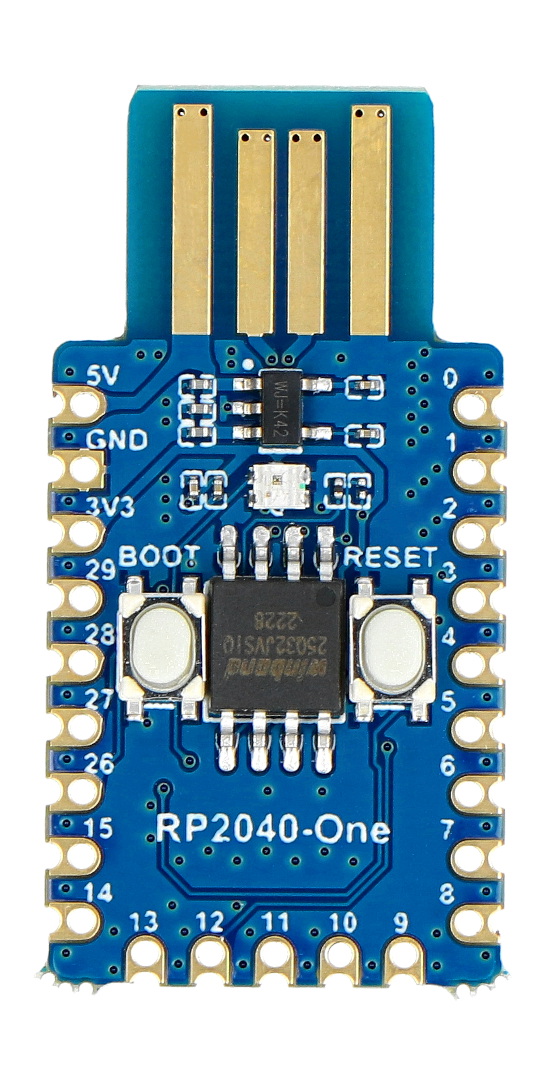

RP2040-One - 4 MB Flash - płytka z mikrokontrolerem RP2040 - Waveshare 22809

RP2040-One - 4 MB Flash - płytka z mikrokontrolerem RP2040 - Waveshare 22809.

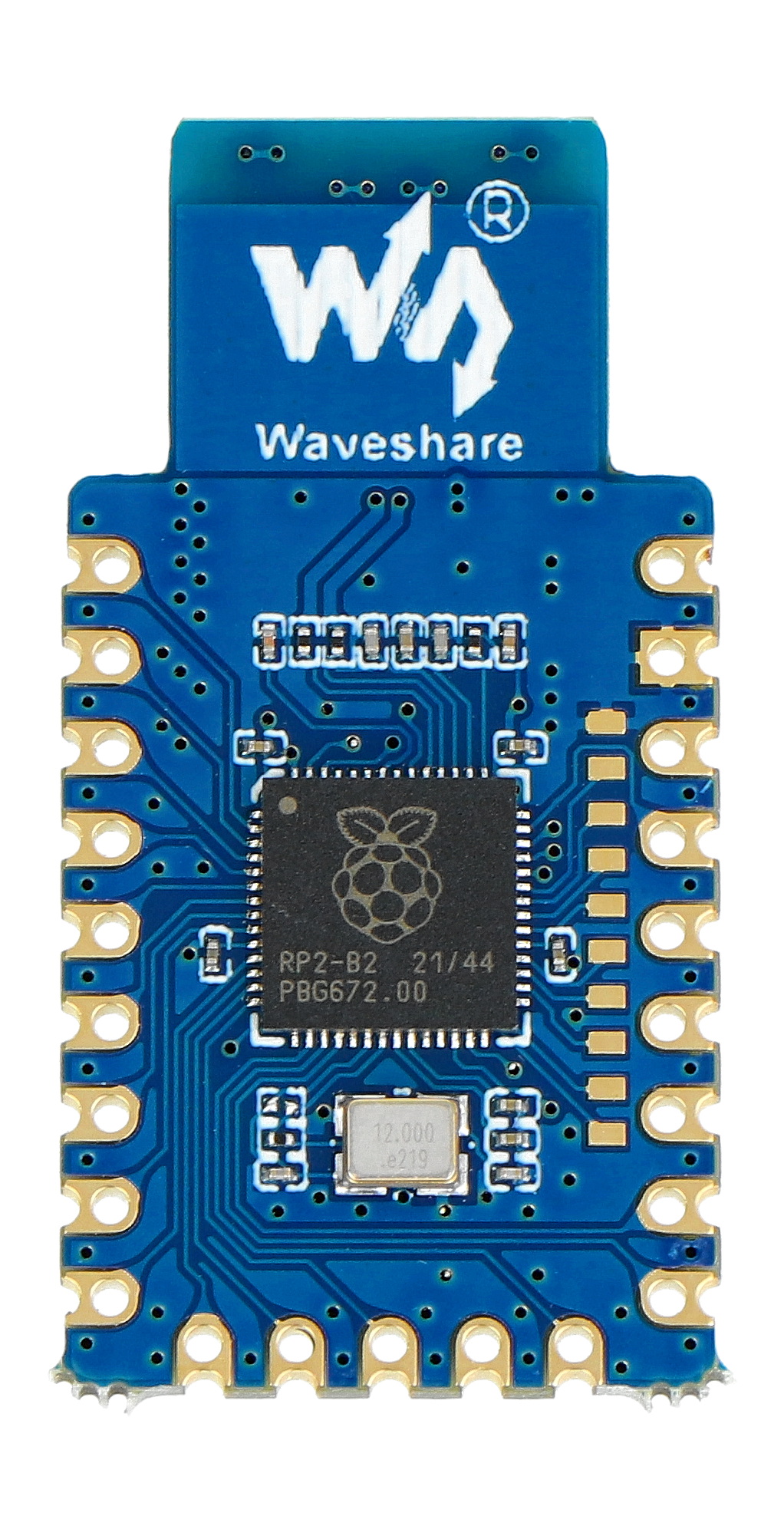

RP2040-One z mikrokontrolerem od Fundacji Raspberry Pi.

RP2040-One z mikrokontrolerem od Fundacji Raspberry Pi.

Cechy szczególne RP2040-One

  • Wbudowany układ mikrokontrolera RP2040 zaprojektowany przez Raspberry Pi w Wielkiej Brytanii
  • Dwurdzeniowy procesor ARM Cortex M0+ z taktowaniem do 133 MHz
  • 264 kB pamięci SRAM i 4 MB wbudowanej pamięci Flash
  • Konstrukcja umożliwiająca lutowanie bezpośrednio do płytek nośnych
  • Interfejs USB 1.1 z obsługą urządzeń i hostów
  • Programowanie metodą Drag-and-drop przy użyciu pamięci masowej przez USB
  • 29 wielofunkcyjnych pinów GPIO
  • 2x SPI, 2x I2C, 2x UART, 4x 12-bitowy ADC, 16x PWM
  • Programowany za pomocą języka C/C++ i MicroPython

Producent przygotował także szczegółowy przewodnik użytkownika, który znacząco ułatwia pracę z modułem.

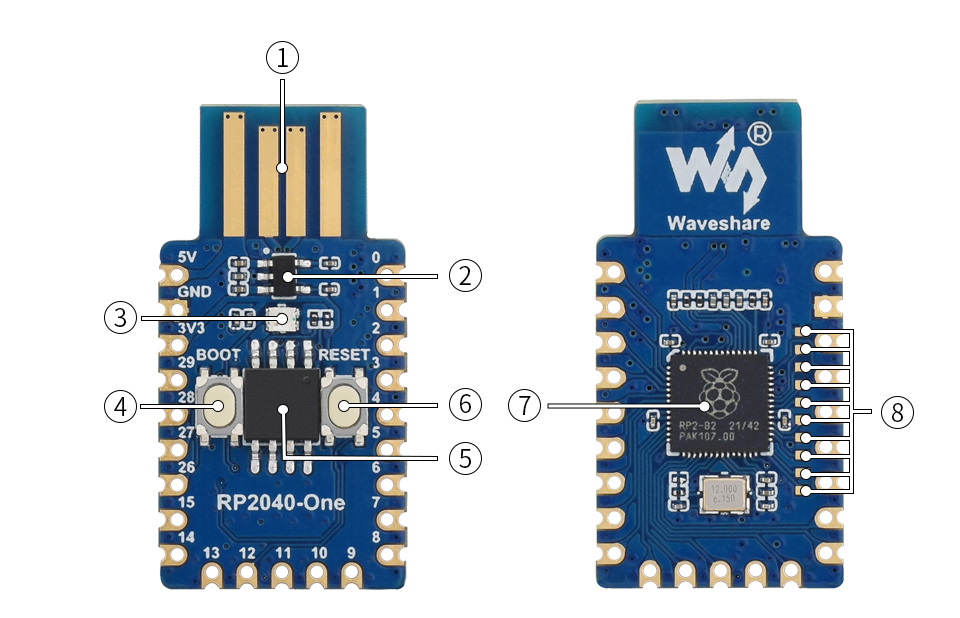

Rozmieszczenie elementów

  1. Port USB A
  2. Układ RT9013-33GB - 500 mA ultraszybki LDO
  3. Dioda RGB WS2812
  4. Przycisk BOOT (naciśnij go podczas resetowania, aby przejść do trybu pobierania)
  5. W25Q32JVSSIQ - 4MB NOR-Flash
  6. Przycisk reset
  7. Dwurdzeniowy procesor RP2040, częstotliwość taktowania do 133 MHz
  8. Wyprowadzenia RP2040
Rozmieszczenie elementów.

Rozmieszczenie elementów.

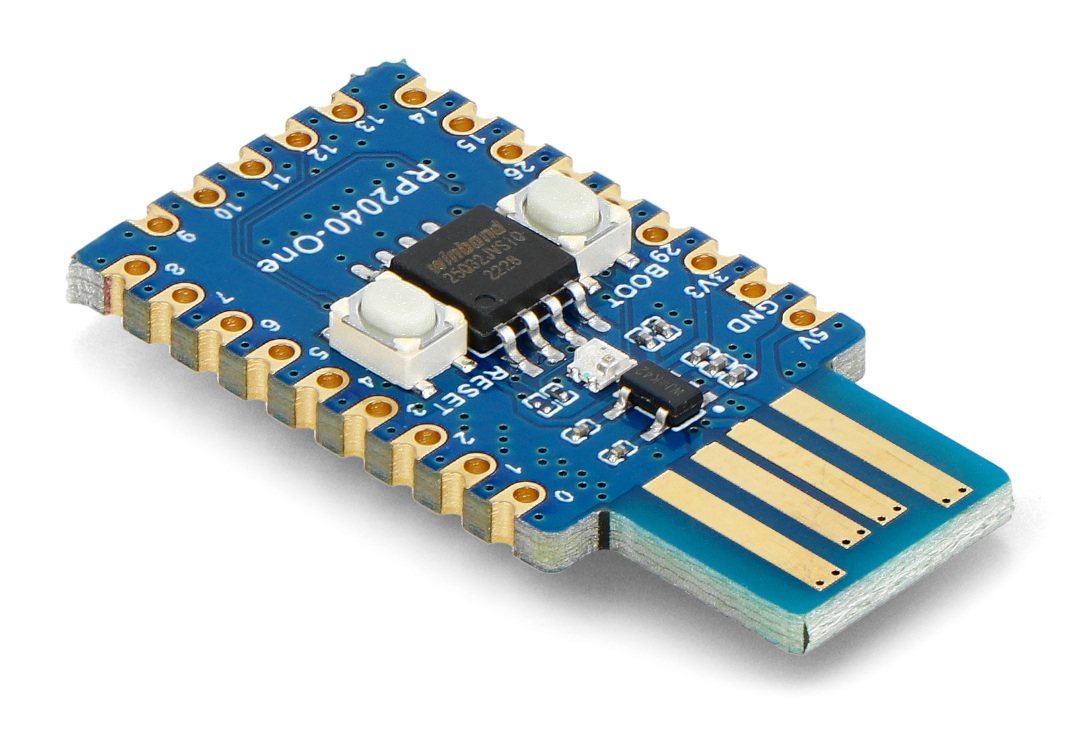

Moduł został wyposażony w 26 wyprowadzeń GPIO.Moduł został wyposażony w 26 wyprowadzeń GPIO.

Specyfikacja techniczna RP2040-One

  • Układ: Raspberry Pi RP2040
  • Rdzeń: ARM Cortex-M0+ Dual-Core 133 MHz
  • Pamięć SRAM: 264 kB
  • Wbudowana pamięć Flash: 4 MB
  • Wyprowadzenia: 29 wielofunkcyjnych pinów GPIO
  • Interfejsy:2x SPI, 2x I2C, 2x UART, 4x 12-bitowy ADC, 16x PWM
  • Środowisko programistyczne: pakiet SDK C/C++ Raspberry Pi lub MicroPython
  • Interfejs: USB typu A
  • Wymiary płytki: 51 x 21 mm
  • Wymiary modułu (bez złącza USB): 25,5 x 18 mm
  • Całkowite wymiary modułu: 35,5 x 18 mm
UC - Mikrokontroler RP2040
UC - Rdzeń ARM Cortex-M0+
UC - Pamięć Flash 4 MB
UC - Ilość rdzeni 2. Dual Core
UC - Taktowanie 133 MHz
Szerokość opakowania 7 cm
Wysokość opakowania 9 cm
Głębokość opakowania 0.5 cm
Masa opakowania 0.004 kg
