Opis produktu: AXU2CGA - płytka rozwojowa - AMD Zynq US+ MPSoC ZU2CG
ALINX AXU2CGA to zaawansowana platforma deweloperska wyposażona w układ AMD Zynq UltraScale+ MPSoC XCZU2CG-1SFVC784E. Łączy wydajny system procesorowy PS z programowalną logiką PL, dzięki czemu umożliwia jednoczesne uruchamianie rozbudowanego oprogramowania, realizację zadań czasu rzeczywistego oraz sprzętową akcelerację algorytmów. Płytka została wyposażona w 1 GB pamięci DDR4, pamięć QSPI Flash, interfejs PCIe, Gigabit Ethernet, mini DisplayPort, porty USB oraz dwa złącza kamer MIPI. Dwa 40-pinowe porty rozszerzeń pozwalają podłączać wyświetlacze, szybkie przetworniki, moduły komunikacyjne i inne urządzenia peryferyjne. AXU2CGA może stanowić bazę systemów sztucznej inteligencji, przetwarzania sygnałów, sterowania ruchem, transmisji wideo i automatyki przemysłowej.

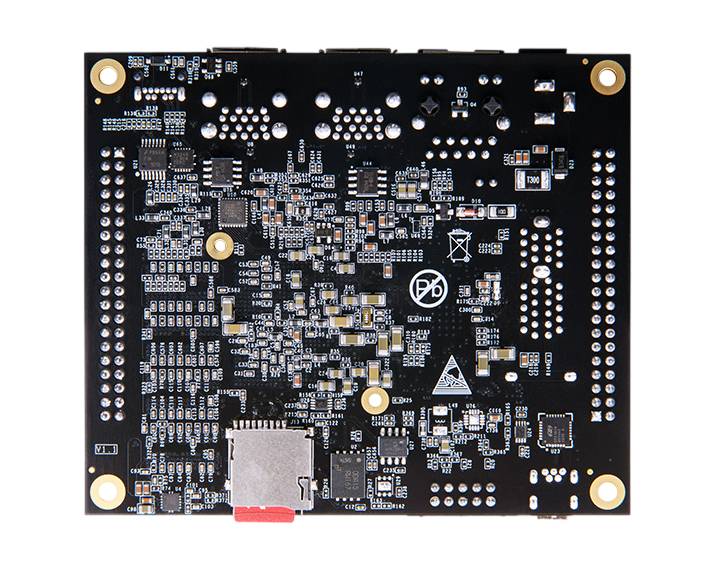

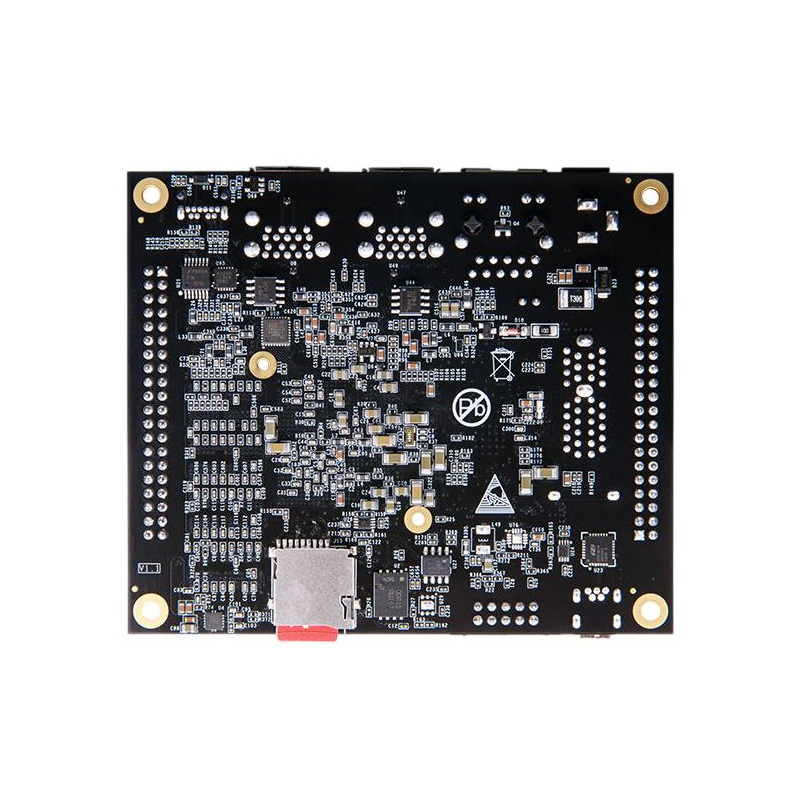

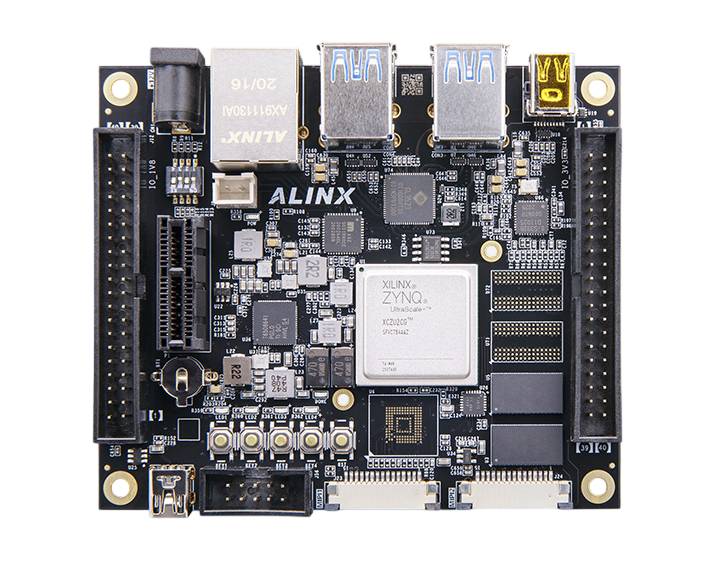

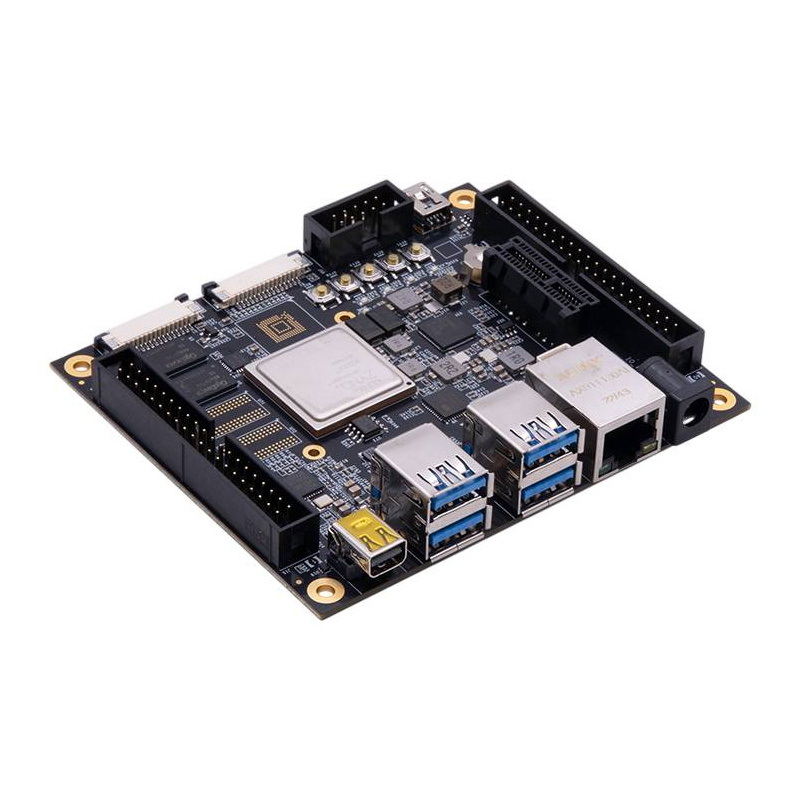

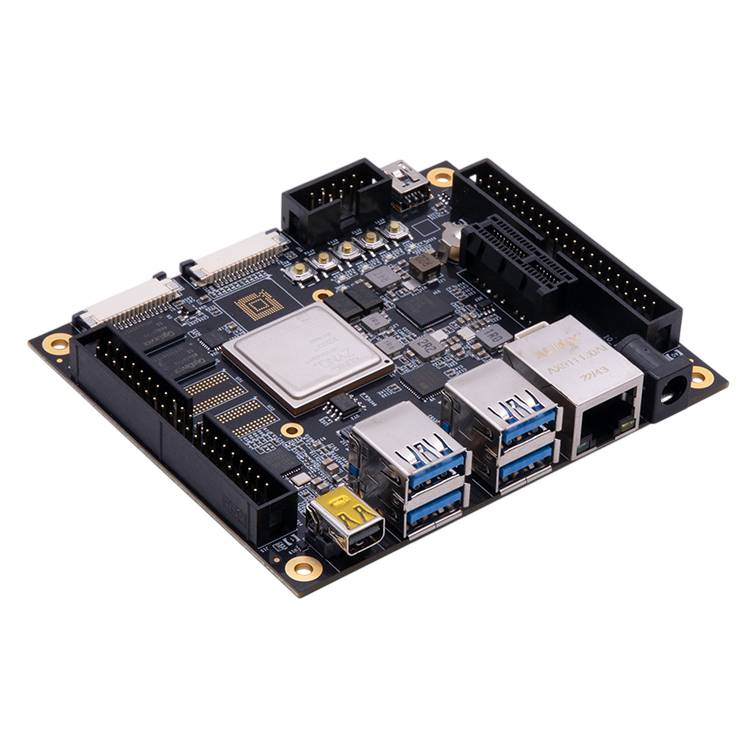

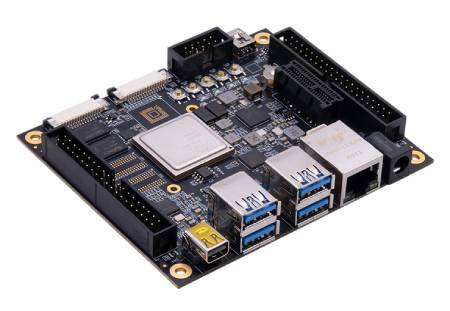

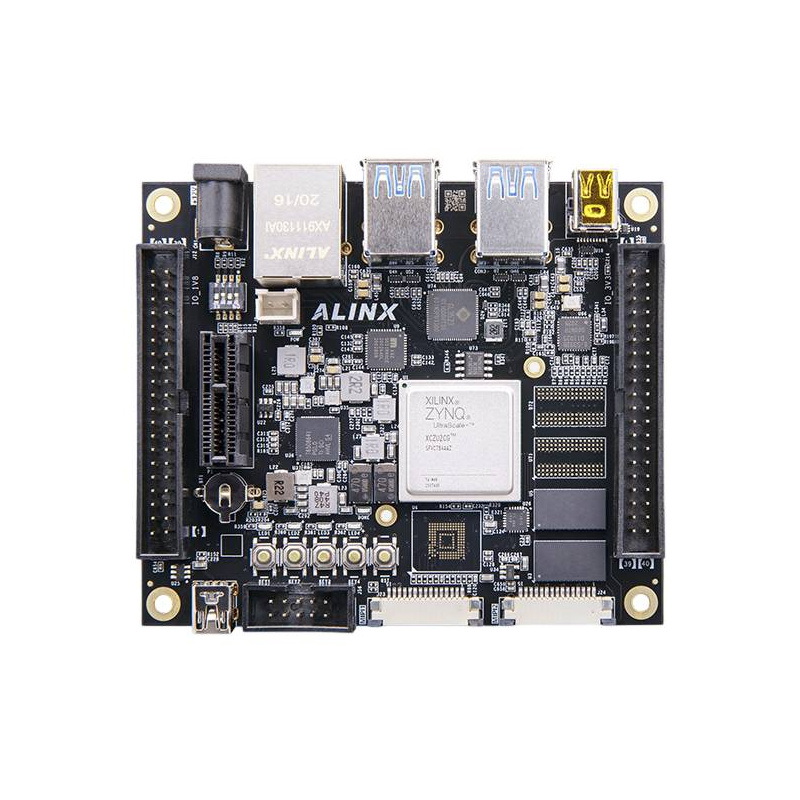

AXU2CGA - płytka rozwojowa - AMD Zynq US+ MPSoC ZU2CG.
ALINX AXU2CGA może być wykorzystywana jako platforma edukacyjna, prototypowa lub baza urządzenia docelowego.
Główne cechy płytki ALINX AXU2CGA
- AMD Zynq UltraScale+ MPSoC XCZU2CG: połączenie procesorów aplikacyjnych, rdzeni czasu rzeczywistego i programowalnej logiki FPGA
- Dwurdzeniowy ARM Cortex-A53 do 1,2 GHz: obsługa systemów operacyjnych, aplikacji użytkownika i rozbudowanych interfejsów
- Dwurdzeniowy ARM Cortex-R5F: realizacja zadań czasu rzeczywistego i funkcji sterujących
- Programowalna logika FPGA 16 nm FinFET+: sprzętowa akceleracja algorytmów i równoległe przetwarzanie danych
- 1 GB pamięci DDR4 SDRAM: szybka pamięć operacyjna części procesorowej PS z 32-bitową magistralą
- 32 MB pamięci QSPI Flash: przechowywanie bootloadera, konfiguracji i danych systemowych
- PCIe Gen2 x1: szybka komunikacja z komputerem lub systemem nadrzędnym
- Gigabit Ethernet: przewodowa transmisja sieciowa z prędkością do 1000 Mb/s
- Mini DisplayPort: cyfrowe wyjście obrazu z części procesorowej
- Dwa porty USB 3.0 i dwa porty USB 2.0: obsługa urządzeń peryferyjnych oraz szybkiej transmisji danych
- Dwa złącza kamer MIPI: podłączanie modułów obrazowania do części programowalnej
- Dwa 40-pinowe porty rozszerzeń: po 34 linie IO do współpracy z modułami zewnętrznymi
- Gniazdo microSD: uruchamianie systemu i przechowywanie danych
- UART i JTAG: komunikacja diagnostyczna, programowanie i debugowanie
- Kompaktowe wymiary 100 x 85 mm: rozbudowane możliwości przy niewielkim rozmiarze płytki

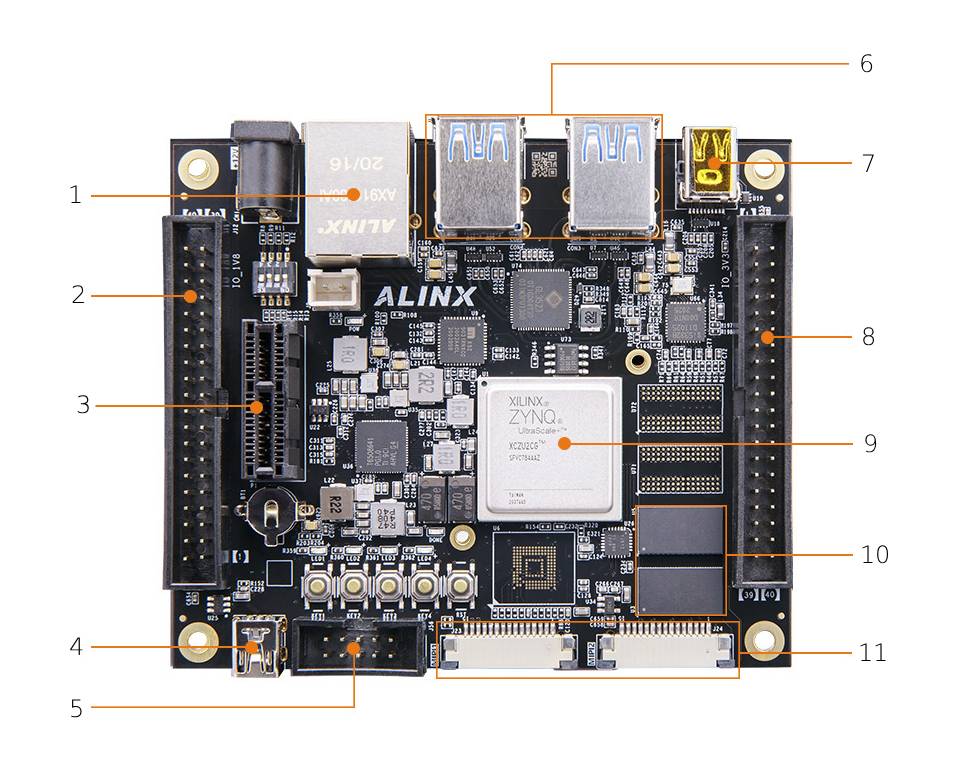

Elementy i złącza znajdujące się na płytce AXU2CGA
Płytka ALINX AXU2CGA została wyposażona w rozbudowany zestaw interfejsów komunikacyjnych, złączy rozszerzeń i elementów sterujących. Na płytce znajdują się:
- Złącze Gigabit Ethernet
- 40-pinowy port rozszerzeń
- Złącze PCIe x1
- Interfejs UART
- Złącze JTAG
- Dwa porty USB 3.0 + dwa porty USB 2.0
- Mini DisplayPort
- 40-pinowy port rozszerzeń
- Układ XCZU2CG
- 1 GB pamięci DDR4
- Dwa złącza kamer MIPI

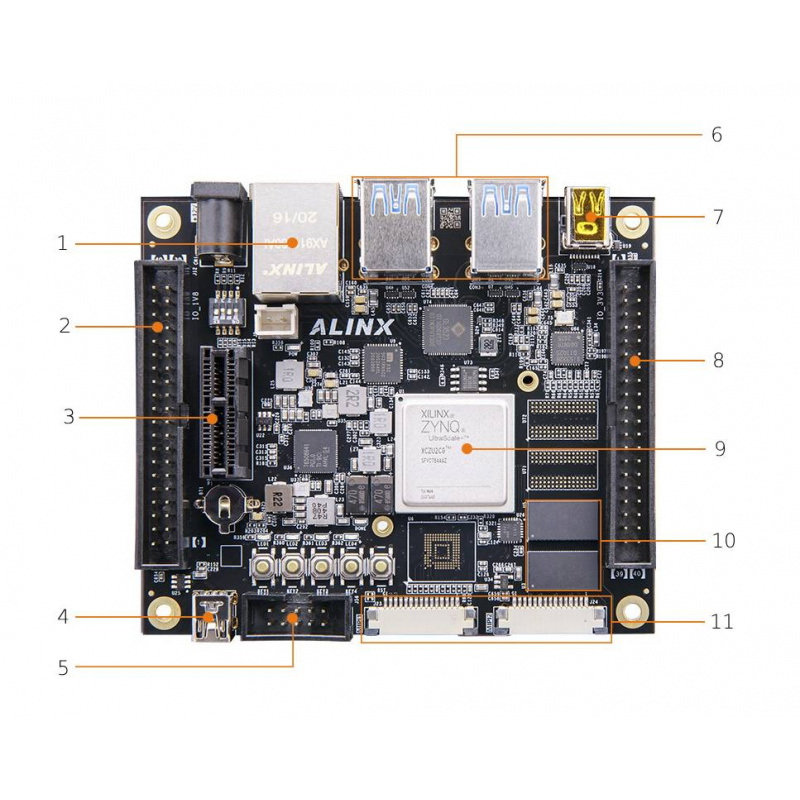

Rozmieszczenie elementów na płytce.
Wielordzeniowa architektura ARM, programowalna logika i bogaty zestaw interfejsów pozwalają tworzyć systemy wymagające dużej wydajności, pracy w czasie rzeczywistym i obsługi szybkich strumieni danych.
AMD Zynq UltraScale+ MPSoC ZU2CG - procesory ARM i FPGA w jednym układzie
Sercem platformy jest AMD Zynq UltraScale+ MPSoC XCZU2CG-1SFVC784E. Układ integruje dwa rdzenie ARM Cortex-A53 przeznaczone do uruchamiania systemów operacyjnych i aplikacji oraz dwa rdzenie Cortex-R5F do obsługi zadań wymagających przewidywalnego czasu reakcji. Takie połączenie pozwala rozdzielić funkcje interfejsu, komunikacji i analizy danych od krytycznych operacji sterujących. Programowalna część PL została wykonana w technologii 16 nm FinFET+ i umożliwia tworzenie własnych bloków sprzętowych, interfejsów, filtrów cyfrowych oraz akceleratorów. Układ oferuje około 103 tys. komórek logicznych, 47 tys. tablic LUT, 94 tys. przerzutników oraz 240 bloków mnożąco-akumulujących. Dzięki temu może realizować równoległe przetwarzanie obrazu, sygnałów i strumieni danych przy małych opóźnieniach. Architektura MPSoC pozwala połączyć elastyczność programowania procesorowego z wydajnością dedykowanej logiki sprzętowej. AXU2CGA sprawdzi się więc w projektach wymagających jednoczesnej obsługi Linuxa, sterowania czasu rzeczywistego i akceleracji FPGA.
| Specyfikacja techniczna AXU2CGA | |
|---|---|
| Układ główny | AMD Zynq UltraScale+ MPSoC ZU2CG |
| Wariant układu | XCZU2CG-1SFVC784E |
| Procesor aplikacyjny | dwurdzeniowy ARM Cortex-A53 |
| Maksymalna częstotliwość procesora Cortex-A53 | do 1,2 GHz |
| Pamięć podręczna L1 procesora Cortex-A53 | 32 kB dla instrukcji i 32 kB dla danych na rdzeń |
| Pamięć podręczna L2 | 1 MB współdzielona przez dwa rdzenie Cortex-A53 |
| Procesor czasu rzeczywistego | dwurdzeniowy ARM Cortex-R5F |
| Maksymalna częstotliwość procesora Cortex-R5F według strony produktu | do 533 MHz |
| Maksymalna częstotliwość procesora Cortex-R5F według instrukcji | do 500 MHz |
| Pamięć TCM procesora Cortex-R5F | 128 kB na rdzeń |
| Technologia programowalnej logiki | 16 nm FinFET+ |
| Liczba komórek logicznych | około 103 tys. |
| Liczba tablic LUT | około 47 tys. |
| Liczba przerzutników | około 94 tys. |
| Pamięć Block RAM | około 5,3 Mb |
| Liczba bloków DSP 18 x 25 MACC | 240 |
| Pamięć RAM | 1 GB DDR4 SDRAM |
| Szerokość magistrali pamięci DDR4 | 32 bity |
| Maksymalna częstotliwość pracy pamięci DDR4 | do 1200 MHz |
| Maksymalna szybkość transmisji pamięci DDR4 | do 2400 Mb/s |
| Pamięć nieulotna | 32 MB QSPI Flash |
| Pamięć eMMC | brak w wariancie AXU2CGA |
| Interfejs PCIe | 1 x PCIe Gen2 x1 |
| Interfejs sieciowy | 1 x Gigabit Ethernet |
| Interfejs szeregowy | 1 x USB UART |
| Porty USB | 2 x USB 3.0 oraz 2 x USB 2.0 |
| Wyjście obrazu | 1 x Mini DisplayPort |
| Złącza kamer | 2 x MIPI, po 2 linie |
| Porty rozszerzeń | 2 x 40 pinów |
| Raster portów rozszerzeń | 2,54 mm |
| Liczba linii IO na port rozszerzeń | 34 |
| Gniazdo karty pamięci | 1 x microSD |
| Pamięć EEPROM | 1 x 24LC04 |
| Interfejs programowania | 1 x JTAG |
| Diody użytkownika | 4 x PL LED |
| Przyciski | 1 x Reset oraz 4 x PL KEY |
| Złącze wentylatora | interfejs ALINX z regulacją PWM |
| Napięcie zasilania | 12 V |
| Zalecany prąd zasilacza według instrukcji | 2 A |
| Wymiary | 100 x 85 mm |
