Indeks: ALX-29039
EAN: 5904422389109

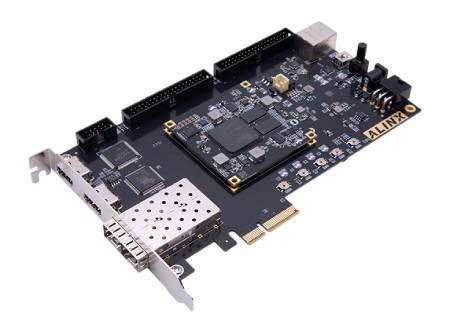

AX7A035B - płytka rozwojowa FPGA - AMD Artix 7 XC7A35T

ALINX AX7A035B to wydajna płytka rozwojowa FPGA z układem AMD Artix 7 XC7A35T, złożona z modułu SoM AC7A035 oraz płyty bazowej. Oferuje 1 GB pamięci DDR3, 16 MB pamięci QSPI Flash, PCIe, dwa porty SFP+, Gigabit Ethernet oraz wejście i wyjście HDMI. Bogaty zestaw interfejsów sprawia, że platforma nadaje się do komunikacji wysokiej prędkości, przetwarzania obrazu, analizy danych i automatyki przemysłowej.

Cena:
Cena netto:
Ilość

Kupuj, śledź i odbieraj z apką InPost! Więcej

Zaufało nam już ponad 500 000 klientów. U nas masz:



wysyłkę tego samego dnia przy produktach z oznaczeniem „Wysyłka 24h”



własny serwis w Polsce



30 dni na zwrot i darmową dostawę w Polsce od 500 zł



4,9/5 w TrustMate i 4,9/5 w Google (prawie 4000 opinii)



fakturę VAT, leasing i raty dla firm

Dla firm



indywidualna wycena przy większych ilościach



leasing i raty od 1000 zł



faktura VAT

Dla szkół i uczelni



0% VAT na wybrane produkty



faktura z terminem płatności



pomoc w doborze zestawów do pracowni

Złóż zapytanie ofertowe - odpowiadamy szybko.

Opis produktu: AX7A035B - płytka rozwojowa FPGA - AMD Artix 7 XC7A35T

ALINX AX7A035B to zaawansowana platforma deweloperska przeznaczona do projektowania systemów cyfrowych wykorzystujących programowalną logikę FPGA. Jej podstawę stanowi moduł SoM AC7A035 z układem AMD Artix 7 XC7A35T-2FGG484I, pamięcią DDR3 i pamięcią QSPI Flash, połączony z rozbudowaną płytą bazową. Platforma udostępnia interfejs PCIe, dwa porty SFP+, Gigabit Ethernet, wejście i wyjście HDMI, UART, microSD oraz dwa 40-pinowe porty rozszerzeń. Umożliwia to realizację projektów związanych z szybką transmisją danych, komunikacją światłowodową, analizą obrazu i sterowaniem przemysłowym. Modułowa konstrukcja pozwala również wykorzystać moduł AC7A035 niezależnie we własnym urządzeniu.

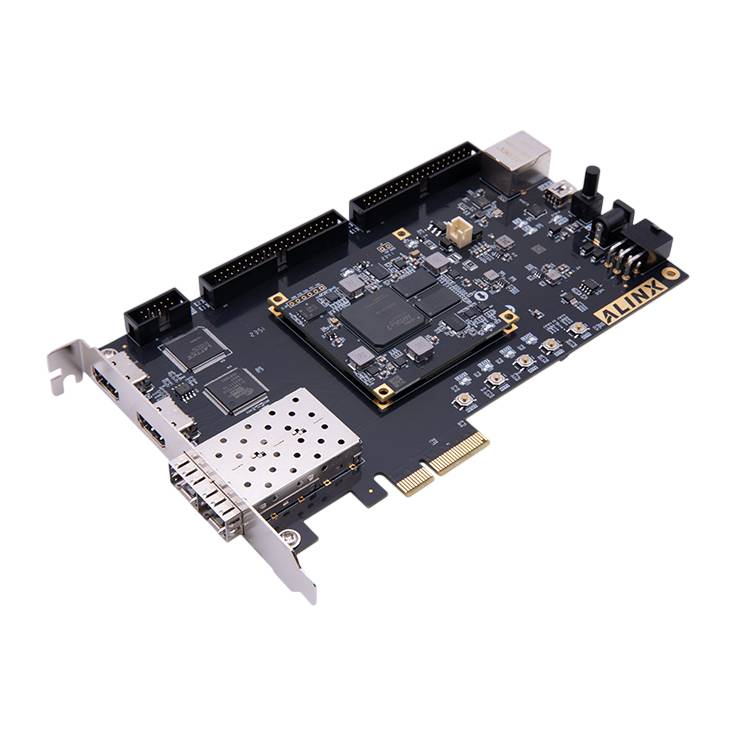

AX7A035B - płytka rozwojowa FPGA - AMD Artix 7 XC7A35T

AX7A035B - płytka rozwojowa FPGA - AMD Artix 7 XC7A35T.

AX7A035B - płytka rozwojowa FPGA - AMD Artix 7 XC7A35T

Połączenie układu FPGA, pamięci DDR3 oraz szybkich interfejsów komunikacyjnych umożliwia realizację projektów wymagających przetwarzania równoległego i przewidywalnego czasu reakcji.

Główne cechy płytki ALINX AX7A035B

  • Układ AMD Artix 7 XC7A35T: wydajna i energooszczędna logika FPGA wykonana w technologii 28 nm
  • Modułowa konstrukcja SoM: moduł AC7A035 jest połączony z płytą bazową za pomocą czterech złączy Panasonic board-to-board
  • 1 GB pamięci DDR3 SDRAM: szybka pamięć operacyjna z 32-bitową magistralą do buforowania i przetwarzania dużych ilości danych
  • 16 MB pamięci QSPI Flash: przechowywanie konfiguracji układu FPGA i danych użytkownika
  • Interfejs PCIe Gen2: szybka wymiana danych z komputerem lub systemem nadrzędnym
  • Dwa porty SFP+: komunikacja światłowodowa z prędkością do 6,6 Gb/s na linię
  • Gigabit Ethernet: przewodowa komunikacja sieciowa z prędkością do 1000 Mb/s
  • Wejście i wyjście HDMI: przechwytywanie, przetwarzanie i generowanie cyfrowego obrazu
  • USB UART: komunikacja szeregowa, przesyłanie komunikatów diagnostycznych i testowanie projektu
  • Gniazdo microSD: obsługa wymiennych nośników danych
  • Dwa 40-pinowe porty rozszerzeń: po 34 linie IO do podłączania kamer, ekranów TFT, przetworników i innych modułów
  • Czujnik temperatury LM75: cyfrowy pomiar temperatury przez magistralę I2C
  • Pamięć EEPROM 24LC04: dodatkowa pamięć nieulotna o pojemności 512 B
  • Diody LED i przyciski użytkownika: wygodne testowanie funkcji realizowanych w układzie FPGA
  • Zasilanie napięciem 12 V: możliwość zasilania przez wejście DC, złącze PCIe lub instalację ATX

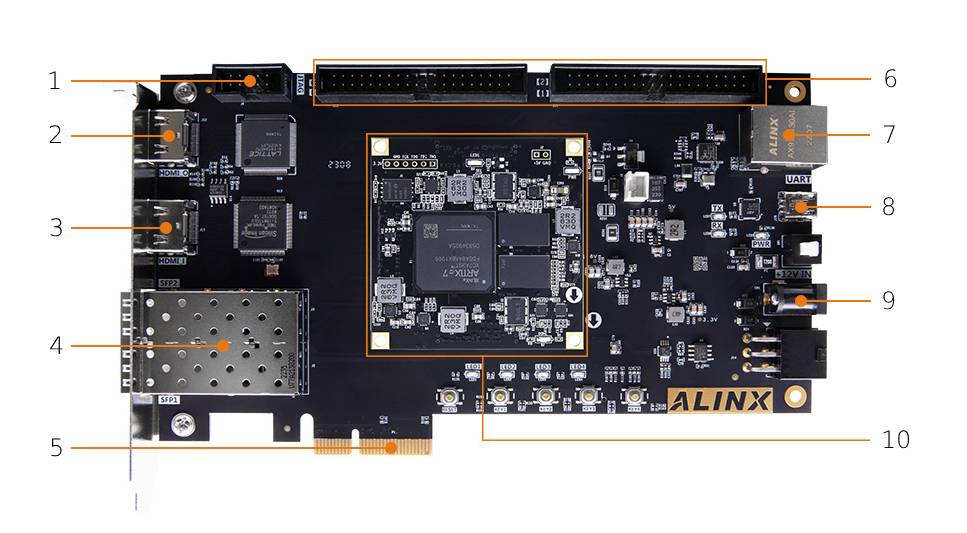

Elementy i złącza znajdujące się na płytce AX7A035B

Najważniejsze interfejsy komunikacyjne umieszczono przy krawędziach płyty bazowej, co ułatwia podłączanie przewodów i modułów. Centralną część konstrukcji zajmuje wymienny moduł AC7A035 SoM, a poniżej niego znajdują się przyciski oraz diody użytkownika. Zgodnie z załączoną grafiką na płytce dostępne są:

  1. Interfejs JTAG
  2. Wyjście HDMI
  3. Wejście HDMI
  4. Dwa porty SFP+ Fiber
  5. Złącze PCIe 2.0
  6. Dwa 40-pinowe porty rozszerzeń
  7. Złącze Gigabit Ethernet
  8. Interfejs UART
  9. Wejście zasilania
  10. Moduł AC7A035 SoM
AX7A035B - płytka rozwojowa FPGA - AMD Artix 7 XC7A35T

Rozmieszczenie elementów na płytce.

AX7A035B - płytka rozwojowa FPGA - AMD Artix 7 XC7A35T

ALINX AX7A035B sprawdzi się jako platforma edukacyjna, prototypowa i badawczo-rozwojowa.

AMD Artix 7 XC7A35T - programowalny układ do szybkiego przetwarzania danych

Sercem platformy jest AMD Artix 7 XC7A35T-2FGG484I, czyli układ FPGA umieszczony w obudowie BGA z 484 wyprowadzeniami. Architektura Artix 7 została wykonana w technologii 28 nm i zapewnia korzystne połączenie wydajności, poboru energii oraz kosztu. Układ umożliwia tworzenie własnych bloków sprzętowych, kontrolerów, interfejsów i potoków przetwarzania pracujących równolegle. XC7A35T jest wyposażony w cztery szybkie transceivery GTP, które mogą pracować z prędkością do 6,6 Gb/s na kanał. Są one wykorzystywane między innymi przez interfejsy SFP+ i PCIe, dzięki czemu platforma nadaje się do budowy systemów komunikacyjnych oraz akwizycji danych. Programowalna logika może także realizować filtry cyfrowe, obsługę obrazu HDMI, sterowanie w czasie rzeczywistym i sprzętową analizę strumieni danych.

Specyfikacja techniczna AX7A035B

Moduł SoMAC7A035
Układ głównyAMD Artix 7 XC7A35T
Wariant układuXC7A35T-2FGG484I
Obudowa układu FPGAFGG484
Technologia wykonania28 nm
Szybkie transceivery4 x GTP
Maksymalna prędkość transceiverado 6,6 Gb/s na kanał
Pamięć RAM1 GB DDR3 SDRAM
Szerokość magistrali pamięci DDR332 bity
Częstotliwość komunikacji z pamięcią DDR3do 400 MHz
Efektywna szybkość transmisji DDR3do 800 Mb/s na linię
Maksymalna przepustowość pamięci według instrukcjido 25 Gb/s
Pamięć nieulotna16 MB QSPI Flash
Połączenie modułu SoM4 x złącze Panasonic board-to-board
Interfejs PCIe według strony producenta1 x PCIe Gen2 x4
Interfejs PCIe według instrukcjiPCIe x2
Maksymalna prędkość pojedynczej linii PCIe według instrukcjido 5 Gb/s
Interfejs światłowodowy2 x SFP+
Maksymalna prędkość SFP+do 6,6 Gb/s na linię
Interfejs sieciowy1 x Gigabit Ethernet RJ45
Wejście obrazu1 x HDMI
Wyjście obrazu1 x HDMI
Interfejs szeregowy1 x USB UART
Gniazdo karty pamięci1 x microSD
Tryby pracy karty microSDSD i SPI
Pamięć EEPROM1 x 512 B 24LC04
Czujnik temperaturyLM75
Dokładność czujnika temperatury według instrukcji0,5°C
Interfejs czujnika temperaturyI2C
Porty rozszerzeń2 x 40 pinów
Raster portów rozszerzeń2,54 mm
Liczba linii IO na port rozszerzeń34
Interfejs programowania1 x JTAG
Przyciski1 x Reset oraz 4 x przycisk użytkownika
Diody1 x PWR, 1 x RXD, 1 x TXD oraz 4 x LED użytkownika
Napięcie zasilania12 V
Pozostałe opcje zasilania według instrukcjizłącze PCIe lub instalacja ATX 12 V
Wymiary188 x 106 mm
