Indeks: ALX-29030
EAN: 5904422389017

AX7Z010B - płytka rozwojowa - AMD Zynq 7000 SoC XC7Z010

AX7Z010B to profesjonalna platforma deweloperska oparta o układ AMD Zynq 7000 SoC XC7Z010, łączący dwurdzeniowy procesor ARM Cortex-A9 z programowalną logiką FPGA Artix-7. Płytka oferuje bogaty zestaw interfejsów komunikacyjnych, w tym Gigabit Ethernet, CAN, RS485, HDMI, USB oraz dwa 40-pinowe złącza rozszerzeń. Dzięki modułowej konstrukcji i wydajnej pamięci DDR3 doskonale sprawdza się w projektach przemysłowych, systemach wizyjnych, automatyce oraz rozwiązaniach IoT.

Cena:
Cena netto:
Ilość

Kupuj, śledź i odbieraj z apką InPost! Więcej

Zaufało nam już ponad 500 000 klientów. U nas masz:



wysyłkę tego samego dnia przy produktach z oznaczeniem „Wysyłka 24h”



własny serwis w Polsce



30 dni na zwrot i darmową dostawę w Polsce od 500 zł



4,9/5 w TrustMate i 4,9/5 w Google (prawie 4000 opinii)



fakturę VAT, leasing i raty dla firm

Dla firm



indywidualna wycena przy większych ilościach



leasing i raty od 1000 zł



faktura VAT

Dla szkół i uczelni



0% VAT na sprzęt komputerowy



zamówienia na zapytanie ofertowe



pomoc w doborze zestawów do pracowni

Złóż zapytanie ofertowe - odpowiadamy szybko.

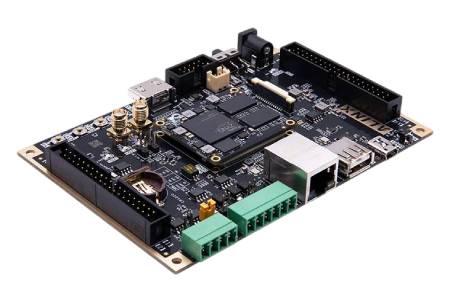

Opis produktu: AX7Z010B - płytka rozwojowa - AMD Zynq 7000 SoC XC7Z010

AX7Z010B to zestaw uruchomieniowy przeznaczony do projektowania i prototypowania systemów opartych o architekturę SoC AMD/Xilinx Zynq 7000. Płyta składa się z wymiennego modułu AC7Z010 SoM oraz płyty bazowej, co ułatwia rozwój własnych urządzeń i późniejsze wdrożenie projektu do produkcji. Na pokładzie znajdują się 512 MB pamięci DDR3 SDRAM, 32 MB pamięci QSPI Flash, Gigabit Ethernet, dwa interfejsy CAN, dwa RS485, HDMI, USB host, microSD, JTAG oraz liczne układy peryferyjne. Rozbudowane interfejsy i dostęp do linii FPGA oraz procesora ARM sprawiają, że platforma sprawdzi się zarówno podczas nauki, jak i przy tworzeniu zaawansowanych urządzeń przemysłowych.

AX7Z010B - zestaw deweloperski - AMD Zynq 7000 SoC XC7Z010

AX7Z010B - płytka rozwojowa - AMD Zynq 7000 SoC XC7Z010.

AX7Z010B - zestaw deweloperski - AMD Zynq 7000 SoC XC7Z010

Układ główny AMD/Xilinx Zynq-7000 (XC7Z010-1CLG400I) łączy dwurdzeniowy procesor ARM Cortex-A9 (do 676 MHz) oraz logikę FPGA Artix-7.

Główne cechy zestawu uruchomieniowego AX7Z010B

  • AMD Zynq XC7Z010-1CLG400I: dwurdzeniowy procesor ARM Cortex-A9 oraz programowalna logika FPGA Artix-7 w jednym układzie
  • 512 MB DDR3 SDRAM: szybka pamięć operacyjna z 32-bitową magistralą
  • 32 MB QSPI Flash: pamięć do przechowywania bootloadera, konfiguracji FPGA oraz aplikacji
  • Bogate interfejsy komunikacyjne: Gigabit Ethernet, CAN, RS485, USB, UART i HDMI
  • Modułowa konstrukcja: oddzielny moduł SoM umożliwia łatwe wykorzystanie we własnych projektach
  • Dwa 40-pinowe złącza rozszerzeń: wyprowadzenie 34 linii GPIO do podłączania modułów rozszerzeń
  • Zasilanie 5 V: pojedyncze źródło zasilania upraszcza integrację z własnym stanowiskiem

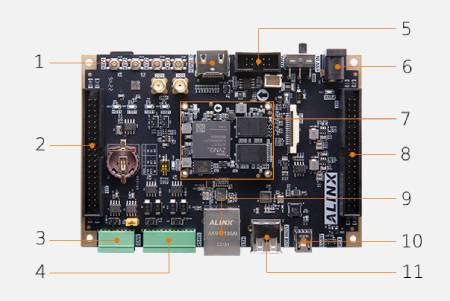

Co znajduje się na płytce AX7Z010B?

Na płycie umieszczono najważniejsze interfejsy potrzebne do budowy zaawansowanych systemów wbudowanych. Rozmieszczenie elementów ułatwia dostęp do złączy podczas prototypowania oraz testowania aplikacji.

Na płytce znajdują się:

  1. Wyjście HDMI
  2. 40-pinowe złącze rozszerzeń GPIO
  3. CAN x2
  4. RS485 x2
  5. Złącze JTAG
  6. Wejście zasilania
  7. Moduł AC7Z010 SoM z układem Zynq 7000
  8. 40-pinowe złącze rozszerzeń GPIO
  9. Gigabit Ethernet RJ45
  10. UART
  11. USB 2.0 host

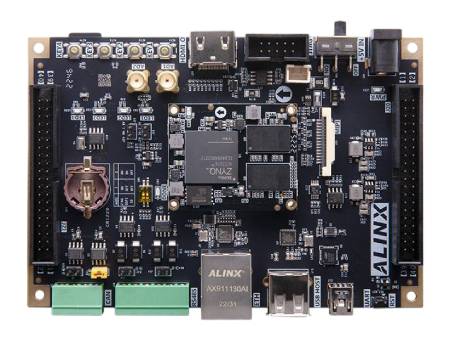

AX7Z010B - zestaw deweloperski - AMD Zynq 7000 SoC XC7Z010

Rozmieszczenie elementów na płytce.

AX7Z010B - zestaw deweloperski - AMD Zynq 7000 SoC XC7Z010

Dzięki bogatym interfejsom AX7Z010B może współpracować z wyświetlaczami, modułami komunikacyjnymi oraz własnymi płytkami rozszerzeń.

Architektura AMD Zynq 7000 z procesorem ARM i FPGA

Rodzina AMD Zynq 7000 łączy w jednym układzie dwurdzeniowy procesor ARM Cortex-A9 oraz programowalną logikę FPGA Artix-7. Takie rozwiązanie pozwala wykonywać oprogramowanie w systemie Linux lub Bare Metal na rdzeniach ARM, jednocześnie realizując zadania wymagające dużej równoległości bezpośrednio w logice FPGA. Model XC7Z010 zastosowany w AX7Z010B oferuje bogaty zestaw interfejsów sprzętowych, takich jak Ethernet, USB, CAN, UART, SPI, I2C czy SDIO, a także programowalną logikę wyposażoną w komórki logiczne, pamięć Block RAM oraz bloki DSP. Dzięki temu platforma doskonale nadaje się do akceleracji obliczeń, przetwarzania sygnałów, systemów czasu rzeczywistego oraz aplikacji wymagających ścisłej współpracy procesora i FPGA.

Specyfikacja techniczna AX7Z010B

Układ SoCAMD/Xilinx Zynq 7000 XC7Z010-1CLG400I
Procesor2-rdzeniowy ARM Cortex-A9
Maksymalna częstotliwość procesora676 MHz
Programowalna logikaFPGA Artix-7, proces technologiczny 28 nm
Konstrukcjamoduł AC7Z010 SoM oraz płyta bazowa
Złącza modułu SoM2 x złącze płytka-płytka Panasonic
Pamięć RAM512 MB DDR3 SDRAM, magistrala 32-bitowa
Pamięć Flash32 MB QSPI Flash
Interfejs CAN2 x CAN po stronie PS
Interfejs RS4852 x RS485, w tym 1 x PS oraz 1 x PL
Wyjście obrazu1 x HDMI
Ethernet1 x Gigabit Ethernet po stronie PS
USB Host1 x USB 2.0 Host
Interfejs USB-UART1 x USB-UART po stronie PS
Interfejs programowania1 x JTAG
Porty rozszerzeń2 x 40-pin, raster 2,54 mm, po 34 linie IO
Wejścia analogowe2 x AD
Gniazdo karty pamięci1 x microSD
Pamięć EEPROM1 x EEPROM 24LC04 (4 Kbit / 2 x 256 B)
Zegar czasu rzeczywistego1 x RTC DS1338
Czujnik temperatury1 x LM75
Diody LED1 x PWR, 1 x PS LED, 1 x PL LED
Napięcie zasilania5 V
Wymiary130 x 90 mm
Nazwa Wartość
Napięcie zasil. od 5.0 V
Napięcie zasil. do 5.0 V
UC - Rdzeń Cortex A9
UC - Pamięć Flash 32 MB
UC - Pamięć RAM 512 MB
UC - Ilość rdzeni 2. Dual Core
UC - Piny cyfrowe 34
UC - wejścia analog. 2
UC - Taktowanie 676 MHz
UC - Ethernet Tak
UC - Interfejs USB 1x USB
UC - microSD Tak
UC - Port HDMI tak
UC - Interfejs UART Tak
UC - Interfejs CAN Tak
Szerokość 21 cm
Wysokość 19 cm
Głębokość 11 cm
Waga 0,844 kg
