Indeks: ALX-29031
EAN: 5904422389024

AX7202 - płytka rozwojowa FPGA - AMD Artix 7 XC7A200T

ALINX AX7202 to rozbudowana płytka rozwojowa FPGA z układem AMD Artix 7 XC7A200T, przeznaczona do projektów komunikacyjnych, wizyjnych i przemysłowych. Zestaw oferuje 1 GB pamięci DDR3, 16 MB pamięci QSPI Flash, Gigabit Ethernet, dwa złącza SFP+, wyjście VGA, USB 2.0, microSD, UART i RS232. Dwa 40-pinowe złącza rozszerzeń ułatwiają podłączanie kamer, ekranów i modułów pomiarowych.

Cena:
Cena netto:
Ilość

Zaufało nam już ponad 500 000 klientów. U nas masz:



wysyłkę tego samego dnia przy produktach z oznaczeniem „Wysyłka 24h”



własny serwis w Polsce



30 dni na zwrot i darmową dostawę w Polsce od 500 zł



4,9/5 w TrustMate i 4,9/5 w Google (prawie 4000 opinii)



fakturę VAT, leasing i raty dla firm

Dla firm



indywidualna wycena przy większych ilościach



leasing i raty od 1000 zł



faktura VAT

Dla szkół i uczelni



0% VAT na wybrane produkty



faktura z terminem płatności



pomoc w doborze zestawów do pracowni

Złóż zapytanie ofertowe - odpowiadamy szybko.

Opis produktu: AX7202 - płytka rozwojowa FPGA - AMD Artix 7 XC7A200T

ALINX AX7202 łączy moduł SoM AC7200 z układem AMD Artix 7 XC7A200T-2FBG484I oraz płytkę bazową wyposażoną w szeroki zestaw interfejsów. Pamięć DDR3 o pojemności 1 GB i 32-bitowej magistrali wspiera obsługę dużych strumieni danych, a 16 MB pamięci QSPI Flash umożliwia przechowywanie konfiguracji. Dwa porty SFP+ o przepustowości do 6,6 Gb/s na linię oraz Gigabit Ethernet pozwalają tworzyć urządzenia komunikacyjne i sieciowe. Wyjście VGA, port microSD, USB 2.0, UART i RS232 rozszerzają możliwości prototypowania. Konstrukcja modułowa z czterema złączami płytka-płytka Panasonic ułatwia rozwój własnych urządzeń opartych na FPGA, a przyciski, diody LED i złącza rozszerzeń wspierają testowanie oraz diagnostykę projektu.

AX7202 - płytka rozwojowa FPGA - AMD Artix 7 XC7A200T

AX7202 - płytka rozwojowa FPGA - AMD Artix 7 XC7A200T.

AX7202 - płytka rozwojowa FPGA - AMD Artix 7 XC7A200T

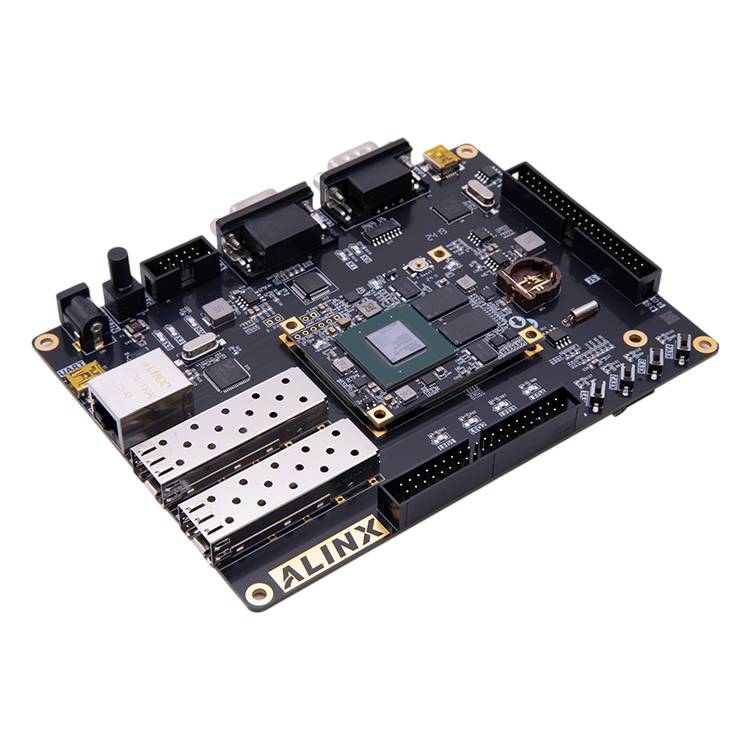

Płyta rozwojowa FPGA AX7202 wyposażona w układ AMD Artix serii 7.

Główne cechy płytki AX7202

  • Układ FPGA AMD Artix 7 XC7A200T: zapewnia dużą liczbę zasobów logicznych, bloków DSP i pamięci wewnętrznej do realizacji złożonych projektów cyfrowych
  • Modułowa konstrukcja: moduł SoM AC7200 jest połączony z płytką bazową za pomocą czterech złączy płytka-płytka Panasonic
  • Pamięć DDR3: pojemność 1 GB i 32-bitowa magistrala umożliwiają buforowanie obrazu, pakietów sieciowych oraz dużych zbiorów danych
  • Pamięć QSPI Flash: pojemność 16 MB pozwala przechowywać konfigurację układu FPGA
  • Dwa interfejsy SFP+: każdy port obsługuje transmisję z prędkością do 6,6 Gb/s
  • Gigabit Ethernet: umożliwia projektowanie urządzeń sieciowych, systemów transmisji danych i sprzętowych akceleratorów komunikacyjnych
  • Wyjście VGA: pozwala realizować generatory obrazu, interfejsy graficzne oraz projekty przetwarzania wideo
  • Dwa złącza rozszerzeń: każde 40-pinowe złącze o rastrze 2,54 mm udostępnia 34 linie I/O
  • Interfejsy komunikacyjne: USB 2.0, USB-UART i RS232 ułatwiają konfigurację, diagnostykę oraz wymianę danych
  • Elementy użytkownika: cztery przyciski i cztery programowalne diody LED wspierają testowanie projektów

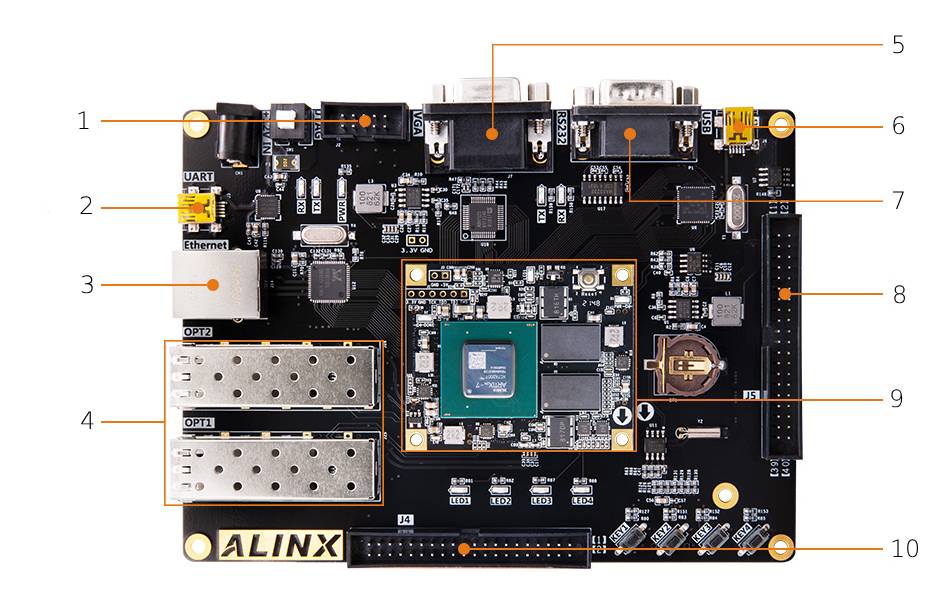

Złącza i elementy na płytce rozwojowej AX7202

Płytka bazowa AX7202 zapewnia bezpośredni dostęp do najważniejszych interfejsów komunikacyjnych, elementów sterujących i złączy rozszerzeń. Rozmieszczenie podzespołów ułatwia podłączanie urządzeń zewnętrznych oraz wykonywanie pomiarów podczas uruchamiania projektu. Poniższa lista odpowiada głównym elementom oznaczonym na grafice.

  1. Złącze JTAG
  2. Złącze UART
  3. Złącze Gigabit Ethernet
  4. Złącze SFP+ x2
  5. Wyjście obrazu VGA
  6. Port USB 2.0
  7. Interfejs RS232
  8. 40-pinowe złącze rozszerzeń
  9. Moduł SoM AC7200
  10. 40-pinowe złącze rozszerzeń

Na płytce znajdują się również gniazdo kart microSD, pamięć EEPROM 24LC04 o pojemności 512 B oraz zegar czasu rzeczywistego DS1302. Elementy te umożliwiają przechowywanie niewielkich danych konfiguracyjnych, obsługę dodatkowego nośnika pamięci i realizację funkcji zależnych od czasu. Dzięki temu AX7202 może stanowić samodzielną bazę bardziej rozbudowanego urządzenia cyfrowego.

AX7202 - płytka rozwojowa FPGA - AMD Artix 7 XC7A200T

Rozmieszczenie elementów na płytce.

AX7202 - płytka rozwojowa FPGA - AMD Artix 7 XC7A200T

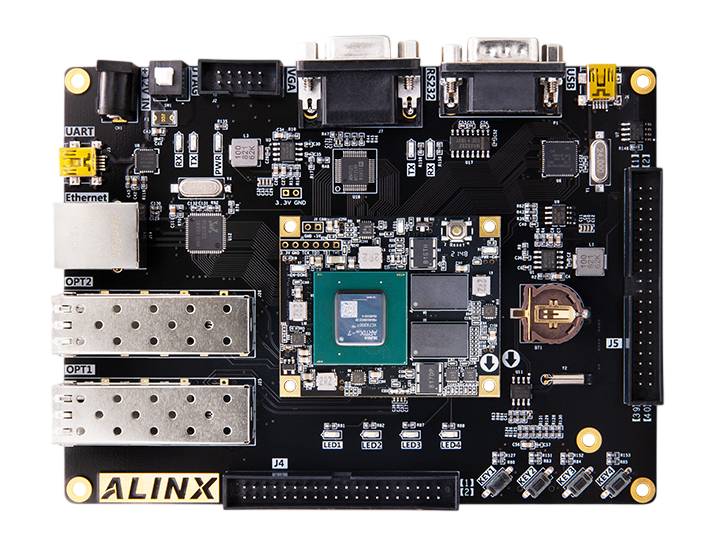

Płytka rozwojowa AX7202 składa się z układu SoM AC7200 i płyty bazowej.

Układ AMD Artix 7 XC7A200T

Sercem modułu AC7200 jest układ FPGA AMD Artix 7 XC7A200T, wykonany w technologii 28 nm i zoptymalizowany pod kątem wysokiej wydajności przy ograniczonym poborze energii. Oferuje 215360 komórek logicznych, 740 bloków DSP oraz około 13,14 Mb pamięci Block RAM, dzięki czemu umożliwia realizację zaawansowanych projektów z zakresu przetwarzania obrazu, sygnałów cyfrowych i dużych strumieni danych. Zasoby układu pozwalają implementować równoległe algorytmy sprzętowe, kontrolery komunikacyjne, procesory MicroBlaze oraz dedykowane akceleratory obliczeniowe. Cztery transceivery GTP współpracujące z dwoma złączami SFP+ zapewniają transmisję z prędkością do 6,6 Gb/s na linię. Takie wyposażenie sprawia, że AX7202 dobrze sprawdza się podczas tworzenia prototypów szybkich systemów komunikacyjnych, sieciowych i przemysłowych.

Specyfikacja techniczna AX7202

Moduł SoMAC7200
Rodzina FPGAAMD Artix 7
Układ FPGAXC7A200T-2FBG484I
Technologia wykonania układu28 nm
Liczba komórek logicznych215360
Liczba bloków DSP740
Pamięć Block RAM układu FPGAokoło 13,14 Mb
Liczba transceiverów GTP4
Pamięć operacyjna1 GB DDR3 SDRAM
Szerokość magistrali DDR332 bity
Pamięć nieulotna16 MB QSPI Flash
Ethernet1 x Gigabit Ethernet
Interfejsy światłowodowe2 x SFP+
Maksymalna prędkość pojedynczej linii SFP+6,6 Gb/s
Wyjście obrazu1 x VGA
USB1 x USB 2.0
Interfejs szeregowy1 x USB-UART
Interfejs przemysłowy1 x RS232
Gniazdo kart pamięci1 x microSD
Pamięć EEPROM24LC04, 512 B
Zegar czasu rzeczywistegoDS1302
Złącza rozszerzeń2 x 40-pinowe
Raster złączy rozszerzeń2,54 mm
Liczba linii I/O na złącze rozszerzeń34
Przyciski użytkownika4
Programowalne diody LED4
Diody sygnalizacyjnePWR, RXD i TXD
Napięcie zasilania12 V
Wymiary150 x 110 mm
Nazwa Wartość
Napięcie zasil. od 12.0 V
UC - Pamięć Flash 16 MB
UC - Pamięć RAM 1 GB
UC - Piny cyfrowe 34
UC - Ethernet Tak
UC - Interfejs USB 1x USB
UC - microSD Tak
UC - Interfejs UART Tak
Szerokość 21 cm
Wysokość 19 cm
Głębokość 11 cm
Waga 1,036 kg
