Indeks: ALX-29035
EAN: 5904422389062

AX7010 - płytka rozwojowa - AMD Zynq 7000 SoC XC7Z010

ALINX AX7010 to rozbudowana płytka rozwojowa z układem AMD Zynq 7000 SoC XC7Z010, łączącym dwurdzeniowy procesor ARM Cortex-A9 z programowalną logiką FPGA. Moduł wyposażono w 512 MB pamięci DDR3, 32 MB pamięci QSPI Flash, Gigabit Ethernet, HDMI, USB Host, USB Slave, microSD oraz dwa 40-pinowe złącza rozszerzeń. Płytka sprawdzi się w projektach przemysłowych, komunikacyjnych, wizyjnych i systemach sterowania.

Cena:
Cena netto:
Ilość

Zaufało nam już ponad 500 000 klientów. U nas masz:



wysyłkę tego samego dnia przy produktach z oznaczeniem „Wysyłka 24h”



własny serwis w Polsce



30 dni na zwrot i darmową dostawę w Polsce od 500 zł



4,9/5 w TrustMate i 4,9/5 w Google (prawie 4000 opinii)



fakturę VAT, leasing i raty dla firm

Dla firm



indywidualna wycena przy większych ilościach



leasing i raty od 1000 zł



faktura VAT

Dla szkół i uczelni



0% VAT na wybrane produkty



faktura z terminem płatności



pomoc w doborze zestawów do pracowni

Złóż zapytanie ofertowe - odpowiadamy szybko.

Opis produktu: AX7010 - płytka rozwojowa - AMD Zynq 7000 SoC XC7Z010

ALINX AX7010 jest platformą deweloperską przeznaczoną do tworzenia zaawansowanych systemów wbudowanych wykorzystujących jednocześnie oprogramowanie procesorowe i sprzętową akcelerację FPGA. Zastosowany układ AMD Zynq 7000 SoC XC7Z010 integruje dwurdzeniowy procesor ARM Cortex-A9 oraz programowalną logikę wykonaną w technologii 28 nm. Płytka udostępnia szybkie pamięci DDR3 i QSPI Flash, interfejs Gigabit Ethernet, HDMI, USB, microSD, UART oraz JTAG. Dwa 40-pinowe porty rozszerzeń umożliwiają podłączanie kamer, wyświetlaczy TFT, przetworników oraz innych modułów peryferyjnych. AX7010 może być wykorzystywana między innymi do przetwarzania obrazu, automatyki przemysłowej, sterowania napędami, komunikacji sieciowej i prototypowania urządzeń medycznych.

AX7010 - płytka rozwojowa - AMD Zynq 7000 SoC XC7Z010

AX7010 - płytka rozwojowa - AMD Zynq 7000 SoC XC7Z010.

AX7010 - płytka rozwojowa - AMD Zynq 7000 SoC XC7Z010

Płytka rozwojowa jest wyposażona w układ SoC Zynq 7000 AMD/Xilinx XC7Z010-1CLG400I.

Główne cechy płytki ALINX AX7010

  • Układ AMD Zynq 7000 SoC XC7Z010: połączenie dwurdzeniowego procesora ARM Cortex-A9 i programowalnej logiki FPGA
  • Taktowanie procesora do 667 MHz: umożliwia obsługę systemu operacyjnego, aplikacji sterujących i komunikacji
  • 512 MB pamięci DDR3 SDRAM: szybka pamięć operacyjna podłączona do części procesorowej PS
  • 32 MB pamięci QSPI Flash: miejsce na bootloader, konfigurację systemu i dane użytkownika
  • Gigabit Ethernet: interfejs sieciowy do szybkiej transmisji danych
  • Interfejs HDMI: możliwość realizacji wejścia lub wyjścia obrazu, zależnie od konfiguracji sprzętowej
  • USB Host i USB Slave: współpraca z urządzeniami peryferyjnymi oraz komputerem
  • USB UART: komunikacja szeregowa i diagnostyka systemu
  • Złącze microSD: możliwość uruchamiania systemu i przechowywania plików
  • Wbudowany interfejs JTAG: programowanie i debugowanie układu Zynq
  • Dwa 40-pinowe porty rozszerzeń: po 34 linie IO do podłączania modułów zewnętrznych
  • Zegar czasu rzeczywistego DS1302: podtrzymywanie informacji o dacie i czasie
  • Diody LED i przyciski użytkownika: szybkie testowanie części PS i PL
  • Zasilanie napięciem 5 V: pojedyncze wejście zasilania płytki

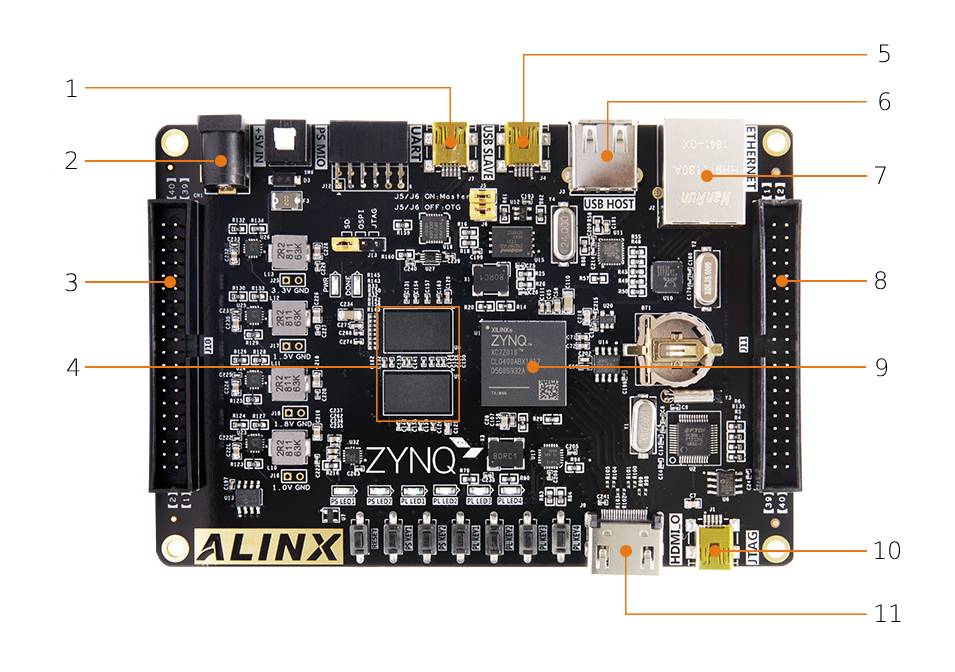

Elementy i złącza znajdujące się na płytce AX7010

Konstrukcja płytki zapewnia bezpośredni dostęp do interfejsów komunikacyjnych, pamięci, układu Zynq oraz złączy przeznaczonych do dalszej rozbudowy. Na płytce znajdują się m.in.:

  1. Interfejs USB UART
  2. Wejście zasilania
  3. 40-pinowy port rozszerzeń
  4. Pamięć 512 MB DDR3
  5. USB Slave
  6. USB Host
  7. Gigabit Ethernet
  8. 40-pinowy port rozszerzeń
  9. Układ XC7Z010
  10. JTAG
  11. Wyjście HDMI
AX7010 - płytka rozwojowa - AMD Zynq 7000 SoC XC7Z010

Rozmieszczenie elementów na płytce.

AX7010 - płytka rozwojowa - AMD Zynq 7000 SoC XC7Z010

ALINX AX7010 może pełnić funkcję platformy prototypowej, edukacyjnej lub bazowej płytki sterującej w urządzeniu docelowym.

AMD Zynq 7000 SoC XC7Z010 - procesor ARM i FPGA w jednym układzie

Sercem płytki AX7010 jest AMD Zynq 7000 SoC XC7Z010, który integruje system procesorowy PS oraz programowalną logikę PL. Część PS zawiera dwa rdzenie ARM Cortex-A9, kontrolery pamięci oraz interfejsy komunikacyjne, dzięki czemu może realizować zadania typowe dla mikroprocesora i uruchamiać rozbudowane oprogramowanie. Część PL bazuje na architekturze FPGA z rodziny Artix-7 i pozwala tworzyć własne układy cyfrowe działające równolegle. Może odpowiadać za szybkie przetwarzanie obrazu, generowanie sygnałów, obsługę niestandardowych interfejsów lub realizację algorytmów wymagających małych opóźnień. Połączenie ARM i FPGA umożliwia podział zadań pomiędzy warstwę programową oraz sprzętową, co ułatwia budowę wydajnych systemów czasu rzeczywistego.

Specyfikacja techniczna AX7010

Układ głównyAMD Zynq 7000 SoC XC7Z010
Wariant układuXC7Z010-1CLG400I
Procesordwurdzeniowy ARM Cortex-A9
Częstotliwość taktowania procesorado 667 MHz
Programowalna logikaFPGA z rodziny Artix-7, technologia 28 nm
Pamięć RAM512 MB DDR3 SDRAM, magistrala 32-bitowa
Pamięć nieulotna32 MB QSPI Flash
Pamięć EEPROM2 x 256 B 24LC04
Interfejs sieciowy1 x Gigabit Ethernet
Interfejs obrazu1 x HDMI konfigurowany jako wejście lub wyjście
Interfejs USB Host1 x USB 2.0 typu A
Interfejs USB Slave / OTG1 x USB 2.0
Interfejs szeregowy1 x USB UART
Interfejs programowania1 x JTAG
Gniazdo karty pamięci1 x microSD
Złącza rozszerzeń PL2 x 40 pinów, raster 2,54 mm, po 34 linie IO
Złącze rozszerzeń PS1 x 12-pinowe PMOD
Zegar czasu rzeczywistegoDS1302
Diody użytkownika2 x PS LED oraz 4 x PL LED
Przyciski użytkownika2 x PS oraz 4 x PL
Zasilanie5 V
Maksymalne zabezpieczenie prądowe wejścia2 A
Konstrukcja PCB8-warstwowa
Średnica otworów montażowych3,5 mm
Wymiary130 x 90 mm
Nazwa Wartość
Napięcie zasil. od 5.0 V
Napięcie zasil. do 5.0 V
UC - Rdzeń Cortex A9
UC - Pamięć EEPROM 0,5 kB
UC - Pamięć Flash 32 MB
UC - Pamięć RAM 512 MB
UC - Ilość rdzeni 2. Dual Core
UC - Taktowanie 667 MHz
UC - Ethernet Tak
UC - Interfejs USB 1x USB
UC - microSD Tak
UC - Port HDMI tak
UC - Interfejs UART Tak
Szerokość 21 cm
Wysokość 19 cm
Głębokość 11 cm
Waga 0,771 kg
