Indeks: ALX-29038
EAN: 5904422389093

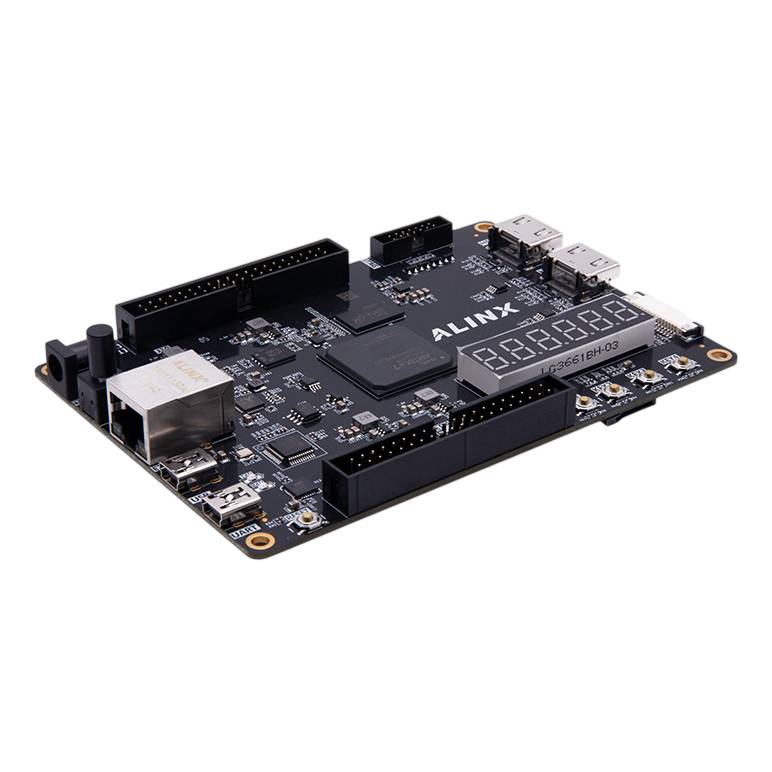

AX7035B - płytka rozwojowa FPGA - AMD Artix 7 XC7A35T

ALINX AX7035B to rozbudowana płytka rozwojowa FPGA z układem AMD Artix 7 XC7A35T, przeznaczona do nauki, prototypowania i tworzenia zaawansowanych systemów cyfrowych. Oferuje 256 MB pamięci DDR3, 16 MB pamięci QSPI Flash, Gigabit Ethernet, wejście i wyjście HDMI, USB 2.0, microSD oraz dwa 40-pinowe porty rozszerzeń. Sprawdzi się w przetwarzaniu obrazu, komunikacji, analizie danych i automatyce przemysłowej.

Cena:
Cena netto:
Ilość

Kupuj, śledź i odbieraj z apką InPost! Więcej

Zaufało nam już ponad 500 000 klientów. U nas masz:



wysyłkę tego samego dnia przy produktach z oznaczeniem „Wysyłka 24h”



własny serwis w Polsce



30 dni na zwrot i darmową dostawę w Polsce od 500 zł



4,9/5 w TrustMate i 4,9/5 w Google (prawie 4000 opinii)



fakturę VAT, leasing i raty dla firm

Dla firm



indywidualna wycena przy większych ilościach



leasing i raty od 1000 zł



faktura VAT

Dla szkół i uczelni



0% VAT na wybrane produkty



faktura z terminem płatności



pomoc w doborze zestawów do pracowni

Złóż zapytanie ofertowe - odpowiadamy szybko.

Opis produktu: AX7035B - płytka rozwojowa FPGA - AMD Artix 7 XC7A35T

ALINX AX7035B to platforma deweloperska wyposażona w układ AMD Artix 7 XC7A35T-2FGG484I. Płytka umożliwia projektowanie własnych układów cyfrowych, kontrolerów, interfejsów komunikacyjnych i akceleratorów sprzętowych pracujących równolegle. Dzięki pamięci DDR3, interfejsom HDMI, Gigabit Ethernet, USB 2.0 oraz licznym złączom rozszerzeń może stanowić bazę projektów związanych z przetwarzaniem obrazu, transmisją danych i sterowaniem. Platforma udostępnia wejście HDMI obsługujące sygnał do 720p przy 60 Hz oraz wyjście HDMI umożliwiające przesyłanie obrazu do 1080p przy 60 Hz. Dwa 40-pinowe porty z rastrem 2,54 mm pozwalają podłączać kamery, wyświetlacze TFT, szybkie przetworniki i inne moduły ALINX. Wbudowane przyciski, diody LED, wyświetlacz siedmiosegmentowy oraz czujnik temperatury ułatwiają testowanie projektów bez konieczności stosowania dodatkowych elementów.

AX7035B - płytka rozwojowa FPGA - AMD Artix 7 XC7A35T

AX7035B - płytka rozwojowa FPGA - AMD Artix 7 XC7A35T.

AX7035B - płytka rozwojowa FPGA - AMD Artix 7 XC7A35T

Bogaty zestaw interfejsów sprawia, że płytka nadaje się do projektów wymagających przechwytywania, przetwarzania i wysyłania dużych ilości danych.

Główne cechy płytki ALINX AX7035B

  • Układ AMD Artix 7 XC7A35T: energooszczędna logika FPGA wykonana w technologii 28 nm
  • 256 MB pamięci DDR3 SDRAM: szybki bufor danych do przetwarzania obrazu i realizacji wymagających algorytmów
  • 16 MB pamięci QSPI Flash: przechowywanie konfiguracji FPGA oraz danych użytkownika
  • Wejście i wyjście HDMI: obsługa projektów związanych z przechwytywaniem, analizą i generowaniem obrazu
  • Gigabit Ethernet: szybka komunikacja sieciowa z prędkością od 10 Mb/s do 1000 Mb/s
  • Interfejs USB 2.0: komunikacja z komputerem z prędkością do 480 Mb/s
  • USB UART: wygodne przesyłanie danych diagnostycznych i komunikacja szeregowa
  • Gniazdo microSD: obsługa kart w trybie SD oraz SPI
  • Dwa 40-pinowe porty rozszerzeń: po 34 linie IO do współpracy z modułami zewnętrznymi
  • Złącze MIPI FPC: możliwość podłączenia kompatybilnego modułu kamery
  • Wyświetlacz sześciocyfrowy: prezentowanie wyników, stanów i danych liczbowych
  • Czujnik temperatury LM75: pomiar temperatury w otoczeniu płytki
  • Interfejs JTAG: konfiguracja i debugowanie układu FPGA
  • Zasilanie napięciem 5 V: pojedyncze wejście zasilające całą platformę

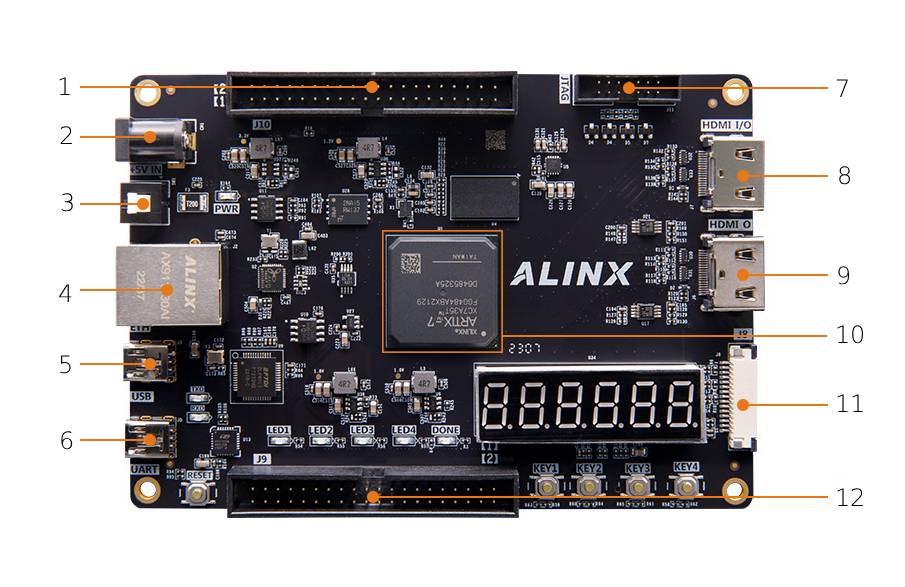

Elementy i złącza znajdujące się na płytce AX7035B

Najważniejsze interfejsy zostały rozmieszczone w sposób, który ułatwia podłączanie przewodów oraz modułów rozszerzeń. Zgodnie z grafiką na płytce znajdują się:

  1. 40-pinowy port rozszerzeń
  2. Wejście zasilania
  3. Włącznik zasilania
  4. Złącze Gigabit Ethernet
  5. Interfejs UART
  6. Interfejs USB 2.0
  7. Złącze JTAG
  8. Wejście HDMI
  9. Wyjście HDMI
  10. Układ XC7A35T
  11. Złącze MIPI
  12. 40-pinowy port rozszerzeń
AX7035B - płytka rozwojowa FPGA - AMD Artix 7 XC7A35T

Rozmieszczenie elementów na płytce.

AX7035B - płytka rozwojowa FPGA - AMD Artix 7 XC7A35T

ALINX AX7035B może być używana jako platforma edukacyjna, prototypowa lub element stanowiska badawczo-rozwojowego.

AMD Artix 7 XC7A35T - wydajny układ FPGA do przetwarzania równoległego

Sercem platformy jest AMD Artix 7 XC7A35T-2FGG484I, czyli programowalny układ FPGA umieszczony w obudowie z 484 wyprowadzeniami. Układ pozwala tworzyć sprzętowe bloki logiczne realizujące wiele operacji jednocześnie, dzięki czemu dobrze sprawdza się w zadaniach wymagających małych opóźnień i deterministycznego czasu działania. Może być wykorzystywany między innymi do implementacji kontrolerów, filtrów cyfrowych, interfejsów komunikacyjnych oraz potoków przetwarzania obrazu. Architektura Artix 7 została wykonana w technologii 28 nm i zapewnia korzystny stosunek wydajności do poboru energii oraz kosztu. W przeciwieństwie do klasycznego mikroprocesora FPGA nie wykonuje wyłącznie kolejnych instrukcji programu, lecz umożliwia zaprojektowanie własnej struktury sprzętowej. Dzięki temu AX7035B może obsługiwać szybkie strumienie danych, realizować przetwarzanie równoległe i współpracować z wieloma urządzeniami peryferyjnymi jednocześnie.

Specyfikacja techniczna AX7035B

Układ głównyAMD Artix 7 XC7A35T
Wariant układuXC7A35T-2FGG484I
Obudowa układu FPGAFGG484
Technologia wykonania28 nm
Pamięć RAM256 MB DDR3 SDRAM
Szerokość magistrali pamięci DDR316 bitów według instrukcji
Częstotliwość odczytu i zapisu DDR3do 400 MHz
Teoretyczna przepustowość pamięcido 12,8 Gb/s
Pamięć nieulotna16 MB QSPI Flash
Generator zegarowy50 MHz
Interfejs sieciowy1 x Gigabit Ethernet RJ45
Prędkość interfejsu Ethernet10 Mb/s, 100 Mb/s lub 1000 Mb/s
Układ Ethernet PHYJL2121
Wejście obrazu1 x HDMI
Maksymalna rozdzielczość wejścia HDMI720p przy 60 Hz
Wyjście obrazu1 x HDMI
Maksymalna rozdzielczość wyjścia HDMI1080p przy 60 Hz
Interfejs USB1 x USB 2.0
Kontroler USB 2.0FT232H
Maksymalna prędkość USB 2.0480 Mb/s
Interfejs szeregowy1 x USB UART
Kontroler USB UARTCP2102GM
Złącze UARTminiUSB
Gniazdo karty pamięci1 x microSD
Tryby pracy karty pamięciSD i SPI
Pamięć EEPROM1 x 512 B 24LC04
Czujnik temperaturyLM75
Porty rozszerzeń2 x 40 pinów
Raster portów rozszerzeń2,54 mm
Liczba linii IO na port rozszerzeń34
Złącze kamery1 x 15-pinowe FPC MIPI
Interfejs programowania1 x JTAG
Wyświetlaczsześciocyfrowy wyświetlacz siedmiosegmentowy
Przyciski1 x Reset oraz 4 x przycisk użytkownika
Diody1 x PWR, 1 x DONE, 1 x RXD, 1 x TXD oraz 4 x LED użytkownika
Zasilanie5 V
Wymiary130 x 90 mm
Nazwa Wartość
UC - Pamięć Flash 16 MB
UC - Pamięć RAM 256 MB
UC - Piny cyfrowe 34
UC - Ethernet Tak
UC - Interfejs USB 1x USB
UC - microSD Tak
UC - Port HDMI tak
UC - Interfejs UART Tak
UC - Interfejs kamery tak
Szerokość 21 cm
Wysokość 19 cm
Głębokość 11 cm
Waga 0,835 kg
