Indeks: ALX-29040
EAN: 5904422389116

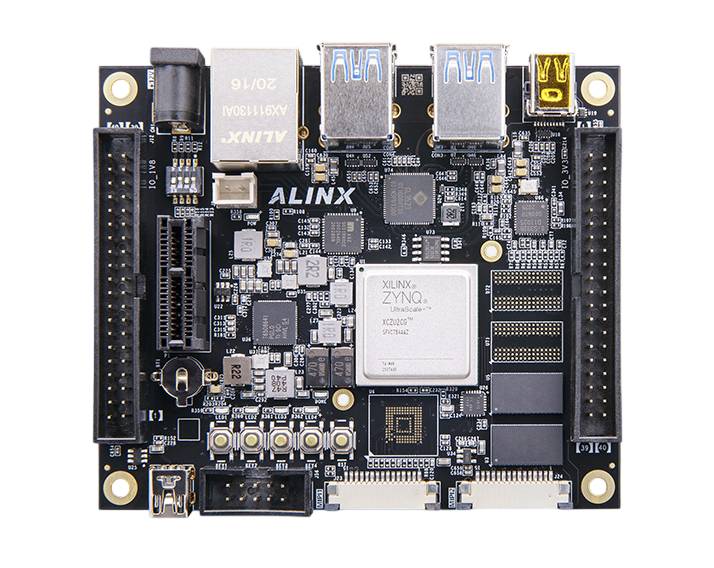

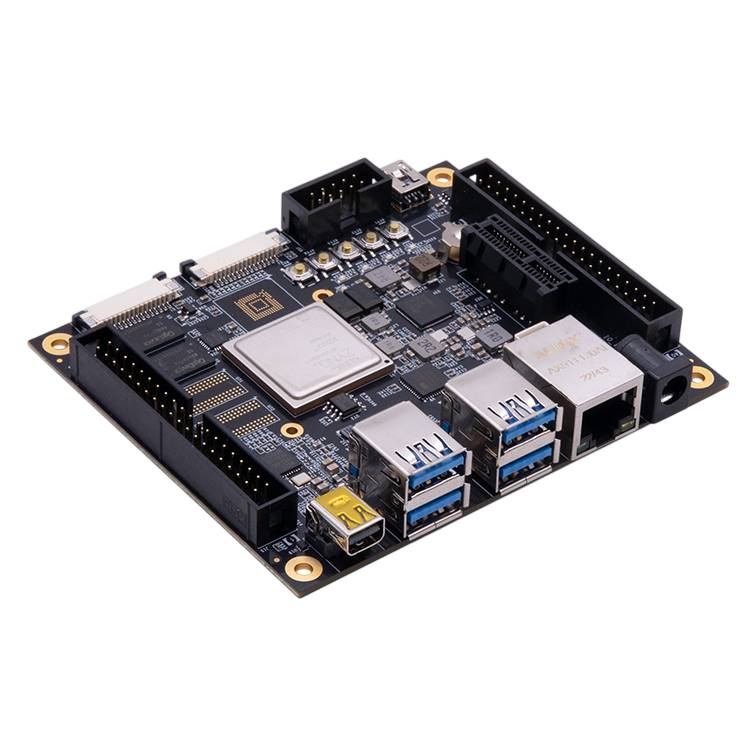

AXU2CGA - płytka rozwojowa - AMD Zynq US+ MPSoC ZU2CG

ALINX AXU2CGA to kompaktowa płytka rozwojowa z układem AMD Zynq UltraScale+ MPSoC XCZU2CG, łączącym dwurdzeniowy procesor ARM Cortex-A53, dwa rdzenie czasu rzeczywistego Cortex-R5F oraz programowalną logikę FPGA. Moduł oferuje 1 GB pamięci DDR4, 32 MB pamięci QSPI Flash, PCIe Gen2 x1, Gigabit Ethernet, mini DisplayPort, USB 3.0, USB 2.0 oraz dwa złącza kamer MIPI. Sprawdzi się w systemach AI, Machine Vision, automatyce i przetwarzaniu obrazu.

Cena:
Cena netto:
Ilość

Kupuj, śledź i odbieraj z apką InPost! Więcej

Zaufało nam już ponad 500 000 klientów. U nas masz:



wysyłkę tego samego dnia przy produktach z oznaczeniem „Wysyłka 24h”



własny serwis w Polsce



30 dni na zwrot i darmową dostawę w Polsce od 500 zł



4,9/5 w TrustMate i 4,9/5 w Google (prawie 4000 opinii)



fakturę VAT, leasing i raty dla firm

Dla firm



indywidualna wycena przy większych ilościach



leasing i raty od 1000 zł



faktura VAT

Dla szkół i uczelni



0% VAT na wybrane produkty



faktura z terminem płatności



pomoc w doborze zestawów do pracowni

Złóż zapytanie ofertowe - odpowiadamy szybko.

Opis produktu: AXU2CGA - płytka rozwojowa - AMD Zynq US+ MPSoC ZU2CG

ALINX AXU2CGA to zaawansowana platforma deweloperska wyposażona w układ AMD Zynq UltraScale+ MPSoC XCZU2CG-1SFVC784E. Łączy wydajny system procesorowy PS z programowalną logiką PL, dzięki czemu umożliwia jednoczesne uruchamianie rozbudowanego oprogramowania, realizację zadań czasu rzeczywistego oraz sprzętową akcelerację algorytmów. Płytka została wyposażona w 1 GB pamięci DDR4, pamięć QSPI Flash, interfejs PCIe, Gigabit Ethernet, mini DisplayPort, porty USB oraz dwa złącza kamer MIPI. Dwa 40-pinowe porty rozszerzeń pozwalają podłączać wyświetlacze, szybkie przetworniki, moduły komunikacyjne i inne urządzenia peryferyjne. AXU2CGA może stanowić bazę systemów sztucznej inteligencji, przetwarzania sygnałów, sterowania ruchem, transmisji wideo i automatyki przemysłowej.

AXU2CGA - płytka rozwojowa - AMD Zynq US+ MPSoC ZU2CG

AXU2CGA - płytka rozwojowa - AMD Zynq US+ MPSoC ZU2CG.

AXU2CGA - płytka rozwojowa - AMD Zynq US+ MPSoC ZU2CG

ALINX AXU2CGA może być wykorzystywana jako platforma edukacyjna, prototypowa lub baza urządzenia docelowego.

Główne cechy płytki ALINX AXU2CGA

  • AMD Zynq UltraScale+ MPSoC XCZU2CG: połączenie procesorów aplikacyjnych, rdzeni czasu rzeczywistego i programowalnej logiki FPGA
  • Dwurdzeniowy ARM Cortex-A53 do 1,2 GHz: obsługa systemów operacyjnych, aplikacji użytkownika i rozbudowanych interfejsów
  • Dwurdzeniowy ARM Cortex-R5F: realizacja zadań czasu rzeczywistego i funkcji sterujących
  • Programowalna logika FPGA 16 nm FinFET+: sprzętowa akceleracja algorytmów i równoległe przetwarzanie danych
  • 1 GB pamięci DDR4 SDRAM: szybka pamięć operacyjna części procesorowej PS z 32-bitową magistralą
  • 32 MB pamięci QSPI Flash: przechowywanie bootloadera, konfiguracji i danych systemowych
  • PCIe Gen2 x1: szybka komunikacja z komputerem lub systemem nadrzędnym
  • Gigabit Ethernet: przewodowa transmisja sieciowa z prędkością do 1000 Mb/s
  • Mini DisplayPort: cyfrowe wyjście obrazu z części procesorowej
  • Dwa porty USB 3.0 i dwa porty USB 2.0: obsługa urządzeń peryferyjnych oraz szybkiej transmisji danych
  • Dwa złącza kamer MIPI: podłączanie modułów obrazowania do części programowalnej
  • Dwa 40-pinowe porty rozszerzeń: po 34 linie IO do współpracy z modułami zewnętrznymi
  • Gniazdo microSD: uruchamianie systemu i przechowywanie danych
  • UART i JTAG: komunikacja diagnostyczna, programowanie i debugowanie
  • Kompaktowe wymiary 100 x 85 mm: rozbudowane możliwości przy niewielkim rozmiarze płytki

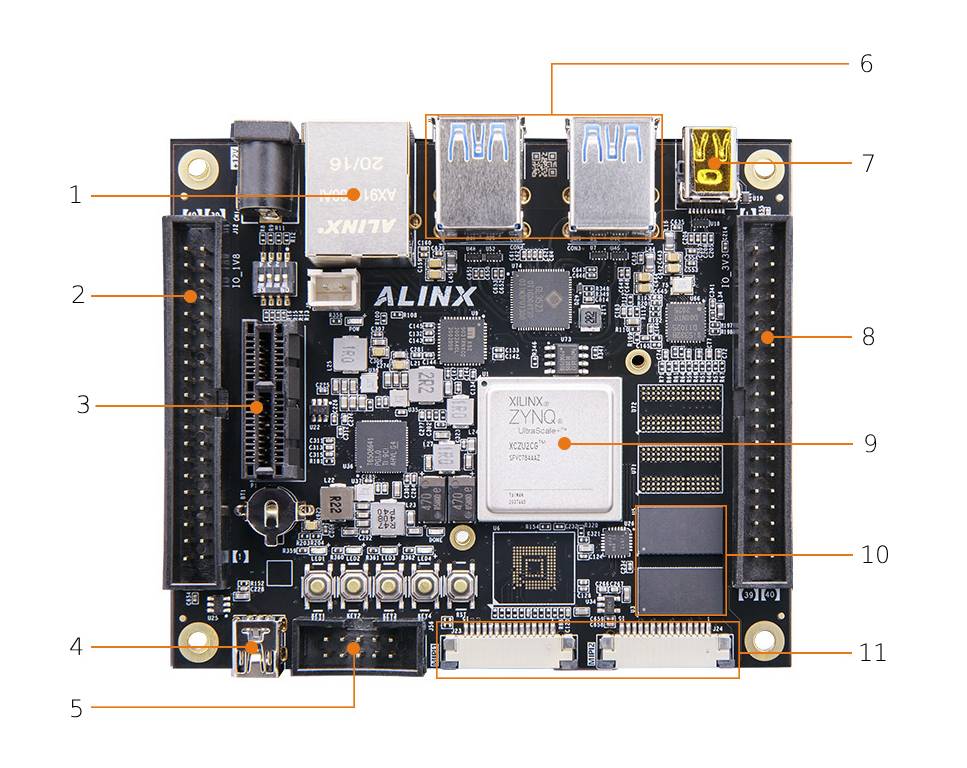

Elementy i złącza znajdujące się na płytce AXU2CGA

Płytka ALINX AXU2CGA została wyposażona w rozbudowany zestaw interfejsów komunikacyjnych, złączy rozszerzeń i elementów sterujących. Na płytce znajdują się:

    1. Złącze Gigabit Ethernet
    2. 40-pinowy port rozszerzeń
    3. Złącze PCIe x1
    4. Interfejs UART
    5. Złącze JTAG
    6. Dwa porty USB 3.0 + dwa porty USB 2.0
    7. Mini DisplayPort
    8. 40-pinowy port rozszerzeń
    9. Układ XCZU2CG
    10. 1 GB pamięci DDR4
    11. Dwa złącza kamer MIPI
    AXU2CGA - płytka rozwojowa - AMD Zynq US+ MPSoC ZU2CG

    Rozmieszczenie elementów na płytce.

    AXU2CGA - płytka rozwojowa - AMD Zynq US+ MPSoC ZU2CG

    Wielordzeniowa architektura ARM, programowalna logika i bogaty zestaw interfejsów pozwalają tworzyć systemy wymagające dużej wydajności, pracy w czasie rzeczywistym i obsługi szybkich strumieni danych.

    AMD Zynq UltraScale+ MPSoC ZU2CG - procesory ARM i FPGA w jednym układzie

    Sercem platformy jest AMD Zynq UltraScale+ MPSoC XCZU2CG-1SFVC784E. Układ integruje dwa rdzenie ARM Cortex-A53 przeznaczone do uruchamiania systemów operacyjnych i aplikacji oraz dwa rdzenie Cortex-R5F do obsługi zadań wymagających przewidywalnego czasu reakcji. Takie połączenie pozwala rozdzielić funkcje interfejsu, komunikacji i analizy danych od krytycznych operacji sterujących. Programowalna część PL została wykonana w technologii 16 nm FinFET+ i umożliwia tworzenie własnych bloków sprzętowych, interfejsów, filtrów cyfrowych oraz akceleratorów. Układ oferuje około 103 tys. komórek logicznych, 47 tys. tablic LUT, 94 tys. przerzutników oraz 240 bloków mnożąco-akumulujących. Dzięki temu może realizować równoległe przetwarzanie obrazu, sygnałów i strumieni danych przy małych opóźnieniach. Architektura MPSoC pozwala połączyć elastyczność programowania procesorowego z wydajnością dedykowanej logiki sprzętowej. AXU2CGA sprawdzi się więc w projektach wymagających jednoczesnej obsługi Linuxa, sterowania czasu rzeczywistego i akceleracji FPGA.

    Specyfikacja techniczna AXU2CGA

    Układ głównyAMD Zynq UltraScale+ MPSoC ZU2CG
    Wariant układuXCZU2CG-1SFVC784E
    Procesor aplikacyjnydwurdzeniowy ARM Cortex-A53
    Maksymalna częstotliwość procesora Cortex-A53do 1,2 GHz
    Pamięć podręczna L1 procesora Cortex-A5332 kB dla instrukcji i 32 kB dla danych na rdzeń
    Pamięć podręczna L21 MB współdzielona przez dwa rdzenie Cortex-A53
    Procesor czasu rzeczywistegodwurdzeniowy ARM Cortex-R5F
    Maksymalna częstotliwość procesora Cortex-R5F według strony produktudo 533 MHz
    Maksymalna częstotliwość procesora Cortex-R5F według instrukcjido 500 MHz
    Pamięć TCM procesora Cortex-R5F128 kB na rdzeń
    Technologia programowalnej logiki16 nm FinFET+
    Liczba komórek logicznychokoło 103 tys.
    Liczba tablic LUTokoło 47 tys.
    Liczba przerzutnikówokoło 94 tys.
    Pamięć Block RAMokoło 5,3 Mb
    Liczba bloków DSP 18 x 25 MACC240
    Pamięć RAM1 GB DDR4 SDRAM
    Szerokość magistrali pamięci DDR432 bity
    Maksymalna częstotliwość pracy pamięci DDR4do 1200 MHz
    Maksymalna szybkość transmisji pamięci DDR4do 2400 Mb/s
    Pamięć nieulotna32 MB QSPI Flash
    Pamięć eMMCbrak w wariancie AXU2CGA
    Interfejs PCIe1 x PCIe Gen2 x1
    Interfejs sieciowy1 x Gigabit Ethernet
    Interfejs szeregowy1 x USB UART
    Porty USB2 x USB 3.0 oraz 2 x USB 2.0
    Wyjście obrazu1 x Mini DisplayPort
    Złącza kamer2 x MIPI, po 2 linie
    Porty rozszerzeń2 x 40 pinów
    Raster portów rozszerzeń2,54 mm
    Liczba linii IO na port rozszerzeń34
    Gniazdo karty pamięci1 x microSD
    Pamięć EEPROM1 x 24LC04
    Interfejs programowania1 x JTAG
    Diody użytkownika4 x PL LED
    Przyciski1 x Reset oraz 4 x PL KEY
    Złącze wentylatorainterfejs ALINX z regulacją PWM
    Napięcie zasilania12 V
    Zalecany prąd zasilacza według instrukcji2 A
    Wymiary100 x 85 mm
    Nazwa Wartość
    Napięcie zasil. od 12.0 V
    Napięcie zasil. do 12.0 V
    UC - Rdzeń Cortex A53
    UC - Pamięć Flash 32 MB
    UC - Pamięć RAM 1 GB
    UC - Ilość rdzeni 2. Dual Core
    UC - Piny cyfrowe 34
    UC - Taktowanie 1.2 GHz
    UC - Ethernet Tak
    UC - Interfejs USB 4x USB
    UC - microSD Tak
    UC - Port HDMI tak
    UC - Interfejs UART Tak
    UC - Interfejs kamery tak
    Szerokość 17,5 cm
    Wysokość 13 cm
    Głębokość 6 cm
    Waga 0,339 kg
