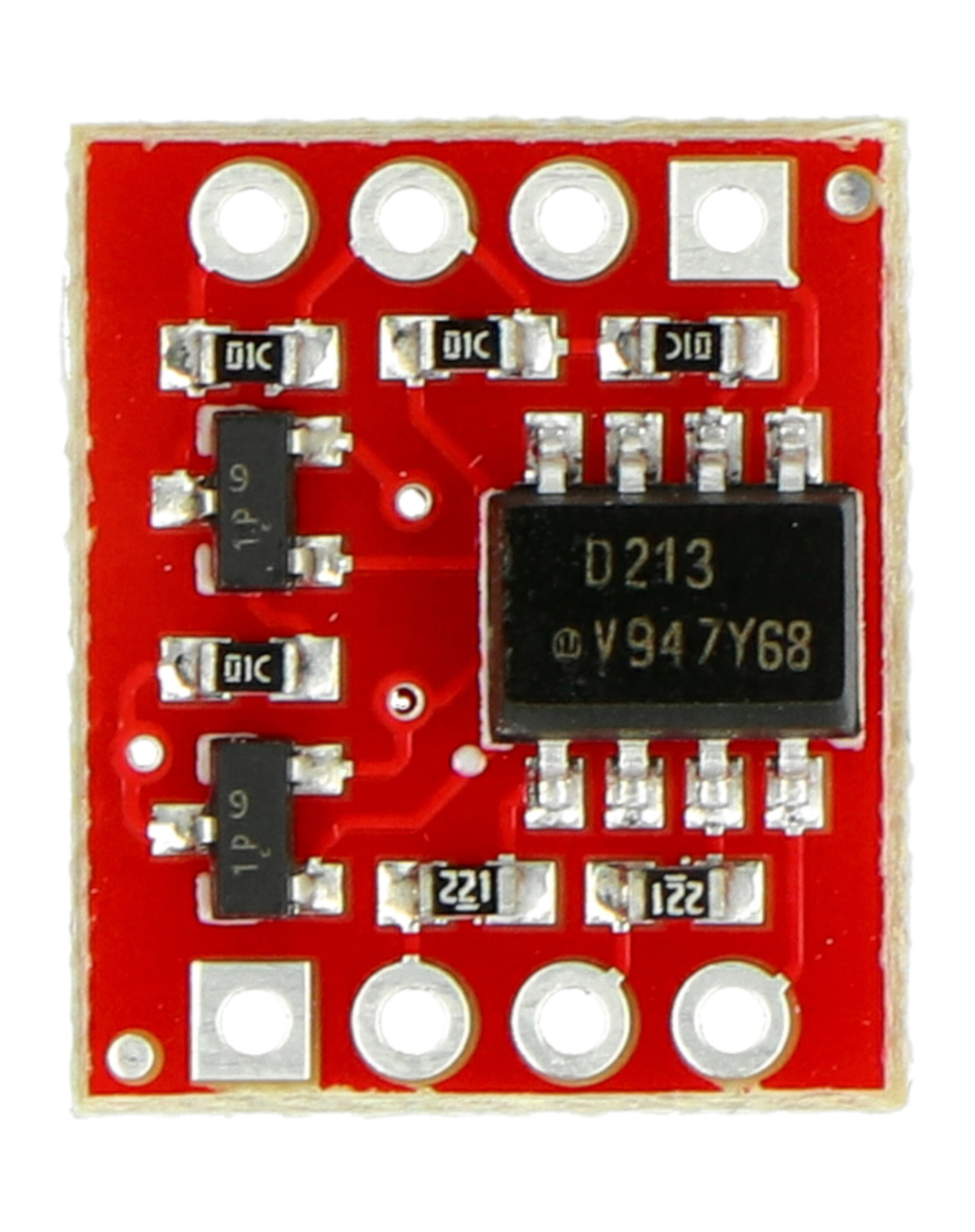

Opis produktu: Optoizolator dwukanałowy ILD213T moduł - SparkFun BOB-09118
Moduł z podwójnym izolatorem optoelektronicznym, przeznaczony do sterowania układami pracującymi z napięciami do 70 V przez układy cyfrowe 3 - 5 V np. mikrokontrolery. Moduł separuje układ wykonawczy od sterownika, przez co zabezpiecza system sterowania oraz niweluje występujące szumy i zakłócenia.
Moduł współpracuje zarówno z systemami o logice 5 V jak 3,3 V. Doskonale nadaje się do podłączenia układów pracujących z wyższymi napięciami (np sterowników PLC) do zestawów np. Arduino lub minikomputerów, w tym Raspberry Pi oraz BeagleBone Black.
Podłączenie optoizolatora
W celu uruchomienia układu należy podłączyć wyższe napięcie zasilania odbiornika HV oraz masę odbiornika HVG. Sygnały sterujące podawane są na piny IN1 oraz IN2, masa układu na pin GND. Moduł przekazuje je na wyprowadzenia odpowiednio OUT1, OUT2 z napięciem podanym na pin HV. Na płytce znajdują się dodatkowe tranzystory korygujące zjawisko odwróconej logiki sterowania, dlatego też podanie stanu wysokiego na wejście, skutkuje pojawieniem się stanu wysokiego na wyjściu.
Specyfikacja optoizolatora
- Napięcie zasilania odbiornika: do 70 V
- Moc rozpraszana na kanał: maks 125 mW
- Napięcia sterujące: od 3 V do 5 V
- Układ nie odwraca sygnału sterującego
- Wyprowadzenia: otwory dla złącz goldpin - 2,54 mm
- Wymiary modułu: 16 x 13 mm
Szczegóły w dokumentacji układu ILD213T.
Złącza
Wyprowadzeniami są pola lutownicze, umożliwiające wlutowanie złącz goldpin (raster 2,54 mm). Dzięki nim możliwie jest połączenie układu z płytką stykową lub modułem głównym (np. STM32Discovery czy Arduino) za pomocą przewodów. Z komputerem układ łączy się przy pomocy dostępnego w naszym sklepie przewodu miniUSB.
|
Zestaw nie zawiera listwy goldpin, można ją nabyć osobno. |
