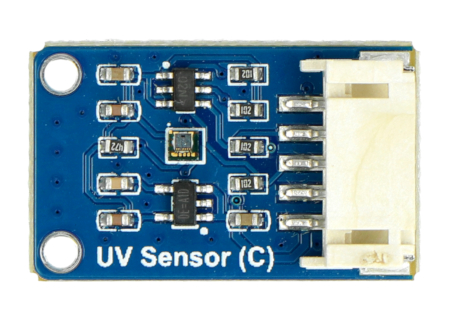

Opis produktu: Czujnik światła ultrafioletowego UV - LTR390-UV I2C - Waveshare 20467
Moduł z cyfrowym czujnikiem światła ultrafioletowego UV wyposażonego w układ LTR390. Przeznaczony do pomiaru promieniowania ultrafioletowego i światła widzialnego. Charakteryzuje się wysoką czułością, szybką reakcją oraz kompaktowymi wymiarami. Pozwala na łatwą integrację z innymi urządzeniami. Posiada wbudowany przetwornik ADC. Umożliwia pomiar promieniowania o długości fali w zakresie od 280 nm do 430 nm. Zasilany napięciem w zakresie od 3 V do 5 V, wykorzystuje magistralę I2C do komunikacji z modułem kontrolera.
Cechy charakterystyczne
- Zawiera układ LTR390-UV-01 do pomiaru promieniowania ultrafioletowego i światła widzialnego
- Wyposażony w przetwornik ADC
- Wykorzystuje magistralę I2C do komunikacji z modułami głównymi
- Zawiera zasoby programistyczne i instrukcję (przykłady dla Raspberry Pi / Arduino / STM32)
- Umożliwia pomiar promieniowania o długości fali w zakresie od 280 nm do 430 nm

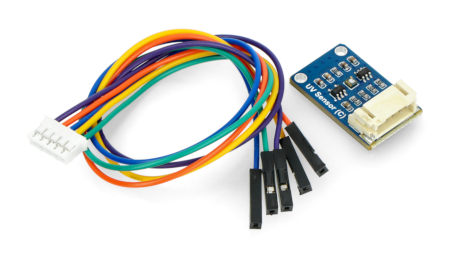

W zestawie także dedykowany przewód połączeniowy.

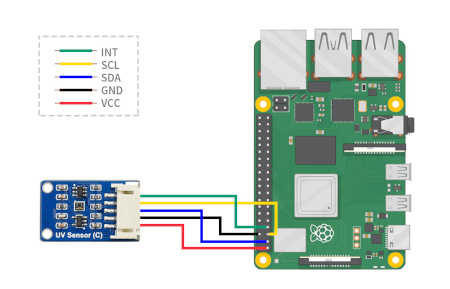

Schemat połączenia czujnika światła ultrafioletowego UV z Raspberry Pi (do kupienia osobno).
Opis wyprowadzeń i schemat połączeń
- Linia czerwona - VCC - pin zasilania 3,3, V / 5 V
- Linia czarna - GND - masa układu
- Linia niebieska - SDA - linia danych interfejsu I2C
- Linia żółta - SCL - linia zegara interfejsu I2C
- Linia zielona - INT - pin przerwania
Produkt kompatybilny z Arduino i Raspberry Pi!
Na stronie producenta dostępny jest schemat połączeń z poszczególnymi płytkami. Sprawdź!
Specyfikacja techniczna czujnika światła ultrafioletowego UV od Waveshare
- Typ: czujnik światła ultrafioletowego UV
- Wbudowany układ: LTR390-UV-01
- Interfejs komunikacyjny: magistrala I2C
- Adres interfejsu: 0x53 (stały)
- Pomiar promieniowania o długości fali w zakresie: od 280 nm do 430 nm
- Zakres napięcia roboczego: 3,3 V / 5 V
- Średnica otworu montażowego: 2 mm
- Wymiary modułu: 27 x 20 mm
Zawartość zestawu
- Czujnik światła ultrafioletowego UV - LTR390-UV I2C - Waveshare 20467
- Dedykowany przewód połączeniowy - 5-pinowy
Czujnik światła ultrafioletowego UV - LTR390-UV I2C - Waveshare 20467.
