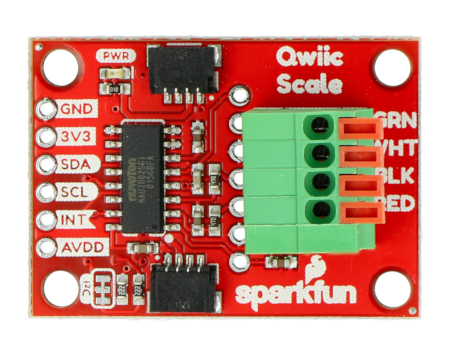

Opis produktu: SparkFun Qwiic Scale - moduł NAU7802
Moduł oparty na układzie NAU7802 umożliwiający odczytywanie danych z belek tensometrycznych. Podłączając model do mikrokontrolera można odczytywać zmianę rezystancji belki, z drobną kalibracją można dokonać dokładnego pomiaru wagi. Płytka została wyposażona w złącza zaciskowe oraz złącza Qwiic. Komunikuje się za pomocą interfejsu I2C. Pracuje z napięciem 3,3 V.
Po podłączeniu belki tensometrycznej, moduł jest zdolny do przetłumaczenia sygnału na taki, który może być odczytany z mikrokontrolera, którego używasz. NAU7802 jest przetwornikiem ADC z wyjściem I2C do wzmocnienia i konwertowania sygnałów ze standardowej belki tensometrycznej.
Wyprowadzenia modułu SparkFun NAU7802
Moduł komunikuje się za pomocą interfejsu I2C. Dodatkowo moduł posiada złącze Qwiic umożliwiające bezpośrednie podłączenie go do nakładek Qwiic.
| Pin | Opis |
|---|---|
| GND | Masa układu. |
| 3V3 | Napięcie zasilania 3,3 V. |
| SDA | Linia danych magistrali I2C. |
| SCL |
Linia zegarowa magistrali I2C. |
| INT |
Zewnętrzne przerwanie. |
| AVDD |
Regulator napięcia wyjściowego od 4,5 V do 2,4 V. |
| RED/E+ |
Napięcie pozytywne zasilania belki tensometrycznej. |
| BLACK/E- |
Napięcie negatywne zasilania belki tensometrycznej. |
| WHITE/A- |
Negatywna linia do podłączenia belki tensometrycznej. |
| GREEN/A+ |
Pozytywna linia do podłączenia belki tensometrycznej. |
| B- |
VIN2N - opcjonalny kanał ADC, wejście negatywne. |
| B+ |
VIN2P - opcjonalny kanał ADC, wejście pozytywne. |
Specyfikacja modułu NAU7802
- Napięcie zasilania: 3,3 V (NAU7802: od 2,7 V do 5,5 V)
- Konwerter ADC: dwukanałowy, 24-bit
- Programowalny wzmacniacz zysku
- Wbudowany czujnik temperatury
- Jednoczesne odrzucenie 50 Hz i 60 Hz
- Programowalny zysk PGA: od 1 do 128
- Programowalny zakres danych wyjściowych aDC
- Zakres zewnętrznego napięcia odniesienia różnicy od 0,1 V do 5 V
- Niskie zużycie energii i programowalne opcje zarządzania zasilaniem: do 1 uA w stanie spoczynku
- 2x złącze Qwiic
