Opis produktu: BMP390L - czujnik ciśnienia i temperatury - STEMMA QT / Qwiic - Adafruit 4816
Moduł czujnika wyposażony w cyfrowy barometr firmy Bosch BMP388 i BMP390. Umożliwia precyzyjny pomiar ciśnienia i wysokości w zakresie ciśnienia od 300 hPa do 1250 hPa, z relatywną dokładnością pomiaru ± 0,08 hPa i absolutną dokładnością pomiaru ± 0,5 hPa. Zasilany napięciem w zakresie od 3 V do 5 V DC. Moduł wykorzystuje magistralę I2C i SPI do komunikacji z modułem głównym, np. Arduino lub Metro. Wyposażony w złącza STEMMA QT / Qwiic, za pomocą których możliwe jest połączenie czujnika z mikrokontrolerem.
Produkt kompatybilny z Arduino
Na stronie producenta dostępny jest szczegółowy przewodnik użytkownika oraz biblioteka dla środowiska Arduino IDE do pobrania z serwisu GitHub.
Czujnik ciśnienia i temperatury wyposażony w układ BMP390L.

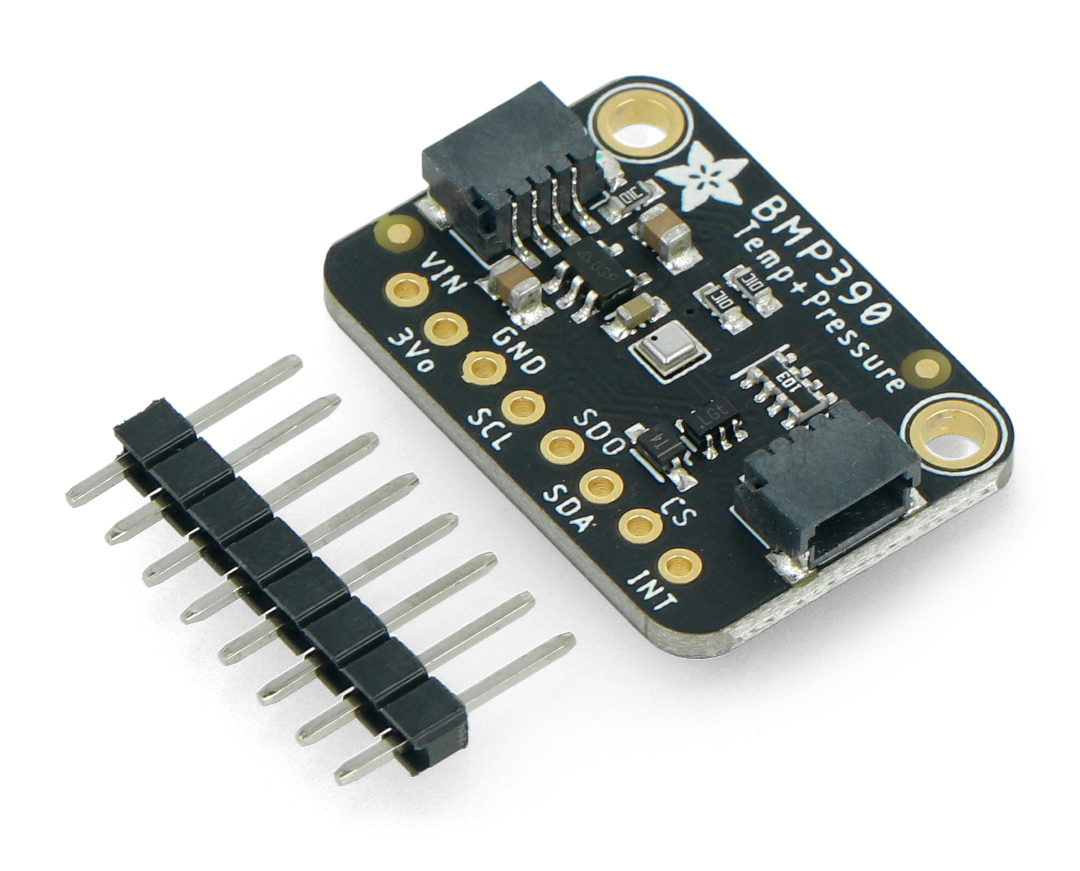

W zestawie znajduje się także dedykowana listwa goldpin o rastrze 2,54 mm, która może być wykorzystana do połączenia czujnika.
Sugerowane zastosowanie
- Wykorzystywany w projektach dronów i quadkopterów w celu utrzymania stabilnej wysokości lotu.
- Jako czujnik uzupełniający w dowolnych projektach latających, który śledzi wysokość nad poziomem morza.
- Do pomiaru temperatury z dokładnością do ± 0,5°C.
Zawartość zestawu
- Czujnik ciśnienia i temperatury BMP390L
- Złącza goldpin - raster 2,54 mm

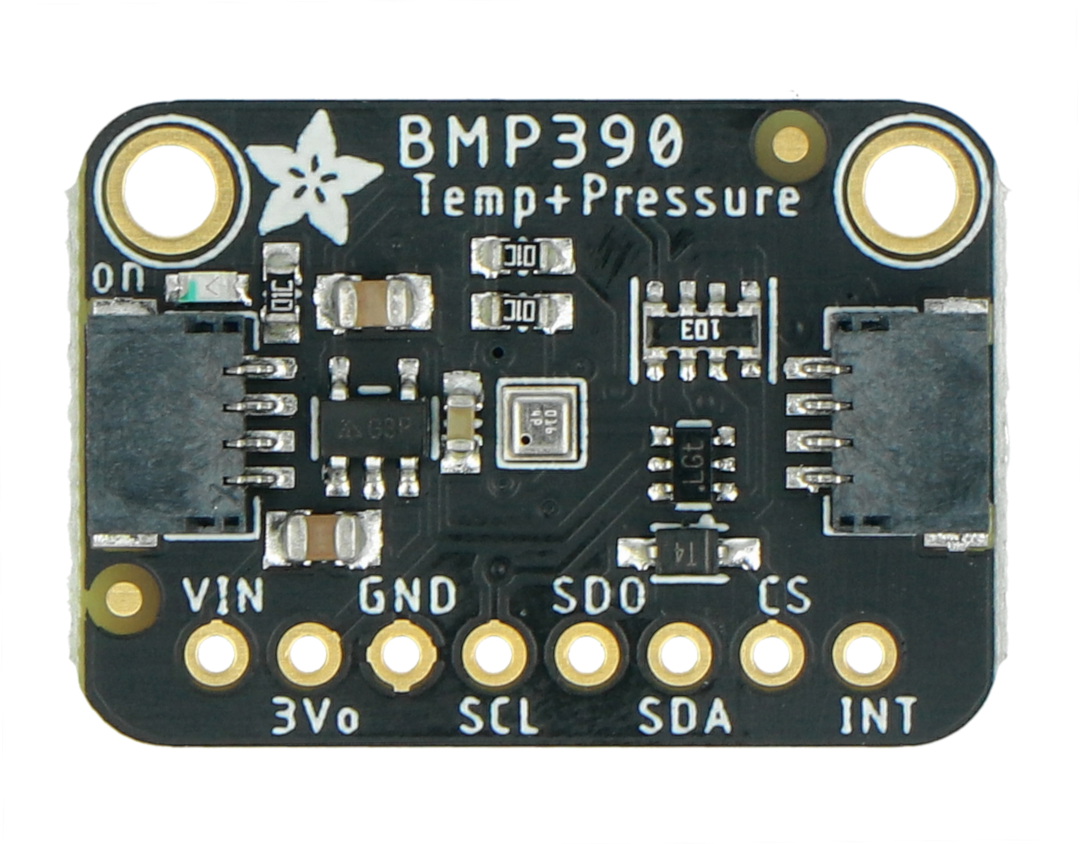

Opis wyprowadzeń czujnika od Adafruit
- VIN - pin zasilania napięciem od 3 V do 5 V DC
- 3Vo - pin zasilania napięciem 3,3 V
- GND - pin masy układu
- SCL - pin logiczny I2C / SPI - pin linii zegara interfejsu komunikacyjnego
- SDO - pin logiczny SPI - pin wyjściowy linii danych interfejsu komunikacyjnego
- SDA - pin logiczny I2C / SPI - pin linii danych interfejsu komunikacyjnego
- CS - Chip select (aktywowany stanem niskim)
- INT - pin przerwania
Przykład połączenia czujnika za pomocą złącz STEMMA QT / Qwiic oraz płytki Metro, będącej odpowiednikiem Arduino.
Czujnik zasilany jest napięciem w zakresie od 3 V do 5 V DC.
Specyfikacja techniczna
- Wbudowany układ: BMP388 i BMP390
- Napięcie zasilania: od 3 V do 5 V DC
- Interfejs komunikacyjny: SPI / I2C

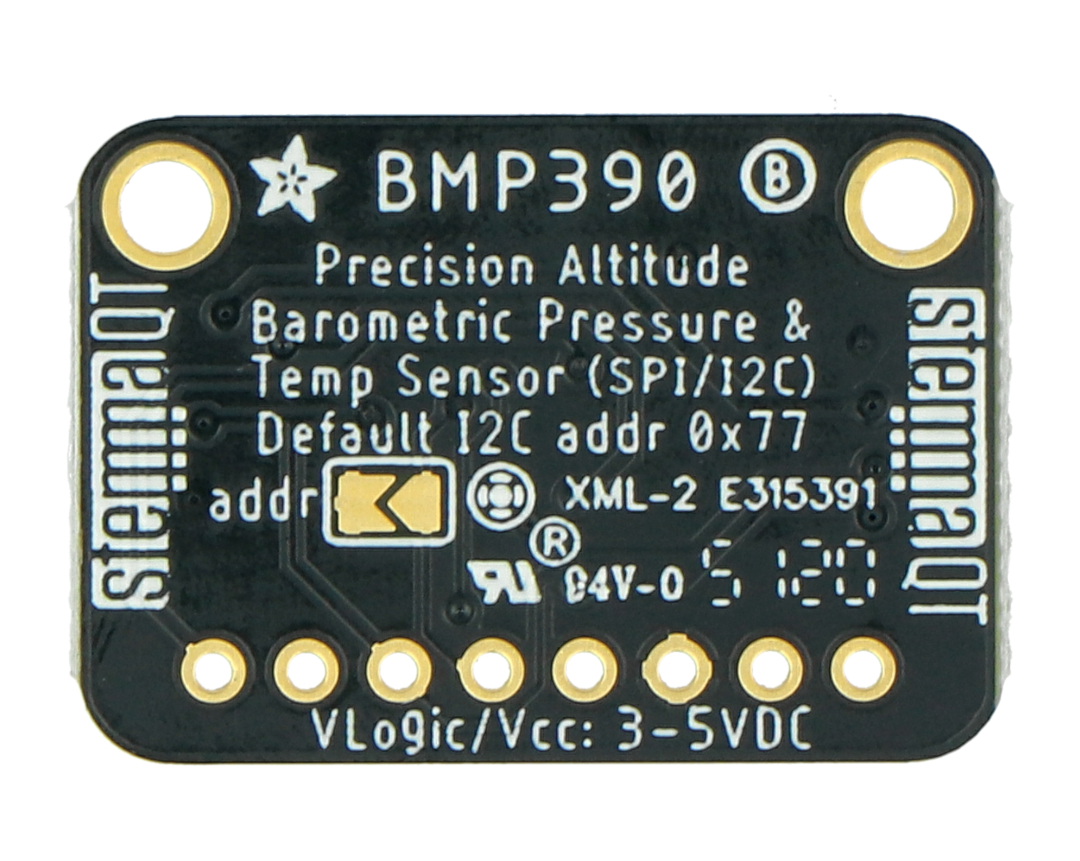

- Adres interfejsu I2C: 0x77
- Czujnik BMP388 i BMP390:
- zakres pomiarowy ciśnienia: od 300 hPa do 1250 hPa
- relatywna dokładność pomiaru ciśnienia: ± 0,08 hPa (przy wysokości ± 0,66 m, ciśnieniu od 900 hPa do 1100 hPa i temperaturze od 25°C do 40°C)
- absolutna dokładność pomiaru ciśnienia: ± 0,5 hPa (przy temperaturze od -20°C do 65°C i ciśnieniu od 300 hPa do 1100 hPa)
- temperatura: od 0°C do 65°C
- dokładność pomiaru temperatury: ± 0,5°C
- maksymalna częstotliwość próbkowania: 200 Hz
- Złącza: STEMMA QT / Qwiic
