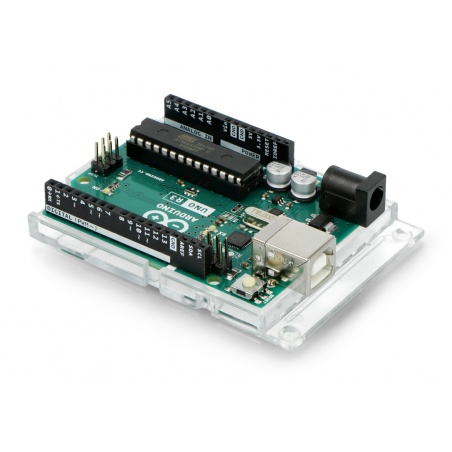

Arduino Uno Rev3 - Oryginalny moduł od Arduino Uno z mikrokontrolerem AVR ATmega328 w wymiennej obudowie. Posiada 32 kB pamięci Flash, 2 kB RAM, 14 cyfrowych wejść/wyjść z czego 6 można wykorzystać jako kanały PWM, 6 wejść analogowych oraz popularne interfejsy komunikacyjne.
Przedmiotem sprzedaży jest oryginalny produkt Arduino Uno, Botland jest oficjalnym dystrybutorem tej firmy.
Arduino Uno jest podstawową i zarazem najpopularniejszą wersją z całej serii. Płytka zawiera mikrokontroler ATmega328, wyposażony w 14 cyfrowych wejść/wyjść z czego 6 można wykorzystać jako wyjścia PWM (np. do sterowania silnikami) oraz 6 analogowych wejść. Układ taktowany jest sygnałem zegarowym o częstotliwości 16 MHz, posiada 32 kB pamięci programu Flash oraz 2 kB pamięci operacyjnej SRAM.
Pierwsze uruchomienie Arduino Uno Rev3 Aby ułatwić rozpoczęcie pracy z modułem, przygotowaliśmy poradnik, który dotyczy instalacji i pierwszego uruchomienia środowiska Arduino. |
Poniżej przedstawiamy kilka cech, które wyróżniają moduły Arduino Uno na tle innych płytek programowalnych.
Nazwa | Opis |
---|---|
Zainstalowany bootloader | Dzięki zainstalowanemu bootloaderowi do zaprogramowania urządzenia wystarczy odpowiedni przewód USB oraz oprogramowanie ze strony producenta. |
Arduino Shield |
Rozkład złącz umożliwia montaż dedykowanych nakładek tzw. Arduino Shield. |
Wyprowadzenia cyfrowe | 14 cyfrowych wejść/wyjść umożliwia m.in. sterowanie diodami LED, przekaźnikami oraz odczytywanie stanów przycisków. |
Wydajność prądowa | Maksymalna wydajność prądowa pojedynczego wyprowadzenia wynosi 40 mA. |
Wyjścia PWM | 6 wyjść PWM pozwala np. na sterowanie silnikami oraz regulowanie jasności diod. |
Wejścia analogowe | 6 wejść wbudowanego przetwornika analogowo-cyfrowego o rozdzielczości 10-bitów obsługuje m.in. czujniki z wyjściem analogowym. |
Komunikacja szeregowa | Urządzenie obsługuje popularne interfejsy komunikacyjne, m.in.: UART, I2C i SPI. |
Funkcje specjalne | Niektóre piny posiadają funkcje specjalne, których krótki opis dostępny jest w naszym przewodniku. |
Pamięć wbudowana |
Układ Atmega328 taktowany jest sygnałem o częstotliwości 16 MHz, posiada 32 kB pamięci programu Flash, 1 kB EEPROM oraz 2 kB pamięci operacyjnej SRAM. |
Zasilanie złącze DC | Do zasilania Arduino można wykorzystać dowolny zasilacz o napięciu od 7 V do 12 V ze złączem DC 5,5 x 2,1 mm. |
Zasilanie port USB | Płytkę można zasilać z komputera poprzez przewód USB pamiętając przy tym, że maksymalna wydajność prądowa portu USB wynosi 500 mA. Arduino posiada system chroniący gniazdo przed zwarciem oraz przepływem zbyt wysokiego prądu. |
Złącze ICSP | Moduł posiada wyprowadzenia ICSP służące do podłączenia zewnętrznego programatora AVR. |
Pin IOREF | Pin IOREF umożliwia bezpośredni dostęp do napięcia z jakim pracują wyprowadzenia I/O. |
Wbudowana dioda LED | Podłączona dioda LED na pinie 13 umożliwia debuggowanie prostych programów. |
Wyjście 3,3 V |
Wbudowany regulator napięcia umożliwia zasilanie zewnętrznych urządzeń napięciem 3,3 V o poborze prądu do 50 mA. |
Mikrokontroler w THT | Dzięki zastosowaniu obudowy przewlekanej THT w przypadku uszkodzenia mikrokontrolera głównego Atmega328P można go w prosty sposób wymienić. |
Platforma ThingSpeak - dla Arduino i Raspberry Pi IoT.
Przemysł elektroniczny jest nieustannie rozwijany. Nietrudno jest to zauważyć choćby po tym, że coraz większa grupa produktów przeznaczonych do użytku konsumenckiego jak i profesjonalnego, zawiera w swojej konstrukcji jeden lub więcej mikrokontrolerów. Z tego powodu, rośnie rynkowe zapotrzebowanie na specjalistów w zakresie elektroniki i programowania. Arduino Uno jest narzędziem, które umożliwia szybką naukę programowania urządzeń elektronicznych od najprostszych podstaw (obsługa przycisków i sterowanie diodami LED), aż po rozbudowane prototypy (np. roboty wspomagające procesy produkcyjne).
Szczególnym atutem płytek Arduino, jest dedykowane środowisko softwareowe, które wykorzystuje język Arduino bazujący na składni języka C. Podobnie jak np. Eclipse, środowisko Arduino IDE posiada podobne narzędzia podstawowe, które obejmują m.in. kompilator, konsolę błędów czy też monitor portu szeregowego. Do pamięci FLASH mikrokontrolera znajdującej się na płytce Arduino UNO 3, został wgrany bootloader - program rozruchowy. Dzięki temu, w celu rozpoczęcia komunikacji z komputerem wystarczy przewód USB, bez konieczności podłączania zewnętrznego programatora, tak jak ma to miejsce w przypadku programowania standardowych mikrokontrolerów AVR w językach C, BASCOM czy Assembler.
Arduino Uno Rev3 - Co to jest? Dowiesz się na naszym blogu botland.com.pl/blog/
Arduino to jeden z najpopularniejszych minikomputerów na całym świecie. Pierwsza płytka tego typu została stworzona z myślą o osobach początkujących zarówno w programowaniu, jak i w tematyce elektroniki.
Arduino Uno to moduł z mikrokontrolerem AVR ATmega328 – posiada 32 kB pamięci Flash, 2 kB pamięci operacyjnej RAM oraz 14 cyfrowych wejść/wyjść. Urządzenie doskonale sprawdzi się zarówno dla doświadczonych elektroników lub robotyków, jako element logiczny większego projektu, jak i dla osób początkujących, które potrzebują niedrogiego odpowiedniego sprzętu do nauki.
Moduł ma wymiary 68,6 mm x 53,4 mm, dzięki czemu zmieści się nawet w bardzo niewielkich obudowach. Warto także wspomnieć, że Arduino Uno posiada wyprowadzenia ICSP (służą one do podłączania zewnętrznego programatora AVR). Urządzenie można łatwo zaprogramować, korzystając z dedykowanego środowiska Arduino IDE.
6 z 14 cyfrowych wejść/wyjść potrafi obsłużyć sygnały PWM. Korzystając z takich możliwości, możesz na przykład zbudować robota mobilnego i całkowicie oprzeć jego sterowanie o płytkę rozwojową Arduino Uno Rev3.
Napięcie zasil. od | 7.0 V |
Napięcie zasil. do | 12.0 V |
Napięcie wyjścia od | 5.0 V |
Napięcie wyjścia do | 5.0 V |
Napięcie wyjściowe nominalne | 5.0 V |
UC - Mikrokontroler | ATmega328 |
UC - Rdzeń | 8-bit AVR |
UC - Pamięć EEPROM | 1 kB |
UC - Pamięć Flash | 32 kB |
UC - Pamięć RAM | 2 kB |
UC - Ilość rdzeni | 1. Single Core |
UC - Piny cyfrowe | 14 |
UC - wejścia analog. | 6 |
UC - Taktowanie | 16 MHz |
UC - Przetwornik AC | 10-bitów |
UC - Kanały PWM | 6 |
UC - Interfejs USB | USB B |
UC - Interfejs I2C | Tak |
UC - Interfejs UART | Tak |
UC - Interfejs SPI | tak |
Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy do godziny 12:00 oznacza wysyłkę towaru jeszcze tego samego dnia!
* ze względu na obecnie panującą sytuację związaną z Covid-19 wyjątek stanowi poniedziałek, w którym tego samego dnia wysyłane są zamówienia złożone do godz 10:00.
Czas realizacji płatności uzależniony jest od godzin sesji ELIXIR banków nadawcy i odbiorcy przelewu (więcej informacji na ten temat np. na stronie http://www.kiedy-przelew.pl/).
Jeśli kwota do zapłaty za produkty przekroczy 300 zł dostawa gratis! Dotyczy zamówień opłaconych przed wysyłką. Zamówienia pobraniowe wysyłamy gratis od 500 zł.
Austria, Belgia, Chrowacja, Czechy, Dania, Niemcy, Holandia, Słowacja
Bułgaria, Estonia, Francja, Węgry, Włochy, Łotwa, Litwa, Luksemburg, Portugalia, Rumunia, Słowenia
Finlandia, Grecja, Hiszpania, Irlandia, Szwecja, Cypr, Malta
Zapraszamy do dodania opinii o produkcie :) Funkcja dostępna po zalogowaniu.
Model |
Mikro kontroler |
Piny |
Pamięć Flash RAM EEPROM | Zasilanie |
Interfejs | Klony |
---|---|---|---|---|---|---|
ATmega 328 16 MHz |
14 I/O 6 PWM 6 analog |
32 kB 2 kB 1 kB |
DC: 7-12V USB: 5V |
UART I2C SPI |
||
ATmega 328 16 MHz ESP8266 |
14 I/O 6 PWM 6 analog |
32 kB 2 kB 1 kB |
DC: 7-12V USB: 5V |
UART I2C SPI WiFi |
||
ATmega 32u4 16 MHz |
20 I/O 7 PWM 12 analog |
32 kB 2,5 kB 1 kB |
DC: 7-12V USB: 5V |
UART I2C SPI USB |
DFrobot | |
ATmega 32u4 16 MHz |
20 I/O 12 analog |
32 kB 2,5 kB 1 kB |
DC: 7-12V USB: 5V |
UART Ethernet |
||
ATmega 32u4 16 MHz |
20 I/O 12 analog |
32 kB 2,5 kB 1 kB |
DC: 7-12V PoE: 36-57V |
UART Ethernet |
||
ATSAMD 21G18 Cortex M0 48 MHz |
14 I/O 12 PWM 6 analog |
256 kB 32 kB 16 kB |
DC: 5V USB: 5V |
UART I2C SPI DAC |
||
ATSAMD 21G18 Cortex M0 48 MHz |
14 I/O 12 PWM 6 analog |
256 kB 32 kB 16 kB |
DC: 5V USB: 5V |
UART I2C SPI DAC Debug |
Genuino Zero | |
Intel Curie Quark ARC x86 |
14 I/O 4 PWM 6 analog |
196 kB 24 kB - |
DC: 7-12V USB: 5V |
UART I2C SPI |
||
SAMD21G18 32-bit Cortex-M0+ |
20 I/O 6 analog |
256 kB 32 kB |
DC: 5V USB: 5V |
UART I2C SPI WiFi Ethernet Bluetooth |
||
ATmega 32u4 16 MHz |
20 I/O 12 analog |
32 kB 2,5 kB 1 kB |
DC: 5V USB: 5V |
UART I2C SPI WiFi Ethernet |
||
ATmega 32u4 16 MHz |
20 I/O 12 analog |
32 kB 2,5 kB 1 kB |
DC: 5V PoE: 36-57V |
UART I2C SPI WiFi |
||
ATmega 32u4 16 MHz |
20 I/O 12 analog |
32 kB 2,5 kB 1 kB |
DC: 5V |
UART I2C SPI WiFi |
||
Mega 2560 |
ATmega 2560 16 MHz |
54 I/O 16 analog |
256 kB 8 kB 4 kB |
DC: 7-12V |
UART I2C SPI |
Bluno Mega |
ATmega 2560 16 MHz |
54 I/O 16 analog |
256 kB 8 kB 4 kB |
DC: 7-12V USB: 5V |
UART I2C SPI |
||
AT91SAM 3X8E 84 MHz |
54 I/O 12 analog |
512 kB 96 kB - |
DC: 7-12V USB: 5V |
UART I2C SPI USB CAN |
||
ATmega 32u4 16 MHz |
20 I/O 12 analog |
32 kB 2,5 kB 1 kB |
DC: 7-12V USB: 5V |
UART I2C SPI |
||
ATmega 328 16 MHz |
14 I/O
6 PWM 6 analog |
32 kB 2 kB 1 kB |
DC: 7-12V USB: 5V |
UART I2C SPI |
||
ATmega 328 8 MHz |
14 I/O
6 PWM 6 analog |
32 kB 2 kB 1 kB |
DC: 3,4-12V USB: 5V |
UART I2C SPI |
||
ATmega 328 16 MHz |
14 I/O
6 PWM 6 analog |
32 kB 2 kB 1 kB |
DC: 7-12V USB: 5V |
UART I2C SPI |
||
ATmega 328 8 MHz |
14 I/O
6 PWM 6 analog |
32 kB 2 kB 1 kB |
DC: 3,4-12V USB: 5V |
UART I2C SPI |
