Opis produktu: Gateway H2 - moduł komunikacyjny - ESP32-H2-MINI-1 - ZigBee / Thread / Matter - do modułów deweloperskich M5Core - M5Stack M141
Gateway H2 od M5Stack to kompaktowy, stackowalny moduł komunikacyjny z układem ESP32-H2-MINI-1, wspierający bezprzewodowe protokoły ZigBee 3.0, Thread 1.3 oraz Matter (oparty na Thread). Dzięki zintegrowanej komunikacji IEEE 802.15.4 oraz możliwości przełączania interfejsów UART / SPI przez DIP switch, urządzenie doskonale sprawdza się w rozwoju aplikacji IoT z naciskiem na interoperacyjność i bezpieczeństwo danych. Dodatkowo obsługuje szyfrowanie sprzętowe, co czyni go idealnym rozwiązaniem w projektach wymagających ochrony transmisji. Możliwość stosowania w systemach wielomodułowych czyni go niezwykle elastycznym narzędziem dla profesjonalistów.

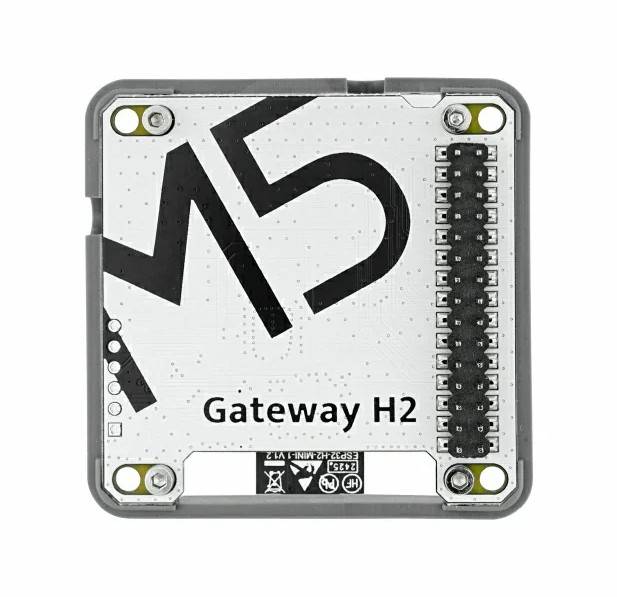

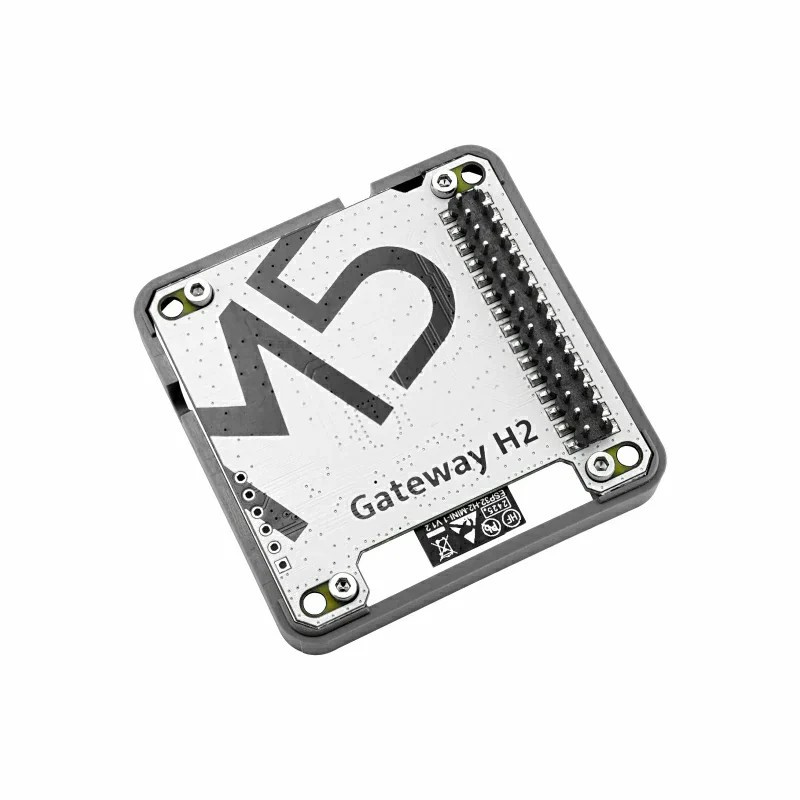

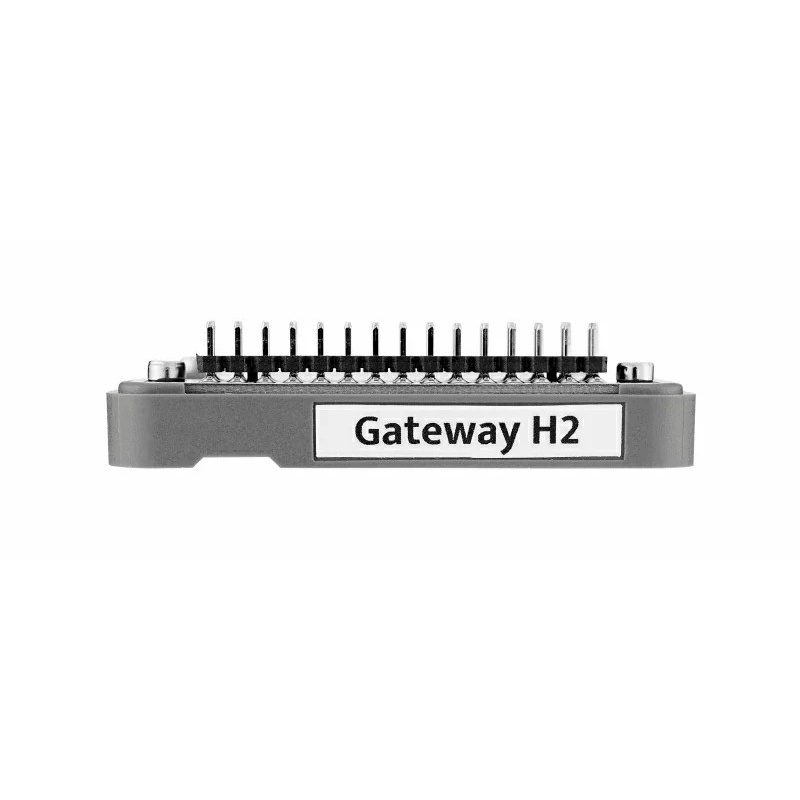

Gateway H2 - moduł komunikacyjny - ESP32-H2-MINI-1 - ZigBee / Thread / Matter - do modułów deweloperskich M5Core - M5Stack M141.

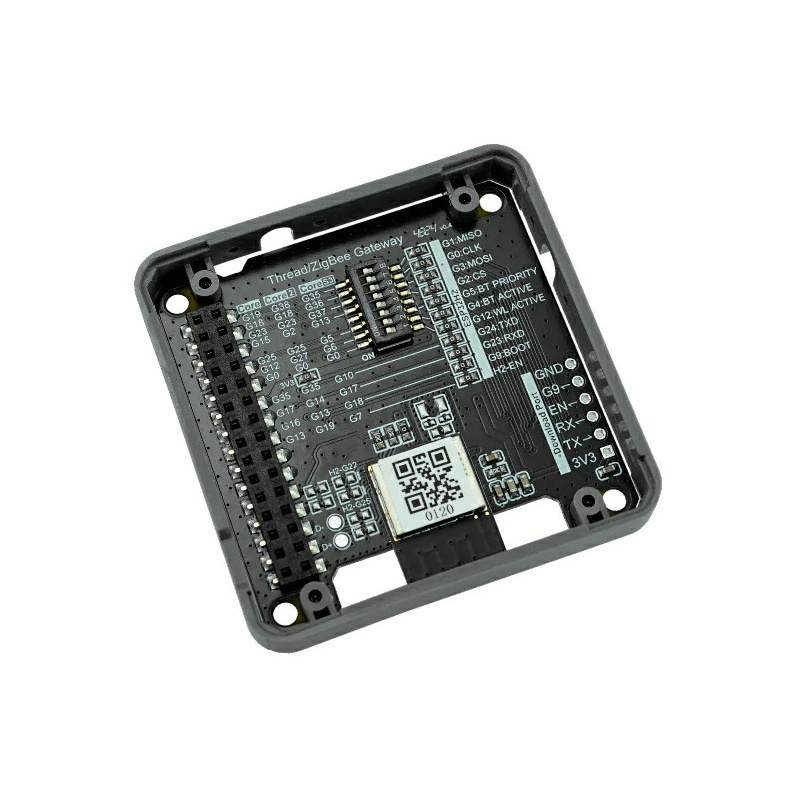

Gateway H2 posiada wbudowany sprzętowy moduł szyfrujący.
Główne cechy modułu Gateway H2
- Układ ESP32-H2: 32-bitowy jednordzeniowy procesor RISC-V o taktowaniu do 96 MHz
- Obsługa ZigBee, Thread i Matter: zgodność z najnowszymi protokołami IoT
- Komunikacja IEEE 802.15.4: niskonapięciowa transmisja bezprzewodowa
- 8-pozycyjny DIP switch: łatwa zmiana interfejsu i konfiguracji funkcji
- Obsługa szyfrowania sprzętowego: bezpieczeństwo danych w aplikacjach IoT
- Niskie zużycie energii: tylko 8,55 mA w stanie czuwania
- Kompatybilność: pracuje z UIFlow 2.0, Arduino IDE i ESP-IDF
Wyprowadzenia i kompatybilność z M5Stack

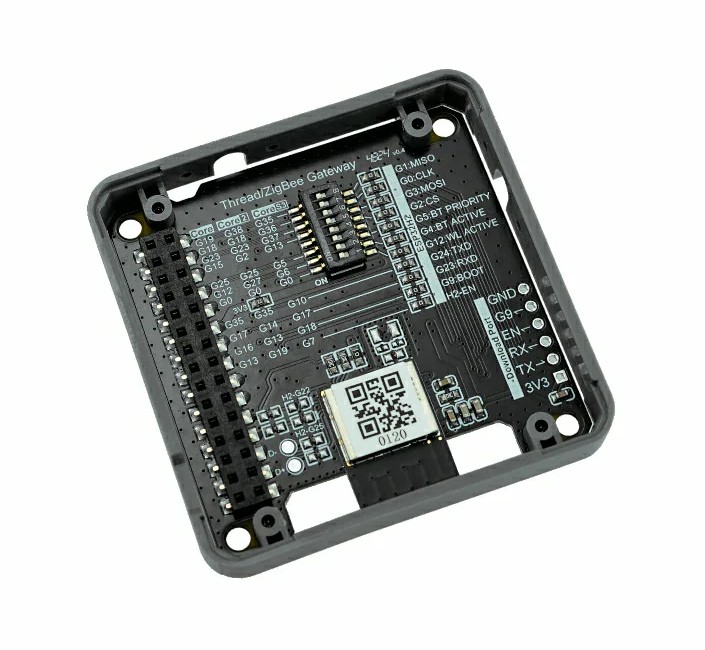

Moduł Gateway H2 korzysta z magistrali M-Bus i może być używany z kontrolerami M5Stack (np. CoreS3, Core2, Fire v2.7). Dzięki DIP switchowi możliwa jest zmiana funkcji wyprowadzeń - np. między UART i SPI. Moduł współdzieli piny z funkcjami Bluetooth oraz WiFi. Złącza takie jak RXD, TXD, SPI_MOSI, SPI_MISO, SPI_CLK, SPI_CS oraz SDA/SCL są dostępne na złączu 30-pinowym, co ułatwia integrację w aplikacjach wymagających niskonapięciowej komunikacji bezprzewodowej i współdzielenia sygnałów z hostem.

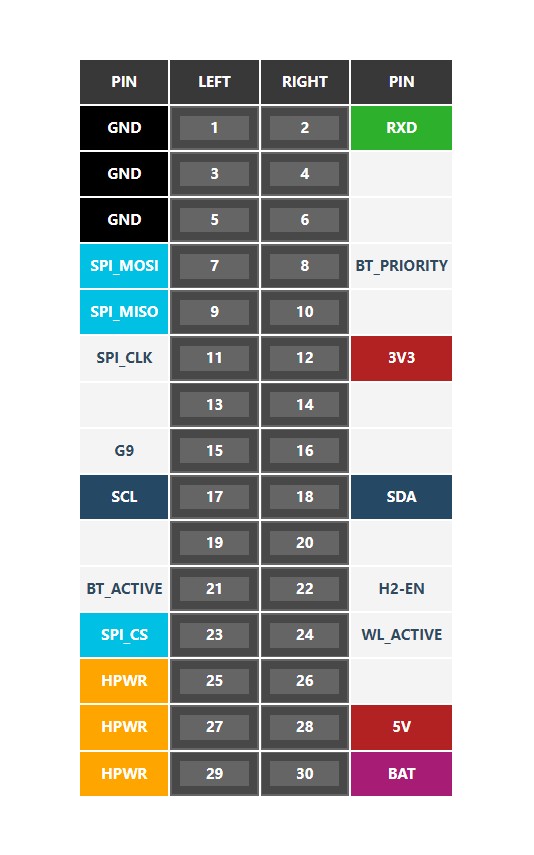

Schemat wyprowadzeń.

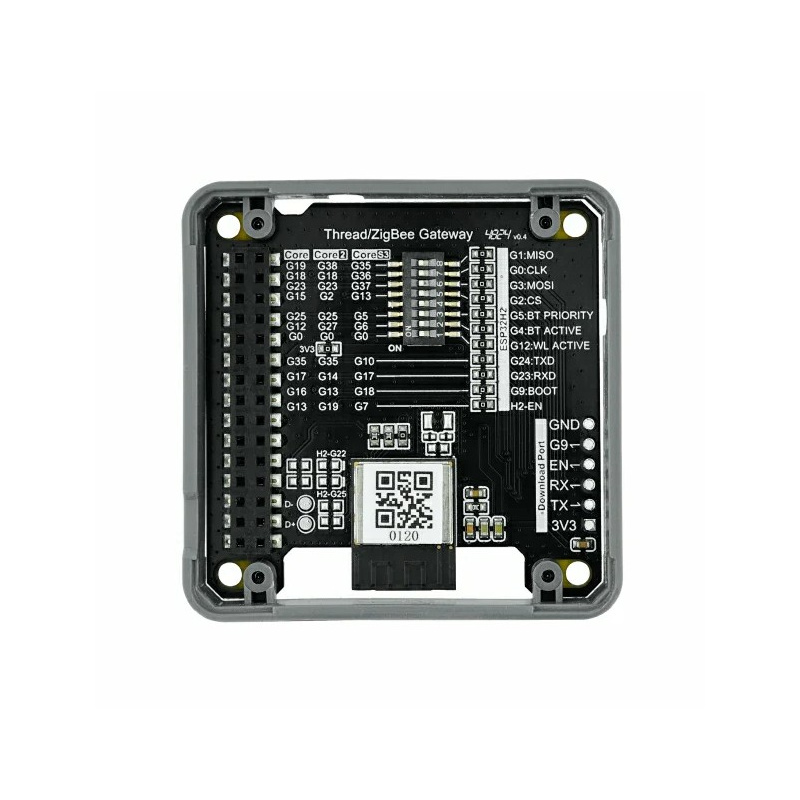

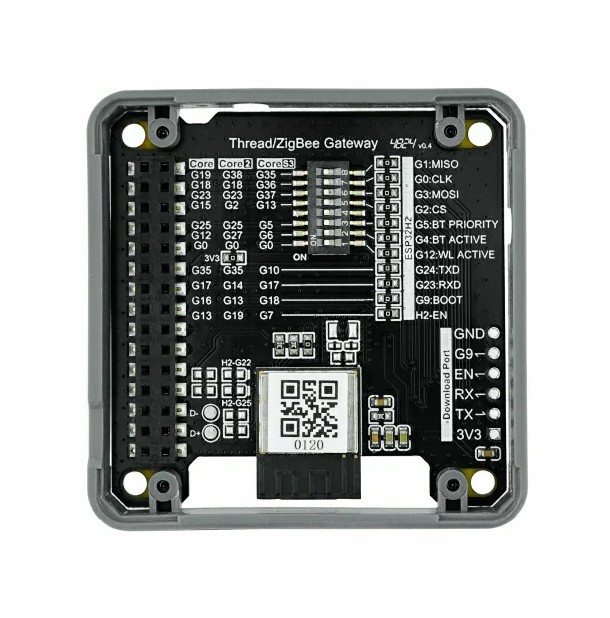

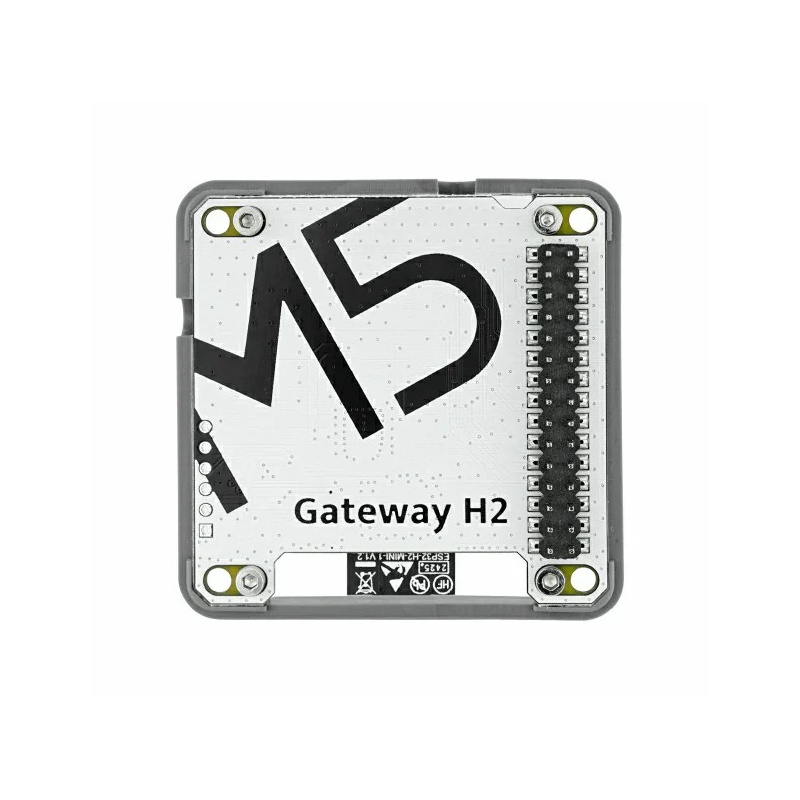

Moduł jest oparty na ESP32-H2-MINI-1.
Programowanie i integracja
Moduł może być programowany przy użyciu środowisk Arduino IDE, ESP-IDF oraz UIFlow 2.0. Dzięki dostępności oficjalnych bibliotek i dokumentacji od Espressif, możliwe jest łatwe tworzenie urządzeń końcowych (endpointów) obsługujących Matter over Thread, ZigBee gateway czy Thread Border Router. Oprogramowanie można wgrywać za pomocą klasycznego interfejsu UART (przez ESP32 Downloader). Producent udostępnia również SDK do platformy ESP-IDF oraz przewodniki krok po kroku dla wszystkich wspieranych protokołów.
Specyfikacja techniczna Gateway H2
- SoC: ESP32-H2-MINI-1 (32-bitowy RISC-V, 96 MHz)
- Pamięć Flash: 2 MB
- Antena: antena PCB na płytce
- Obsługiwane protokoły: IEEE 802.15.4 (ZigBee 3.0, Thread 1.3, Matter)
- Pobór prądu (standby): 3,3 V / 8,55 mA
- Pobór prądu (praca): 3,3 V / 18,35 mA (Thread networking)
- DIP switch: 8-pozycyjny (UART / SPI, kontrola funkcji bezprzewodowych)
- Temperatura pracy: od 0°C do 40°C
- Wymiary: 54 x 54 x 13,1 mm
- Masa: 11,8 g

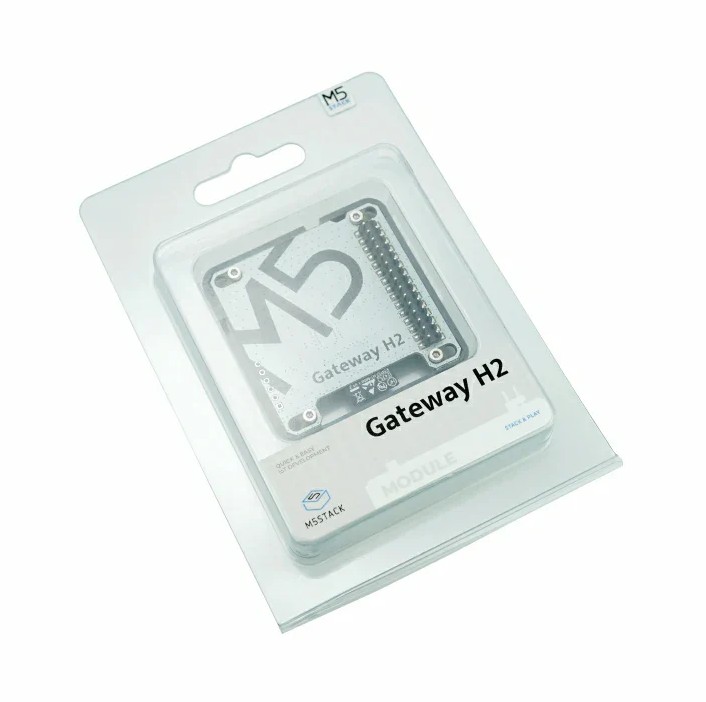

Zawartość zestawu

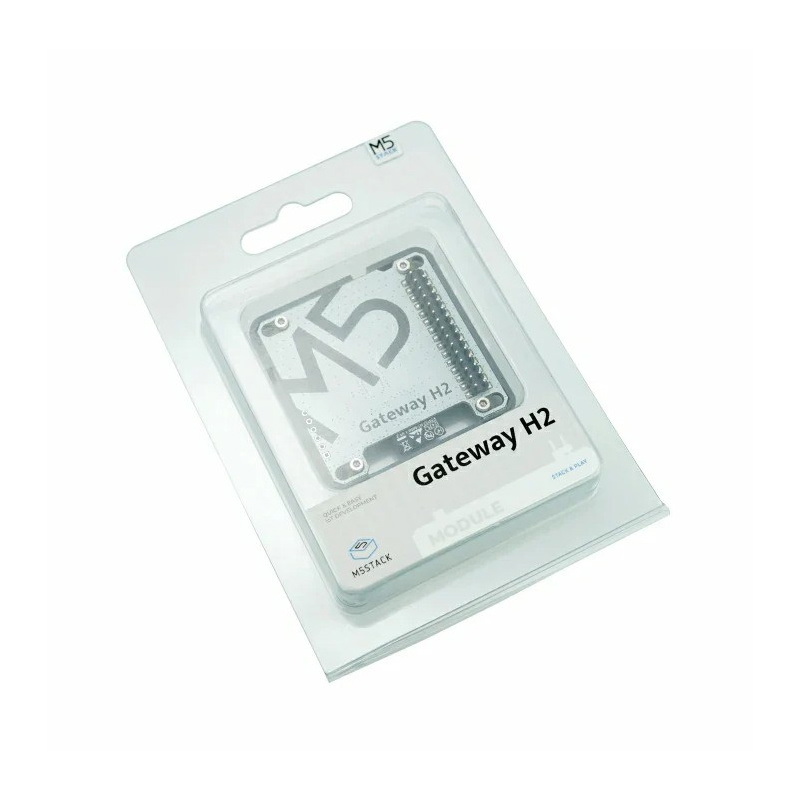

- 1x Moduł Gateway H2

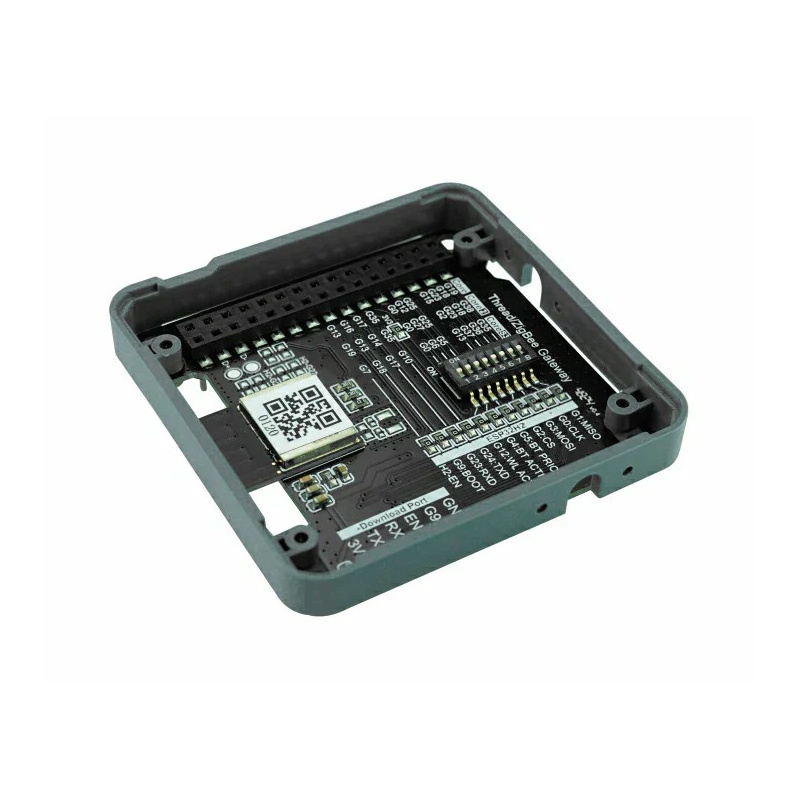

Moduł Gateway H2 został zaprojektowany do współpracy z kontrolerami M5Stack z serii Core.
