Opis produktu: M5Stack Core Ink - moduł deweloperski z wyświetlaczem 200 x 200 px 1,54''

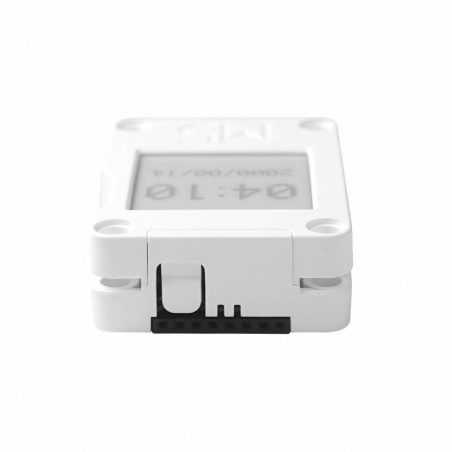

Core Ink to moduł deweloperski z wyświetlaczem e-paper o rozdzielczości 200 x 200 px oraz przekątnej 1,54". Urządzenie wyposażono w 4 MB pamięci flash. Za prace modułu odpowiada mikrokontroler ESP32-PICO-D4, dzięki któremu możemy komunikować się z urządzeniem przy wykorzystaniu WiFi oraz Bluetooth. Możliwości modułu Core Ink mogą zostać dodatkowo rozszerzone za pomocą np. rozszerzeń Unit podłączanych do pojedynczego gniazda Grove. Z tyłu oraz na górnej części urządzenia umieszczone zostały złącza GPIO pozwalające na połączenie rozszerzeń przy użyciu przewodów. Moduł zasilać można przy pomocy złącza USB C (wykorzystywanego również do programowania) lub za pomocą wbudowanego akumulatora Li-Pol 390 mAh. Wewnątrz urządzenia umieszczono także zegar RTC BM8563.

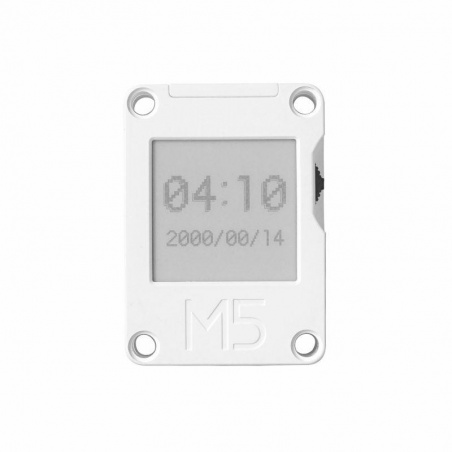

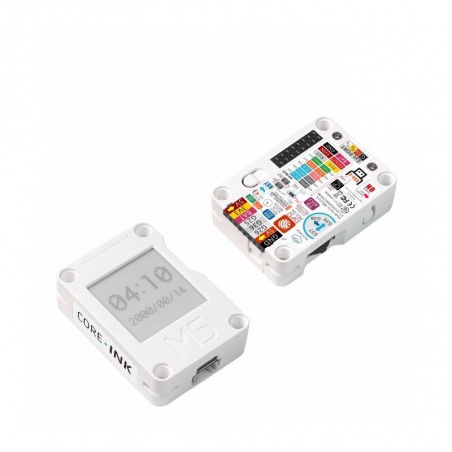

Moduł Core Ink o wymiarach 56 x 40 x 16 mm.

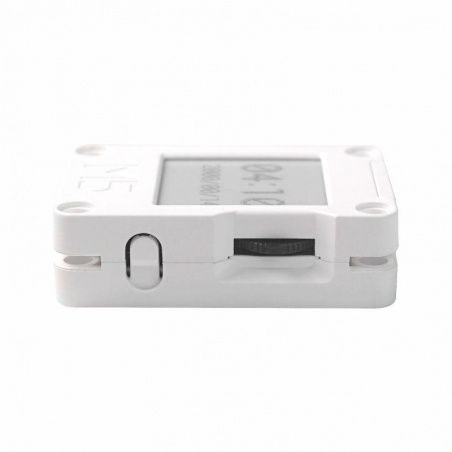

W bocznej części urządzenia umieszczono 3-stopniowy przełącznik oraz włącznik.
Kluczowe cechy modułu deweloperskiego
- Oparty na ESP32
- 4 MB wbudowanej pamięci flash
- Niski pobór mocy
- Kąt widzenia 180°
- Wbudowany magnes
- Wbudowany akumulator Li-Pol 390 mAh
Moduł deweloperski z wyświetlaczem typu e-paper
Zastosowanie tego rodzaju wyświetlacza sprawia, że moduł jest niezwykle energooszczędny, a wyświetlony obraz nie zniknie nawet po odłączeniu zasilania lub rozładowaniu się akumulatora. Wyświetlacz nie powinien być przez dłuższy czas wykorzystywany w miejscach o wysokim nasłonecznieniu, grozi to uszkodzeniem ekranu. Urządzenie wyposażono również w diodę stanów informującą nas na bieżąco o statusie urządzenia. Wykorzystanie bardzo energooszczędnego wyświetlacza sprawia, że moduł znakomicie sprawdzi się jako terminal systemów IoT oraz smart home.
Specyfikacja techniczna
- Kontroler: ESP32-PICO-D4
- Pamięć flash: 4 MB
- Napięcie wejściowe: 5 V / 500 mA
- Wyświetlacz: GDEW0154M09 (200 x 200 px, 1,54")

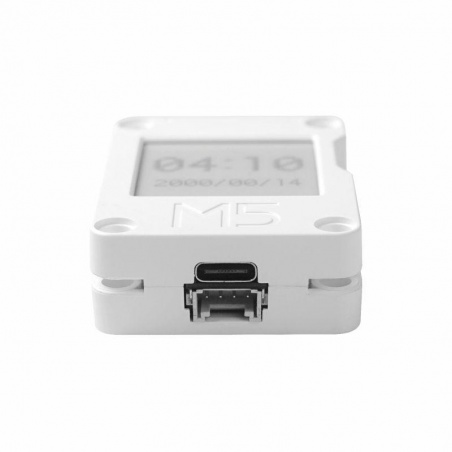

- Porty: USB C, Grove
- RTC: BM8563
- Częstotliwość WiFi: 2,4 GHz
- Temperatura pracy: od 0°C do 40°C

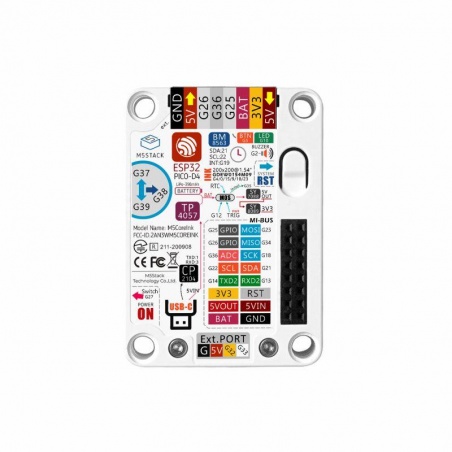

Rozkład elementów na płytce.
