Opis produktu: M5Stack CoreMP135 - zintegrowany host kontroli przemysłowej z systemem Linux - STM32MP135D - M5Stack K135
CoreMP135 od M5Stack to zintegrowany host sterowania przemysłowego z systemem Linux oparty na układzie STM32MP135DAE7, z jednordzeniowym procesorem ARM Cortex-A7 1 GHz i 4 GB pamięci DDR3L SDRAM. Wyposażony w 2 porty GbE, wyjście HD, 2 porty USB 2.0 typu A, USB typu C (OTG i zasilanie), gniazdo microSD, 2 interfejsy CAN FD, PWR485 (od 9 V do 24 V + RS485) oraz 2 interfejsy Grove (I2C i UART). Posiada 2-calowy ekran dotykowy IPS i głośnik 1 W. Dzięki niskim zużyciu energii, zarządzaniu zasilaniem AXP2101 i RTC oraz wbudowanemu akumulatorowi, jest idealny do automatyki przemysłowej, IoT i sterowania robotami. M5Stack CoreMP135 jest gotowy do użycia zaraz po wyjęciu z pudełka, dzięki dołączonej do zestawu karcie microSD z systemem Debian. Urządzenie posiada również podstawę do montażu na szynie DIN, co ułatwia instalację w różnych środowiskach przemysłowych.
Producent przygotował szczegółowy przewodnik użytkownika, który znacząco ułatwia rozpoczęcie pracy z modułem.
M5Stack CoreMP135 - zintegrowany host kontroli przemysłowej z systemem Linux - STM32MP135D - M5Stack K135.
Cechy szczególne modułu
- STM32MP135DAE7 z jednordzeniowym procesorem ARM Cortex-A7 1 GHz
- Standardowa platforma Linux
- Liczne interfejsy peryferyjne (CAN, RS485, gigabitowy port sieciowy, itp.)
- Ekran dotykowy o przekątnej 2''
- Zarządzanie zasilaniem (PMU)
- Wyjście audio
- Obsługa kart microSD oraz 4 GB pamięci DDR3L SDRAM
- Złącza M5BUS i PORT A/C

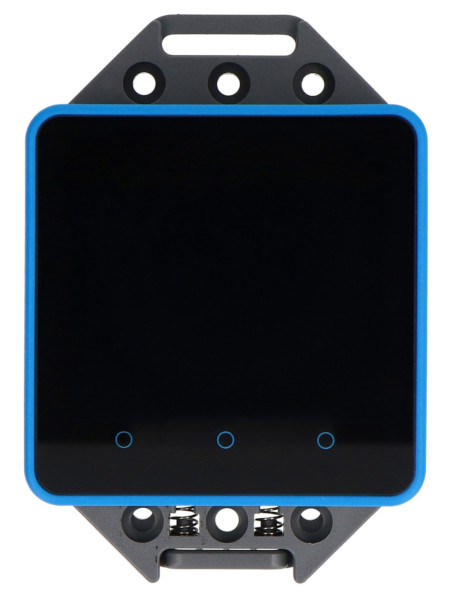

- Łatwy montaż dzięki szynie DIN na spodzie urządzenia
Zastosowania CoreMP135 od M5Stack
- Automatyzacja przemysłowa
- Inteligentne systemy domowe
- Przemysłowe bramy brzegowe IoT
- Edukacja i rozwój technologiczny
- Sterowanie centralne ruchem robotów

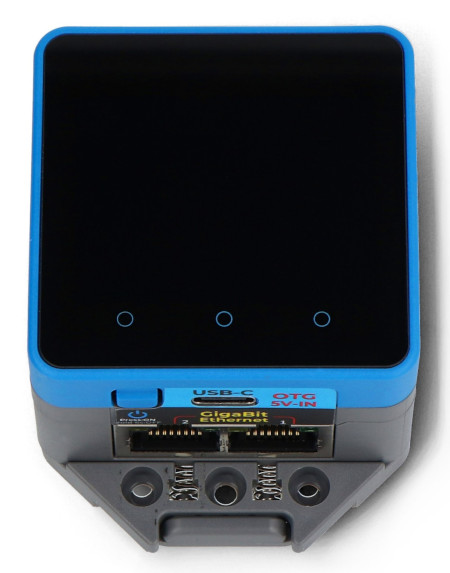

Moduł posiada pojemnościowy ekran dotykowy IPS o rozdzielczości 2''.
Moduł jest dostarczany z kartą microSD wstępnie załadowaną systemem Debian.
Programowanie modułu CoreMP135
Moduł CoreMP135 można programować za pomocą standardowych narzędzi Linux. Dzięki wstępnie zainstalowanemu systemowi Debian na karcie microSD, możwesz łatwo tworzyć i wdrażać aplikacje przemysłowe, IoT i automatyki domowej. Moduł wspiera różnorodne interfejsy programowania, umożliwiając integrację z różnymi urządzeniami i systemami. Wbudowane interfejsy, takie jak CAN, RS485 oraz porty USB, zapewniają elastyczność i wydajność w różnych zastosowaniach.
Specyfikacja techniczna CoreMP135
- Kontroler: STM32MP135DAE7
- Procesor: ARM Cortex-A7, 1 GHz
- Napięcie zasilania: 12 V / 2 A DC lub 5 V / 3 A przez USB typu C
- Pamięć: 4 GB DDR3L SDRAM
- Układ zarządzania zasilaniem: AXP2101
- Komunikacja 485: MAX3485
- Komunikacja CAN: Dwukanałowy SIT1051T/3 (wysoka prędkość FDCAN)
- Interfejs USB: GL852G (2x USB 2.0), 1x USB C (OTG i zasilanie)
- Interfejs wideo HD: LT8618SXB, obsługa do 24-bit głębi kolorów
- Ethernet: RTL8211F (do 1 Gbps)
- RTC: BM8563
- Ekran: ILI9342C, 2" IPS LCD, 240 x 320 px
- Sterownik ekranu dotykowego: FT6336U
- Wzmacniacz: NS4168, mono klasy D
- Głośnik: 1 W przy 4 Ω
- Temperatura robocza: od 0°C do 40°C
- Wymiary produktu: 54 x 54 x 34,5 mm
- Masa: 99,5 g

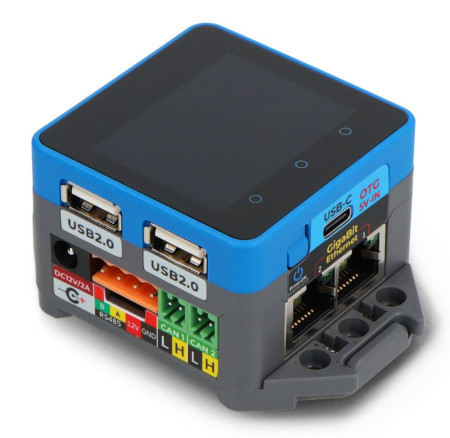

Urządzenie oferuje bogaty zestaw interfejsów.

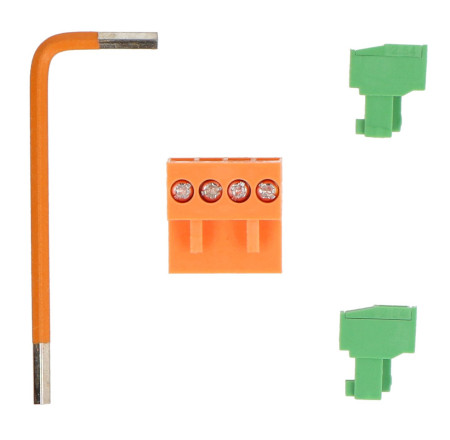

Elementy wchodzące w skład zestawu.
Zawartość zestawu
- 1x M5Stack CoreMP135
- 1x Klucz imbusowy M3
- 1x Złącze 4-pinowe typu VH - raster 3,96 mm
- 2x Listwa zaciskowa 2-pinowa - raster 2,54 mm
- 1x Karta microSD (zainstalowana w urządzeniu)
- 1x Instrukcja obsługi
