Indeks: MSS-23181
EAN: 6972934174499

Stepmotor Driver Module 13.2 - HR8825 - sterownik silników krokowych - do modułów deweloperskich M5Stack Core - M5Stack M039-V11

M5Stack Stepmotor Driver Module 13.2 v1.1 to sterownik silników krokowych, który jest przeznaczony do zastosowania z modułami serii M5Stack Core, w tym Core2 i CoreS3. Sterownik silnika został wyposażony w układ sterujący HR8825, za pomocą którego możliwe jest osiągnięcie niezależnego sterowania lub wieloosiowego połączenia silnika.

Cena:
Cena netto:
Ilość

Kupuj, śledź i odbieraj z apką InPost! Więcej

Zaufało nam już ponad 500 000 klientów. U nas masz:



wysyłkę tego samego dnia przy produktach z oznaczeniem „Wysyłka 24h”



własny serwis w Polsce



30 dni na zwrot i darmową dostawę w Polsce od 500 zł



4,9/5 w TrustMate i 4,9/5 w Google (prawie 4000 opinii)



fakturę VAT, leasing i raty dla firm

Dla firm



indywidualna wycena przy większych ilościach



leasing i raty od 1000 zł



faktura VAT

Dla szkół i uczelni



0% VAT na sprzęt komputerowy



zamówienia na zapytanie ofertowe



pomoc w doborze zestawów do pracowni

Złóż zapytanie ofertowe - odpowiadamy szybko.

Kompatybilne z: M5Stack Core

Opis produktu: Stepmotor Driver Module 13.2 - HR8825 - sterownik silników krokowych - do modułów deweloperskich M5Stack Core - M5Stack M039-V11

Stepmotor Driver Module 13.2 v1.1 to komponent elektroniczny wyprodukowany przez firmę M5Stack, który umożliwia precyzyjne sterowanie silnikami krokowymi. Przeznaczony do zastosowania z modułami deweloperskimi M5Stack Core2 i M5Stack CoreS3. Został wyposażony w układ sterujący HR8825, który umożliwia osiągnięcie niezależnego sterowania lub wieloosiowego połączenia silnika. Jest to idealne rozwiązanie do różnorodnych zastosowań, takich jak drukarki 3D czy obrabiarki CNC, gdzie potrzebna jest dokładna kontrola ruchu silnikiem.

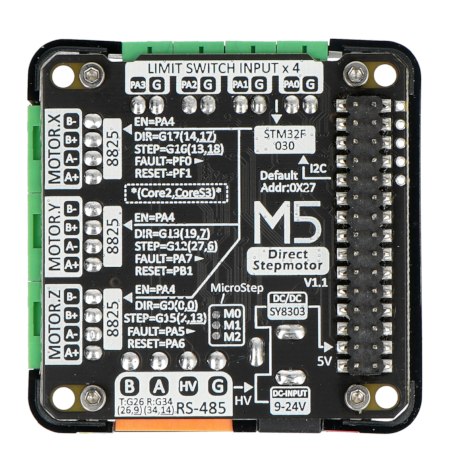

Sterownik silników krokowych M5Stack leży na białym tle.

Stepmotor Driver Module 13.2 - HR8825 - sterownik silników krokowych - do modułów deweloperskich M5Stack Core - M5Stack M039-V11.

Botland jest oficjalnym dystrybutorem modułów serii M5Stack w Polsce. System tych łączonych w stosy funkcjonalnych urządzeń wzbogaciliśmy o akcesoria ofertowe i liczne blogowe poradniki. Wszystkie prezentowane produkty M5Stack są oryginalne.

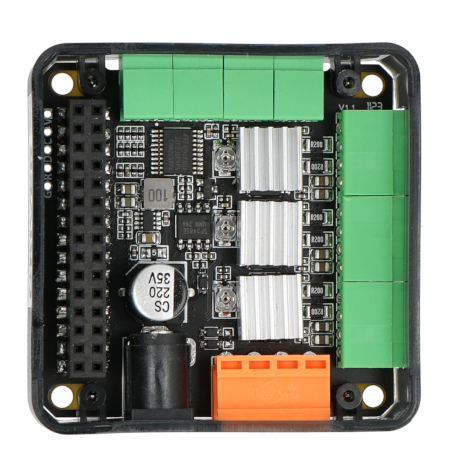

Sterownik silników krokowych M5Stack leży odwrotnie na białym tle.

Sterownik silników Stepmotor Driver Module służy do sterowania trzema silnikami krokowymi jednocześnie.

Cechy charakterystyczne modułu

  • Wyposażony w układ STM32F030F4P6, bazujący na 32-bitowym procesorze ARM Cortex-M0
  • Wykorzystuje sterownik silnika krokowego HR8825, obsługujący 3 niezależne osie
  • Posiada funkcję sterowania dwubiegunowymi silnikami krokowymi
  • Umożliwia regulację prądu na każdym z kanałów maksymalnie do 1,5 A
  • Posiada wiele trybów segmentacji kroków, od pełnego kroku nawet do 1/32 kroku
  • Zintegrowany z interfejsem komunikacyjnym PWR485
  • Posiada wejście zasilania typu DC-JACK
  • Obsługuje programowanie graficzne Arduino i UIFlow

Sterowanie silnikami krokowymi

Moduł Stepmotor Driver Module umożliwia sterowanie trzema niezależnymi silnikami krokowymi. Każdy silnik może być kontrolowany jednocześnie i autonomicznie, co pozwala na precyzyjne pozycjonowanie w różnych osiach. Jest to kluczowa cecha, spełniająca się w zastosowaniach takich jak drukarki 3D czy maszyny CNC, gdzie dokładność odgrywa kluczową rolę.

Tryb podziału kroków

Tryb podziału kroków pozwala użytkownikowi na wybór różnych metod sterowania precyzją ruchu silnika krokowego. Oferuje on różne tryby, począwszy od pełnego kroku aż do 1/32 kroku. Umożliwia to dostosowanie ruchu silnika do konkretnych wymagań aplikacji, zapewniając płynność i dokładność operacji, co jest ważne w urządzeniach wymagających precyzyjnej kontroli.

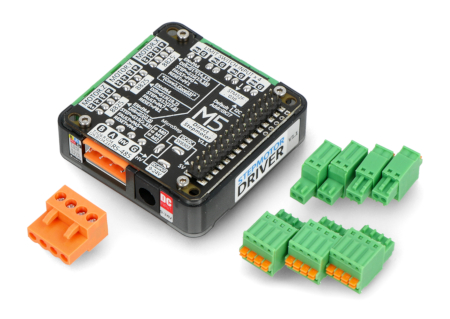

Sterownik silników krokowych M5Stack leży na białym tle wraz z elementami zestawu.

Moduł posiada tryb podziału kroków, który pozwala na precyzyjne sterowanie silnikami.

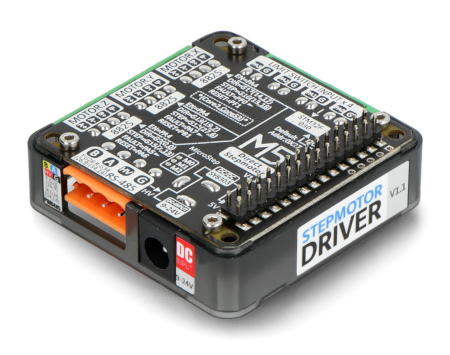

Sterownik silników krokowych M5Stack leży na białym tle.

Sterownik silników krokowych jest wykorzystywany m.in. w drukarkach 3D.

Sugerowane zastosowanie

  • Drukarki 3D
  • Skanery
  • Sterowanie maszyną do grawerowania CNC
  • Sterowanie modułem ruchu
  • Ramiona robotów

Zawartość zestawu

  • Stepmotor Driver Module 13.2 v1.1
  • 4x 2,54-2P zaciski śrubowe
  • 3x 2,54-4P zaciski śrubowe
  • 1x 3,96-4P zacisk śrubowy

Specyfikacja techniczna sterownika silników

  • Typ: sterownik silnika krokowego
  • Przeznaczenie: do modułów deweloperskich M5Stack Core2 i M5Stack CoreS3
  • Wbudowany układ:
    • sterownik: HR8825
    • rozszerzenia I/O: STM32F030F4P6
  • Wyposażony w potencjometr do regulacji prądu do 1,5 A
  • Interfejs komunikacyjny PWR485 (wejście zasilania RS485 + od 9 V do 24 V)
  • Wejście terminala DC-JACK od 9 V do 24 V
  • Wbudowany DCDC
  • Liczba kanałów: 3
  • Segmentacja: FULL, 1/2, 1/4, 1/8, 1/16, 1/32
  • Maksymalny prąd na kanał: 1,5 A
  • Złącze sygnału wejściowego: 2,54-2P
  • Złącze do podłączenia silników: 2,54-4P
  • Złącze terminala RS485: 3,96-4P
  • Wymiary: 54,2 x 54,2 x 13,2 mm
  • Masa: 40 g

Uwaga! Moduł może zostać uszkodzony podczas podłączania lub odłączania działającego silnika. Należy najpierw upewnić się, że silnik jest wyłączony!

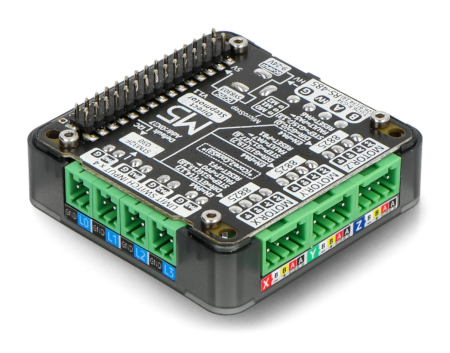

Sterownik silników krokowych M5Stack leży na białym tle.

Produkt jest kompatybilny z modułami deweloperskimi M5Stack Core2 i CoreS3.

Nazwa Wartość
Napięcie zasil. od 9.0 V
Napięcie zasil. do 24.0 V
Wydajność prąd 1.5 A
Moduł - typ Sterownik silników
Szerokość 8 cm
Wysokość 6 cm
Głębokość 3 cm
Waga 0,061 kg
