Opis produktu: M5Stack CoreS3 Thread BR - moduł deweloperski Thread Border Router - ESP32-S3 + ESP32-H2 - M5Stack K149
M5Stack CoreS3 Thread BR to kompletne rozwiązanie umożliwiające budowę i testowanie nowoczesnych sieci IoT opartych o standardy Thread, Matter oraz ZigBee. Zestaw składa się z kontrolera CoreS3 wykorzystującego układ ESP32-S3 oraz modułu Gateway H2 z mikrokontrolerem ESP32-H2 pracującym jako OpenThread RCP (Radio Co-Processor). Dzięki temu moduł może pełnić funkcję wydajnego routera granicznego Thread, integrującego sieci IEEE 802.15.4 z infrastrukturą WiFi i Ethernet. CoreS3 Thread BR oferuje bogate wyposażenie multimedialne i sensoryczne, obejmujące ekran dotykowy IPS 320 x 240 px, kamerę 0,3 MPx, mikrofony, głośnik Hi-Fi, czujnik zbliżeniowy, RTC oraz 9-osiowy moduł IMU. Wbudowane złącza Grove (HY2.0-4P) oraz magistrala M5-Bus pozwalają na łatwą rozbudowę projektu o dodatkowe moduły i sensory. Obudowa przystosowana do montażu na szynie DIN sprawia, że zestaw doskonale nadaje się do zastosowań przemysłowych oraz automatyki budynkowej.

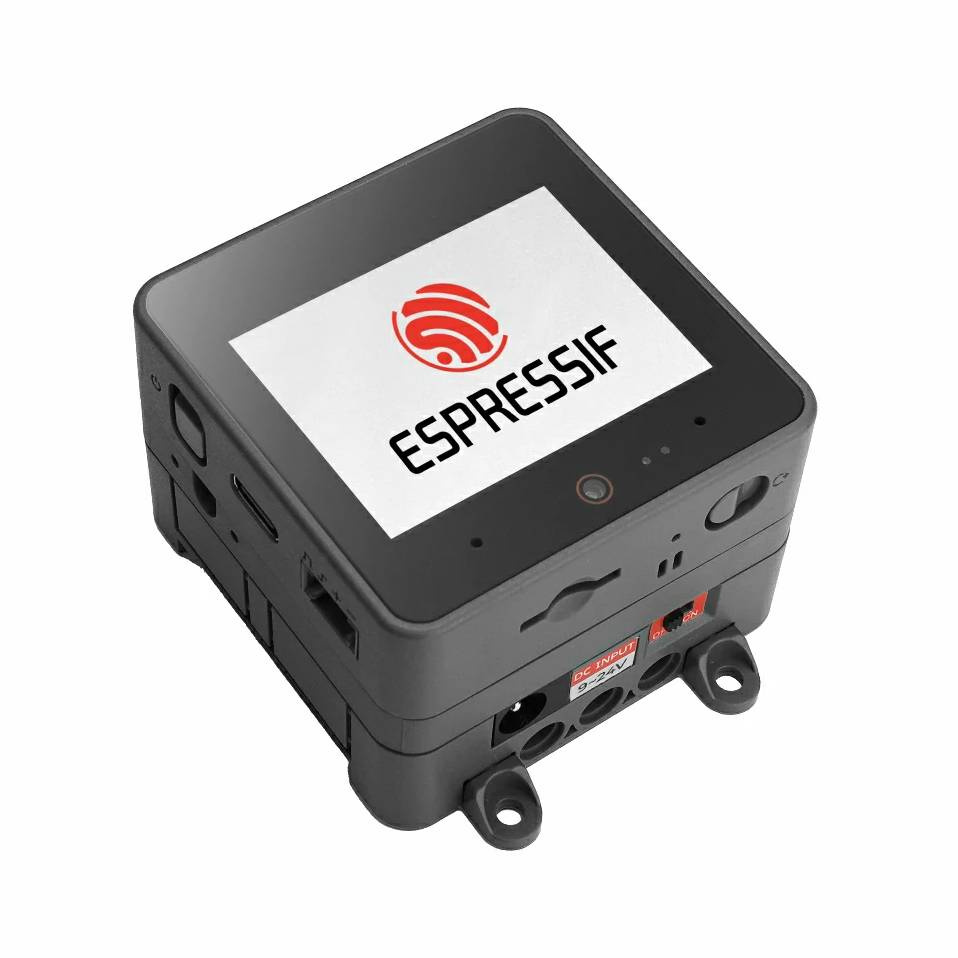

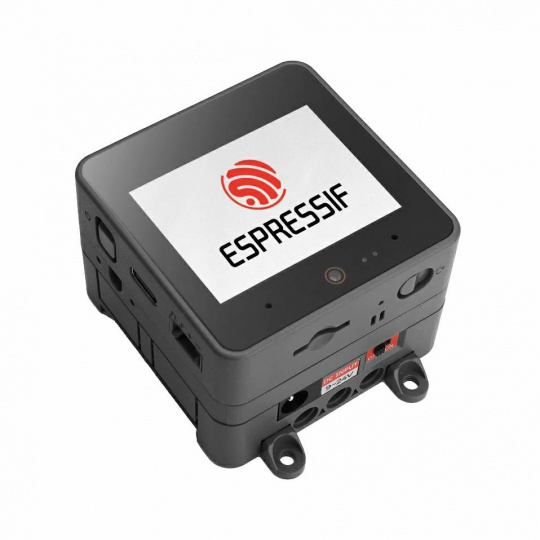

M5Stack CoreS3 Thread BR - moduł deweloperski Thread Border Router - ESP32-S3 + ESP32-H2 - M5Stack K149.

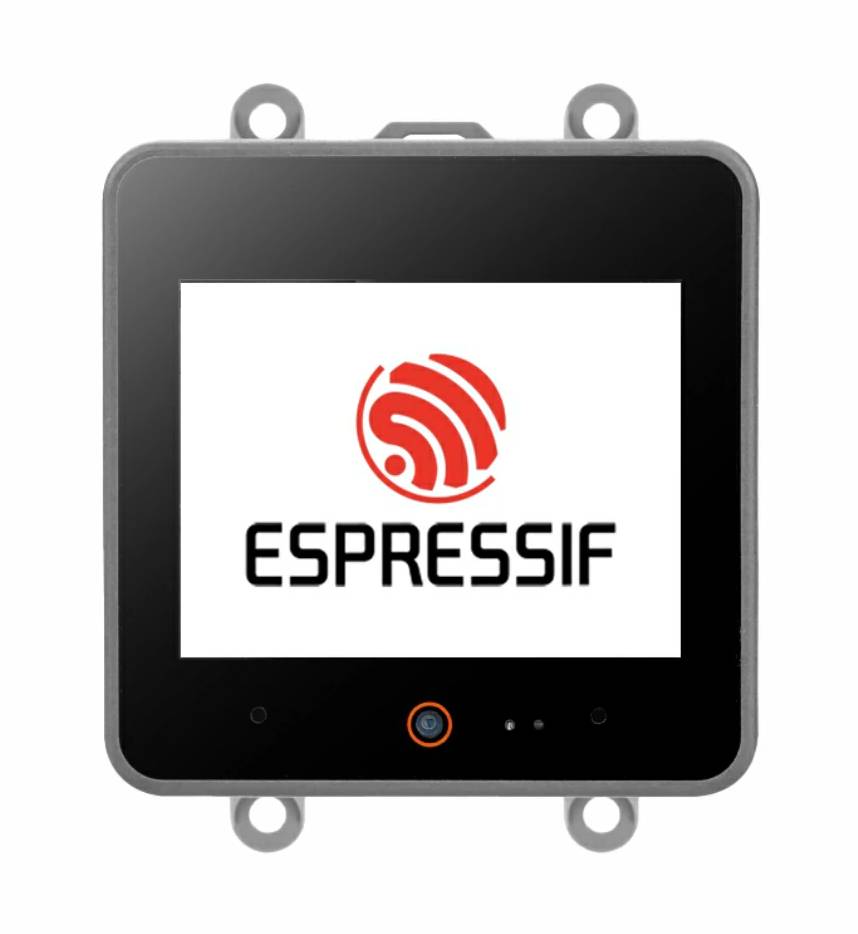

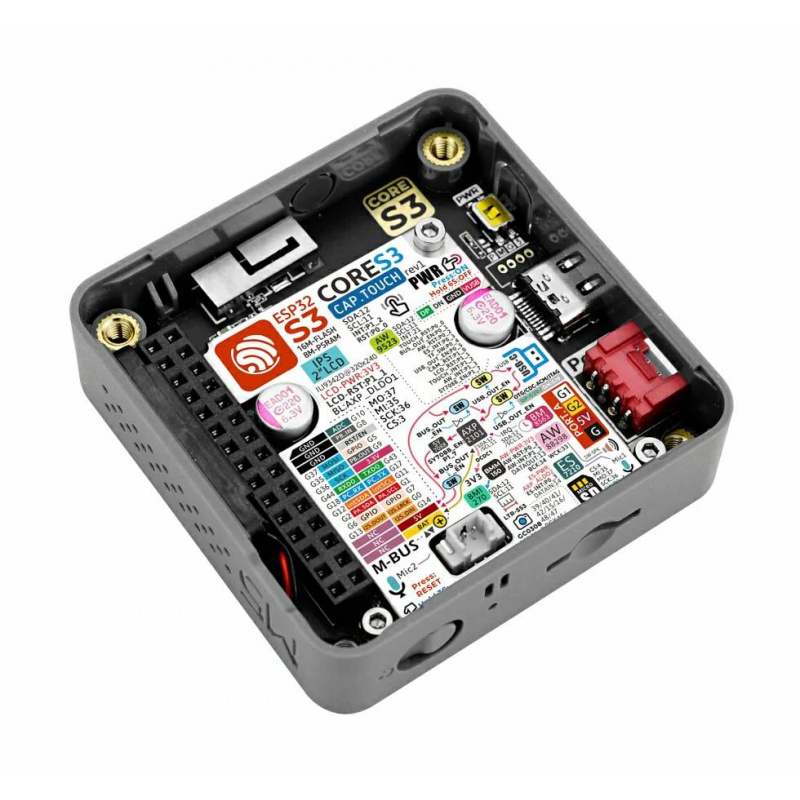

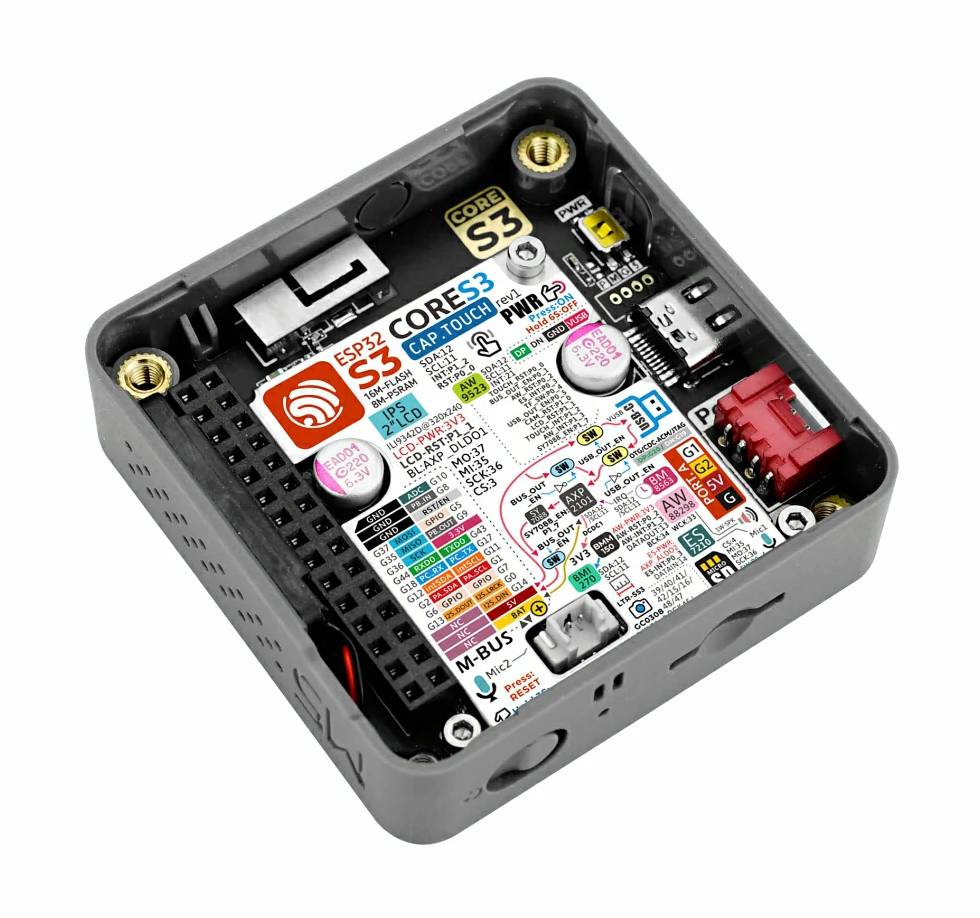

M5Stack CoreS3 Thread Border Router łączy w sobie kontroler CoreS3 oraz moduł komunikacyjny ESP32-H2.
Główne cechy M5Stack CoreS3 Thread BR
- ESP32-S3: dwurdzeniowy procesor Xtensa LX7 taktowany częstotliwością 240 MHz zapewniający wysoką wydajność obliczeniową
- Obsługa Thread, Matter i ZigBee: moduł ESP32-H2 z komunikacją IEEE 802.15.4 umożliwia tworzenie nowoczesnych sieci IoT
- 16 MB Flash i 8 MB PSRAM: duża ilość pamięci pozwala realizować rozbudowane aplikacje edge computing

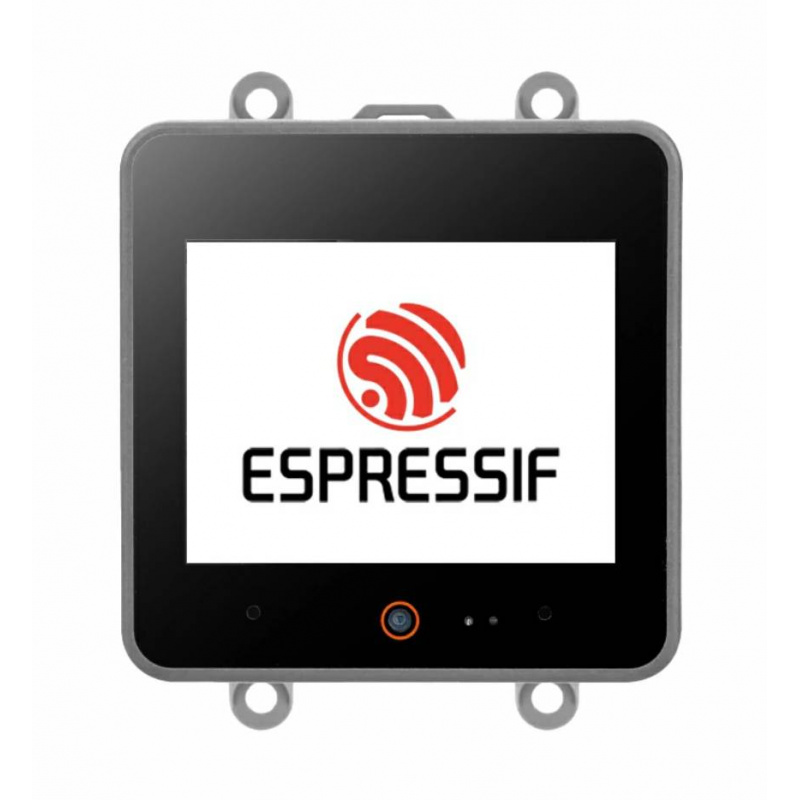

- Dotykowy ekran IPS 2'': wyświetlacz o rozdzielczości 320 x 240 px umożliwia lokalną obsługę urządzenia
- Kamera GC0308: wbudowana kamera 0,3 MPx pozwala realizować funkcje monitoringu i analizy obrazu
- Rozbudowane audio: podwójny mikrofon, kodek ES7210 oraz głośnik 1 W z wzmacniaczem AW88298
- Łatwy montaż: obudowa przystosowana do montażu na szynie DIN
- Akumulator 500 mAh: umożliwia krótkotrwałą pracę mobilną lub podtrzymanie systemu
- Zasilanie od 9 V do 24 V DC: kompatybilność z typowymi instalacjami automatyki przemysłowej
- USB-OTG oraz microSD: łatwe programowanie, aktualizacja firmware i przechowywanie danych
Wyprowadzenia, interfejsy i możliwości komunikacyjne Thread Border Router

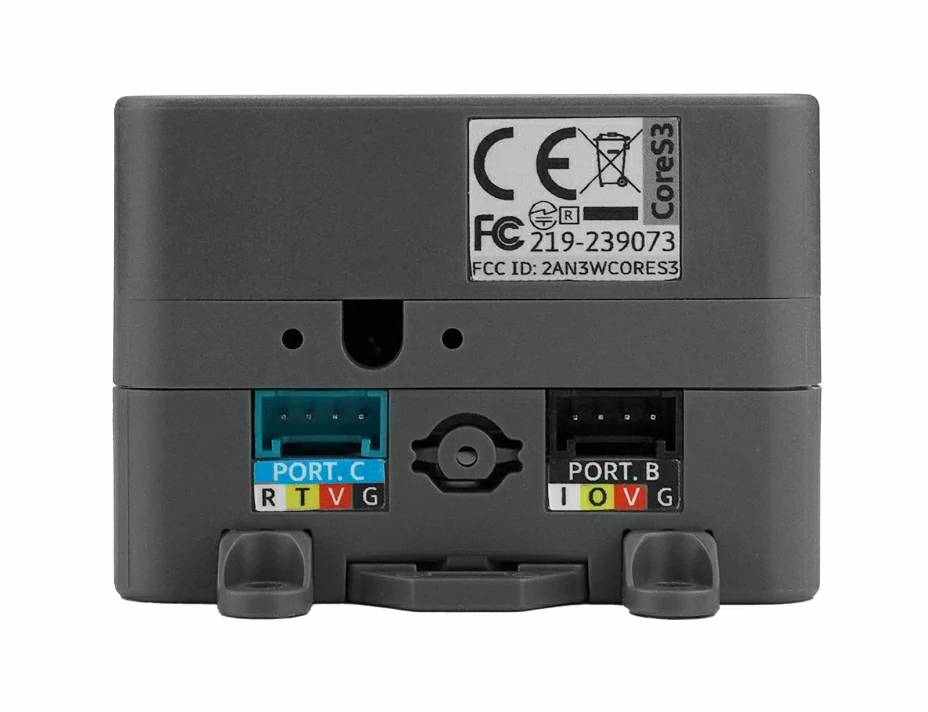

M5Stack CoreS3 Thread BR oferuje szerokie możliwości komunikacyjne i rozbudowany zestaw interfejsów przeznaczonych do projektów IoT oraz automatyki budynkowej. Główny kontroler ESP32-S3 zapewnia komunikację WiFi 2,4 GHz, natomiast moduł ESP32-H2 obsługuje standard IEEE 802.15.4, wykorzystywany przez sieci Thread, Matter i ZigBee. Dzięki temu moduł może pełnić funkcję pomostu pomiędzy siecią lokalną a energooszczędnymi urządzeniami IoT. Na obudowie dostępne są dwa złącza HY2.0-4P, kompatybilne z modułami Grove i ekosystemem M5Stack. Dodatkowo wyprowadzono magistralę M5-Bus umożliwiającą dostęp do interfejsów UART, I2C, SPI, GPIO oraz linii audio I2S. Moduł wyposażono także w slot kart microSD, port USB-OTG oraz złącza zasilania HVIN obsługujące napięcie od 9 V do 24 V. Wbudowane czujniki, takie jak IMU BMI270, magnetometr BMM150, czujnik zbliżeniowy LTR-553ALS-WA oraz RTC BM8563, pozwalają tworzyć rozbudowane systemy monitoringu, automatyki i inteligentnych instalacji bez konieczności stosowania dodatkowych modułów.

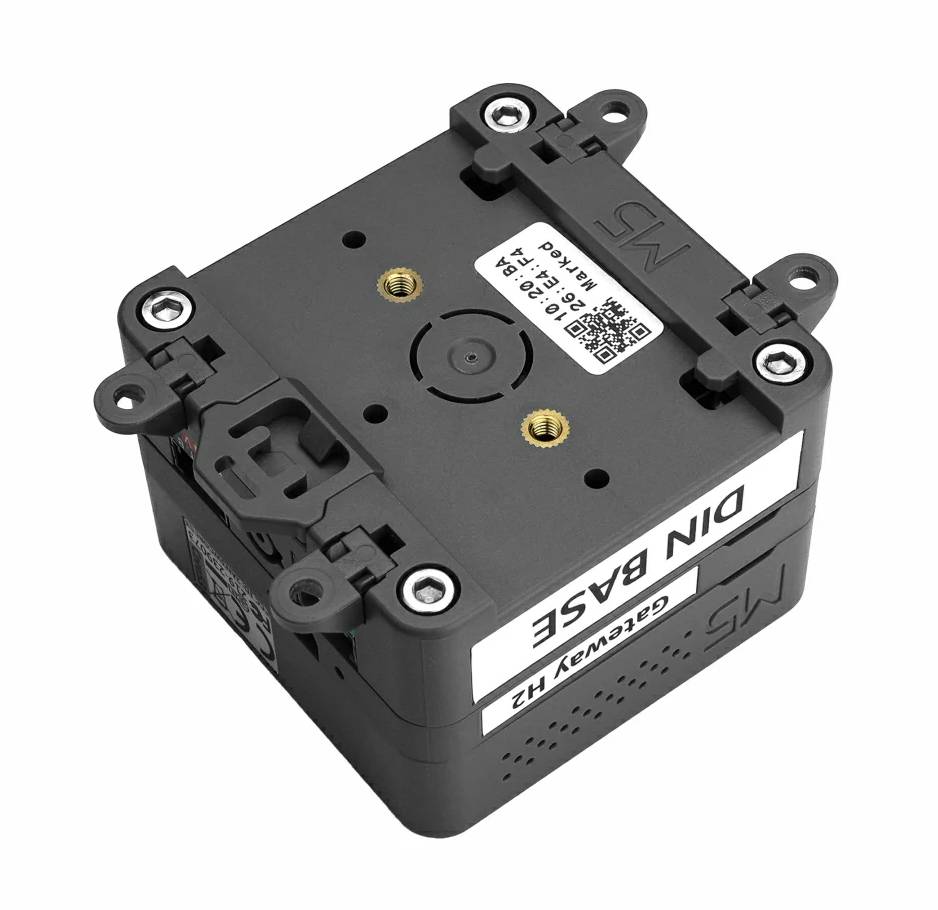

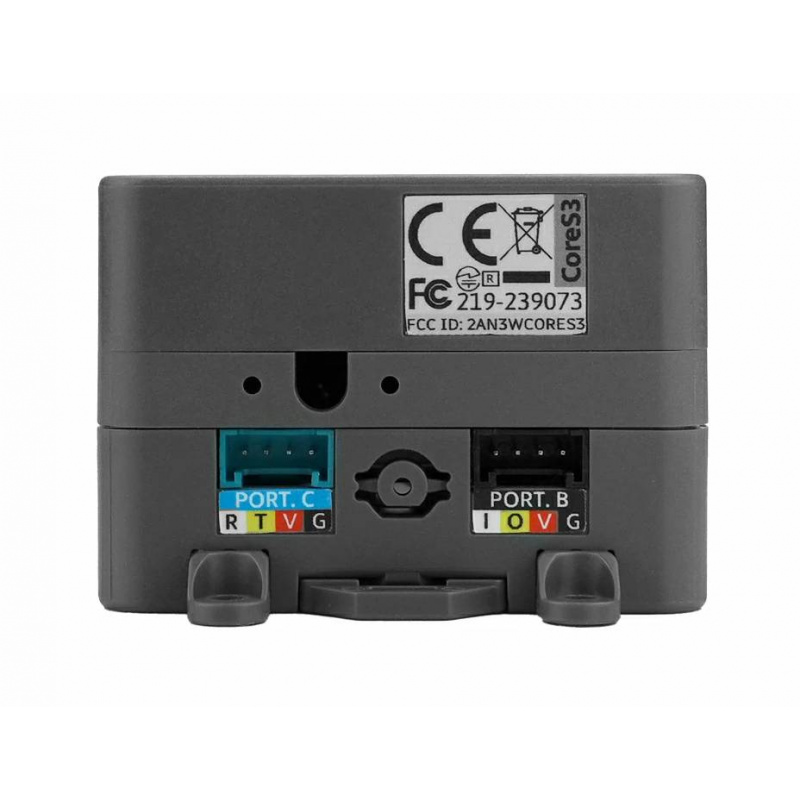

Komunikację w standardach Thread i ZigBee zapewnia moduł Gateway H2 (ESP32-H2).

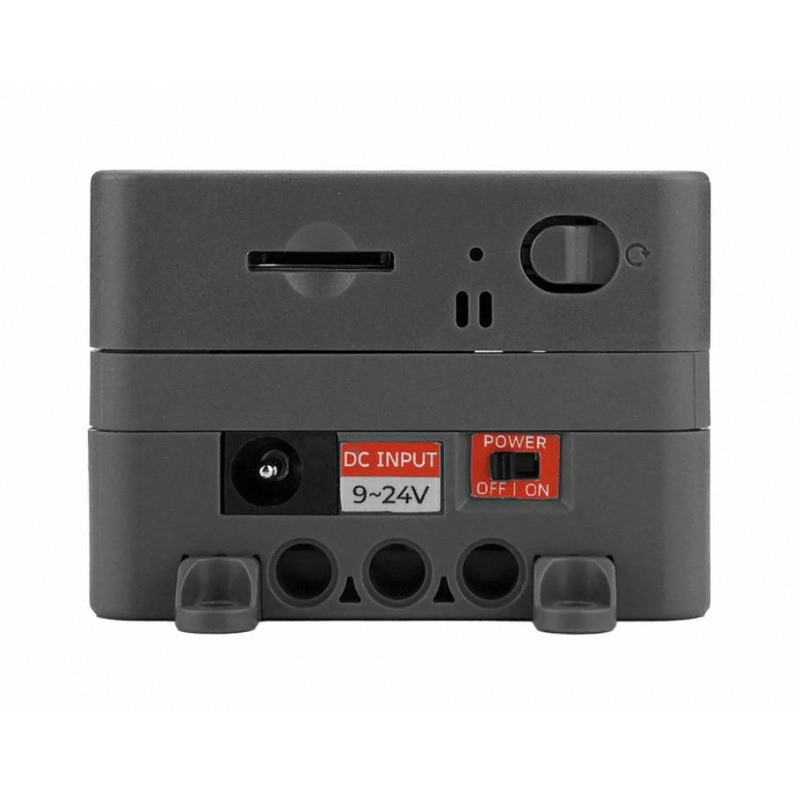

Podstawa Base DIN wspiera zasilanie zewnętrzne w szerokim zakresie napięcia od 9 V do 24 V DC.
Programowanie i integracja z ESP-IDF, Matter oraz OpenThread
CoreS3 Thread BR został przygotowany z myślą o programistach oraz integratorach systemów IoT. Producent zapewnia wsparcie dla środowiska ESP-IDF, umożliwiającego tworzenie zaawansowanych aplikacji dla układów ESP32-S3 i ESP32-H2. Moduł współpracuje z frameworkami OpenThread, Matter SDK oraz bibliotekami Espressif przeznaczonymi do budowy bramek Thread Border Router. Dzięki obsłudze OpenThread RCP możliwe jest tworzenie własnych routerów granicznych, mostów komunikacyjnych oraz systemów automatyki budynkowej zgodnych z nowoczesnym standardem Matter. Programowanie odbywa się przez port USB-OTG, a dodatkowa pamięć Flash i PSRAM umożliwia uruchamianie aplikacji sieciowych, serwerów lokalnych oraz systemów edge AI. Zestaw sprawdzi się zarówno podczas nauki technologii Thread i ZigBee, jak i przy tworzeniu profesjonalnych prototypów urządzeń Smart Home, koncentratorów danych oraz przemysłowych systemów monitoringu.
Specyfikacja techniczna M5Stack CoreS3 Thread Border Router
- Procesor główny: ESP32-S3 Xtensa LX7 Dual-Core 240 MHz
- Koprocesor RCP: ESP32-H2-MINI-1 RISC-V Single-Core 96 MHz
- Pamięć: 16 MB Flash, 8 MB PSRAM
- Łączność WiFi: 2,4 GHz
- Łączność bezprzewodowa: IEEE 802.15.4
- Obsługiwane standardy: Thread, Matter, ZigBee
- Wyświetlacz: IPS 2'' 320 x 240 px ILI9342C
- Panel dotykowy: FT6336U
- Kamera: GC0308 0,3 MPx
- IMU: BMI270
- Magnetometr: BMM150
- RTC: BM8563
- Czujnik zbliżeniowy: LTR-553ALS-WA
- Audio Codec: ES7210
- Głośnik: 1 W AW88298
- Mikrofony: 2 szt.
- Slot kart pamięci: microSD
- Port USB: USB-OTG
- Interfejsy rozszerzeń: 2x HY2.0-4P, M5-Bus
- Zasilanie: od 9 V do 24 V DC
- Akumulator: Li-Pol 500 mAh
- Mocowanie: szyna DIN
- Wymiary: 54 x 54 x 38,1 mm
- Masa: 91 g
Zawartość zestawu
- 1x M5Stack CoreS3 Thread BR
- 1x Klucz imbusowy 2,5 mm
- 4x Klips montażowy
- 1x Uchwyt montażowy DIN

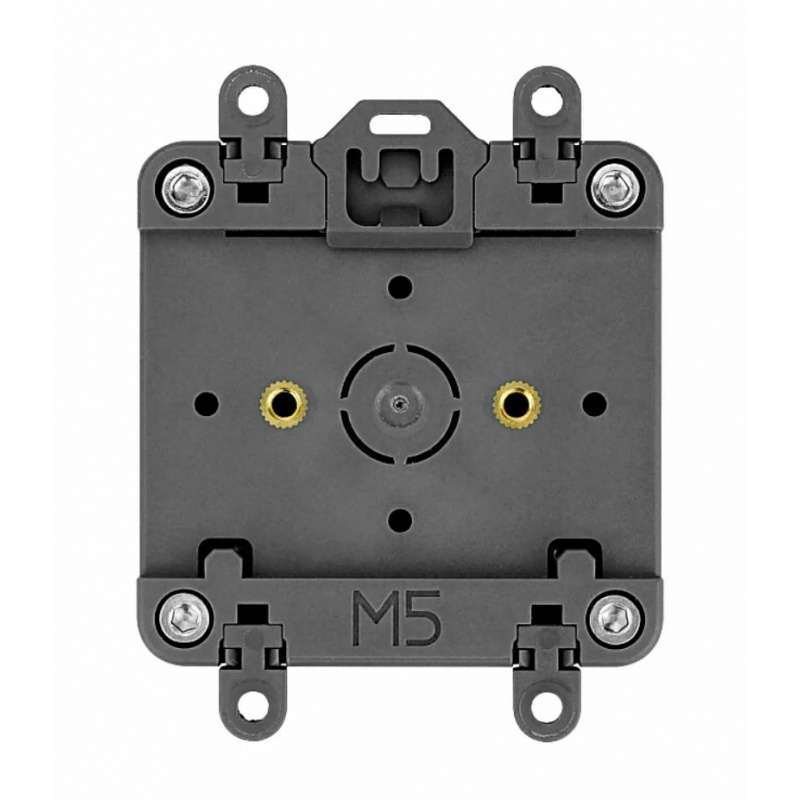

Uchwyt na szynę DIN ułatwia montaż w szafach sterowniczych.
