Opis produktu: Moduł LoRaWAN EU868 - STM32WLE5 - do modułów deweloperskich M5Core - M5Stack M148
Moduł został zaprojektowany z myślą o systemach IoT wymagających transmisji danych na duże odległości przy minimalnym zużyciu energii. Układ STM32WLE5 zintegrowany z rozwiązaniem RAK3172, zapewnia wysoką wydajność oraz pełną obsługę protokołu LoRaWAN 1.0.3. Moduł może pracować zarówno w sieciach LoRaWAN wykorzystujących bramki komunikacyjne, jak i w trybie bezpośredniej komunikacji Peer-to-Peer. Wbudowane przełączniki DIP umożliwiają wygodne mapowanie linii UART do różnych kontrolerów M5Stack, natomiast dołączona antena typu rubber duck zwiększa stabilność połączenia i zasięg transmisji. Dzięki bardzo niskiemu poborowi energii w trybie uśpienia moduł idealnie nadaje się do zastosowań akumulatorowych i systemów pracujących przez wiele miesięcy.

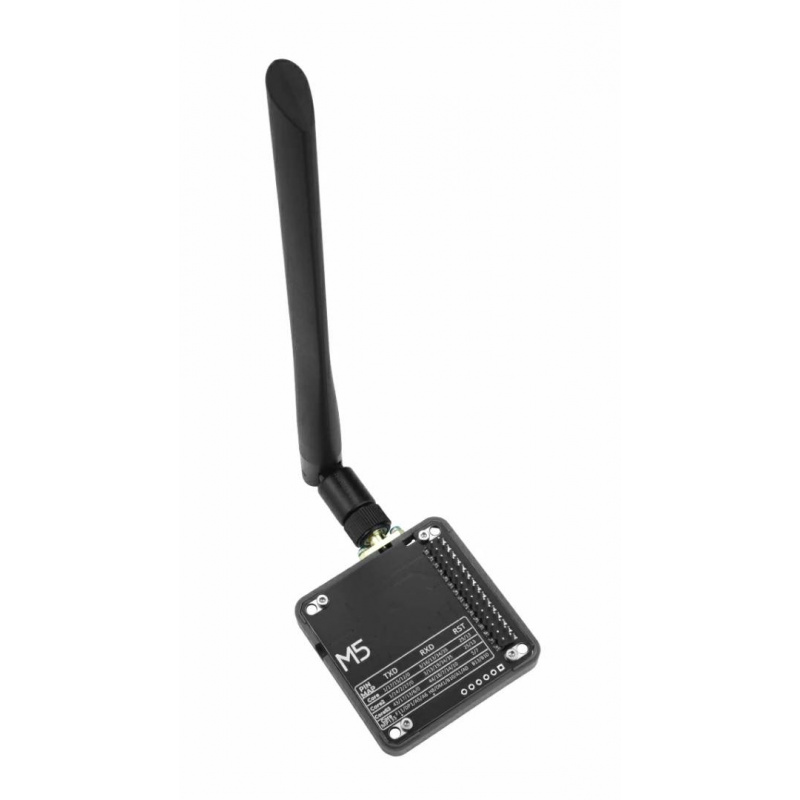

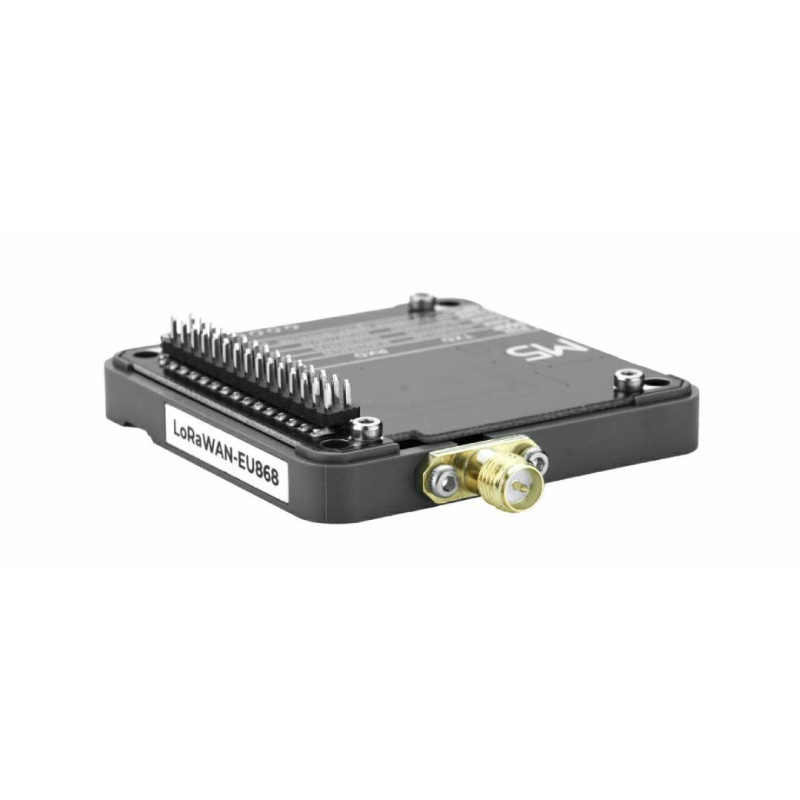

Moduł LoRaWAN EU868 - STM32WLE5 - do modułów deweloperskich M5Core - M5Stack M148.

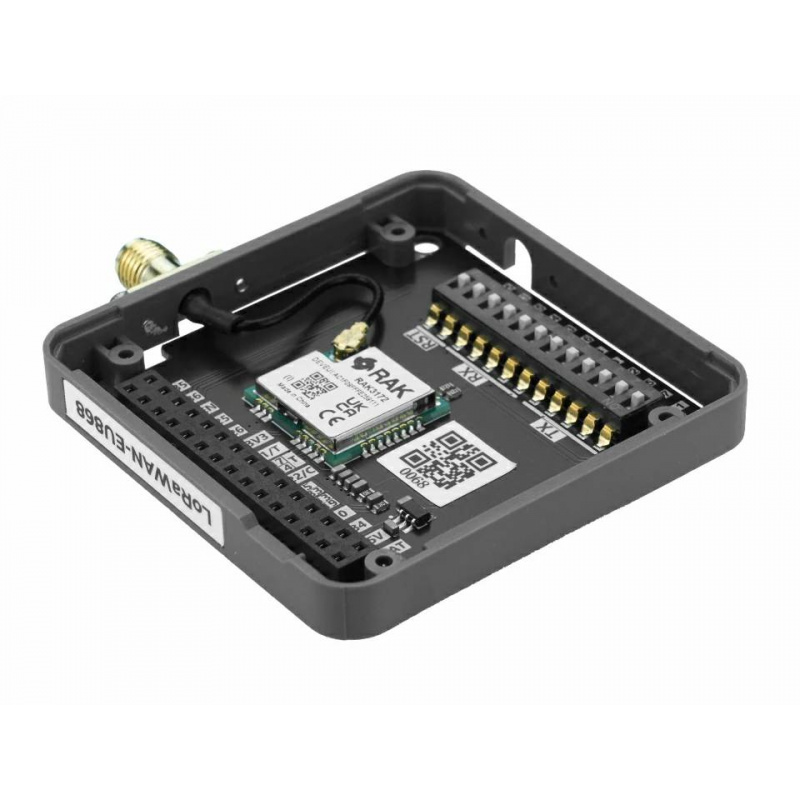

Moduł wykorzystuje RAK3172-8-SM-I.
Główne cechy modułu LoRaWAN
- Układ STM32WLE5: zintegrowane rozwiązanie LoRa z pamięcią 256 kB Flash i 64 kB RAM
- Pasmo EU868: zgodność z europejskimi regulacjami radiowymi dla zakresu od 863 MHz do 870 MHz
- LoRaWAN 1.0.3: obsługa trybów Class A, Class B oraz Class C
- Komunikacja P2P: bezpośrednia wymiana danych pomiędzy urządzeniami bez użycia bramki
- OTAA i ABP: dwa sposoby aktywacji urządzeń w sieci LoRaWAN
- Interfejs UART: komunikacja z wykorzystaniem komend AT
- Wysoka czułość odbiornika: do -137 dBm
- Moc nadawcza: do 19 dBm
- Niski pobór energii: tryb uśpienia od 3,69 µA
- Antena 2,8 dBi: zwiększony zasięg i stabilność transmisji
- Wsparcie dla Arduino IDE i UiFlow2: szybkie rozpoczęcie pracy z modułem
Kompatybilność z platformą M5Stack

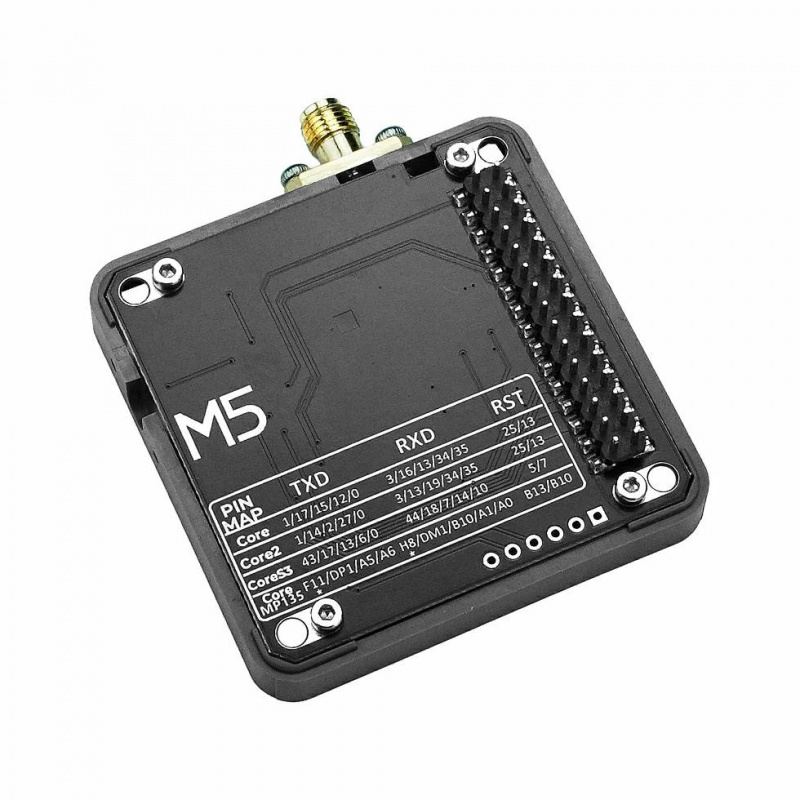

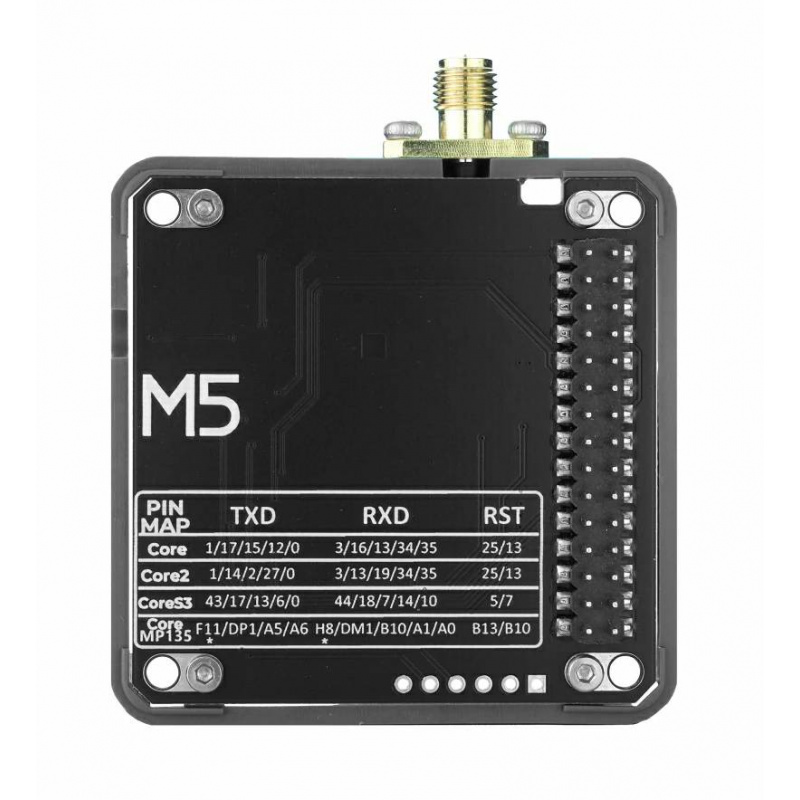

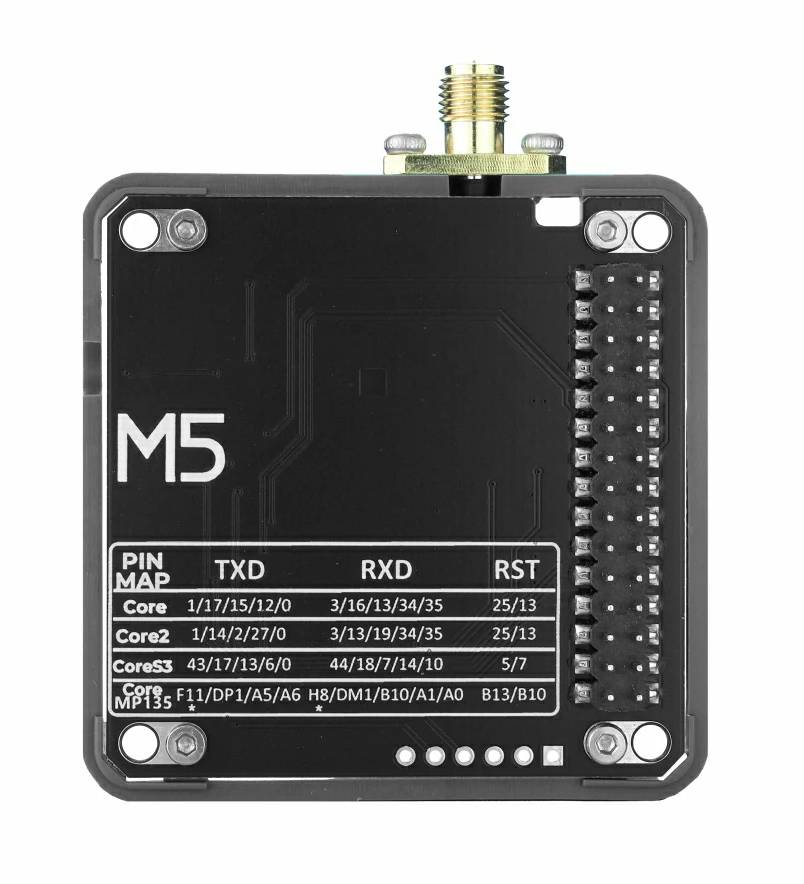

Moduł wykorzystuje magistralę M5-Bus i został zaprojektowany do współpracy z CoreS3, CoreS3 SE, Core2 v1.1, Tough, Basic v2.7, M5GO IoT Kit v2.7, Fire v2.7, Core2 for AWS, Tab5 oraz CoreMP135. Wbudowane przełączniki DIP umożliwiają zmianę przypisania linii UART i dopasowanie połączeń do konkretnej platformy sprzętowej.
Technologia LoRaWAN w systemach IoT
Technologia LoRaWAN została stworzona z myślą o urządzeniach IoT wymagających przesyłania niewielkich ilości danych na bardzo duże odległości przy minimalnym zużyciu energii. W porównaniu z rozwiązaniami opartymi na WiFi lub Bluetooth umożliwia komunikację na dystansach liczonych nawet w kilometrach przy zachowaniu wielomiesięcznej lub wieloletniej pracy zasilanej akumulatorowo. Moduł M5Stack LoRaWAN EU868 obsługuje trzy klasy pracy LoRaWAN. Klasa A zapewnia najniższy pobór energii i jest idealna dla czujników okresowo przesyłających dane. Klasa B umożliwia cykliczne okna odbioru, natomiast klasa C oferuje niemal ciągłą gotowość do odbierania wiadomości, dzięki czemu sprawdza się w systemach sterowania i automatyki przemysłowej.

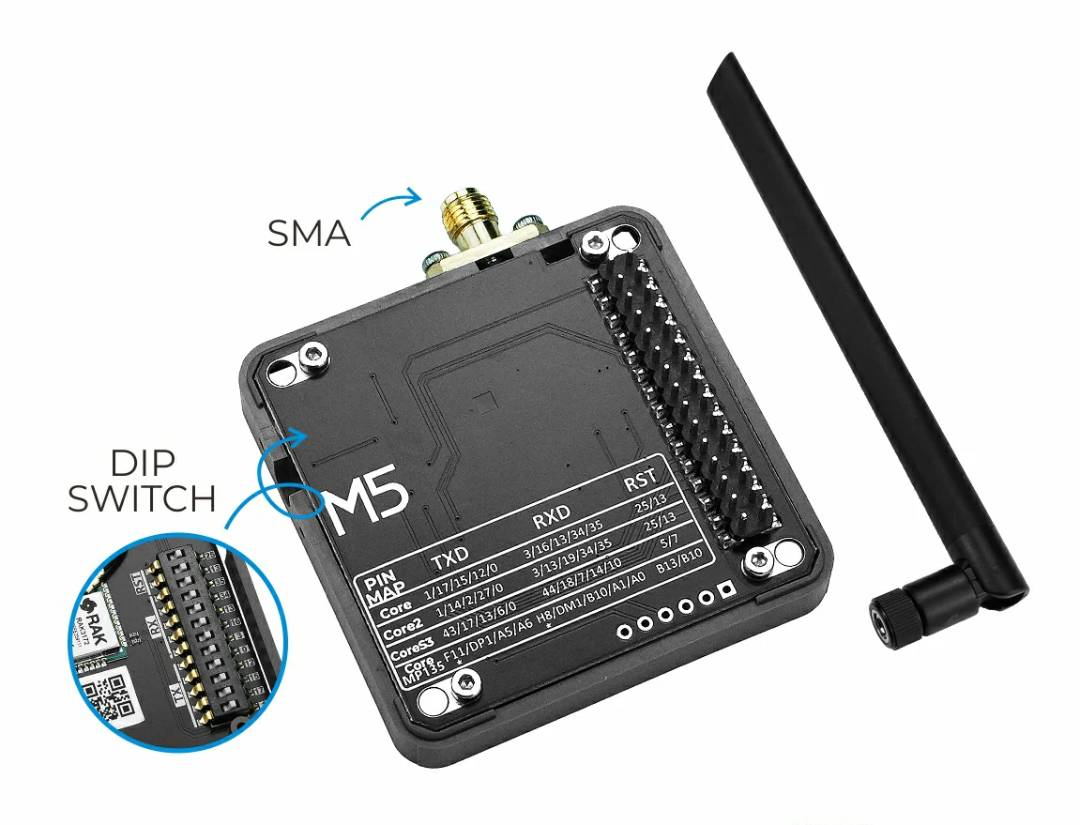

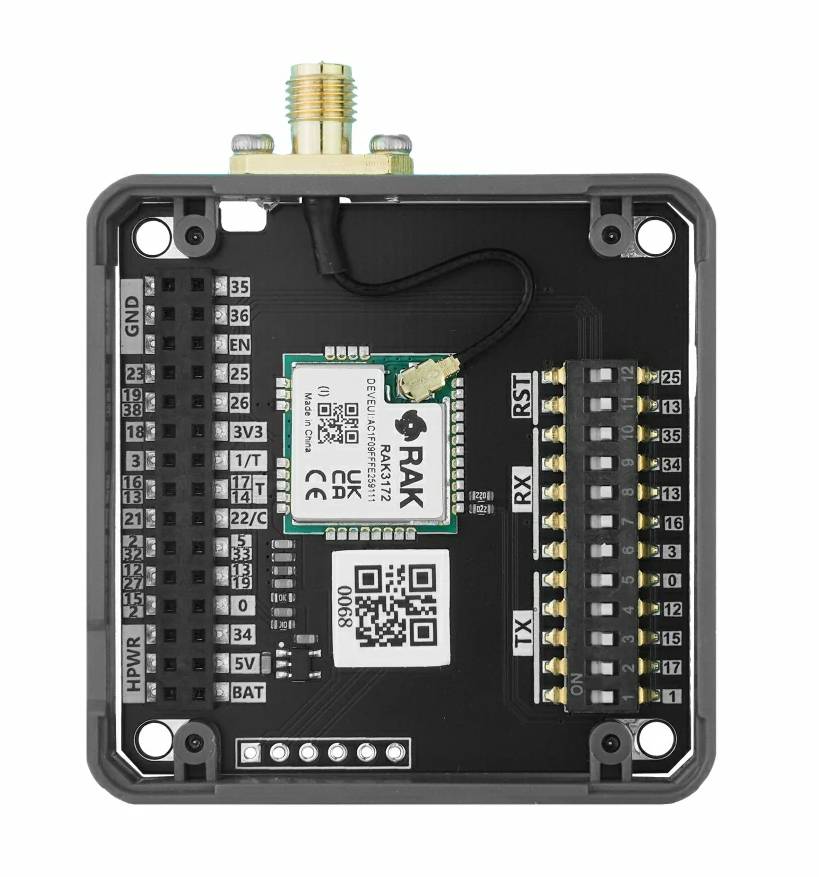

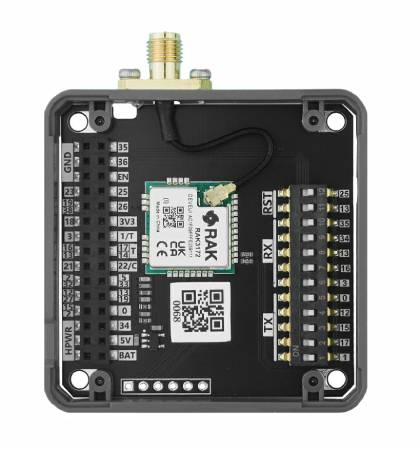

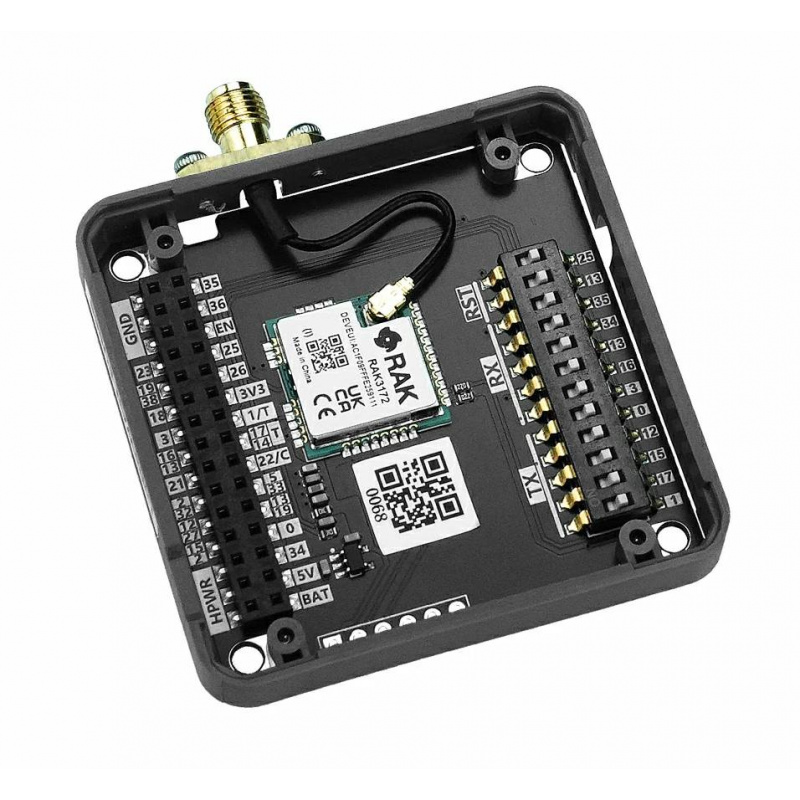

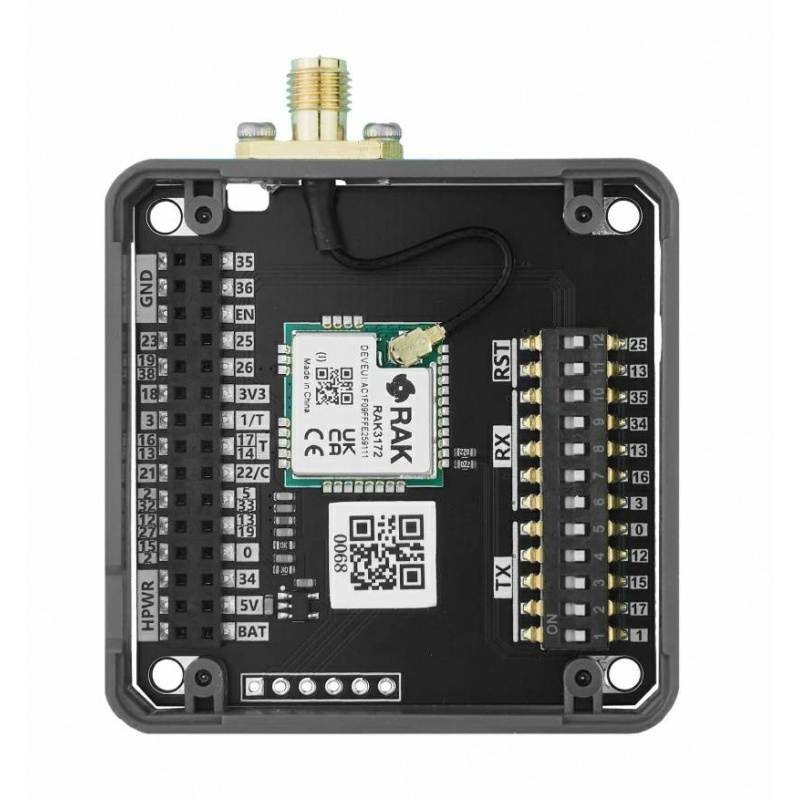

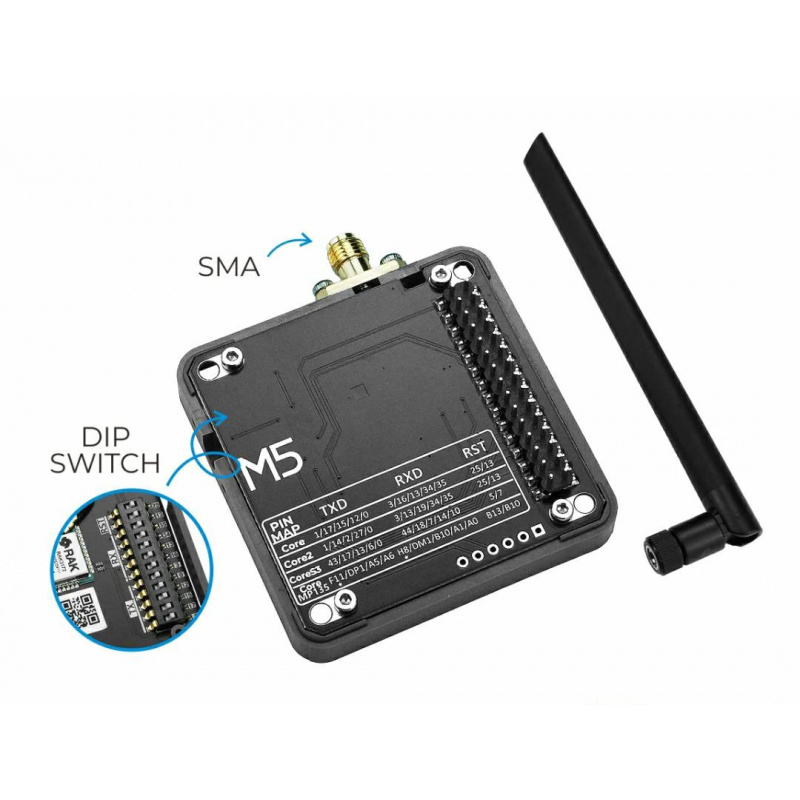

Zintegrowane przełączniki DIP umożliwiają przełączanie pinów komunikacyjnych UART w celu dostosowania do różnych platform sterujących.

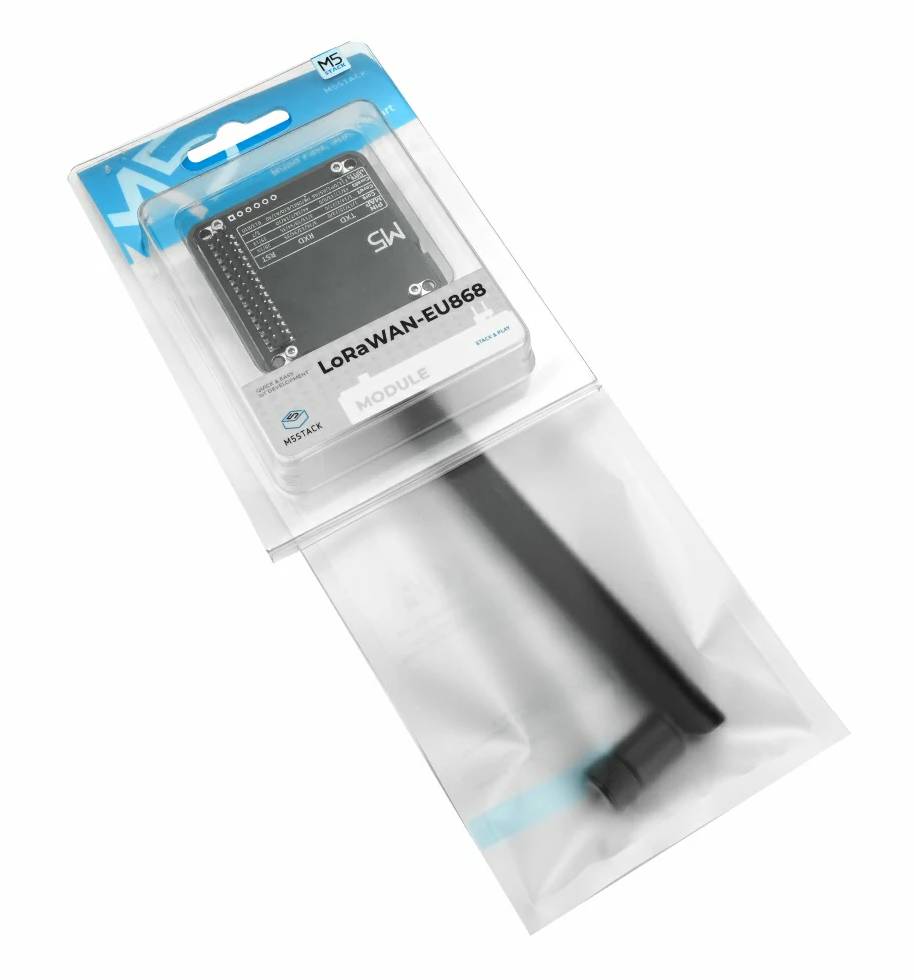

Elementy wchodzące w skład zestawu.
Specyfikacja techniczna modułu LoRaWAN EU868
- Układ LoRa: STM32WLE5 (RAK3172-8-SM-I)
- Pamięć Flash: 256 kB
- Pamięć RAM: 64 kB
- Obsługiwane pasmo: EU868 (od 863 MHz do 870 MHz)
- Protokół: LoRaWAN 1.0.3
- Obsługiwane klasy LoRaWAN: Class A, Class B, Class C
- Tryby aktywacji: OTAA, ABP
- Tryby komunikacji: LoRaWAN, P2P
- Interfejs komunikacyjny: UART 115200 bps, komendy AT
- Czułość odbiornika: -137 dBm
- Maksymalna moc nadawcza: 19 dBm
- Antena: SMA, zysk 2,8 dBi
- Pobór prądu w trybie czuwania: 6,70 mA przy 5 V
- Pobór prądu w trybie uśpienia: 9 µA przy 5 V lub 3,69 µA przy 3,3 V
- Pobór prądu podczas odbioru danych P2P: 8,27 mA przy 5 V
- Pobór prądu podczas ciągłego nadawania P2P: 80,38 mA przy 5 V
- Temperatura pracy: od 0°C do 40°C
- Wymiary anteny: 198 x 13 mm
- Wymiary modułu: 54 x 63,6 x 7,6 mm
- Masa: 16,1 g
Zawartość zestawu
- 1x Moduł komunikacji LoRaWAN dla pasma EU868
- 1x Antena 868 MHz ze złączem SMA
