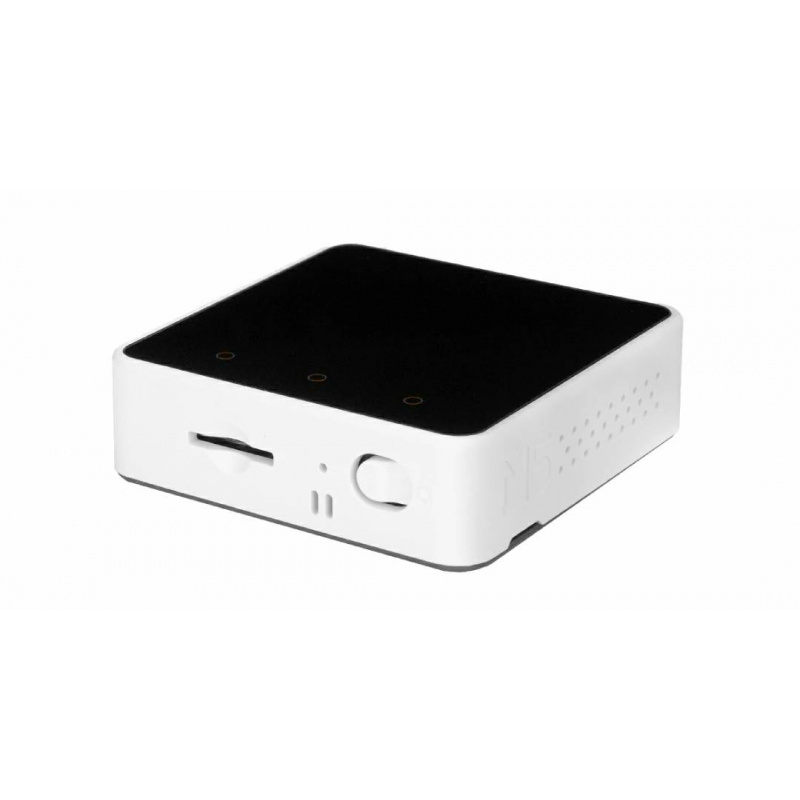

Opis produktu: M5Stack Core2 v1.3 - moduł deweloperski - ESP32 - M5Stack K010-V13
M5Stack Core2 v1.3 to kompletna platforma rozwojowa przeznaczona do tworzenia nowoczesnych urządzeń IoT oraz systemów wbudowanych. Sercem modułu jest ESP32-D0WDQ6-V3 z dwurdzeniowym procesorem Xtensa LX6 pracującym z częstotliwością 240 MHz. Producent wyposażył płytkę w 16 MB pamięci Flash i 8 MB PSRAM, co umożliwia realizację zaawansowanych aplikacji wykorzystujących interfejs graficzny, komunikację bezprzewodową oraz dane z czujników. Na froncie znajduje się 2-calowy kolorowy ekran IPS z pojemnościowym panelem dotykowym, wspierany przez trzy programowalne przyciski wirtualne. Wbudowany głośnik, mikrofon, silnik wibracyjny, slot kart microSD, zegar RTC oraz akumulator Li-Pol 500 mAh pozwalają tworzyć interaktywne i mobilne urządzenia.

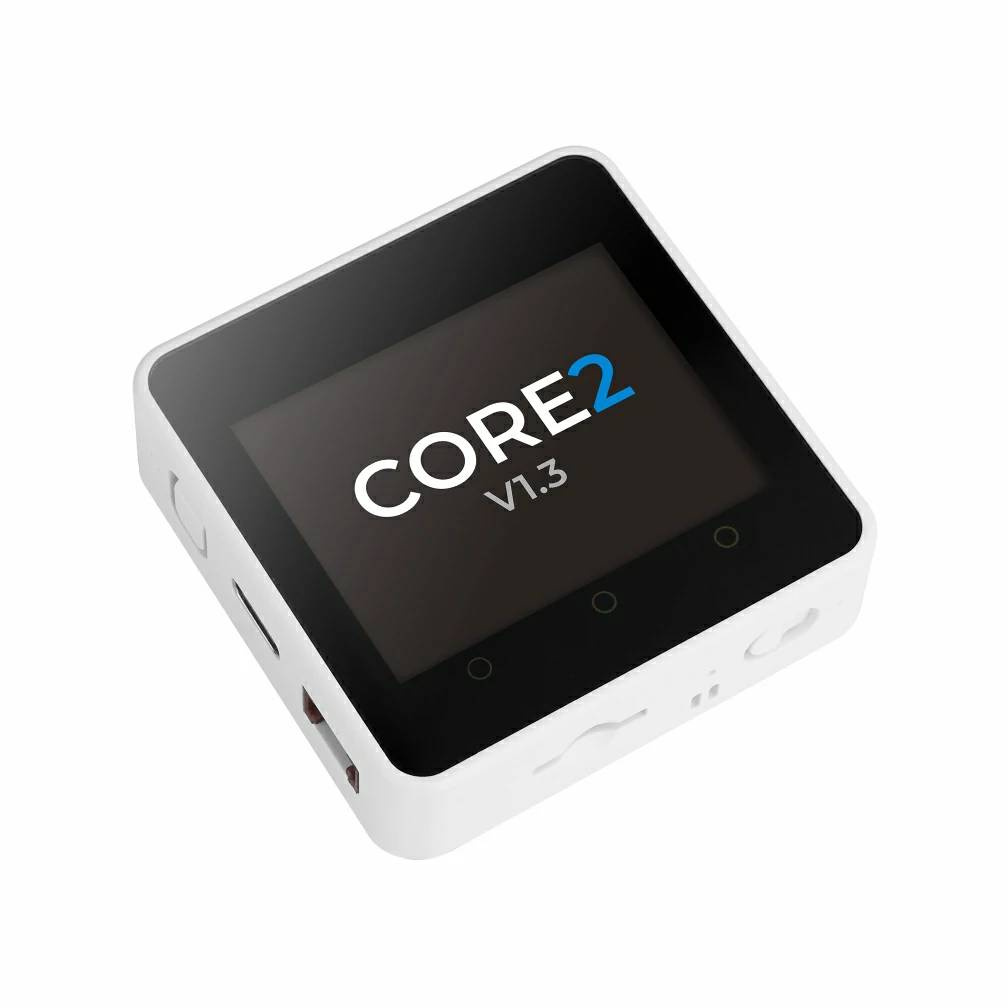

M5Stack Core2 v1.3 - moduł deweloperski - ESP32 - M5Stack K010-V13.

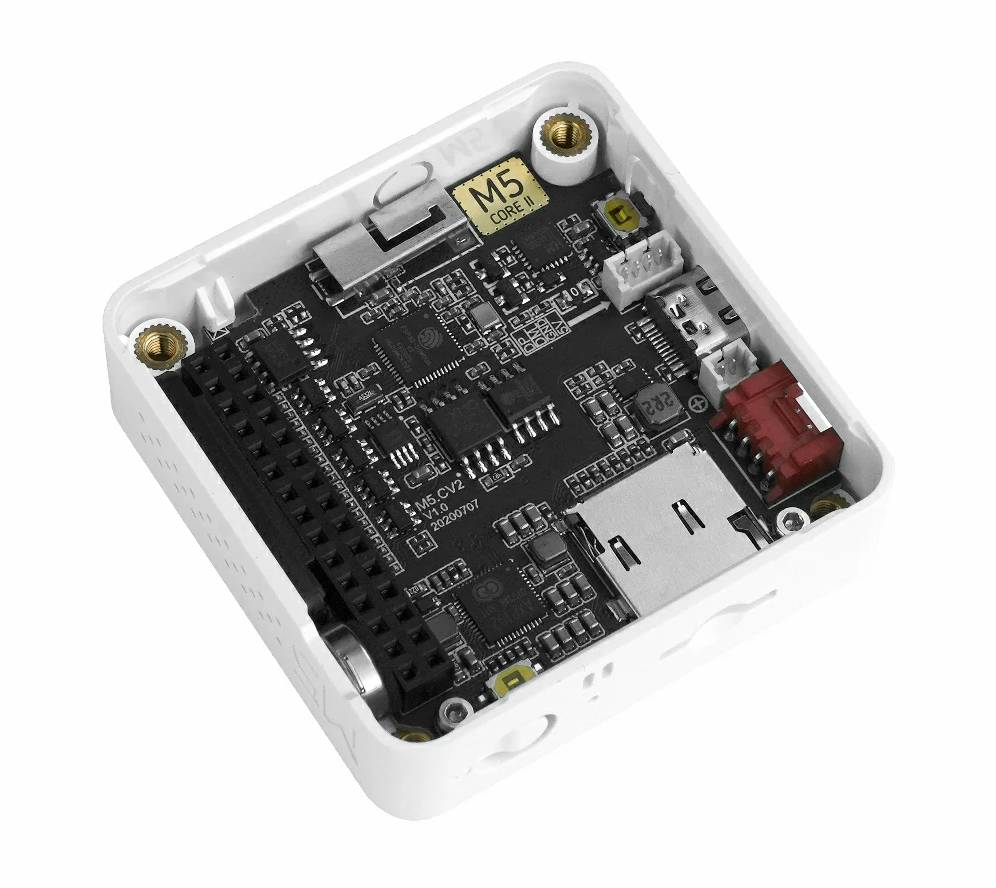

Płytka zawiera rdzeń ESP32-D0WDQ6-V3 z dwurdzeniowym, 32-bitowym procesorem Xtensa LX6.
Główne cechy M5Stack Core2 v1.3
- ESP32-D0WDQ6-V3: dwurdzeniowy procesor Xtensa LX6 taktowany częstotliwością 240 MHz
- 16 MB Flash i 8 MB PSRAM: duża przestrzeń dla aplikacji, danych i interfejsów graficznych
- WiFi 2,4 GHz: komunikacja z siecią i usługami IoT

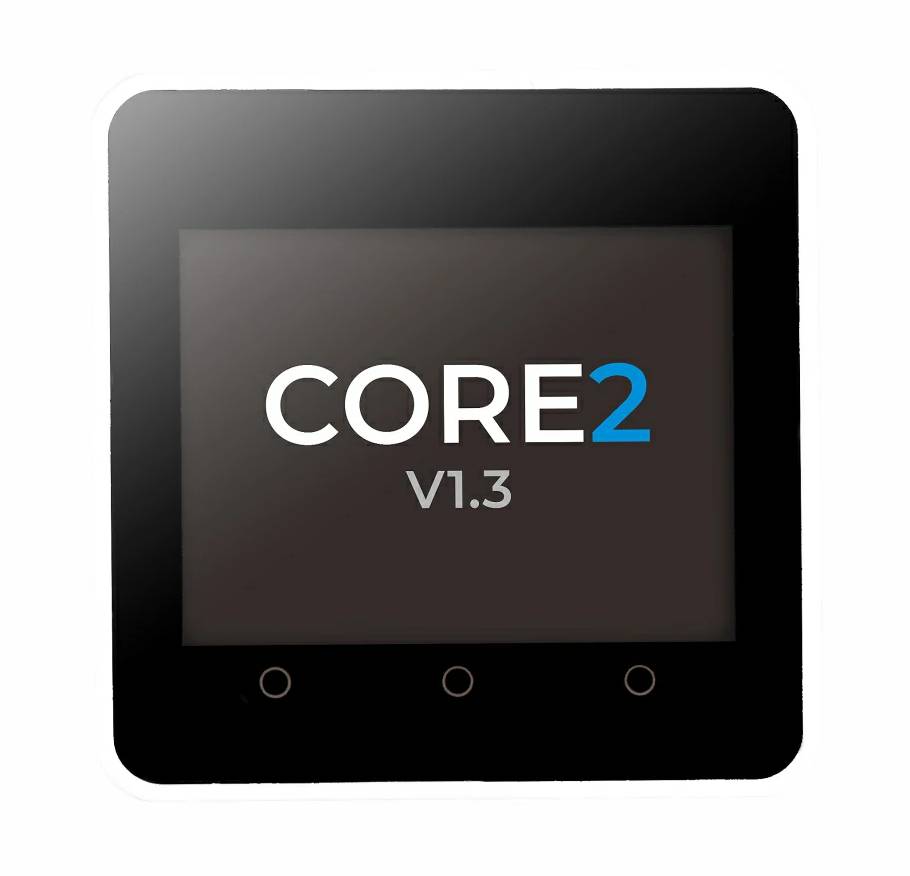

- Ekran IPS 2'': rozdzielczość 320 x 240 px oraz pojemnościowy panel dotykowy
- BMI270 6-osiowy IMU: akcelerometr i żyroskop do wykrywania ruchu oraz orientacji
- Wbudowany mikrofon i głośnik: obsługa aplikacji audio oraz interaktywnych komunikatów
- Silnik wibracyjny: sprzężenie zwrotne dla użytkownika
- RTC BM8563: zegar czasu rzeczywistego z podtrzymaniem
- Akumulator 500 mAh: możliwość pracy mobilnej bez stałego zasilania
- Złącze HY2.0-4P Grove: szybkie podłączanie modułów rozszerzeń

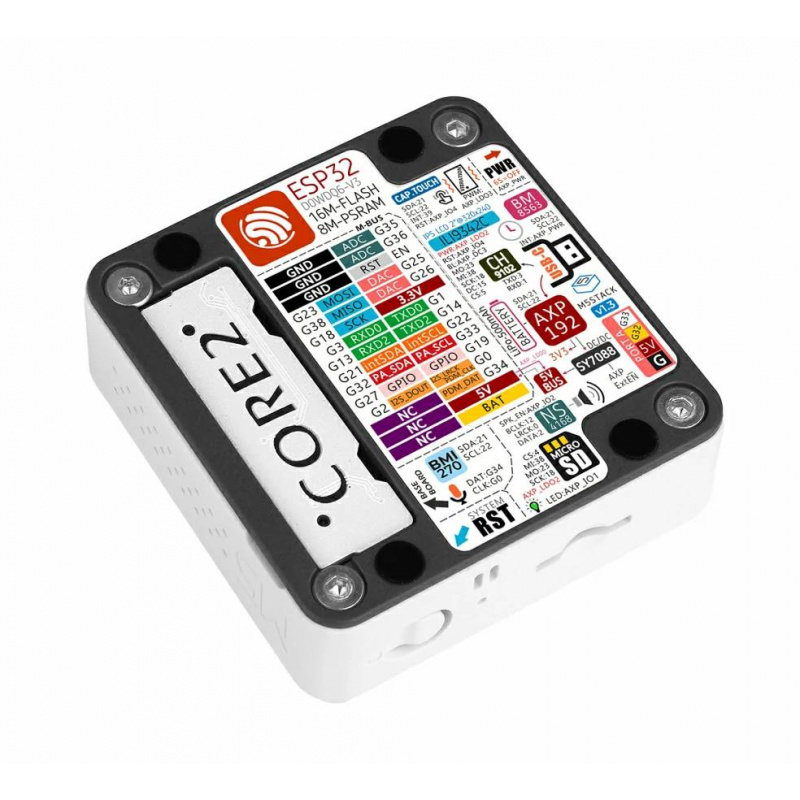

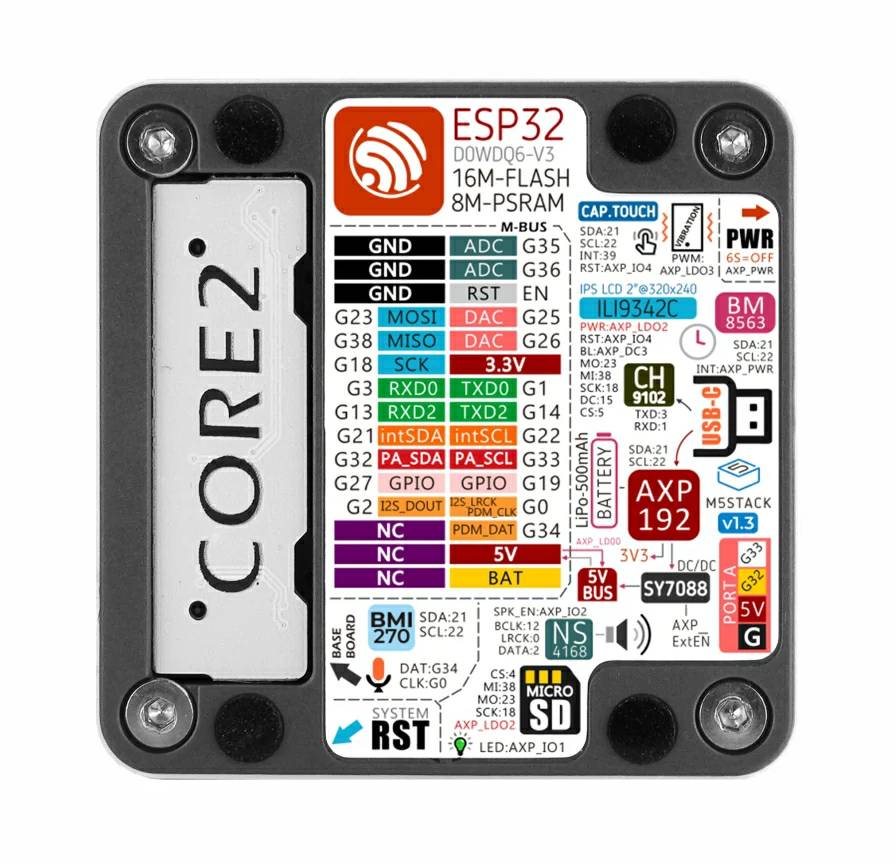

Wyprowadzenia i łączność w M5Stack Core2

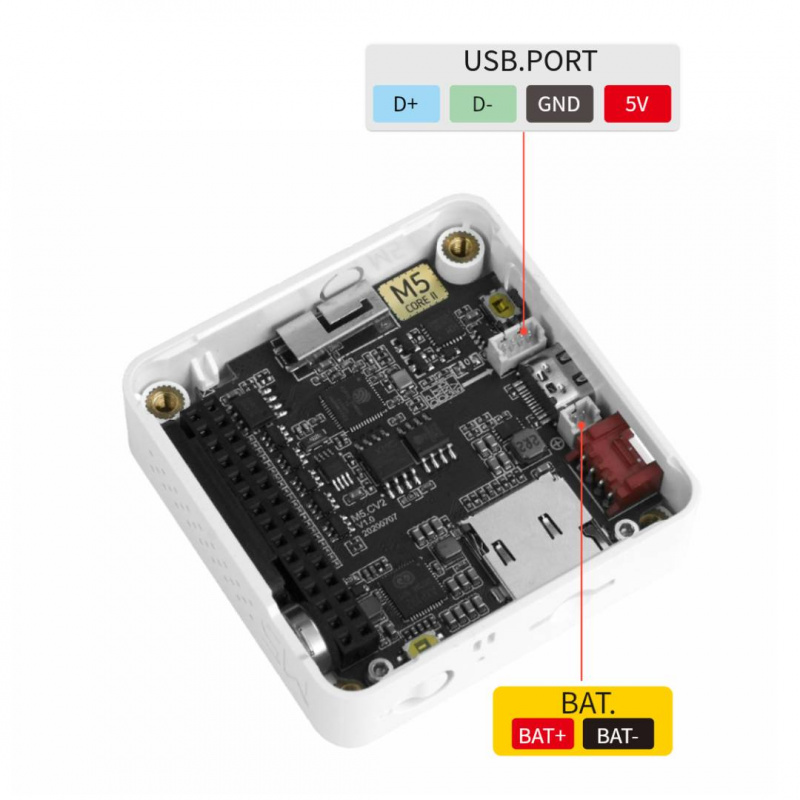

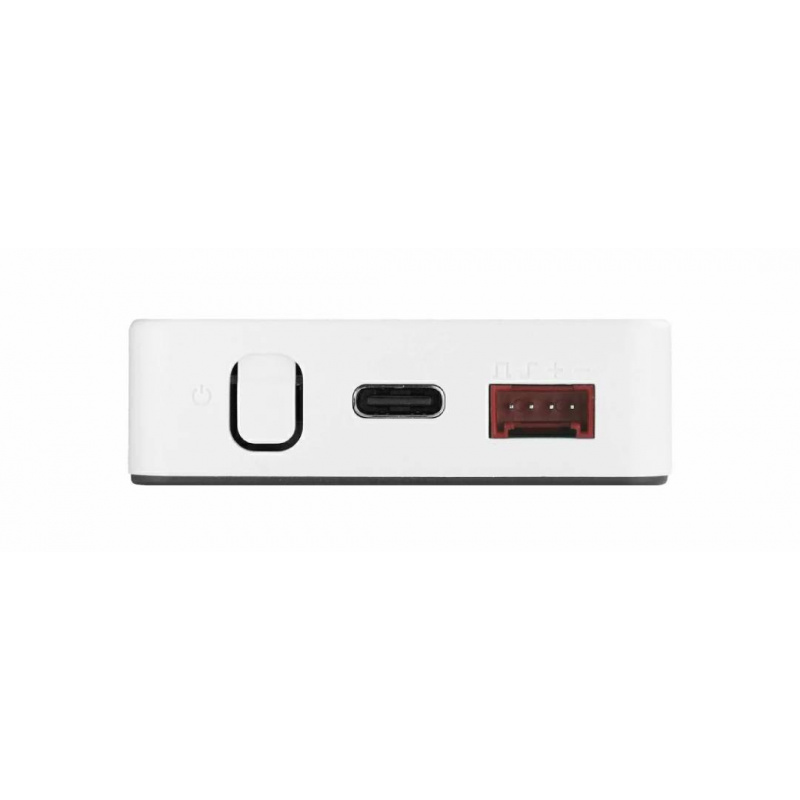

M5Stack Core2 v1.3 oferuje szerokie możliwości rozbudowy dzięki złączu HY2.0-4P kompatybilnemu z systemem Grove. Interfejs udostępnia linie I2C, UART oraz GPIO, umożliwiając łatwe podłączenie czujników, modułów komunikacyjnych, wyświetlaczy i elementów wykonawczych bez konieczności lutowania. Moduł wyposażono także w port USB typu C wykorzystywany do programowania, komunikacji szeregowej oraz zasilania. Magistrala M5-Bus udostępnia wiele sygnałów mikrokontrolera ESP32, w tym SPI, I2C, UART, ADC, DAC oraz GPIO, co pozwala budować rozbudowane systemy wbudowane. Wewnętrzne układy, takie jak BMI270, RTC BM8563, kontroler dotyku FT6336U i PMIC AXP192, komunikują się przez magistralę I2C. Takie rozwiązanie ułatwia obsługę funkcji sprzętowych z poziomu programu i przyspiesza tworzenie prototypów.
Core2 v1.3 wyposażono w 6-osiowy czujnik ruchu BMI270.

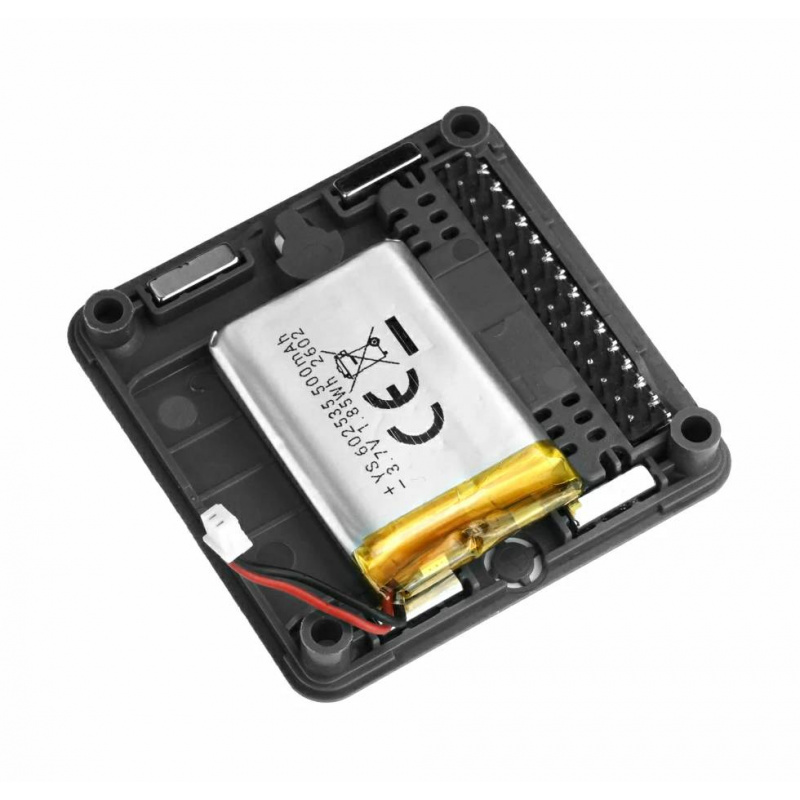

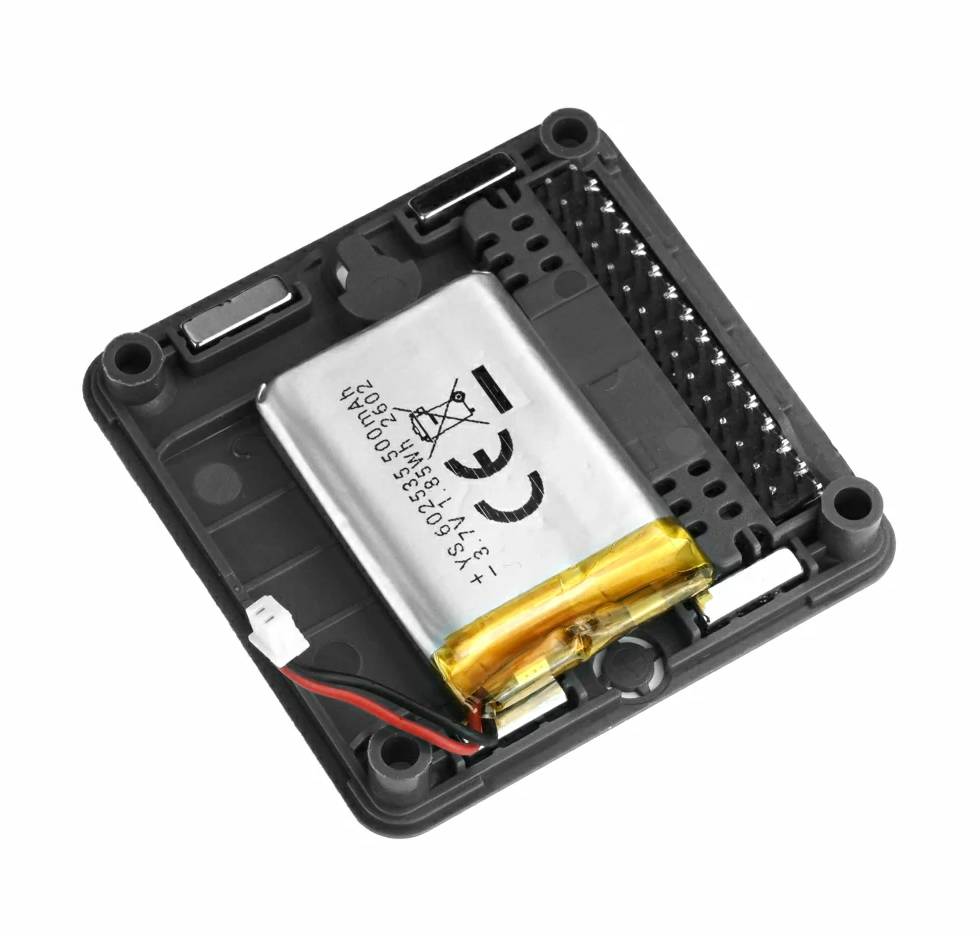

Moduł posiada akumulator Li-Pol o pojemności 500 mAh.
Programowanie modułu Core2
M5Stack Core2 v1.3 wspiera wiele środowisk programistycznych, dlatego jest dobrym wyborem zarówno dla początkujących, jak i zaawansowanych użytkowników. Producent udostępnia obsługę UiFlow1 oraz UiFlow2, które pozwalają tworzyć aplikacje metodą blokową bez konieczności pisania kodu. Bardziej doświadczeni programiści mogą korzystać z Arduino IDE, PlatformIO oraz ESP-IDF. Dostępne biblioteki upraszczają obsługę wyświetlacza, panelu dotykowego, czujników, dźwięku oraz komunikacji sieciowej. Dzięki temu moduł pozwala szybko tworzyć panele sterujące, urządzenia Smart Home, rejestratory danych, terminale IoT i interaktywne interfejsy użytkownika. Platforma zapewnia elastyczność potrzebną zarówno w edukacji, jak i w prototypowaniu urządzeń komercyjnych.
Porównanie M5Stack Core2 v1.3 z poprzednimi wersjami
Wersja Core2 v1.3 stanowi rozwinięcie wcześniejszych modeli Core2 i Core2 v1.1. Najważniejszą zmianą jest zastosowanie nowoczesnego 6-osiowego układu BMI270 zamiast MPU6886. Nowy czujnik zapewnia wyższą dokładność pomiarów ruchu i orientacji, co przekłada się na lepszą jakość aplikacji wykorzystujących gesty, analizę położenia oraz detekcję ruchu. W porównaniu z wersją Core2 v1.1 zachowano sprawdzony układ zarządzania energią AXP192. Producent pozostawił pełną kompatybilność sprzętową oraz programową z wcześniejszymi projektami, dzięki czemu migracja do nowszej wersji nie wymaga zmian w architekturze aplikacji. Zmiany pomiędzy wersjami:
- Core2 v1.3 - BMI270, AXP192, CH9102F, zielona dioda zasilania
- Core2 v1.1 - MPU6886, AXP2101, CH9102, niebieska dioda zasilania
- Core2 - MPU6886, AXP192, CP2104 lub CH9102, zielona dioda zasilania

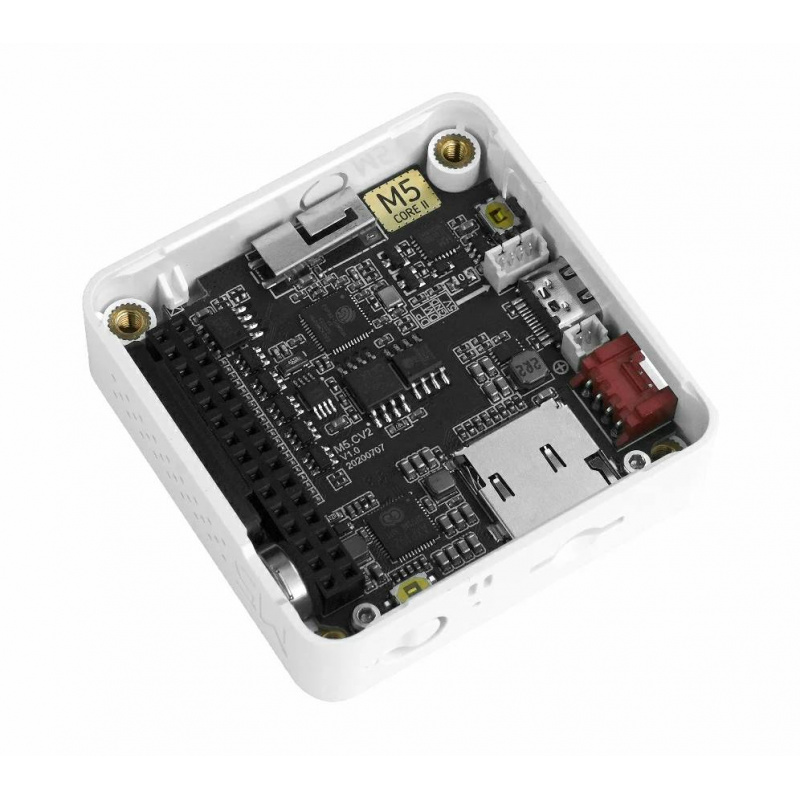

Płytka zawiera 16 MB pamięci Flash oraz 8 MB pamięci PSRAM.
M5Stack Core2 v1.3 znajduje zastosowanie w wielu projektach związanych z IoT oraz elektroniką użytkową.

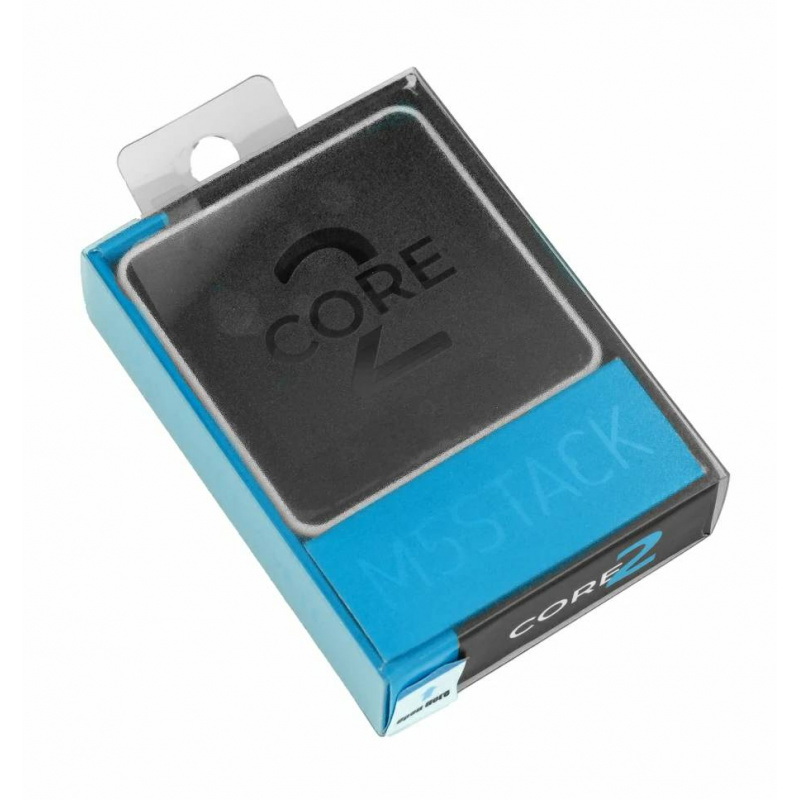

Zawartość zestawu
- 1x M5Stack Core2 v1.3
- 1x Przewód USB typu C o długości 20 cm
- 1x Klucz imbusowy 2 mm do śrub M2,5
| Specyfikacja techniczna M5Stack Core2 v1.3 | |
|---|---|
| Mikrokontroler | ESP32-D0WDQ6-V3 |
| Procesor | Dual-Core Xtensa LX6 |
| Częstotliwość taktowania | 240 MHz |
| Pamięć Flash | 16 MB |
| Pamięć PSRAM | 8 MB |
| Łączność bezprzewodowa | WiFi 2,4 GHz |
| Wyświetlacz | IPS 2'' |
| Rozdzielczość ekranu | 320 x 240 px |
| Kontroler dotyku | FT6336U |
| IMU | BMI270 |
| Mikrofon | SPM1423 |
| Wzmacniacz audio | NS4168 |
| RTC | BM8563 |
| PMIC | AXP192 |
| USB-TTL | CH9102F |
| Slot kart pamięci | microSD |
| Złącze rozszerzeń | HY2.0-4P Grove |
| Interfejs USB | USB typu C |
| Akumulator główny | Li-Pol 3,7 V / 500 mAh |
| Akumulator RTC | MS412FE 3 V / 1 mAh |
| Napięcie zasilania | 5 V |
| Pobór prądu wejściowego | do 500 mA |
| Temperatura pracy | od 0°C do 60°C |
| Wymiary | 54 x 54 x 16,5 mm |
| Masa | 58,8 g |
