Opis produktu: PwrCAN 13.2 Module - RS485 / CAN z izolacją - 9 - 24 V - moduł rozszerzeń do M5Core - M5Stack M139
PwrCAN 13.2 od M5Stack to wszechstronny moduł komunikacyjny zaprojektowany z myślą o protokole PwrCAN, oferujący izolowaną komunikację CAN (dwa kanały) oraz RS485 (jeden kanał) z obsługą zasilania o napięciu od 9 V do 24 V. Moduł integruje izolację sygnału i zasilania, zapewniając stabilność i bezpieczeństwo komunikacji. Dzięki transceiverom CA-IS3050G dla CAN i CA-IS3082W dla RS485, oferuje maksymalną prędkość przesyłu 1 Mb/s dla CAN i 500 Kb/s dla RS485. Pozwala na konfigurowanie pinów komunikacyjnych i rezystorów końcowych za pomocą przełączników DIP, co zwiększa elastyczność integracji z różnymi systemami. Szerokie zastosowania sprawiają, że moduł jest idealny do automatyki, transportu i aplikacji przemysłowych.
PwrCAN 13.2 Module - RS485 / CAN z izolacją - 9 - 24 V - moduł rozszerzeń do M5Core - M5Stack M139.

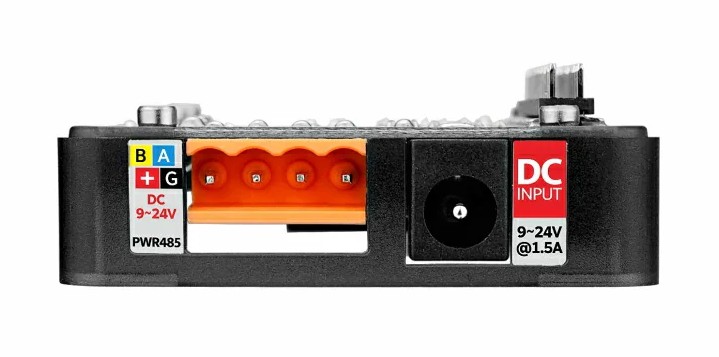

Moduł obsługuje szerokie napięcie od 9 V do 24 V.
Główne cechy PwrCAN 13.2 Module
- Podwójny izolowany interfejs CAN i jeden izolowany RS485
- Szerokie napięcie wejściowe od 9 V do 24 V
- Przełączniki DIP dla pinów komunikacyjnych i rezystorów końcowych
- Transceivery CAN CA-IS3050G i RS485 CA-IS3082W
- Zasilanie izolowane 5 V dla modułów deweloperskich M5Core
Kompatybilność i podłączenie
Moduł jest kompatybilny z modułami deweloperskimi M5Stack Core, takimi jak Core Basic, Core2 oraz CoreS3. Przełączniki DIP umożliwiają konfigurację połączeń pinów CAN i RS485, dostosowując moduł do specyficznych potrzeb aplikacji. Warto sprawdzić przypisanie pinów dla urządzeń, aby uniknąć konfliktów podczas pracy.
Zastosowania modułu
Moduł PwrCAN 13.2 znajduje szerokie zastosowanie w różnorodnych dziedzinach technologii i przemysłu. Dzięki izolowanym magistralom CAN i RS485 oraz wsparciu dla protokołów komunikacyjnych, jest idealny do sterowania robotami i konwersji protokołów w zaawansowanych systemach automatyki przemysłowej. Doskonale sprawdza się w inteligentnym transporcie, automatyzacji budynków oraz w systemach motoryzacyjnych, zapewniając niezawodną komunikację między urządzeniami.

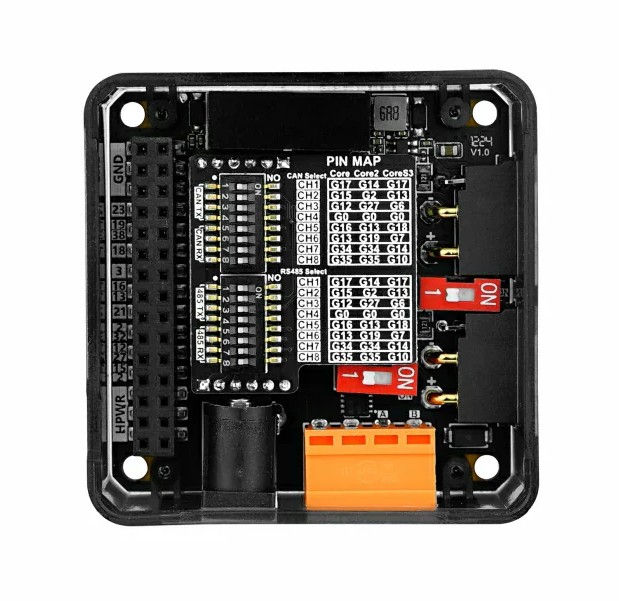

Moduł posiada przełącznik DIP do przełączania pinów komunikacji CAN / RS485.

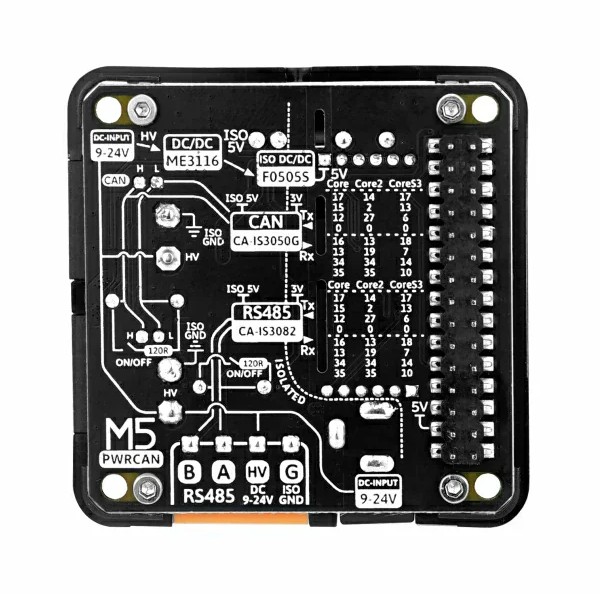

Kompatybilny z serią modułów deweloperskich M5Stack serii Core.Specyfikacja techniczna PwrCAN 13.2 Module
- Obsługiwane protokoły: CAN i RS485
- Komunikacja CAN: CA-IS3050G (2 kanały)
- Komunikacja RS485: CA-IS3082W (1 kanał)

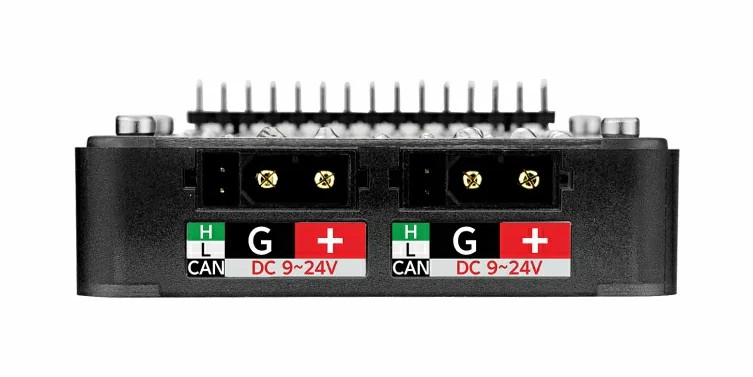

- Interfejs CAN: XT30 (2 + 2) PW-M (gniazdo lutowane poziome)
- Interfejs RS485: HT3.96-4P (złącze śrubowe 4-pin)
- Prędkość magistrali CAN: maksymalnie 1 Mb/s
- Prędkość magistrali RS485: maksymalnie 500 Kb/s
- Maksymalna liczba węzłów CAN: 110
- Maksymalna liczba węzłów RS485: 256
- Zakres napięcia wejściowego: od 9 V do 24 V
- Metoda zasilania: gniazdo DC 5,5 / 2,1 mm, zasilanie przez interfejs RS485, zasilanie przez interfejs CAN
- Temperatura pracy: od 0°C do 40°C
- Wymiary: 54 x 54 x 19,7 mm
- Masa: 27,7 g
Zawartość zestawu
- 1x Moduł PwrCAN 13.2
- 1x Złącze śrubowe 4-pin
- 1x Przewód XT30 (2 + 2)
