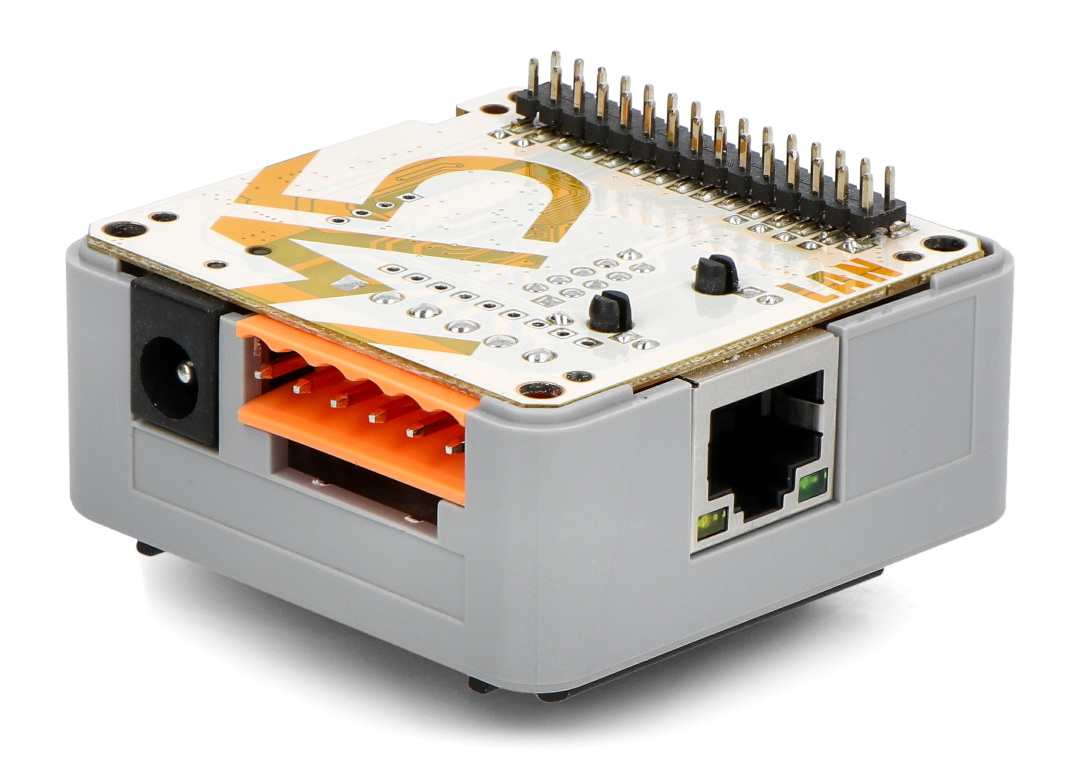

Opis produktu: Nakładka LAN PoE - do modułów M5Stack Core
Moduł LAN z obsługą PoE, został wyposażony układ Ethernet W5500, który integruje stos protoków TCP / IP, warstwę łącza danych Ethernet 10 / 100 i warstwę fizyczną. Moduł pozwala na komunikację za pomocą interfejsu RS485 lub RS232. Urządzenie zostało zaprojektowane głównie z myślą o zastosowaniach przemysłowych. Nakładka zasilana za pomocą koncentratora / przełącznika PoE. W zestawie znajdują się również złącza HT3.96 oraz elementy montażowe takie jak metalowa szyna czy magnesy ułatwiające montaż.
Implementacja interfejsu RS485 lub RS232 wymaga przylutowania odpowiedniego układu.

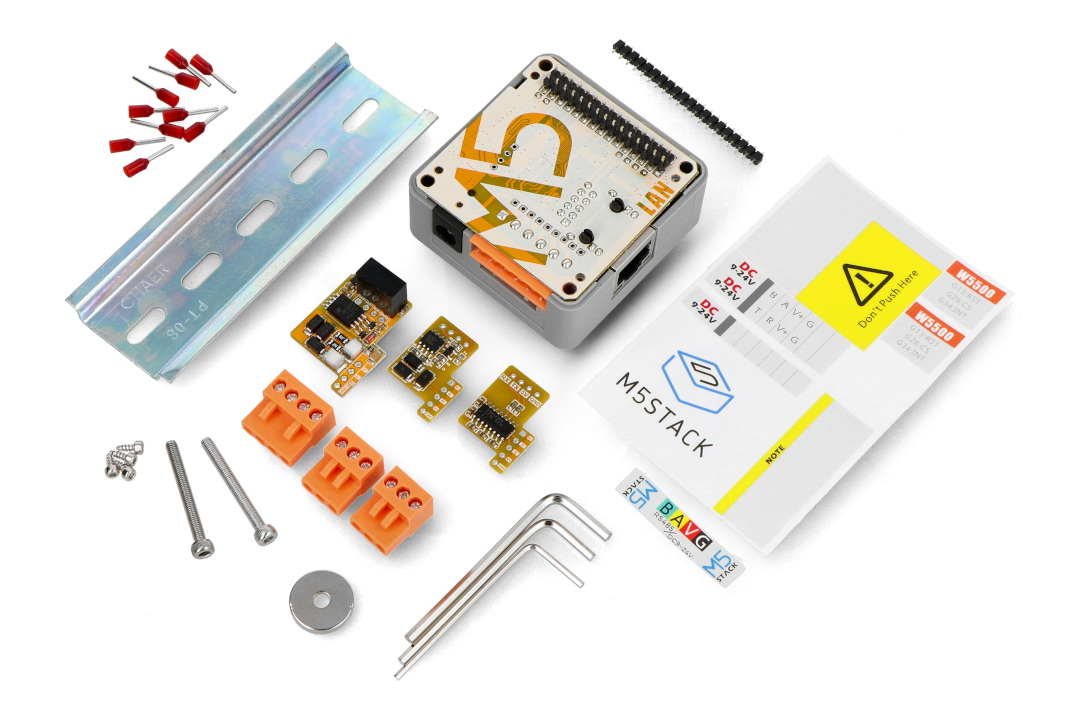

Zawartość zestawu.
Zestaw zawiera
- Nakładka PoE
- Moduł adaptera TTL - RS485
- Moduł adaptera TTL - RS232
- Moduł CANBus
- Listwa goldpin 20-pin raster 2,54 mm
- Metalowa szyna z uchwytem
- Dysk magnetyczny
- Złącza HT3.96
- Końcówka tulejowa
- Klucze imbusowe
- Śrubki
Główne cechy nakładki
- Obsługa PoE IEEE802.3 AF
- Napięcie wejściowe DC: od 9 do 24 V
- Złącza HT3.96 do obsługi interfejsu RS485 / RS232
- Obsługa protokołów TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
- Obsługa 10BaseT / 100Base-T Ethernet PHY
- Łatwy montaż na ścianie lub innej powierzchni
Specyfikacja techniczna
- Napięcie zasilania: od 9 V do 24 V

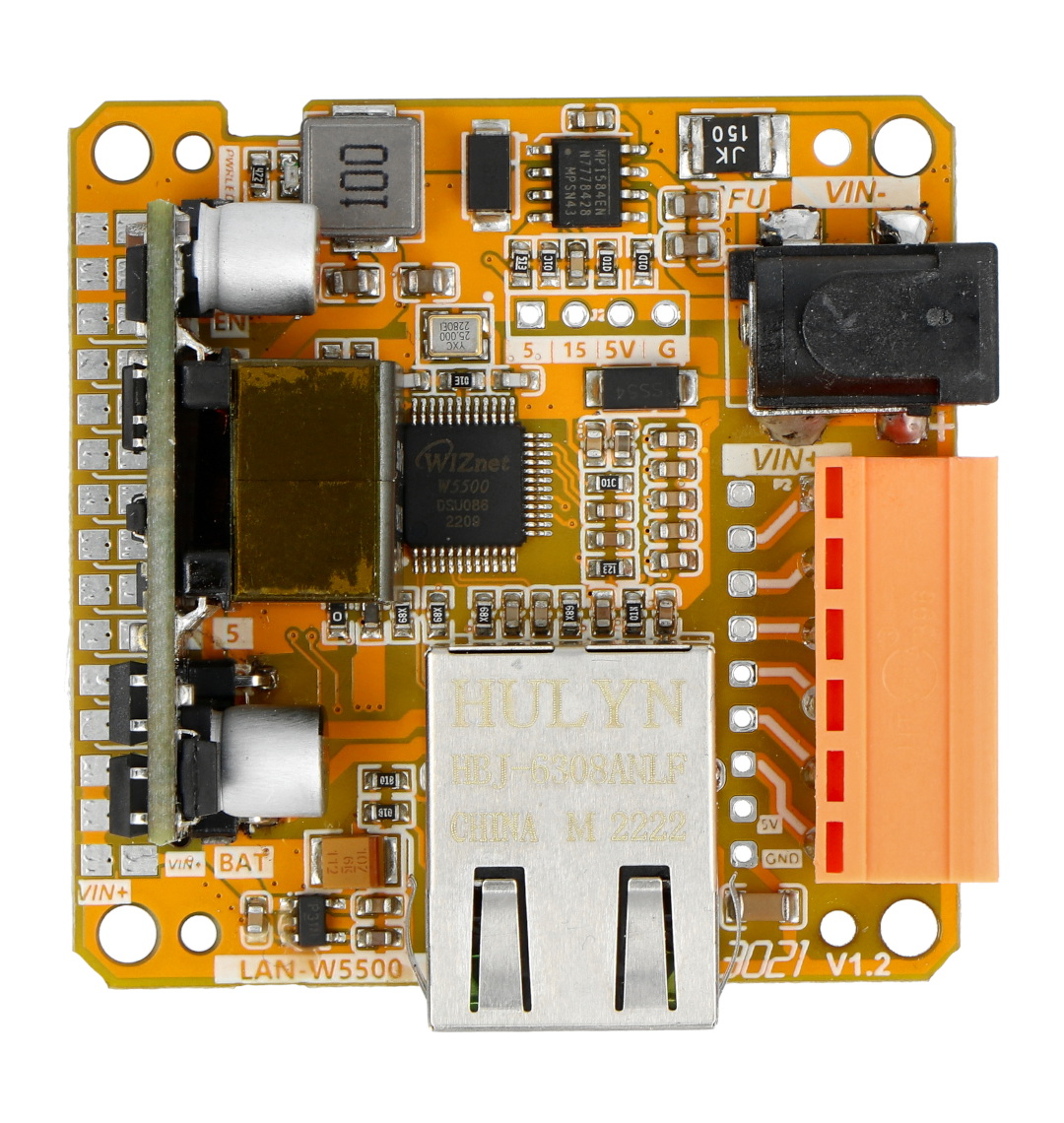

- Układ Ethernet: W5500
- Obsługiwane protokoły: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
- Układ RS485: SP3485EE
- Układ RS232: MAX232
- Standard PoE: IEEE802.3 AF
- Wymiary: 54 x 54 x 28 mm
- Masa: 32 g
Nakładka LAN W5500 do modułów M5Stack Core.
