Opis produktu: Multi-channel 4IN8OUT - wielokanałowy sterownik DC - STM32F030 - M5Stack M122
Multi-channel 4IN8OUT to wielokanałowy sterownik DC z układem STM32F030. Oferuje użytkownikowi aż 4 kanały wejściowe, które mogą pracować jako przełączniki, oraz aż 8 kanałów wyjściowych MOS. Nakładka zasilana jest napięciem w zakresie od 9 V do 24 V DC, wewnątrz układu znajduje się także przetwornica DC / DC obniżająca napięcie do 5 V. Multi-channel 4IN8OUT to rozszerzenie przeznaczone do modułów deweloperskich M5Stack Core Basic, M5Stack Fire oraz M5Stack Core2. W zestawie znajdują się także złącza śrubowe, które ułatwiają podłączenie urządzeń peryferyjnych.

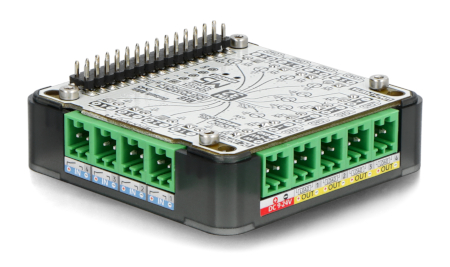

Multi-channel 4IN8OUT - wielokanałowy sterownik DC - STM32F030 - M5Stack M122.

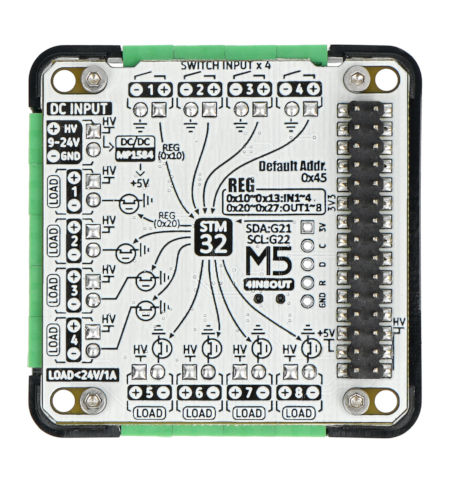

Moduł posiada łącznie aż 12 kanałów - 4 wejścia i 8 wyjść.
Cechy szczególne modułu
- Kompatybilny z modułami deweloperskimi M5Stack Core Basic, M5Stack Fire oraz M5Stack Core2
- Wbudowany STM32F030 jako układ I/O, komunikacja I2C z możliwością modyfikacji adresu
- Posiada wewnętrzną przetwornicę napięcia MP1584, od 9 V do 24 V -> 5 V DC / DC
- Obciążenie wyjściowe < 1 A na każdy kanał
- Wyposażony w aż 12 kanałów - 4 wejścia i 8 wyjść
- Znajduje zastosowanie jako wielokanałowy sterownik taki jak przekaźnik, zawór, silnik jednofazowy, pojedyncza dioda LED.
Producent przygotował także przewodnik użytkownika, w którym znajduje się przykładowy kod programu.
Specyfikacja techniczna modułu
- Zakres napięcia wejściowego: od 9 V do 24 V
- Ilość kanałów: 12
- Ilość wejść: 4
- Ilość wyjść: 8
- Obciążenie wyjściowe: < 1 A na każdy kanał
- Interfejs komunikacyjny: magistrala I2C
- Adres interfejsu: domyślnie 0x45, z możliwością zmiany poprzez modyfikację rejestru 0xF0
- Wymiary modułu: 54 x 54 x 13 mm
- Masa: 21,9g

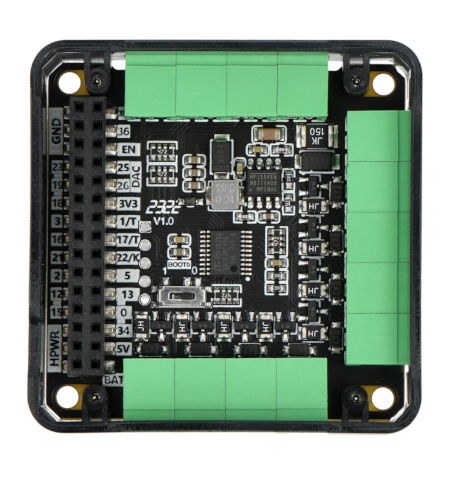

Multi-channel 4IN8OUT - widok wewnątrz.

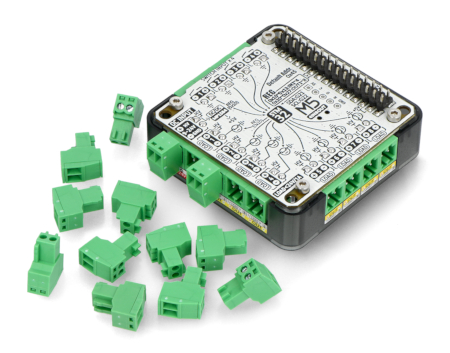

Elementy wchodzące w skład zestawu.
Zawartość zestawu
- Multi-channel 4IN8OUT - wielokanałowy sterownik DC - STM32F030 - 1 sztuka
- Zacisk śrubowy 2-pinowy - 13 sztuk
