Opis produktu: Tab5 - moduł deweloperski IoT - ESP32-P4NRW32 i ESP32-C6-MINI-1U - M5Stack C145
Moduł Tab5 od M5Stack to wydajna platforma do budowy projektów IoT, zaprojektowana z myślą o programistach, inżynierach i twórcach rozwiązań embedded. Sercem urządzenia jest ESP32-P4 - dwurdzeniowy układ RISC-V, wspomagany przez 32 MB PSRAM i 16 MB pamięci Flash. Komunikacja bezprzewodowa realizowana jest przez ESP32-C6 z obsługą WiFi 6, Thread oraz ZigBee, co zapewnia wysoką przepustowość, niskie opóźnienia i elastyczność wdrożeń. Tab5 wyposażono w 5-calowy wyświetlacz IPS o rozdzielczości HD oraz dotyk pojemnościowy GT911, umożliwiający precyzyjne sterowanie. Kamera 2 MPx z interfejsem MIPI-CSI umożliwia przetwarzanie obrazu w czasie rzeczywistym. Dodatkowe funkcje, takie jak RS-485, USB typu C OTG, port USB typu A, slot microSD i złącza rozszerzeń (GROVE, M5BUS, GPIO_EXT), pozwalają na szeroką rozbudowę funkcjonalności. Urządzenie może być zasilane zewnętrznie przez USB typu C lub opcjonalny akumulator NP-F550 (brak w zestawie).
Tab5 - moduł deweloperski IoT - ESP32-P4NRW32 i ESP32-C6-MINI-1U - M5Stack C145.
Moduł Tab5 od M5Stack to wydajna platforma do budowy projektów IoT, zaprojektowana z myślą o programistach, inżynierach i twórcach rozwiązań embedded.Cechy szczególne
- Dwurdzeniowy mikrokontroler ESP32-P4 z taktowaniem do 400 MHz do obsługi aplikacji lokalnych
- Moduł ESP32-C6 z obsługą WiFi 6, Thread i ZigBee dla maksymalnej kompatybilności sieciowej

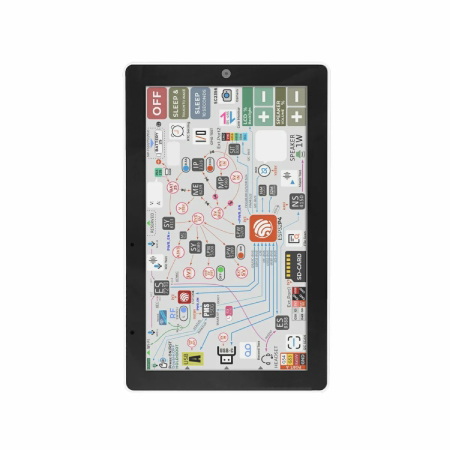

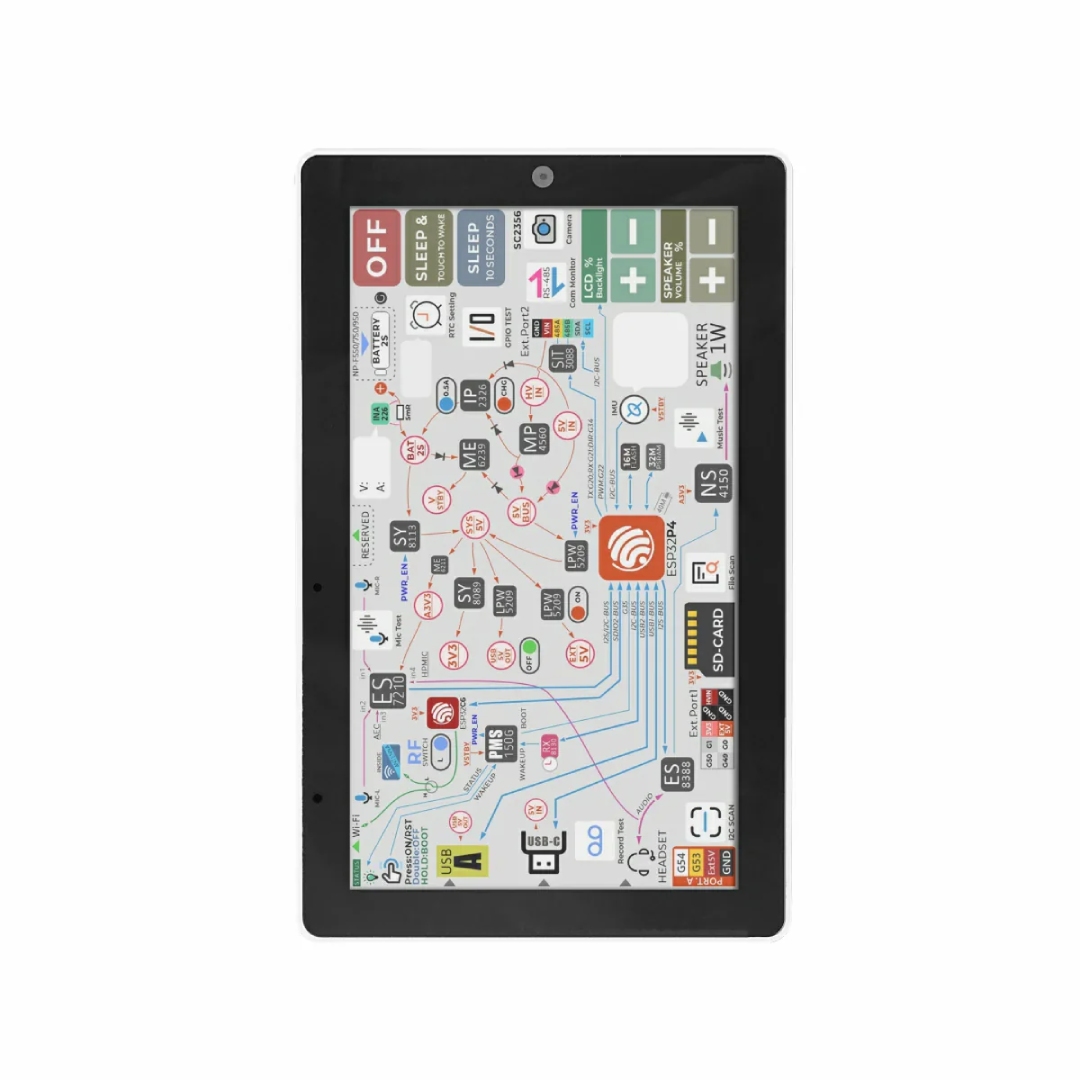

- Wyświetlacz 5″ IPS 1280 x 720 px z interfejsem MIPI-DSI i dotykiem GT911 zapewniający wysoką jakość obrazu i responsywność
- Kamera SC2356 2 MPx (1600 x 1200 px) połączona przez MIPI-CSI - idealna do aplikacji z rozpoznawaniem obrazu
- Pełne wsparcie audio: kodek ES8388, system AEC z mikrofonami stereo, głośnik 1 W i gniazdo jack 3,5 mm
- Przemysłowy port RS-485 z przełączaną terminacją 120 Ω
- Złącza rozszerzeń: Grove, M5BUS, GPIO_EXT, microSD oraz pad STAMP do modułów LPWAN
- Wbudowany czujnik 6-osiowy BMI270 i zegar czasu rzeczywistego RX8130CE z funkcją wybudzania

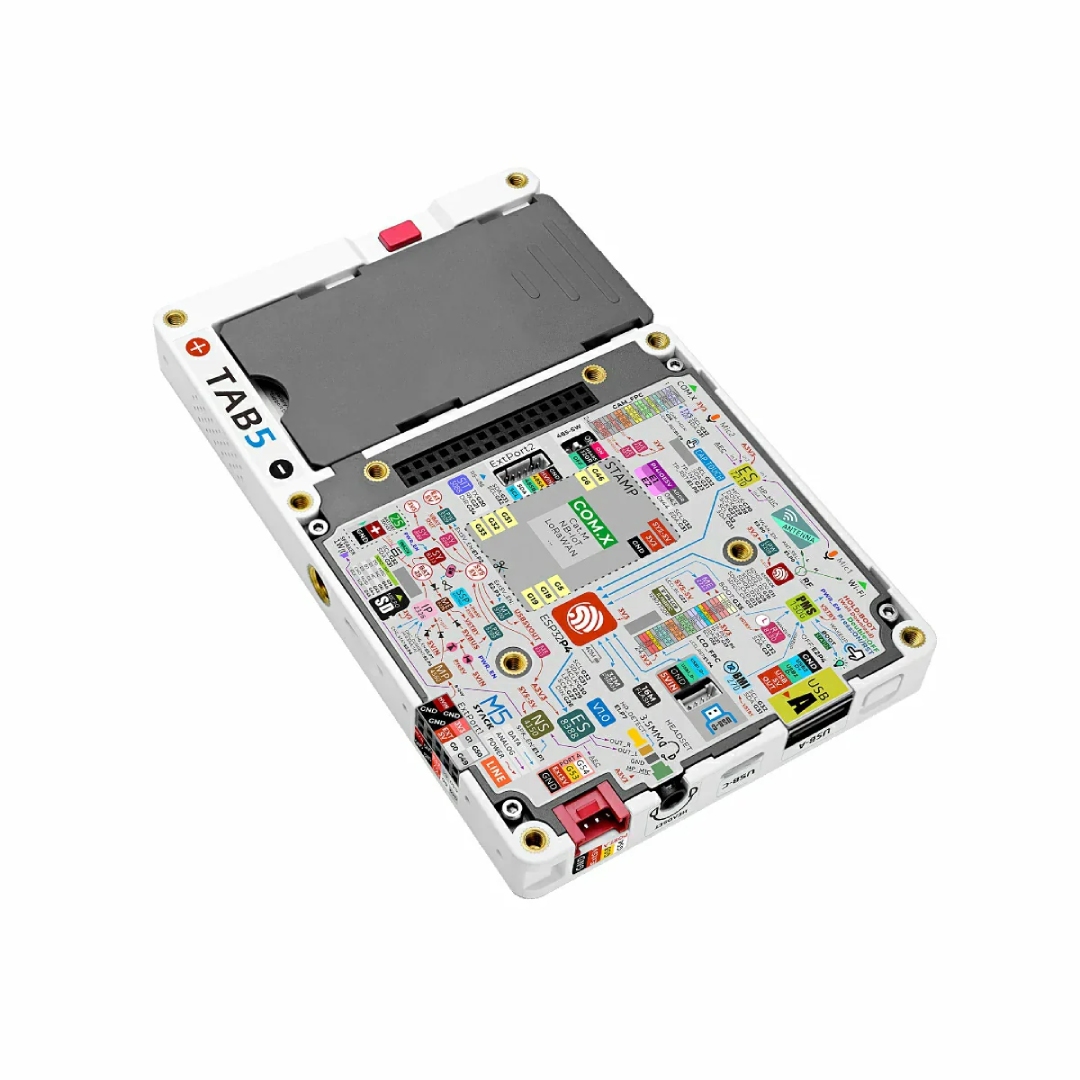

- Zasilanie z wymiennego akumulatora NP-F550 2S (brak w zestawie), ładowanie przez IP2326 i monitoring przez INA226
- Kompatybilność z ESP-IDF - gotowe środowisko dla deweloperów C/C++
Zastosowania w praktyce
Wersja bez akumulatora to idealne rozwiązanie do zastosowań stacjonarnych - w laboratoriach, halach przemysłowych, systemach zarządzania budynkiem czy jako sterownik panelowy. Dzięki bogatym interfejsom sprzętowym i zaawansowanej komunikacji bezprzewodowej, świetnie sprawdza się w automatyce, prototypowaniu, a także w edukacji technicznej.
Profesjonalne centrum sterowania IoT w kompaktowej obudowie
Dzięki połączeniu potężnych układów ESP32 i bogatego zestawu interfejsów, Tab5 staje się centralnym punktem sterowania dla każdej infrastruktury IoT. Świetnie sprawdzi się zarówno w inteligentnym domu, jak i w środowiskach przemysłowych czy badawczych. Dotykowy ekran i kamera pozwalają na tworzenie interaktywnych aplikacji wizualnych, a rozbudowane wejścia i wyjścia umożliwiają integrację z czujnikami i systemami automatyki.
Urządzenie może być zasilane zewnętrznie przez USB typu C lub opcjonalny akumulator NP-F550 (brak w zestawie).
Komunikacja bezprzewodowa realizowana jest przez ESP32-C6 z obsługą WiFi 6, Thread oraz ZigBee, co zapewnia wysoką przepustowość, niskie opóźnienia i elastyczność wdrożeń.Specyfikacja techniczna modułu
- Mikrokontroler: ESP32-P4NRW32 (RISC-V 32-bit, 2 rdzenie, do 400 MHz)
- Moduł bezprzewodowy: ESP32-C6-MINI-1U (WiFi 6 / Thread / ZigBee)
- Antena: wbudowana 3D i port MMCX na antenę zewnętrzną
- Pamięć Flash: 16 MB
- Pamięć PSRAM: 32 MB
- Wyświetlacz: 5″ IPS TFT 1280 x 720 px, MIPI-DSI
- Dotyk: GT911, wielopunktowy
- Kamera: SC2356, 2 MPx (1600 x 1200 px), MIPI-CSI
- Audio: ES8388, ES7210 AEC, mikrofony stereo, głośnik 1 W, jack 3,5 mm
- USB: USB typu A (host), USB typu C OTG (USB 2.0)
- RS-485: SIT3088 z przełączalną terminacją 120 Ω
- Rozszerzenia: Grove, M5BUS, GPIO_EXT, slot microSD, pad STAMP
- Czujnik ruchu: BMI270, akcelerometr + żyroskop
- RTC: RX8130CE z funkcją wybudzania
- Zasilanie: przez USB typu C lub akumulator NP-F550 (brak w zestawie)
- Zarządzanie energią: IP2326, monitoring INA226
- Wymiary: 128 x 80 x 12 mm
- Masa: 124 g
Zawartość zestawu
- 1x M5Stack Tab5 (wersja podstawowa, bez akumulatora)
- 1x Przewód sygnałowy z pojedynczym złączem 6-pin, raster 1,25 mm
