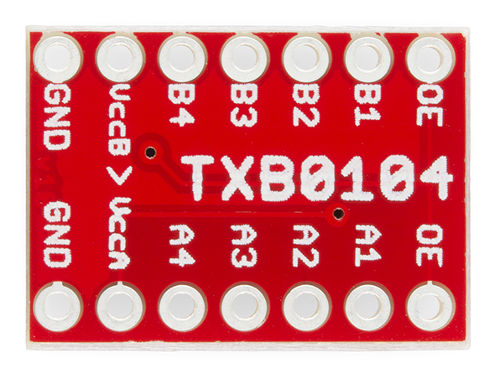

Opis produktu: Konwerter poziomów logicznych TXB0104 dwukierunkowy, 4-kanałowy - SparkFun
Moduł oparty na układzie TXB0104 pozwala na komunikację pomiędzy systemami wykorzystującymi najpopularniejsze poziomy napięć: od 1,2 V do 3,6 V dla wejść VCCA oraz od 1,65 V do 5,5 V dla wejść VCCB, pod warunkiem że cześć B nie przekracza wartości napięcia części A. Pracuje w obu kierunkach z automatycznym wykrywaniem. Posiada cztery kanały.
Wyprowadzeniami są pola lutownicze, umożliwiające wlutowanie złącz goldpin (raster 2,54 mm). Dzięki nim możliwe jest połączenie układu z płytką stykową lub modułem głównym (np. STM32Discovery czy Arduino) za pomocą przewodów. Wymiary konwertera to 18 x 12 mm. Zestaw nie zawiera złącz goldpin, można je nabyć osobno.
|
Producent udostępnia pliki projektowe w serwisie GitHub oraz instrukcję, opisującą sposób podłączenia konwertera. |
Przykład użycia konwertera
Konwerter jest prosty w użyciu, do poprawnego działania wystarczy podłączyć zasilanie dwóch systemów, które będą konwertowane. Wyższe napięcie (np. 5 V) należy podłączyć do wyprowadzeń B (high voltage), niższe (np. 3,3 V, 2,8 V lub 1,8 V) do A (low voltage). Masy podłączone są do wyprowadzeń oznaczonych symbolem GND. Sygnały logiczne należy doprowadzić do odpowiednich złącz B1, B2, B3, B4 - wyższe napięcia oraz odpowiednio A1, A2, A3, A4 - niższe napięcia.
Konwerter poziomów logicznych TXB0104 dwukierunkowy, 4-kanałowy - SparkFun BOB-11771
Dwukierunkowy, czterokanałowy konwerter poziomów logicznych od SparkFun to nowoczesne urządzenie oparte o układ TXB0104. Konwerter działa w sposób automatyczny, co ułatwia i przyspiesza pracę, a także chroni elementy elektroniczne przed uszkodzeniem.
Konwerter poziomów logicznych od SparkFun jest wyposażony w wyprowadzenia w postaci pól lutowniczych, dzięki czemu po przylutowaniu złącz goldpin urządzenie może funkcjonować jako rozszerzenie GPIO do Raspberry Pi, Arduino i innych komputerów jednopłytkowych, a także być łączone z płytkami stykowymi podczas prototypowania.
Automatyczny, dwukierunkowy konwerter poziomów logicznych
Szczegółowe informacje na temat produktu, a także schemat modułu, dokumentację układu głównego oraz przewodnik użytkownika zostały podlinkowane w sekcji pod opisem. Znajdziesz tam również odnośniki do plików udostępnionych przez producenta w serwisie GitHub.
W naszym asortymencie dostępne są również inne konwertery poziomów logicznych, w tym urządzenia w formie nakładek Hat i rozszerzeń GPIO do Raspberry Pi oraz podobnych płytek.
