Opis produktu: SparkFun Qwiic pHAT v2.0 - nakładka Qwiic do Raspberry Pi - SparkFun DEV-15945
SparkFun Qwiic pHAT v2.0 nakładka HAT do Raspberry Pi wyprodukowana przez firmę SparkFun. Ekspander wyprowadzeń usprawnia proces prototypowania dodając cztery złącza ekosystemu Qwiic oraz złącze śrubowe do podłączenia zasilania. Dwa porty zostały umieszczone pionowo względem płytki, a dwa poziomo. Rozszerzenie jest kompatybilne z każdym Raspberry Pi, który wykorzystuje standardowy nagłówek GPIO 2x20, a także z NVIDIA Jetson Nano i Google Coral.
Zawartość zestawu
- SparkFun Qwiic pHAT v2.0 - nakładka Qwiic do Raspberry Pi - SparkFun DEV-15945 - 1 sztuka

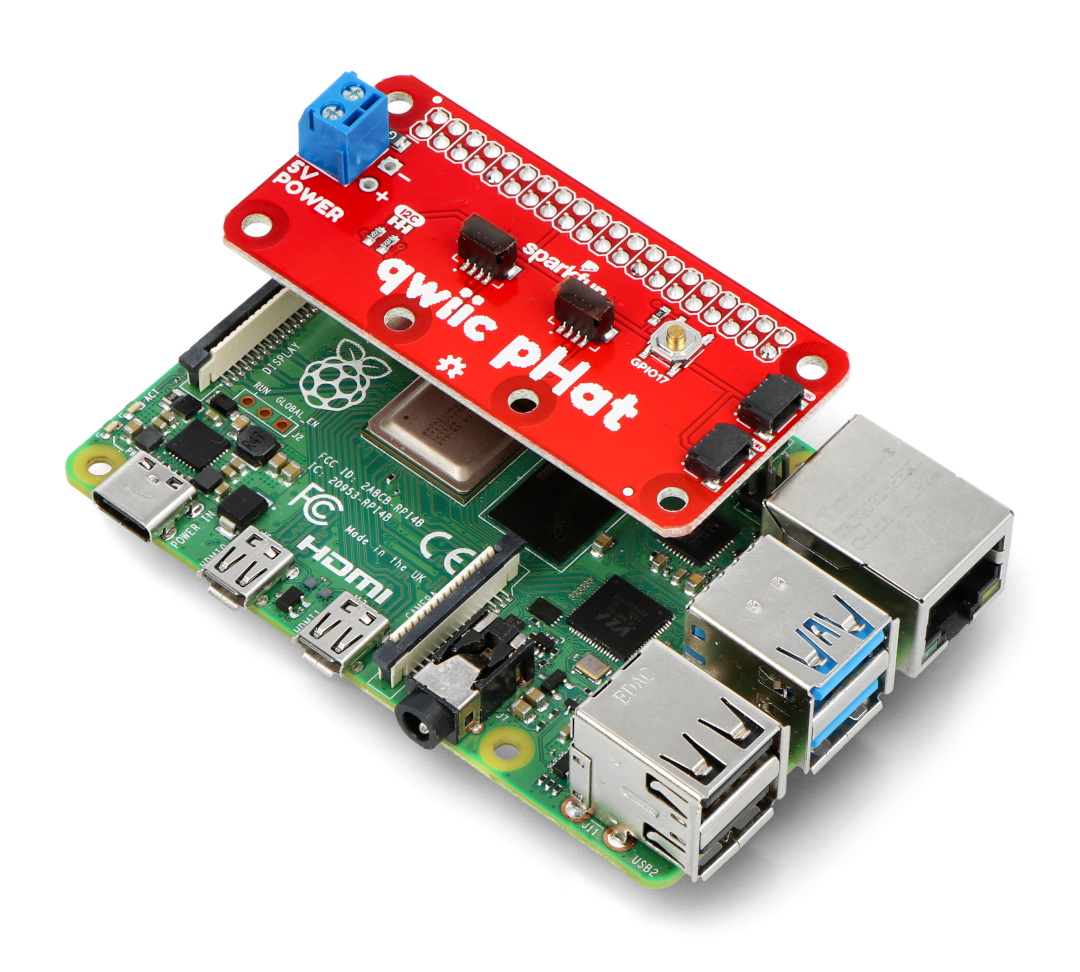

Przykład użycia SparkFun Qwiic pHAT v2.0 z Raspberry Pi 4B.
Przedmiotem sprzedaży jest wyłącznie nakładka - moduł należy nabyć osobno.
Produkt kompatybilny z Raspberry Pi
Producent przygotował przewodnik użytkownika, ułatwiający rozpoczęcie pracy z nakładką. Sprawdź!
Czym jest Qwiic?
Qwiic SparkFun to ekosystem, który obejmuje szeroką gamę czujników opartych na magistrali I2C, moduły wykonawcze oraz dedykowane przewody. Głównym założeniem tego rozwiązania jest usprawnienie procesu prototypowania i podłączania komponentów. Wszystkie elementy obsługujące standard Qwiic wykorzystują jednakowe złącze - 4-pinowe złącze JST o rozstawie 1 mm. Zastosowanie takiego rozwiązania zmniejsza ilość wymaganego miejsca na płytce drukowanej oraz zabezpiecza przed podłączeniem niezgodnie z polaryzacją.
Specyfikacja techniczna SparkFun Qwiic pHAT v2.0
- Typ: rozszerzenie do Raspberry Pi, nakładka HAT do Raspberry Pi
- Kompatybilny model: Raspberry Pi ze złączami 2x20, NVIDIA Jetson Nano, Google Coral
- Standard złącz: Qwiic
- Ilość portów Qwiic: 4
- Rozmieszenie: 2x pionowo, 2x poziomo
- Złącze dodatkowe zasilające: złącze śrubowe 5 V
- 1x przycisk ogólnego przeznaczenia
- Interfejs komunikacyjny: magistrala I2C
- Wymiary nakładki: 65 x 30,5 mm

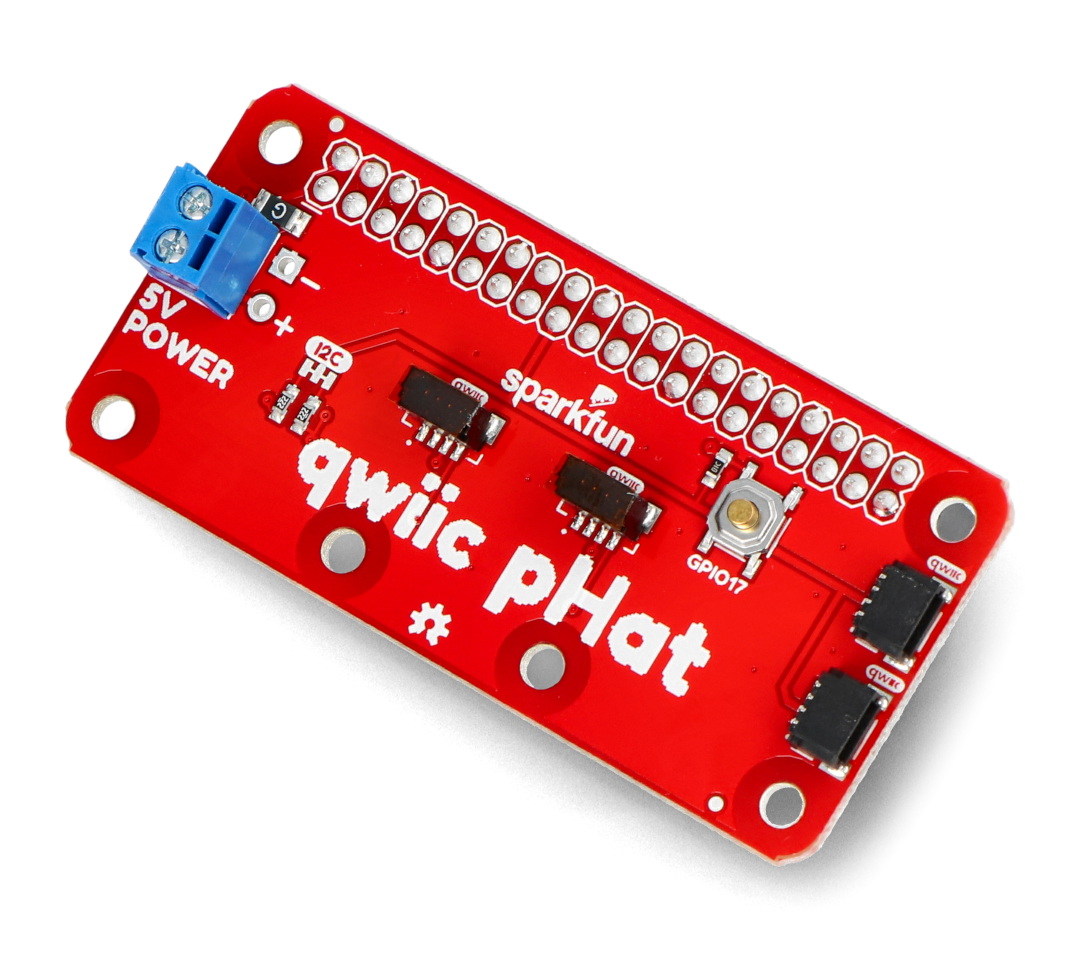

SparkFun Qwiic pHAT v2.0 - rozszerzenie do Raspberry Pi.
