Opis produktu: Płytka drukowana uniwersalna ProtoMate do Raspberry Pi 3B / 4B / 5 / Zero 2 - PiHut 106569

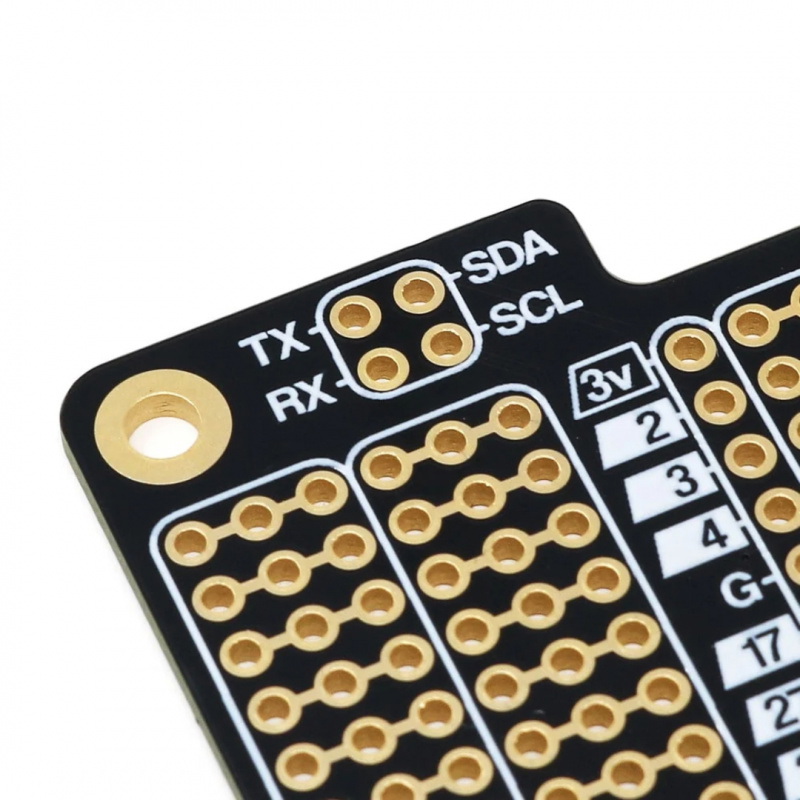

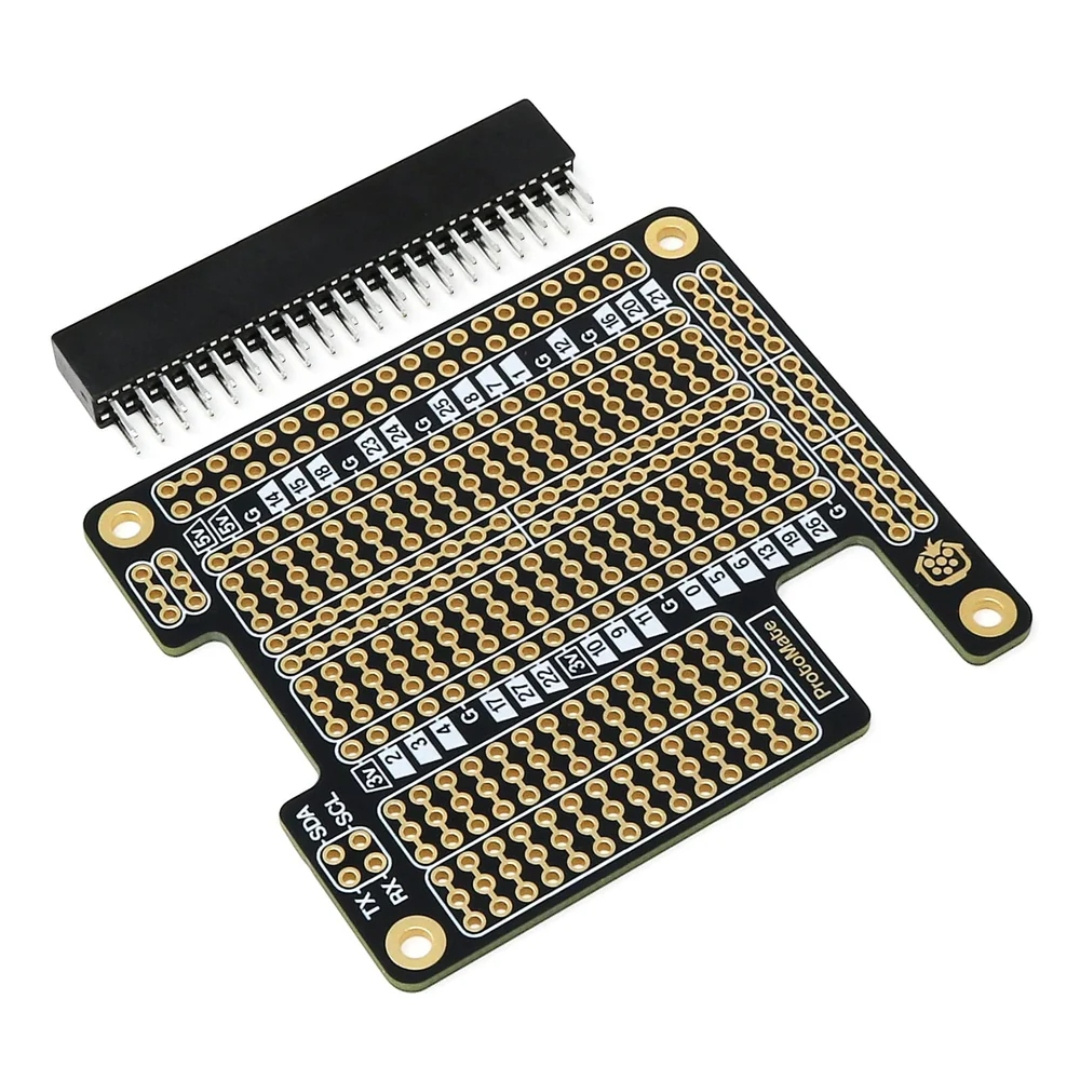

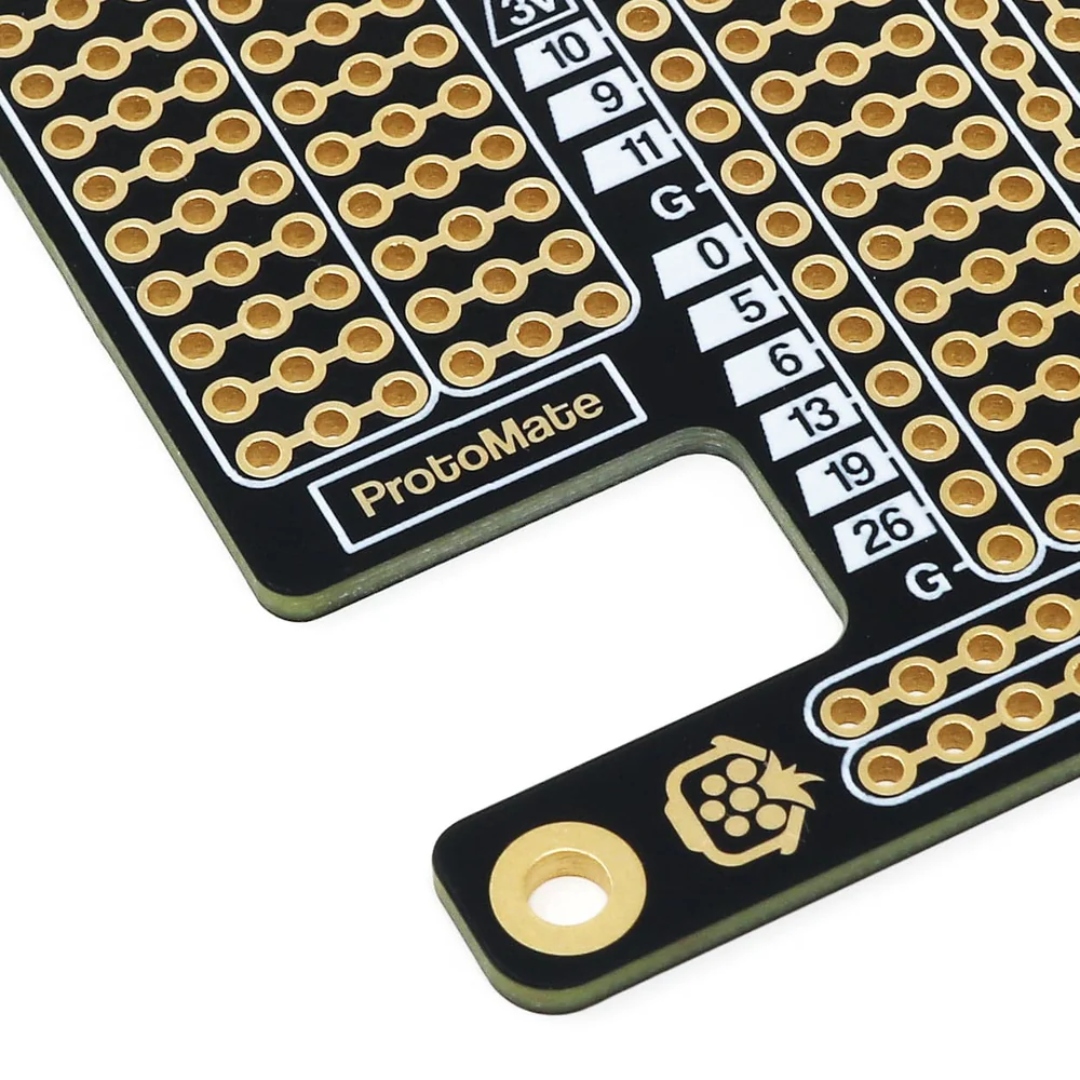

ProtoMate to innowacyjna płytka prototypowa w formacie HAT, zaprojektowana z myślą o użytkownikach, którzy chcą przenieść swoje projekty z płytki stykowej na stałą, lutowaną konstrukcję. Płytka posiada dwa obszary lutownicze - większy 20 x 8 padów i mniejszy 14 x 6 padów - umożliwiające elastyczne rozmieszczenie komponentów i układanie własnych obwodów. Duży obszar lutowniczy posiada centralną sekcję z podziałem na tory, którą można połączyć w razie potrzeby, a mniejszy obszar doskonale nadaje się do montażu układów scalonych, takich jak MCP23017. Dodatkowo płytka oferuje szyny boczne dla zasilania i popularnych pinów, oddzielne pady do I2C i portu szeregowego oraz ścieżki, które można przeciąć w celu odłączenia sekcji.
Płytka drukowana uniwersalna ProtoMate do Raspberry Pi 3B / 4B / 5 / Zero 2 - PiHut 106569.
ProtoMate to innowacyjna płytka prototypowa w formacie HAT, zaprojektowana z myślą o użytkownikach, którzy chcą przenieść swoje projekty z płytki stykowej na stałą, lutowaną konstrukcję.Cechy szczególne
- Dwa obszary lutownicze: 20 x 8 padów oraz 14 x 6 padów
- Wszystkie piny GPIO wyprowadzone: ułatwiają podłączenie komponentów
- Szyny boczne: umożliwiają tworzenie banków dla zasilania i często używanych pinów (5 V / GND)
- Ścieżki lutownicze do cięcia: możliwość odłączenia poszczególnych torów w razie potrzeby
- ENIG PCB: odporna na utlenianie i trwała powłoka złota
- Oznaczenia na odwrocie: ułatwiają prawidłowy montaż i orientację
- Otwory montażowe M2.5: zgodne z Raspberry Pi
Zastosowania w praktyce
- Tworzenie trwałych, lutowanych projektów z Raspberry Pi
- Przenoszenie projektów prototypowych z płytki stykowej na HAT
- Integracja układów scalonych i modułów peryferyjnych
- Organizacja połączeń z I2C, UART i szynami zasilania
- Idealne do edukacji, prototypowania i profesjonalnych projektów elektronicznych
Specyfikacja techniczna płytki

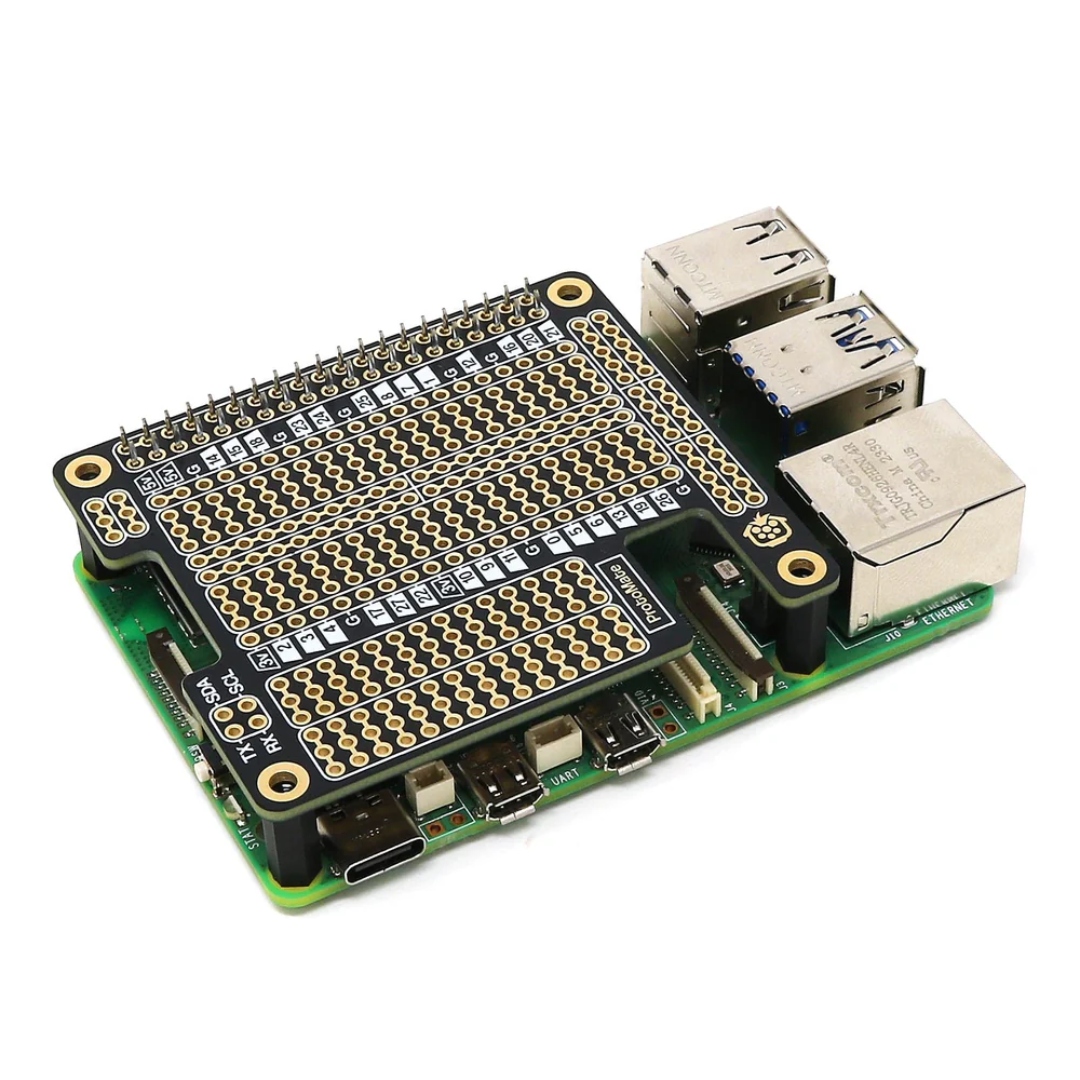

- Format: HAT zgodny z 40-pinowymi Raspberry Pi
- Obszary lutownicze pól: 20 x 8 i 14 x 6
- Materiał: PCB pokryte złotem (ENIG)
- Otwory montażowe: M2.5
- Wymiary: 65 x 56,5 mm
Zawartość zestawu
- 1x Płytka ProtoMate
- 1x Listwa GPIO
Płytka posiada dwa obszary lutownicze - większy 20 x 8 padów i mniejszy 14 x 6 padów.
