Opis produktu: Przetwornik ADC ADS1263 32-bit - 10-kanałowy - nakładka do Raspberry Pi - Waveshare 18983

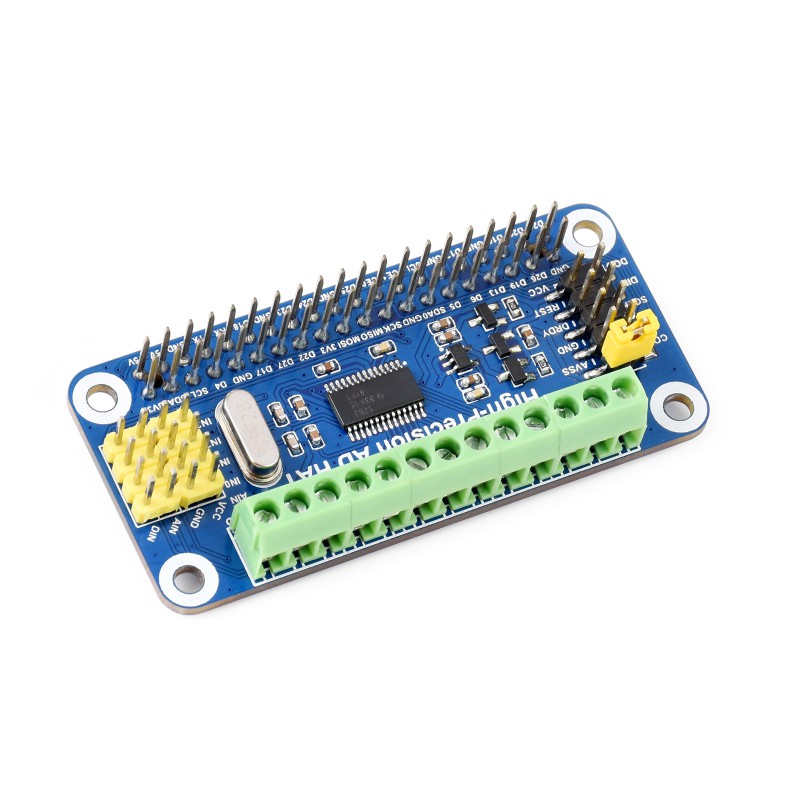

Przetwornik ADC wysokiej precyzji w postaci nakładki do minikomputera Raspberry Pi, kompatybilnej także z platformą Jetson Nano firmy Nvidia. Za prace przetwornika firmy Waveshare odpowiada wydajny układ ADS1263. Moduł przetwornika posiada 10 kanałów wejściowych, a jego rozdzielczość to 32 bity. Maksymalna częstotliwość próbkowania wynosi 38 kSPS.
10-kanałowy przetwornik ADC wyprodukowany przez firmę Waveshare.Produkt kompatybilny z Raspberry Pi
Na stronie producenta dostępna jest Strona Wiki produktu. Zawiera ona przewodnik użytkownika oraz schematy i niezbędne oprogramowanie.

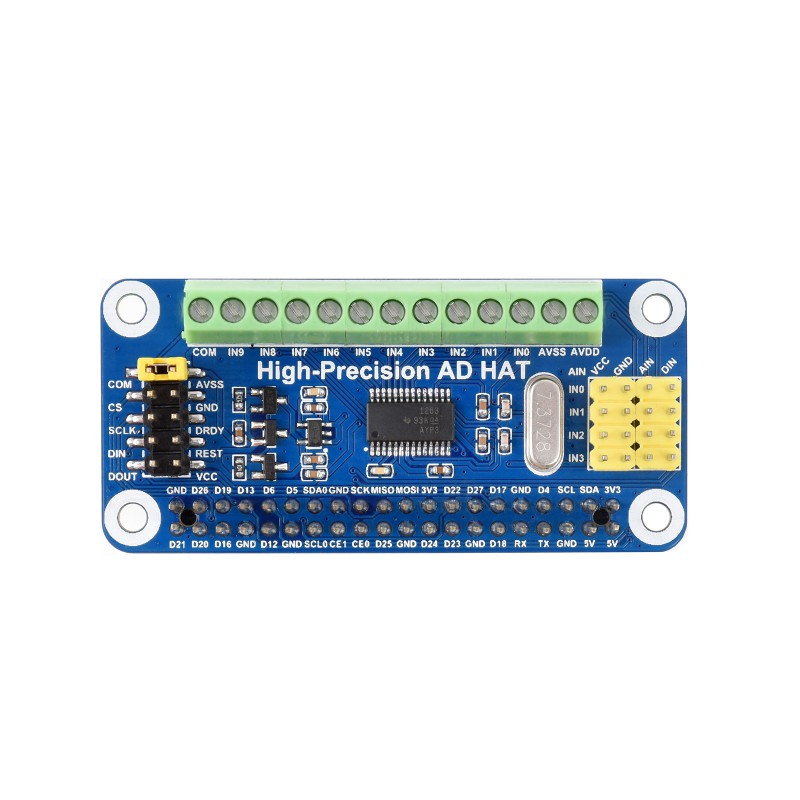

Rozmieszczenie elementów na płytce.
Rozmieszczenie elementów
- Złącza GPIO do podłączenia z Raspberry Pi
- Śrubowe wejście AD, ogólnego przeznaczenia
- Wejście AD, do podłączenia urządzeń peryferyjnych i czujników
- Wejście sterujące, umożliwia sterowanie za pomocą innych hostów
- Rezystor konfiguracyjny mocy
- Rezystor konfiguracyjny RTD
- Konfiguracja masy ADC (zworki COM-GND)
- Kryształ kwarcowy 7.3728 MHz
- Sekcja zasilania
- Sekcja RTD
- Filtrowanie wejściowe
- Układ ADS1263

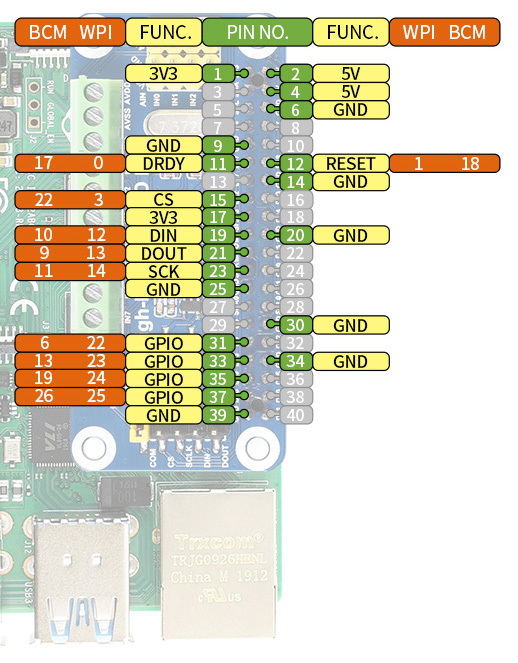

Opis wyprowadzeń
- 3V3 - pin zasilania 3,3 V
- 5V - pin zasilania 5 V
- GND - pin masy układu
- DRDY - pin wyjściowy danych ADS1263 (aktywowany stanem niskim)
- RESET - pin RESET
- CS - Chip select (aktywowany stanem niskim)
- DIN - pin wejściowy danych magistrali SPI
- DOUT - pin wyjściowy danych magistrali SPI
- SCK - pin wyjścia zegarowego magistrali SPI
Opis poszczególnych wyprowadzeń modułu.
Maksymalna częstotliwość próbkowania jest równa 38 kSPS.
Specyfikacja techniczna 10-kanałowego przetwornika od Waveshare
- Moduł: przetwornik ADC
- Układ: ADS1263
- Rozdzielczość: 32 bity
- Ilość kanałów wejściowych: 10
- Maksymalna częstotliwość próbkowania: 38 kSPS
- Maksymalne powiększenie PGA: 32
- Interfejs komunikacyjny: SPI
- Struktura: Delta-Sigma
- Typ wejścia: różnicowe, jednostronne
- Zakres napięcia wejściowego:
- maksymalne od 2,5 V do 5 V
- minimalne od -2,5 V do 0 V
- Wymiary zewnętrzne: 65 x 58 mm
Przetwornik ADC ADS1263 32-bit - 10-kanałowy - nakładka do Raspberry Pi — Waveshare 18983
Oferowana nakładka Raspberry Pi Hat marki Waveshare to wysokiej klasy 10-kanałowy przetwornik analogowo-cyfrowy (ADC). Rozszerzenie umożliwia połączenie Raspberry Pi ze źródłami analogowego sygnału, dzięki czemu zyskasz możliwość wykorzystania płytki w znacznie bardziej różnorodnych projektach.
Nakładka może zostać użyta na przykład do stworzenia własnych sterowników w systemach automatyki, urządzeń audio wykorzystujących analogowe głośniki czy robotów korzystających z analogowych podzespołów. Rozszerzenie jest kompatybilne również z popularnymi płytkami rozwojowymi Nvidia Jetson Nano.
