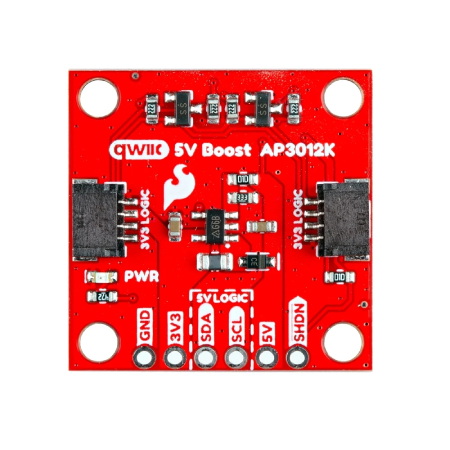

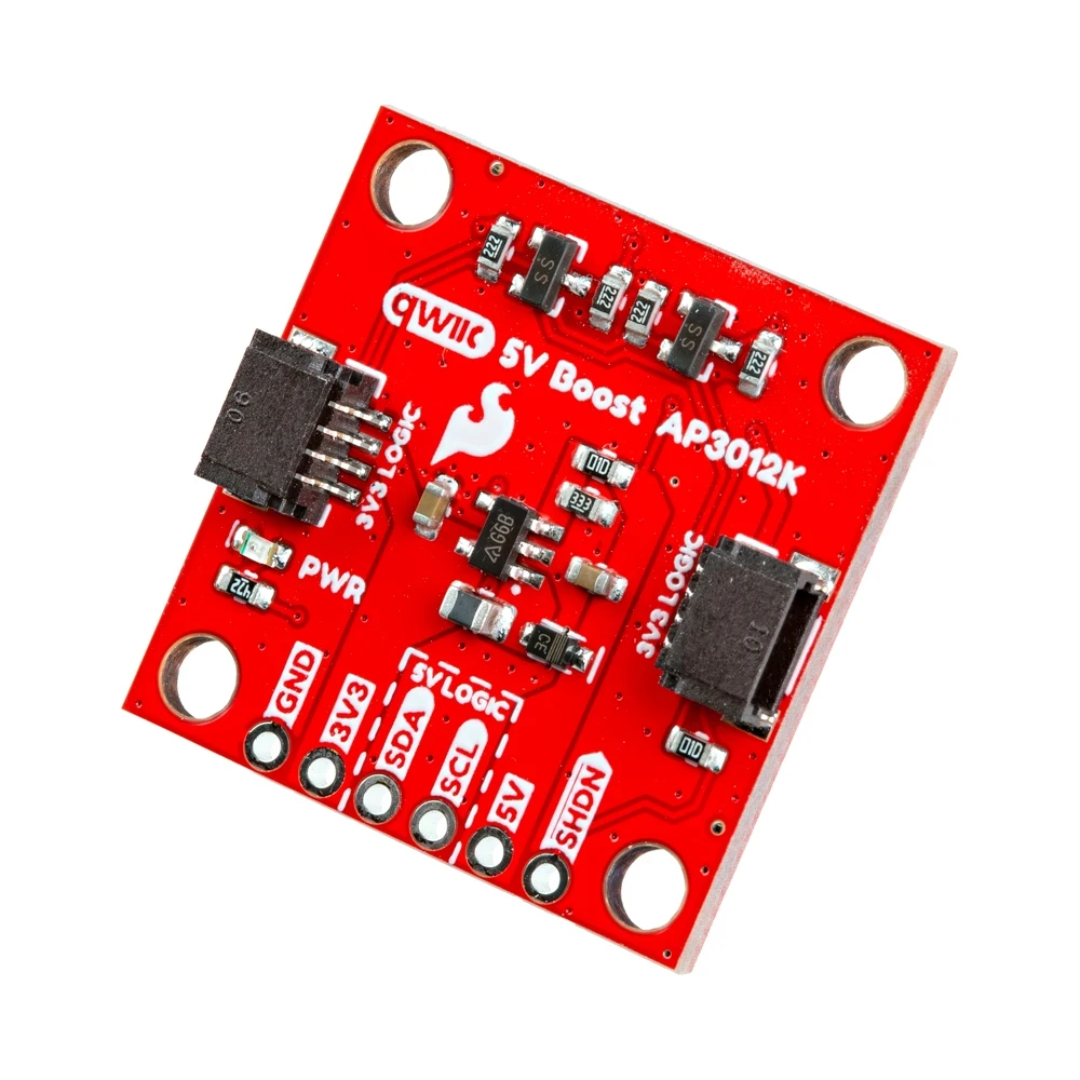

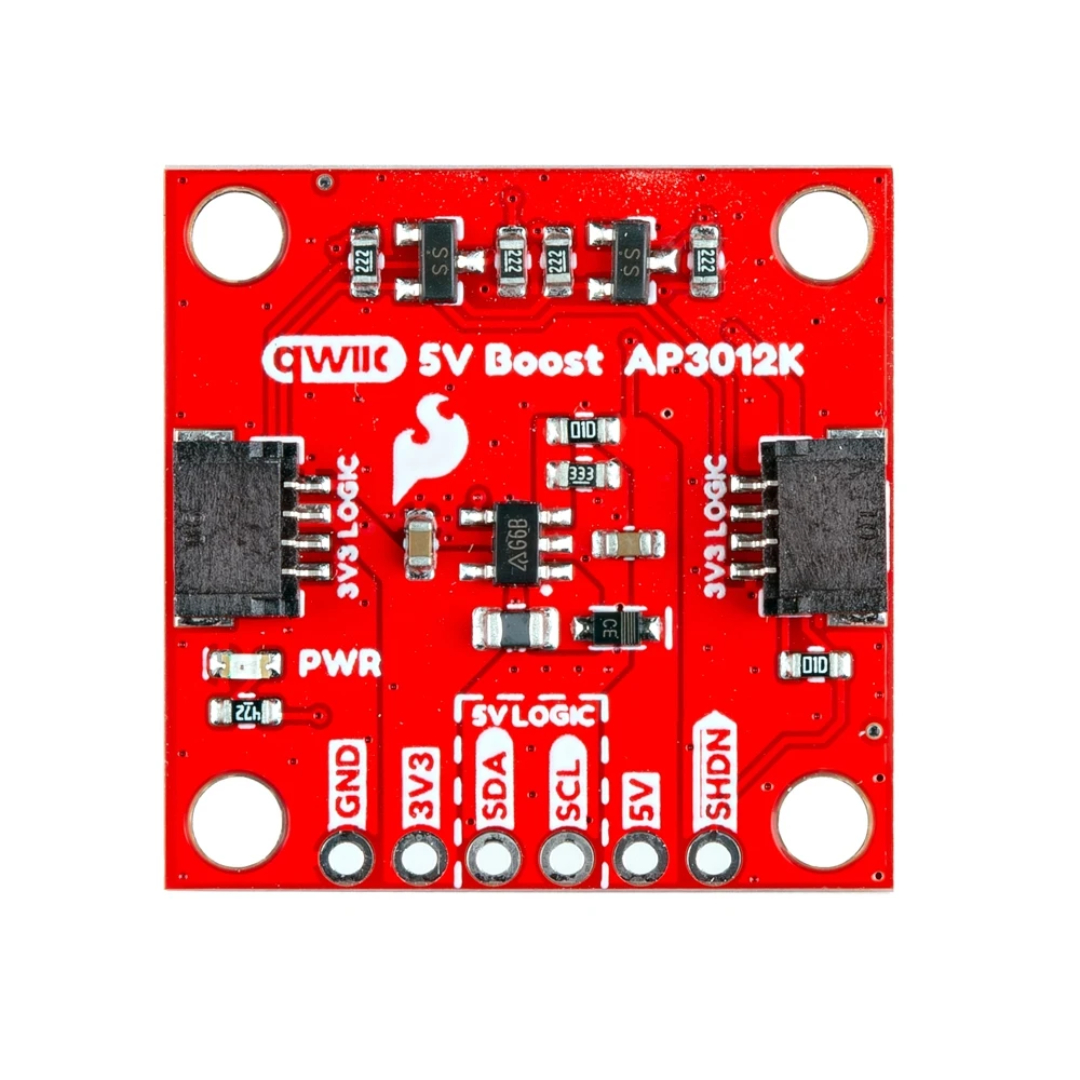

Opis produktu: Qwiic 5 V Boost - przetwornica step-up 5 V - AP3012K - SparkFun PRT-28203
Qwiic 5V Boost to uniwersalna płytka rozszerzająca kompatybilność systemów Qwiic z urządzeniami pracującymi w standardzie 5 V. Bazując na przetwornicy AP3012, moduł podnosi napięcie 3,3 V z magistrali Qwiic do 5 V i udostępnia je przez piny lutowane. Dodatkowo wbudowane konwertery poziomów logicznych umożliwiają konwersję sygnałów I2C, a zestaw zworek pozwala niezależnie ustawić poziomy napięć i rezystorów pull-up. To doskonałe rozwiązanie przy integracji urządzeń takich jak czujniki SPS30, SEN54, wentylatory czy oświetlenie LED z mikrokontrolerami 3,3 V.
Qwiic 5 V Boost - przetwornica step-up 5 V - AP3012K - SparkFun PRT-28203.
Qwiic 5V Boost to uniwersalna płytka rozszerzająca kompatybilność systemów Qwiic z urządzeniami pracującymi w standardzie 5 V.Cechy szczególne
- Kompatybilność z systemem Qwiic 3,3 V i urządzeniami I2C 5 V
- Wbudowana przetwornica AP3012 - stabilne 5 V z zasilania 3,3 V
- Niezależne ustawianie poziomów logicznych przez zworki 3 V / 5V
- Dwa konwertery TTL umożliwiające transmisję dwukierunkową
- Złącza Qwiic i piny PTH dla elastycznego połączenia
- Wyprowadzenie SHDN - możliwość programowego włączania / wyłączania przetwornicy
- Dioda LED PWR - wizualne potwierdzenie zasilania
Zastosowania w praktyce
Moduł SparkFun Qwiic 5V Boost idealnie sprawdza się przy integracji czujników i urządzeń peryferyjnych 5 V z kontrolerami 3,3 V - szczególnie w systemach jakości powietrza, systemach chłodzenia, projektach z diodami LED RGB czy prototypowaniu z użyciem czujników I2C. Znacząco upraszcza integrację w środowisku Qwiic i pozwala uniknąć zewnętrznych przetwornic czy konwerterów poziomów logicznych.
Specyfikacja techniczna modułu
- Układ przetwornicy: AP3012
- Napięcie wejściowe: 3,3 V (z Qwiic)
- Napięcie wyjściowe: 5 V (z AP3012)
- Interfejsy: 2 x Qwiic (I2C), piny PTH (GND, 3V3, SDA, SCL, 5V, SHDN)
- Konwersja logiczna: 2 x konwertery TTL (3,3 V / 5 V)

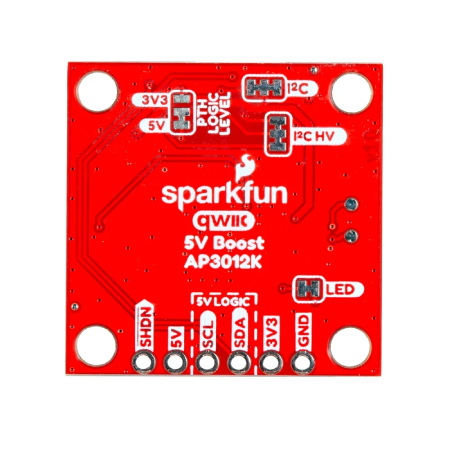

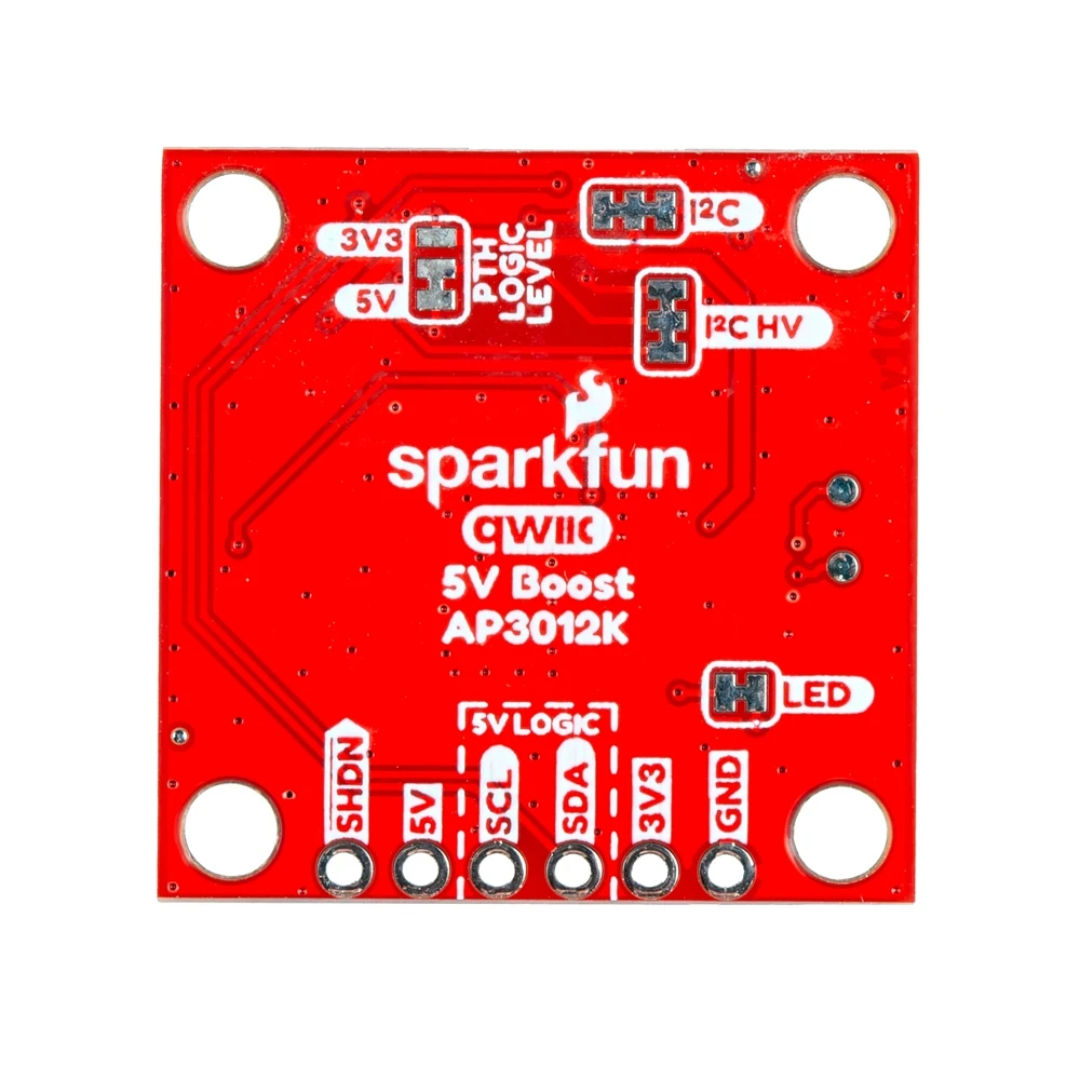

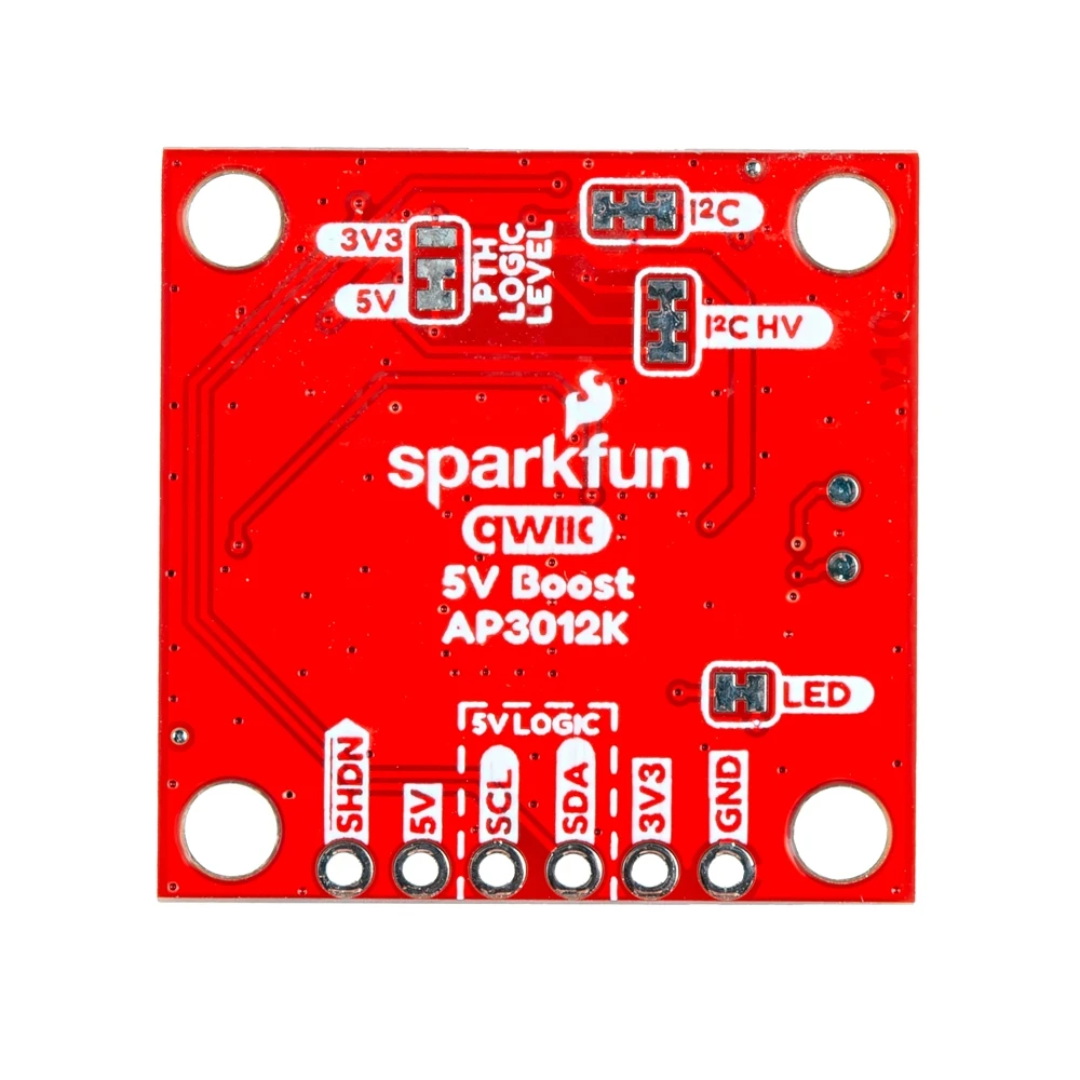

- Zworki: I2C, I2C HV, 3,3 V / 5 V (logika sygnałów na pinach PTH)
- Wskaźnik: czerwona dioda LED zasilania

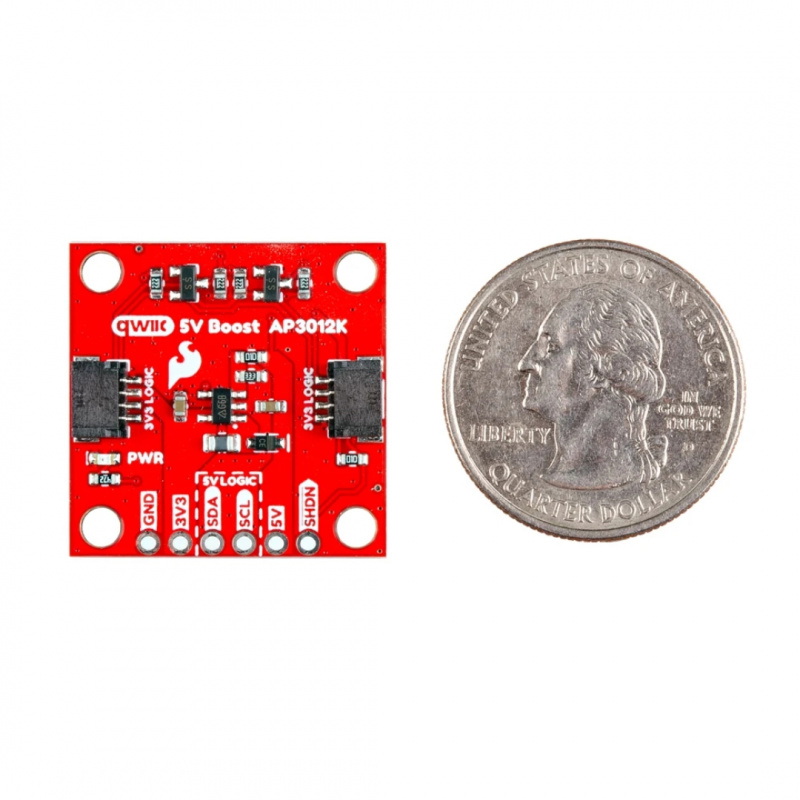

- Wymiary: 24,50 x 24,50 mm
- Masa: 2,35 g
To doskonałe rozwiązanie przy integracji urządzeń takich jak czujniki SPS30, SEN54, wentylatory czy oświetlenie LED z mikrokontrolerami 3,3 V.
